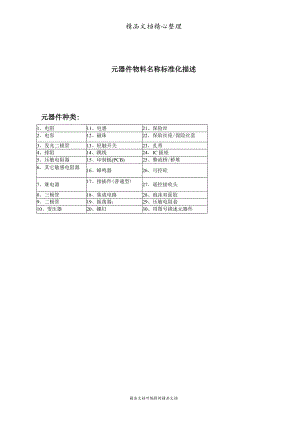

精品文档精心整理元器件物料名称标准化描述元器件种类:1、电阻11、电感21、保险丝2、电容12、磁珠22、保险丝座/保险丝套3、发光二极管13、轻触开关23、扎带4、排阻14、跳线24、IC插座5、压敏电阻器15、印制板(PCB)25、整流桥/桥堆6、其它敏感电阻器16、蜂鸣器26、可控硅7、继电器17、接插件(普通型)27、遥控接收头8、三极管18、集成电路28、泡沫双面胶9、二极管19、振荡器：29、压敏电阻套10、变压器20、螺钉30、用图号描述元器件精品文档可编辑的精品文档1电阻1.1电阻品名构成：示例1：插件电阻器品名构成RT141/4WIOKQJTT,ltj_1额定功率上度电阻类别标称阻值示例2：片式电阻器品名构成RI080518W100QJ电阻类别尺寸功率标称阻值精度12电阻类别：四部分组成（不适合敏感电阻）。主称：用字母R表示电阻。材料或功能：用字母表示，表示电阻体用什么材料或具有什么功能，T-碳膜、H-合成碳膜、J-金属膜、S-有机实心、N-无机实心、Y-金属氧化膜、I-片式、X-绕线产品的主要特征：一般用一个数字或一个字母来表示。1-普通、2-普通、3-超高频、4-高阻、5-高温、7-精密、8-高压、9-特殊、G-功率型注：如产品的主要特征为9.特殊性时，则须在备注栏中具体说明其特殊性。序号：一般用数字来表示。3表示1/6W,4表示1/4W,5表示1/2W,6表示IW,7表示2W。1.3 标称阻值：电阻器上面所标示的阻值。用数字+电阻单位符号（。、KQ、M）表示，IMQ=IO3kq=（）6q,如.5Q、3.3KQ等。1.4 额定功率：用分数或整数标注，如1/4W、2W等。1.5 封装：只在片式电阻中标注。1.6 、英制与公制对照表：2电容2. 1电容器品名构成示例1：插件电解电容品名构成C D 11 0 16V IOOOUF -M-I'5mm - 10*2OnIm尺寸规格04020603080512061210180818122225长*宽(inch)0.04*0.020.06*0.030.08*0.050.12*0.060.12*0.100.18*0.080.18*0.120.22*0.25长*宽(mm)1.00*0.501.60*0.802.00*1.253.20*1.603.20*2.504.50*2.004.50*3.205.70*6.301.6精度：用大写英文字母标注，百分数与大写英文字母对比如下:WBCDFGJKMSZP±0.05%+0.1%±0.25%+0.5%±1%±2%±5%±10%±20%+50%/-20%+80%/-20%+100%/0,I,额定电压精度外形尺寸（直径*高度）产品堂别标称容值脚间距示例2:贴片电解电容品名构成CD5050VO.IUFM6*6.3mmTTTTI一产制类别标称总值外I形尺寸（直径*高度）额处电压精1度示例3：贴片瓷片电容的品名构成：CC41080550V0.IUFK额定电压精度产品类别封装标称容值示例4:安规电容品名构成CBB62250VX20.47UF-J-25mm30*16*22mm额定电压标称容值脚间距安规电容器安全等级精度外形尺寸（长*宽*高）示例5:薄膜电容品名构成CBB21400VO.OlUFK7.5mmll*6*10mm额定电压精度外形尺寸（长*宽*高）薄膜电容器标称容值脚间距示例6:贴片留电容、插件钮电容及插件瓷片电容品名构成CA4235VO.IUFK2.5mm4*7mm额定电压精度外形尺寸（直径*高度）钮电容器标称容值脚间距2.2电容类别：由四部分组成（不适合压敏、可变、真空电容器）。主称，用字母C表示电容。材料，用字母表示，表示电容体用什么材料组成，A-留电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、占其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-银电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介、BB-聚丙稀膜产品的主要特征，一般用一个数字或一个字母来表示。具体见下表。型号第三部分特征的数字或字母代号数字或字母瓷介电容器云母电容器有机介质电容器电解电容器1圆形非密封非密封（金属箔）箔式2管形（圆柱）非密封非密封（金属化）箔式3迭片密封密封（金属箔）烧结粉非固体4多层（独石）独石密封（金属化）烧结粉固体5穿心穿心6支柱式交流交流7交流标准片式无极性8高压高压高压9特殊特殊G高功率序号，一般用数字来表示。区别号，用数字或字母表示。在一般情况下，x-小体积；H-宽温度；C-高度为7mmo2.3举低如下(IEM事业部常见几种)：类型型号特性额定电压(V)标称电容量(UF)使用温度CC)片电电贴铝解容CD50标准品4-500.1-1000-40+85CD50H宽温度4500.1-1000-55+105CD50Z低阻抗宽温度6.3-351-220-55-+105CD50B双极性6.3-500.1-47-40+85插件铝电解电容CDllC高度7mm4-1000.1-22040+85CDllH高度7mm4630.1-220-40+105CDllO标准品6.3-1000.1-«10000-40-+85160-4500.47-220CD263普通品6.3-1000.47-10000-40-+105160-4501-220CD288高频低阻抗10-35334700-4085501600.47-2200CD286高频低阻抗6.3-5010-4700-40105CD117低漏电6.3-1000.1-2200-40+85CDl17H低漏电、宽温度6.3-1000.1<-2200-40+105CDllM低阻抗1004001.0-470-40-105CD268/CD81小体积、宽温度6.31000.1-10000-40-+1051604500.47-220-25IO5CD71无极性、标准品6.3-1000.1-220040+85CD7IH无极性、宽温度6.3-1000.1-2200-40+105CD71C无极性、高7mm4500.1-100-40+85CA42插件4-50O.l33O-55125CA45贴片4500.1-220-55125%片电容CCl插件高频瓷介见附表1：容量、精度及封装的对照表CC41贴片高频CTI插件低频瓷介CT41贴片低频聚酯膜电容CL23B叠片式、金属化、盒式封装506300.001-0.015-55IO5CL25叠片式、金属化、无封装631000O.OO1-O.O33-55105CL23金属化、盒式封装63-6300.001-0.068-55105CL21X金属化、浸渍型、小型501000.001-1.0-55l05CL21金属化、浸渍型506300.001-2.2-55105CLll有感式、浸渍型50-12000.001-0.0155+105CL20金属化、轴向10010000.068-0.47-55105聚丙烯膜电容CBB81A膜/箔式串联结构、浸渍型2000/25000.0010.018-40-+105CBB8IB膜/箔式串联结构、浸渍型1600/20000.001-0.027-4OIO5CBB81膜/箔式串联结构、浸渍型80020000.001-0.036-40+105CBB21A金属化、浸渍型4000.10-1.0-40-+105CBB21B金属化、浸渍型4000.101.0-4O-+IO52500.101.5-40+105CBB21金属化、浸渍型200V、250V、400V630V0.01-2.2-40-+105CBB22金属化、浸渍型250V400V.630V0.01-2.2-40105CBB13无感箔式、浸渍型1008000.001-0.1-40+105CBBIl有感式、浸渍型501000.001-0.1-4O-+IO5安规电容MKP63金属化、聚丙烯、塑料封装（Y2/X1）(Y2)2500.001-0.47-4O+IO5(XI)275/4400.001-0.47-4OIO5MKP62金属化、聚丙烯、塑料封装X2250/2750.001-4.7-40+110MKP61金属化、聚丙烯、塑料封装X2250/2750.00472.2-40+100CBB62金属化、聚丙烯、浸渍型X2250/2750.01-2.2-40+1004000.01-0.47-40*+100附表1：容量、精度及封装的对照表精度封装J(5%)K(10%)Z(20%80%)06033300PFI00PF-0.47UF100OPF-LOUF080510000PF100PF-I.OUF100OPF-LOUF120610000PFIOoPF0.39UF10000PF-4.7UF2.4 额定电压：用数字+单位（V）标注，在设计文件标注的为最低允许电压，如：4V等。2.5 标称容值的表示方法：用数字和电容单位符号表示，1F=1O3（毫法）=o6（微法）=109（纳法）=IO12（皮法）。如33PF、0.1UFsIONF等；注：在用微法表示时，小数位必须小于等于3位，用皮法表示时，整数位最多为4位。2.6 精度：用大写英文字母标注，可参照4.1.82.7 电容器的尺寸：一般用直径*高度（不含引脚）或长*宽*高（不含引脚）表示。2.8 脚间距：直接用数字表示，单位mm。2.9 在贴片电容器中（除贴片铝电解电容），必须注明封装尺寸，如示例2中的0805,其它还有1206、1210、1812等2.10 温度范围默认为-40C+85C0对温度有具体要求的，可在备注栏中标注。2.11 在安规电容器中，须注明安规电容的安全等级。3、发光二极管3.1发光二极管按IEM的编制格式书写。示例1:单色发光二极管1 亮度等级（6001200mcd）发光角度（I（TI9度）发光颜色（红色）封胶颜色（无色透明）胶体形状（圆形无帽）5 - R R -5示例2：多色发光二极管55 R- T- 8 A-亮度等级（6001200mcd）发光角度（IOr9度）共阳发光颜色（红、绿、蓝三色）封胶颜色（无色透明）示例3:贴片发光二极管S 0805 R 1 E亮度等级（6001200mcd）发光角度（1019度）发光颜色（红色）封装尺寸贴片SMD胶体形状（圆形无帽）3.2单色发光二极管由6部分组成，具体表示如下:外形尺寸胶体形状封胶颜色发光颜色发光角度（度）亮度等级（med）33A圆形有帽T无色透明W白色019A20-5044E水平椭圆C有色透明B蓝色110-19B5012055R圆形无帽D色散有扩G绿色220-29C12027088F垂直椭圆W无色扩散Y黄色330-39D2706002342*3*4Q方形有帽R红色440-49E600-1200O食人鱼A琥珀色550-59F12002700P方形无帽O橙色660-69G27006000L圆柱形有帽E粉红色780-89H6000-12000V异形J紫色8100139I1200027000Z圆柱形无帽I850mm以上红外线9140-180J2700060000P850mm以下红外线注：IEM事业部所选亮度等级，无特殊情况下，发光角度在50度以内，亮度等级为A档;发光角度在50度以外，亮度等级为E档。3.3双色、全彩发光二极管的书写格式a）双色、全彩发光二极管的书写格式与单色发光二极管的书写格式基本相同，只有“D”项（发光颜色）不同，发光颜色不用大写英文字母表示，而用阿拉伯数字表示（见下表），同时在发光颜色后增加A（共阳）或C（共阴）项，位数由6位增至7位。代码晶片颜色代码晶片颜色1R、PG（红、纯绿双色）6B、Y（蓝、黄双色）2R、B（红、蓝双色）7G、Y（绿、黄双色）3B、G（蓝、绿双色）8R、G、B（红、绿、蓝三色）4R、G（红、黄绿双色）9R、G、Y（红、绿、黄三色）5R、Y（红、黄双色）b）多色发光二极管必须注明颜色及公共端与引出脚的关系，即：红、公共端、绿、蓝或蓝、公共端、绿、红等。3.4贴片发光二极管在书写时,用字母S表示贴片SMD,且须注明封装尺寸。3.5贴片发光二极管的发光亮度、发光角度及发光颜色与插件发光二极管表示方法一样。4排阻4.1 排阻品名构成示例1：插件排阻的品名构成：RN-A-O8-10KQ-J示例2：贴片排阻的品名构成：RN0603*4-IOKQ-J_精度标称阻值电阻数封装尺寸网络电阻4.2 字母RN表示排阻。4.3 封装尺寸：指排阻中单个电阻的封装尺寸，只在贴片排阻中表示。4.4 电阻数：用数字表示。4.5 电路结构：只在插件排阻中表示。（见示图）A：多个电阻公共一端，公用端左端引出；B：每个电阻各自引出，且彼此没有相连；C：各个电阻首尾相连，各个端都有引出；E：所有电阻公用一端，公用端中间引出。D和F：比较复杂4.6引出端：用数字表示，含公共端,只在插件排阻中表示。4.7 标称阻值：指排阻中单个电阻的阻值。用数字+单位符号标注：如1.5。、3.3K4.8 精度：精度的标注参照4.1.84.9 引线间距：在插件排阻中常用的间距有2.54和1.778两种4.10 若对排阻的功率有特殊要求的，在备注栏中说明，默认的为1/8W。5压敏电阻器5.1 压敏电阻器品名构成示例1：插件压敏电阻器的品名构成:示例2：贴片压敏电阻器的品名构成：MYG0402K471一一底晒-I=精度1封装尺寸过压保护用（表示用途或特征）压敏电阻器5.2 字母MY表示压敏电阻器。5.3 用大写字母表示压敏电阻器的用途或特征，如：无-普通型B-补偿用C-消磁用D-通用型E-消噪用G-过压保护用H-灭弧用K-高可靠用L-防雷用M-防静电用N-高能型P-高频用S-元器件保护用T-特殊型W-稳压用Y-环型Z-组合型5.4 在插件压敏电阻器中用直径表示，单位为mm；在贴片压敏电阻器用封装尺寸表示。5.5字母D表示直径。5.6 精度：用大写英文字母标注，可参照4.1.85.7 标称值：用有效数字标注，前两位为有效数字，第三位表示乘以10的次方数，R表示小数点，471=470Vo5.8 脚间距：直接用数字表示，单位mm,贴片压敏电阻器不用标注。6其它敏感电阻器示例1：插件敏感电阻器的品名构成MF51IOKK-7mmWl间距"|J精度敏感电阻类别示例2：贴片敏感电阻器的品名构成MF510805103J一了度T标称值1.封装尺寸敏感电阻类别6.1 标称值：a）插件用数字+单位符号标注：如1.5Q=I.5、33K=3.3KQ,b）贴片用有效数字表示。前两位为有效数字，第三位表示乘以10的次方数，R表示小数点，如IOl=IoOQ。C）在光敏电阻中，用亮阻和暗阻表示,如510KQ.主称系列号-用途或特征序号标称值精度MQ（气敏电阻）J酒精检测用K-可燃气体检测用对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同序号；若性能指标，尺寸大小明显影响互换使用时，则在序号后面用大写字母作为区别代号。参照4.1.8Y-烟雾检测用N-N型气敏元件P-P型气敏元件MG（光敏电阻）O-特殊13紫外光46可见光79红外光MS（湿敏电阻）无通用型C-测量温度用K-控制温度用MF（负温度系数热敏电阻）O-特殊型I-普通型2-稳压型3-微波测量用4-旁热式5-测温用6-控制温度用8-线性型MZ（正温度系数热敏电阻）I-普通型5-测温用6-温度控制用7-消磁用9-恒温用ML（力敏电阻）1硅应变片2-硅应变梁3-硅杯6.2脚间距：直接用数字表示，单位为mm。6.3特殊的敏感电阻（如带线等）必须有附图纸，并标有图号。7继电器7.1 继电器按厂家型号书写，一般包括产品型号、封装形式、触点形式、线圈电压、线圈功耗、触点负载六部分组成。7.2 对继电器表面所印内容有要求的或对外认证有特殊要求的可在备注栏中标识。7.3 以下为IEM事业部常用继电器的书写格式：示例1：宏发继电器的品名构成:JZC-32F 012继电器型号-IHS-L-Q1触点负载线曲功耗W±±Cm具体说明:线圈电压：用数字表示，如：012表示12V、024表示24V等触点形式：1H:一组常开1D:一组常闭1Z:一组转换2H:两组常开2D:两组常闭2Z:两组转换封装方式：S:塑封型无:防焊剂型线圈功耗：L:灵敏型无:标准型触点负载：Q:高负载型无:标准负载型注1：宏发继电器的环保标识有555（表示符合RoHS产品）和551（表示无铅产品）等，有特别要求,须在备注栏中说明。注2：在型号为JQC-3FF-12VDC-1HS的宏发继电器的丝印字符中有两种标志，丝印二为首选。丝印一JQC-3FF-12VDC-1HS 12A 125VAV (TUV) 15A 125VAC (UL)丝印二(首选)JQC-3FF-12VDC-1HS 12A 125 VACIOA 277VAC示例2：松乐继电器的品名构成：SDR12VDC-SL-C一-一触点形式线圈灵敏度密封形式电压方式线圈电压继电器型号具体说明：线圈电压：用数字+单位（V）表示，如：12V、18V等电压方式：DC-直流AC-交流密封形式：S-:全封装F半密封无-敞开式线圈灵敏度：L-标准灵敏度D-普通灵敏度（或者客户指定灵敏度）H-高灵敏度触点形式：无-单刀转换型A-I组常开型2A-2组常开型B-I组常闭型2B-2组常闭型C-I组转换型2C-2组转换型松乐继电器的丝印要求见下图：SONGLE )AWU87 24CVAC z3A12fVAC IOA 28YDC JA 28D3 SRD-06VDC-SL-CSONGLEA加U87A 24CVAC 'W'2M.C IM 28VDC *JA 23DC SRD-09VDC-SL-CA加U879 24J”C 10ASVAC 13A 26VDC IOA 28VDC SRD-12VDC-SL-CfiSSQNGLEcSQus7A 2JCAC A125VA2 IOA 28YDC *1A 28DOSRD-18VDC-SL-CySONGLEA岛也US7A 24CVAC 3A25VAC DA 28VDC -JA 2 3'VDCSRD-24VDC-SL-CSONGLE立小US7A 243'AC 10A2fAC13A 26VDC IOA 28YDCSRD-36VDC-SL-C8三极管示例：MMBT3904,SOT23厂家型号封装形式8. 1厂家型号如：MMBT3904,ZF0907等。8.2三极管的封装形式：a）插件的封装形式：T092A、T092B、ToI26、T0220等；b）贴片的封装形式：SoT23、SOT34、SOT89、S0T323.SoT363等。8. 3稳压集成块78系列及79系列按上述格式书写。如MC7805,TO2209二极管示例I：插件稳压管品名构成：ZEN1/2W6.2V,DO35稳压管电压功率封装形式示例2：贴片稳压管品名构成：ZEN6.2V,SOT23稳压管电压封装形式示例3：其它二极管品名构成：1N4004,D041厂家型号封装形式9. 1ZEN表示稳压管,稳压管的描述参照示例1和示例2,其它二极管的描述参照示例3。9. 2厂家型号如1N4004,1N4148,BAV99等。9. 3二极管的封装形式：a）插件的封装形式：DO41、DoI5、D0201D.D015L.D035等10变压器示例X 1075 0b）贴片的封装形式：MLL34、MLL41、SOT23、SoT89、S0T323.SOT223等9.41N4000型中，型号与工作电压及功率对照表：型号电压及功率型号电压及功率型号电压及功率1N46781.8V、0.5W1N470316V>0.5W1N47388.2V、IW1N46792V、0.5W1N470417V、0.5W1N47399.IV、IW1N46802.2V、0.5W1N470518V、0.5W1N4740IOV、IW1N46812.4V、0.5W1N470619V、0.5W1N4741HV、IW1N46822.7V、0.5W1N470720V、0.5W1N474212V、IW1N46833V、0.5W1N470822V、0.5W1N474313V、IW1N46843.3V、0.5W1N470924V、0.5W1N474415V、IW1N46853.6V、0.5W1N471025V、0.5W1N474516V、IW1N46863.9V、0.5W1N471127V、0.5W1N474618V、IW1N46874.3V、0.5W1N471228V、0.5W1N474720V、IW1N46884.7V、0.5W1N471330V、0.5W1N474822V、IW1N46895.IV、0.5W1N471433V、0.5W1N474924V、IW1N46905.6V、0.5W1N471536V、0.5W1N475027V、IW1N46916.2V、0.5W1N471639V、0.5W1N475130V、IW1N46926.8V、0.5W1N471743V、0.5W1N475233V、IW1N46937.5Y、0.5W1N47283.3V、IW1N475336V、IW1N46948.2V、0.5W1N47293.6V、IW1N475439V、IW1N46958.7V、0.5W1N47303.9V、IW1N475543V、IW1N46969.IV、0.5W1N47314.3V、IW1N475647V、IW1N4697IOV、0.5W1N47324.7V、IW1N475751V、IW1N4698HV、0.5W1N47335.IV、IW1N475856V、IW1N469912V、0.5W1N47345.6V、IW1N475962V、IW1N470013V、0.5W1N47356.2V、IW1N476068V、IW1N470114V、0.5W1N47366.8V、IW1N476175V、IW1N470215V、0.5W1N47377.5V、IW注：从1N4728到1N4761后面带“A”，表示精度为5%,不带“A”表示精度为10%,如1N4728A.变压器序号版本号10. 1按IEM事业部的命名规则。11. 2字母X：代表变压器的符号。12. 3序号：用字母和数字表示，指产品型号的四位序号（见例）13. 4版本号：指变压器的次数，从09,第一次为0。10. 5示例:辉煌VED型产品的型号是KP-I075-00-00的变压器名称为X1075-0o11. 6变压器须附厂家规格书。11电感示例1：LGl100UH150mAK电感类别电感值标称电流精度示例2：色环电感品名构成：1.GA-04100.47UHK一1TJ青度标称电感量电感器本体长度电感类别电感器本体外径示例3：贴片电感品名构成：1.SMD-45*32*32-IOUH-K贴片电感外形尺寸标称电感量精度12. 1电感的单位:H（亨）、mH（亳亨）、uH（微亨）。lH=10=10uH电感类别：1.G1：环氧包封电感器（轴向）1.G2：胶木塑料管包封电感器（立式）1.GA：彩色环氧色环电感器（轴向）1.GB：彩色环氧色环电感器（立式）1.SMD:贴片电感12.2 标称电流:一般情况下，标称电流值为50mA、150mA.300mA、700mA、1600mA12.3 电感量:用数字表示，单位为UH12.4 外形尺寸：色环电感中用电感器的本体外径和长度表示；贴片电感中用长*宽*高表示。如45*32*32即表示为长度为4.5mm,宽度为3.2mm,高度为3.2mm。11. 6精度:用字母表示，具体可参照4.1.811.7以上仍不能描述详尽的其它电感，须附图纸或客户规格书。12、磁珠示例1：插件磁珠的品名构成：RH70100MHZ3.5*6.0类型阻抗值频率外形尺寸示例2:贴片磁珠的品名构成：类型阻抗值频率外形尺寸12.1 类型:RH表示插件磁珠，SB表示贴片磁珠。12.2 外形尺寸:插件磁珠用外径*长度表示；贴片磁珠用长*宽*厚表示，单位为mm。12.3 阻抗值：用数字表示，单位Q°12.4 频率：用数字表示，单位HZ、KHZ、MHZo12.5 若有引脚的,须在备注栏中标明脚间距。12.6 以上仍不能详尽描述的其它磁珠，以图纸或客户规格书为准。13轻触开关示例：K6*6*7带14套带5帽外形尺寸带套带帽1.1 1外形尺寸:用长*宽*高表示，外形尺寸中不包括轻触开关中外套的尺寸。高度指按键安装面到按键顶端。字母K表示轻触开关。1.2 2引脚数:默认的为四脚，特殊的在备注栏中标注。1.3 3若轻触开关带帽，则须注明帽的直径。如“带5帽”表示为带直径为5mm的帽1.4 4座默认的颜色为黑色、帽默认的颜色为白色。若对套、按键颜色及材质等有特殊要求的在备注栏中说明。13. 5以上仍不能描述详尽的其它轻触开关,须附厂家规格书或图纸。14跳线示例：镀锡铜线0.5*8TTl材料直径长度13.1 材料:用文字描述，如镀锡铜线。13.2 直径:用符号和数字表示。13.3 长度:指两引脚间距，直接用数字表示,默认单位为mm。14. 4描述时不带空格,如镀锡铜线0.5*815印制板（PCB）PCB序列号版本号类型环保14.1 字母Pe代表PCB014.2 顺序号：本公司所有PCB的顺序号，由OOOl开始，依序编号。14.3 版本号：同一顺序号下的版本号，由00开始，依更改顺序编号。14.4 类型：SS：单面板带贴片元器件SD：单面板不带贴片元器件DS：双面板带贴片元器件DD：双面板不带贴片元器件14.5 用字母R表示环保。14.6 书写时必须同时在备注栏中标注PCB的材料、板厚和外形尺寸。如单CEM-I/1.6220*96mmOSP15.7电脑板选用的板材及板材的性能特性，如表所示：电脑板选用板材性能对应表电脑板板材纸基板玻璃布复合基板XPCFR-IFR-2FR-3FR-4CEM-1CEM-3CEPCP-22F厚度(mm)0.43.00.43.00.8L60.83.00.43.20.83.00.83.00.83.0抗弯强度(mpa)130130130110420200220HO抗剥强度(Nun)2.02.01.81.61.81.71.71.6阻燃等级ULHBUL94V-094V-094FV-0UL94V-0UL94V-094V-0UL94FV-0耐焊性(s)5s5s5s5s20s20s20s20s表面电阻(MQ)5*10"5*10"1*10"2*10,5*10,3*10,1*10*2*10*介电常数5.024.785.55.04.75.25.55.0吸水性0.950.600.750.360.110.09-0.3615.8各类板材的构成、特点及使用范围板材构成特点使用范围XPC纸基的酚醛树脂层压板具有良好的耐热性、耐漏电性，优异的尺寸稳定性，翘曲小，可在低温(40-70eC)下冲孔。广泛用于电子消费产品FR-I纸基的酚醛树脂层压板具有良好的耐热性、耐漏电性，优异的尺寸稳定性，翘曲小，可在低温(40-70)下冲孔。燃烧性符合UL94V-0级要求。广泛用于电子消费产品。FR-2纸基带有酚醛树脂体系的材料优异的耐湿热性、弯曲率、扭转率小且稳定适用于高集成度的印制板和大功率电器元件的单面板FR-3也是纸基的，但基材中带有环氧树脂电性能优良、阻燃性好，曲翘度小，尺寸稳定适用于高集成度的印制板和大功率电器元件FR-4基材是玻璃纤维，它的树脂是环氧具有优异的燃烧性和介电性能，机械加工性好，耐热性和透明度好用于制造工业及航天电气设备CEM-1是在纸基浸渍环氯树脂后，再双面复合一层玻璃纤维布，然后再与铜箔复合热压冲孔性好，具有高温高湿下的高频性能和机械性能用于制造电子工业设备及航空电子设备CEM-3采用玻璃毡(又称无纺布)浸渍环氧树脂后，再两面合贴玻璃纤维布，然后与铜箔复合，热压成型木品具有优异的加工性冲孔性，良好的耐热耐潮性高档家用电器，自动化设备、仪器仪表、通讯设备等CEPCP-22F覆铜箔改性环氧纸芯玻璃布复合基层压板机电性能优良，尺寸稳定、翘曲度小、阻燃性好显示器、录影机、电源基板、工业仪表、数码刻录机注:在家电行业中常用的板材有:FR7、FR-4、CEM-I15.9板材说明15.9.1材质分类：a、94HBb、94Vo(防火等级)15. 9.2板材种类：a、纸基板：XPC、FR-1、FR-3b、玻璃布基板:FR-4c、复合基板：CEM系列d、积层多层基板e、特殊基板（金属基板、陶瓷基板）f、耐热热塑性基板15.10常见板材供货商：KB（香港建滔）、EC（台湾长兴）、L（台湾长春）、DS（南韩斗山）、N（日本松下）、NP（台湾南亚）注:在设计时,对板材的性能要求比较高时,可指定选用KB板.15. 11原材常规厚度：0.6mm、0.8mm、1.0mm、L6mm、1.8mm、2.Omm。常用1.6mnu15. 12几种无铅表面涂覆的性能比较下表：方式性能HASL（热风整平）OSP（防氧化处理）EING镀银金）化学银金化学沉锡化学沉银平整性差好好好好好焊接层Cu-SnCu-SnNi-SnNi-SnCu-SnCu-Sn焊接次数626626贮存寿命较长短较长较长短较短搭焊接差差好好差好生产成本高低高高中中
