技术-中国电信技术规范书_光分路器.docx

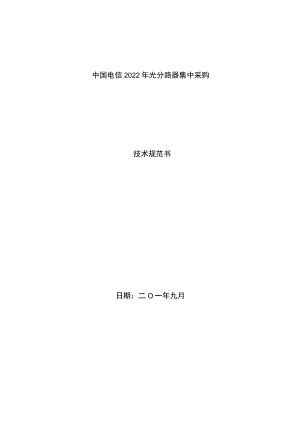

中国电信2022年光分路器集中采购技术规范书日期：二O一年九月目录I1概述12光分路器在C)DN中的位置13光分路器产品分类14光分路器封装结构24.1 光分路器封装要求24.2 光分路器插头及适配器要求154.3 光分路器引出尾纤要求155光分路器工作环境及使用寿命要求155.1 工作温度155.2 储藏温度155.3 工作气压155.4 工作湿度155.5 使用寿命156光分路器材料要求157光分路器功能及性能要求167.1 工作波长要求167.2 光学性能要求167.3 环境性能要求187.4 机械性能要求197.5 环境寿命要求207.6 裸器件高压高温高湿试验性能要求217.7 高功率传输性能要求218标识、包装、运输和贮存要求228.1 标识228.2 包装238.3 运输238.4 贮存231概述本规范为中国电信集团公司（以下简称“中国电信”）用于PoN网络的无源光分路器设备（以下简称“光分路器”）集中采购招标的技术规范书。无源光分路器是PON网络中ODN网络的关键器件。本次招标只针对基于PLC（平面光波导）技术的无源光分路器设备。中国电信在任何时候保留和拥有对本规范书的解释权和修改权。本规范书只是针对中国电信近期宽带接入网建设的要求，中国电信有权在签定合同前，根据需要修改和补充本规范书，修改补充后的最终规范书将作为合同的附件。未经中国电信书面许可，投标方不得以任何形式向第三方透露本规范书内容。在本规范书中，对各条目的要求有下列表达方式：“必须”、“应”：表示现阶段网络建设的基本需要，该条目必须实现；“建议”：表示将来网络、设备和技术发展的目标，普通情况下希翼该条目实现，但在某些特定情况下可以忽略该条目；“可以”：表示该条目属于可选。投标方应对以下提出的每一项功能、性能要求进行逐段应答，如实地说明其设备的支持程度。如无特殊说明，投标方声明支持的功能应为设备已实现的功能，不包括有能力支持但尚未实现的、近期将要实现的、未来计划实现的功能。中国电信将适时进行验证测试，如发现投标方声明支持的功能和性能要求与测试结果不符，中国电信将保留采取进一步措施的权利。2光分路器在ODN中的位置光分配网C）DN是光接入网的关键部份，是由光分路器、光纤光缆和光配线产品等组成，其中光分路器是ODN中的核心器件，在网络中的位置如图1所示，其主要作用是为网络侧OLT和用户侧ONU提供光媒质传输通道。光分路器在PoN网络中的部署可以是一级，也可以是多级，采用一级分光时，每一个PoN系统只经过1级光分路器分光至各个ONU；采用多级分光时，每一个PoN系统经过多个级联的光分路器分光至各个ONU。尾端光分配网（ODN）用户墙（r图1光分路器在ODN中的位置3光分路器产品分类中国电信光分路器集中采购招标技术规范书用于PoN网络的光分路器按功率分配形成规格来看，光分路器可表示为：MXN,M-表示输入光纤路数，N表示输出光纤路数，在FTTX系统中，M可为1Z2,N可为2/4/8/16/32/64/128等。光分路器也可表示为：M:N,本规范统一用MXN表示。请投标方应答N=128分光比光分路器设备的实现方式。光分路器可以是均匀分光，也可以是不均匀分光；本规范重点规定均匀分光。根据制作工艺，光分路器可分为熔融拉锥式光分路器(FBTSpIitter)和平面光波导光分路器(PLCSplitter)两种类型，本规范从应用角度出发，均匀分光光分路器应采用PLC工艺，不均匀分光光分路器可采用PLC或者FBT工艺。4光分路器封装结构光分路器模块应经济高效、坚固且结构紧凑，所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。4.1 光分路器封装要求本规范主要定义下列五种封装结构的光分路器，以适应不同的安装设施和安装环境。表1光分路器封装方式名称封装方式端口类型合用范围盒式光分路器盒式封装带插头尾纤型桌面、托盘、光缆交接箱等机架式光分路器机架式封装适配器型19英寸标准机架微型光分路器微型封装不带插头尾纤型带插头尾纤型光缆接头盒、分光分纤盒等托盘式光分路器托盘式封装适配器型光纤配线架或者光缆交接箱等插片式光分路器插片式封装适配器型光纤配线架、光缆交接箱、分光分纤盒等，配合插箱使用其他封装形式的光分路器不做明确要求，可根据各地实际需要定制，所有性能指标参照本规范执行。3.1.1盒式封装盒式封装光分路器应直接出中2.Omm尾纤插头。盒式封装光分路器外形、尺寸应满足如下要求：1) 1/2X2/4/8/16/32盒式光分路器盒体最大尺寸为130mmX80mmX18mm：2) 1/2X64盒式光分路器盒体最大尺寸为13OnilnX80mmX29mm;3) 1X128盒式光分路器盒体最大尺寸暂定为20OmmX15OmmX40mm。请投标方详细应答参加投标的盒式无源光分路器设备规格型、号及相应基本参数，填表如下(可增加行)：表2投标方投标盒式光分路器基本参数表序号型号PN分光比尺寸(长X宽喃mm)123.1.2机架式封装机架式封装光分路器应提供光纤适配器，适合19英寸标准机架安装，尺寸应满足如下要求：1） 1/2X2/4/8/16/32/64机架式光分路器机箱最大尺寸为483mmX44.5mmX260mm；2） 1/2X128机架式光分路器机箱最大尺寸为483InnlX89X260mm.请投标方详细应答参加投标的机架式无源光分路器设备规格型、号及相应基本参数，填表如下（可增加行）：表3投标方投标机架式光分路器基本参数表序号型号PN分光比尺寸（长A宽X高mm）123.1.3微型封装微型封装光分路器分为不带插头型、带插头型：1）不带插头型：不带插头型输入输出应为0.25mm尾纤，输出应为8芯一组的光纤带，其最大封装尺寸应满足如下要求：a） 1/2×2/4/8/16/32/64光分路器:70mm×12mm×6mm；b） 1/2X128光分路器尺寸待定。2）带插头型：带插头型输入输出应为0.9mm尾纤端子，其最大封装尺寸应满足如下要求：a） 1/2×2/4/8/16光分路器:70mm×12mm×6mm；b） 1/2X32光分路器：80mm×20mm×6mm；c） 1/2X64光分路器：100mmX4OmmX6mm；d） 12×128光分路器尺寸待定。请投标方详细应答参加投标的微型无源光分路器设备规格型、号及相应基本参数，填表如下（可增加行）：表4投标方投标微型光分路器基本参数表序号型号PN分光比尺寸（长X宽嘀mm）123.1.4托盘式封装托盘式封装光分路器，提供光纤适配器：外形和尺寸应满足中国电信ODN系列标准中的中国电信光缆交接箱技术要求和中国电信光纤配线架技术要求中12芯熔配一体化托盘要求，占用托盘位置应满足如下要求：a） 1/2X2/4/8/16分路器托盘应占用1个12芯一体化托盘空间；b） 1/2x32/64分路器托盘应占用2个12芯一体化托盘空间，其中1/2x64光分路器托盘采用LC插头；c） 1/2X128光分路器待定。请投标方详细应答参加投标的托盘式无源光分路器设备规格型、号及相应基本参数，填表如下（可增加行）：表5投标方投标托盘式光分路器基本参数表序号型号PN分光比插头类型（SC或者Le）尺寸（长X宽*高mm）123.1.5插片式封装插片式封装光分路器，提供光纤适配器，配合分光分纤盒、光缆交接箱、ODF架等内置的插箱使用。插片式光分路器基本插片单元的外形尺寸应为130InnlXlOOnInlX25mm、占1个槽位。光分路比为16以上的插片式光分路器应占用L个槽位（L22）,尺寸应为13OmlnXlOommX（26XL-2）mm。常用的光分路器的外形尺寸可参考表6,但不限于表6,可以采用紧凑罗列方法，但必须保证操作的便利性。表6常用插片式封装光分路器参考外形尺寸光分路器插片型号插片占用槽位数插片外形尺寸（IlID）（宽）（深）（厚）1x4光分路器插片一（SC型）1130X100X251x8光分路器插片（SC、LC型）1130×100X251x16光分路器插片（SC、LC型）2130X100X501x32光分路器插片（LC型）3或者4130X100X76或者130X1(X)X1x32光分路器插片（SC型）41021x64光分路器插片（LC型）6或者8130×100×102130×100×1541x64光分路器插片（SC型）8或者1a乂Inn乂1x128光分路器插片（LC型）11IqnXInn中国电信光分路器集中采购招标技术规范书请投标方详细应答参加投标的插片式无源光分路器设备规格型、号及相应基本参数，填表如下（可增加行）：表7投标方投标插片式光分路器基本参数表序号型号PN分光比插头类型（SC或者占用槽位数尺寸（长X宽X高mm）12常用插片式封装光分路器的具体尺寸及适配器罗列如下：a）1/2x4光分路器插片:115 4LoGO 谕130118.5103图21x4SC光分路器插片尺寸（1槽位）-TAf-OJ1U1.OGo标志1150E130118.3103=I=Iiii=图31x8LC光分路器插片尺寸（1槽位）11pjT7mon.l图41x8SC光分路器插片尺寸（1槽位）LOGo附20216151413121110?gooc幽胭胭跚跚酬剧胭网CUc541二OM-JQ-JM-JM-201876521-SHv二亍士二130LoGO腌s11510.3130121110981654321202202.3231g2g20F72f2?242322212019181716.151413449115±o130图81x32SC光分路器插片尺寸（4槽位）图91x64LC光分路器插片尺寸（6槽位）图101x64SC光分路器插片尺寸（8槽位）f）1/2x128光分路器插片:!图111x128LC光分路器插片尺寸（11槽位）c->4.2 光分路器插头及适配器要求光分路器的插头/适配器应根据需要选择SC、FC、LC等类型，技术条件应分别符合YD/T1272.3-2005（SC型）、YD7127242022（FC-UPC型、FC-APC型）、YD/T1272.1-2003（LC型）等标准的相关规定。端面以UPC为主，APC端面插头主要在承载摹拟CATV信号时采用。为减小设备体积，节省安装空间，光分路器可采用LC插头/适配器。4.3 光分路器引出尾纤要求盒式光分路器的引出尾纤应采用2mm光缆，微型光分路器的引出尾纤应采用0.9mm光缆或者025mm光纤。尾纤中的光纤应符合ITU-TG.657A标准。不带插头的0.25mm光纤型光分路器，输出端应采用8芯一组的光纤带，光纤带技术条件应符合YD/T979-2022标准的相关规定，光纤带色谱应按照YD/T979-2022要求罗列，具体见表8。分光比大于8的光分路器需要采用多组光纤带，应在每组光纤带尾部贴上标签，区分每组光纤带。表8光纤带色谱要求序号12345678色谱蓝橙绿棕灰白红黑引出尾纤长度应可根据实际需求进行定制。5光分路器工作环境及使用寿命要求5.1 工作温度光分路器设备应能在-40+85摄氏度正常工作。如果光分路器设备部署在高寒地区时，也应能在部署地点的温度范围内正常工作。请投标方详细说明参加投标的设备的工作温度情况。5.2 储藏温度光分路器设备应能在-40+85摄氏度范围可较长期存放，不影响设备性能。5.3 工作气压光分路器设备应能在62106Kpa的大气压环境下正常工作。请投标方应说明设备能正常工作的大气压力环境。5.4 工作湿度光分路器设备应能在相对湿度为95%以下环境均可正常工作。5.5 使用寿命光分路器设备预期使用寿命应不小于25年。6光分路器材料要求光分路器所有零件采用的材料应具有防腐功能，如该材料无防腐性能应做防腐处理；其物理、化学性能必须稳定，并与相关连接材料如光缆护套、尾纤护套相容。为防止腐蚀和其他伤害，这些材料还必须与其他设备中所常用的材料相容。光分路器如有采用工程塑料，其燃烧性能应符合GB/T5169.7-2001标准中试验A的要求。请投标方详细说明设备采用的材料情况及其提供厂。商中国电信光分路器集中采购招标技术规范书7光分路器功能及性能要求7.1 工作波长要求考虑到PON网络应用需求，包括EPe)N/GPON、IoGPoN、C)DN在线测试的等要求，光分路器需在127Onm、1310nm.149Onm、1550nm.1577nm.1625nm、165Onm等波长窗口具有良好的工作性能，光分路器应支持126Onm1650nm工作波长。7.2 光学性能要求在工作温度范围内均匀分光的光分路器设备(含插头)应满足表9的光性能指标要求。表9均匀分光的光分路器光性能要求单位为dB规格1x21x41x81x161x321x641x128光纤类型G.657.A工作波长1260nm-1650nm最大插入损耗(dB)4.1<7.410.513.8<17.1<20.4<23.7端口插损均匀性(dB)<0.80.80.81.01.52.02.0波长间插(d损均匀性B)<0.80.80.81.01.01.0<1.2回波损耗(dB)(输出端>50>505050>50>50>50回波损耗(dB)(输出端开路)>18>2022>24>28>28>30方向性(dB)>5555>555555>5555注1：不带插头光分路器的插入损耗在上面要求的基础上减少不小于0.2dB,其它指标要求相同；注2：2xN均匀分光的光分路器的插入损耗在上面要求的基础上增加不大于0.3dB,端口插损均匀性是指同一个输入端口所对应的输出端口间的一致性，其它指标要求相同；注3：插入损耗在12601300,16001650nm波长区间最大插入损耗在上面要求基础上增加0.3dB:注4：128分光比性能指标暂定：注5：工作波长、插入损耗、回波损耗、方向性测试方法按照YD/T1117-2001中第六章进行；注6：波长间插损均匀性测试方法如下：在1260'165Onm波长范围内，以单位波长输出功率22dBmnm,全光谱总输出功率6dBm的光功率注入光分路器30分钟，监测在此注入条件下波长间插入损耗均匀性；在工作温度范围内典型非均匀分光的光分路器设备(含插头)插损要求如下，其他指标应满足表10要求。表10典型非均匀分光的光分路器光性能要求单位为dB分光比分支1最大插入损耗分支2最大插入损耗90/100.61L380/201.2<7.970/301.9660Mo<2.7<4.7注1：90/10表示分支1通光90%,分支2通光10%中国电信光分路器集中采购招标技术规范书请投标方详细说明参加投标的设备满足的光性能指标要求。表11投标方投标IXN均匀分光的光分路器光性能指标单位为dB规格1x21x41x81x161x321x641x128光纤类型工作波长最大插入损耗(dB)端口插损均匀性(dB)波长间插损均匀性幽回波损耗(dB)(输出端«±)回波损耗(dB)(输出端开路)方向性(dB)注1：工作波长、插入损耗、回波损耗、方向性测试方法按照YD"1117-2001中第六章进行；注2：波长间插损均匀性测试方法如下：在1260,165Onm波长范围内，以单位波长输出功率-22dBmnm,全光谱总输出功率6dBm的光功率注入光分路器30分钟，监测在此注入条件下波长间插入损耗均匀性；表12投标方投标2xN均匀分光的光分路器光性能指标单位为dB规格2x22x42x82x162x322x642x128光纤类型工作波长最大插入损耗(dB)端口插损均匀性(dB)波长间插损均匀性(dB)回波损耗(dB)(输出端回波损耗(dB)(输出端开路)方向性(dB)注1：工作波长、插入损耗、回波损耗、方向性测试方法按照YDfT1117-2001中第六章进行；注2：波长间插损均匀性测试方法如下：在1260'165Onm波长范围内，以单位波长输出功率-22dBmnm,全光谱总输出功率6dBm的光功率注入光分路器30分钟，监测在此注入条件下波长间插入损耗均匀性；单位为dB分光比分支1最大插入损耗分支2最大插入损耗90/1080/2070/3060/40表13投标方投标非均匀分光的光分路器光性能指标注1：90/10表示分支1通光90%,分支2通光10%7.3 环境性能要求光分路器设备应能通过表9中规定的环境性能试验要求，同时应满足表14光性能指标要求。序号试验名称试验方法判定标准插入损耗变化量试验后外形变化a高温854C(±24C),持续时间96h,在线测试0.5外观无机械损描力11亦修b低温IOcC(+2*0,持续时间96h,在线测试0.5C湿热75*C(±2C),95%(±5%)RH,持续时间96h,在线测试0.5伪，如戈形、裂痕、松弛等，不得浮现光纤断裂、光缆拉出、光纤端点处的故障以及d温度循环(-4O0C'+85*C),一次循环8h,21次循环，在线测试0.5C水浸泡常温，自来水，持续时间168h0.5f盐雾盐溶液：5$NaCl,6.5<PH<7.2;温度：35°C持续时间：96小时0.5光缆密封损坏等。表14光分路器的环境性能试验要求单位为dB注1：温度循环测试按下图所示的温度变换曲线，一次循环8h,21次循环。请投标方详细说明参加投标的设备满足的环境性能指标要求。表15投标方投标光分路器的环境性能试验指标单位为dB序号试验名称试验方法判定标准插入损耗变化量试验后外形变化a高温85C(±2°C),持续时间96h,在线测试b低温-40(±2),持续时间96h,在线测试C湿热75C(±2C),95%(±5%)RH,持续时间96h,在线测试d温度循环(-404C'÷85C),一次循环8h,21次循环，在线测试C水浸泡常温，自来水，持续时间168hf盐雾盐溶液：5%NaCL65<PIK7.2;温度：35°C持续时间：96小时7.4 机械性能要求光分路器设备应能通过表11中规定的机械性能试验，同时应满足表16光性能指标要求。表16光分路器的机械性能要求单位为dB序号试验名称试验方法判定标准插入损耗变化量试验后外形变化a跌落试验高度：1.8米次数：3个轴向，每一个轴向8次循环：5;欠<0.5外观无机械损伤，如变形、裂痕、松弛等，不得浮现光纤断裂、光缆拉出、光纤端点处的故障以及光缆密封损坏等。b振动试验频率：10、55HZ扫频：每分钟45次振幅：075mm时间：X、Y、Z方向各持续30min0.5C光缆扭转试验负荷： 2.0mm光缆：15N 60.9mm光缆：4N 0.25mm光纤：2N方法：载重点距插头2228cm,±1800扭转，10次Zmin,25次<0.5d光缆抗拉试验负荷:<>20mm光缆：50N0.9mm光缆：4N0.25mm光纤：2N方法：插头侧：载重点距插头2228cm,2min;封装侧：载重点距封装2228cm,2mi11;0.5注1:光缆抗拉试验包括光缆插头侧测试以及封装侧测试。请投标方详细说明参加投标的设备满足的机械性能指标要求。序号试验名称试验方法判定标准插入损耗变化上试验后外形变化a跌落试验高度：18米次数：3个轴向，每一个轴向8次循环,5次b振动试验频率：10、55HZ扫频：每分钟45次振幅：0.75mmB4.X、Y、Z方向久持外MrninC光缆扭转试验负荷： 2.0mm光缆：15N 0.9mm光缆：4N 0.25mm光纤：2N方法：载重点距插头22'28CrT,±1800扭转.1;47min.M次d光缆抗拉试验负荷: 2.0mm光缆：50N 0.9mm光缆：4N 0.25mm光纤：2N方法：插头侧：载重点距插头2228cm,2mim封装侧：载重点距封装22,28Cm,2min；注1:光缆抗拉试验包括光缆插头侧测试以及封装侧测试。7.5 环境寿命要求光分路器产品应能满足表13中规定的环境寿命要求，同时应满足表18光性能指标要求。表18光分路器的环境寿命要求单位为dB判定标准序号试验名称试验方法插入损耗试验后外形变化a高温贮存(干燥)85°C(±2C)或者最高存储温度，湿度V40%RH,持续时间200Oh0.5外观无机械损伤，如b低温贮存-40C(±5)或者最低存储温度，持续时间2000h0.5娜、裂痕、松弛等，不得浮现光纤断裂、业绪玷山出红3出占C高温贮存(湿热)75(±2)、90%仕5%)RH或者85C(±2C)、0.5无猊拉L±4、Tufl%JA处的故障以及光缆密封损坏等。d温度循环85%(±5%)RH,持续时间50Oh(Coa)、2000h(NCb)<0.5注1：4(4uU+851),一次循I环ah,5uu次循环?i图所示的温度支换曲次俯环对I,5UU次俯环*小时请投标方详细说明参加投标的设备满足的环境寿命指标要求。序号试验名称试验方法判定标准插入损耗9试验后外形变化a高温贮存(干燥)85(±2)或者最高存储温度，湿度V40%RH,续时间200Ohb低温贮存-40,C(±5pO或者最低存储温度，持续时间200OhC高温贮存(湿热)75°C(±2C)90%(±5%)RH或者85°C(±2C)85%(±5%)RH,持续时间50Oh(Coa)、2000h(NCb)d温度循环(一4(C+85C),一次循环8h,500次循环表19光分路器的环境寿命指标单位为dB7.6 裸器件高压高温高湿试验性能要求为确保光分路器设备在各种应用环境下的高可靠性和使用寿命，光分路器核心裸器件(不带插头型微型封装，250Um尾纤)产品应能通过高压高温高湿试验。要求光分路器在2个大气压、110高温、相对湿度90%的条件下持续96小时后，分光比为32及以下的光分路器插入损耗变化量W05dB,分光比为32以上的光分路器插入损耗变化0.7dB请投标方详细说明参加投标的设备满足的高压高温高湿性能情况。7.7 高功率传输性能要求目前，PoN系统大分路比应用趋势越来越明显，在大分路比应用情况下，分路器可能需要承受更高的光功率注入，光分路器应具有优越的高功率传输性能，以保证在高功率注入情况下XPoN系统传输性能的稳定性。要求在主干光纤155Onm波长上以IoOmW(20dBm)的光功率注入光分路器1小时，监测高功率注入条件下插入损耗变化情况，应确保最大插入损耗在本规范中表4规定的范围内，且试验先后插损变化量05dB°中国电信光分路器集中采购招标技术规范书请投标方详细说明参加投标的设备满足的高功率传输性能情况。8标识、包装、运输和贮存要求8.1标识光分路器设备出厂时应包含永久性标识，光分路器的标识应包括但不限于下列要求：1）在光分路器的顶部，应提供认可的激光警告标识；2）光分路器都应打上中国电信的LoG0,同时应打上厂商的LoG0；3）光分路器表面应印有产品标识（PN）及产品序列号（SN）。a）产品标识应包括：供应商的名字、生产工艺、分光比、封装方式、成端方式、插头类型、尾纤光纤类手、尾纤长度。H=:业代码肿产同分光比!雷砺司成端方式H插头类型|腹彳丽4输入尾纤网输出尾纤长用企业代码：最多4位生产工艺：P=PLCF=FBT分光比：1002=1X22002=2X21004=1X42004=2X41008=1X82022=2X81016=1X162022=2X161032=1X322032=2X321064=1X642064=2X64封装方式：1128=1X1282128=2X128B=盒式封装R=机架式封装V=微型封装式T=托盘式封装成端方式：P=插片式封装F=带插头尾纤型N=不带插头尾纤型插头类型：A=适配器型SU=SCUPCS=SCPCFU=FC/UPCF=FCPC尾纤类型：LU=LCUPCLA=LCAPC0.25=0.25rn裸纤0.9=0.9mm松套管2.0=2.Oinm松套管3.0=3.Omn松套管输入尾纤长度:05=0.5 米20=2 米15=1.5 米XX=定制长度输出尾纤长度:05=0. 5 米20=2 米15=1.5米XX=定制长度例：PN码XXXX-P-1008-B-F-SU-2.0-10-20表示XXXX公司生产的PLC型1X8的盒式封装，尾纤成端，端子类型为SC/UPC的光分路器，尾纤采用2.Omm松套管，输入尾纤长度1米，输出尾纤长度2米。b）,品序列号应包括:出厂时间（年月）、当月生产序列号。0=库初-月生产序列引年份：2位数月份：2位数当月生产序列号：6位数例：SN码10-04-000005表示2022年4月生产，当月生产序列号是OOoOO54）在光分路器的端口应进行永久标识：光分路器的光纤输入、输出端口应提供永久性的顺序标识，盒体还应粘贴实用户端子表，端子表内应有端口编号和用户编号。请投标方应答光分路器标记的详细情况和光分路器端口标记方式。8.2包装光分路器设备应用盒子包装好，包装内应有产品性能指标测试数据，包装盒上应标有产品名称、规格型号、生产厂家，执行标准号。按S“113642022要求打印环保标志。8.3 运输当光分路器设备需要长途运输时，需用木箱或者硬纸箱作外包装，在箱上写明不能大力抛甩、碰、压，应有防雨防潮标志，以免损坏产品。8.4 贮存光分路器设备应放置在-40°C'+85°C温度、湿度V40%RH范围以内的非暴露环境中。
