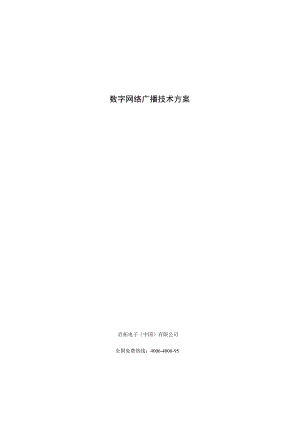

数字网络广播技术方案启拓电子（中国）有限公司全国免费热线：4006-4008-95目录一、公司简介（投标公司简介）1二、数字网络广播系统概述1三、系统设计原则及功能13.1 方案设计原则:23.2 本系统实现下列功能：33.3 厂区分区划分示意图如下图所示6四、数字网络广播与主控设备方案64.1、 本系统使用数字网络广播的特点：74.3、 设计范围及使用要求84.4、 系统设计说明84.5、 系统结构图84.6、 网络广播总控服务器94.7、 网络寻呼工作站104.8、 数字网络音频处理器10五、分支系统与设备11六.设备简介：12七、数字网络广播系统施工257.1 执行标准:257.2 要紧施工作业的要求：257.3 数字网络广播系统管路设计277.4 数字网络广播系统管线工程：27八、质保体系28九、数字网络广播系统的培训299.1 培训对象299.2 培训内容29十、设备清单31一、公司简介（投标公司简介）二、数字网络广播系统概述现代化建筑的数字网络广播系统根据建筑规模,使用性质与功能要求可分下列三种类型：业务性广播系统。服务性广播系统。火灾事故广播系统。业务性广播系统办公楼、商业写字楼、学校、医院、铁路客运站、航空港、车站、银行及工厂等建筑物设置业务性广播，以满足业务与行政管理为主的业务广播要求。服务性广播系统宾馆、旅馆、商场娱乐设施及大型公共活动场所设置服务性广播,服务性广播范围是背景音乐与客房节目广播，目的是为人们提供欣赏性音乐类广播节目，以服务为要紧宗旨.宾馆等服务性广播节目通常选4套。广播节目内容安排应根据服务对象与工程级别情况而定火灾事故广播系统要紧用于火灾发生时,在消防操纵室的消防人员通过火灾事故广播引导人们迅速撤离危险场所。三、系统设计原则及功能为了更好的满足不断壮大的在管理上进一步的要求，也是为这一庞大的团队提供及时、有效、准确的管理平台或者工具，同时也在资讯带动信息化建设的要求下，特制定广播系统的建设方案。3.1 方案设计原则： 系统设计的科学性、准确性与先进性：对数字网络广播系统设计时,保证这些场地的声学技术指标达到招标文件中规定的要求,使各个场地的音响系统设计具有科学性、准确性与先进性。 满足功能要求的系统性与有用性：在数字网络广播系统设备配置中，我们保证系统应具备完成工程所要求功能的能力与水准，符合工程实际需要与国内有关规范的要求，实现容易，操作方便。数字网络广播系统选用的设备均为先进产品，设备的指标满足要求，同时具有一致性与互换性，使系统具有良好的灵活性、兼容性、扩展性与可移植性。 设备的可靠性与服务保障：我们设计数字网络广播系统中要紧设备均为专业产品具有较高的可靠性与出色的性能表现已在国内各地成功应用并获很高的赞誉；同时产品在全国承诺所有用户享有1年的免费保用，并在国内各地建立有完善的技术服务网络，为客户提供及时有效的服务。 系统配置的经济性：我们始终遵循数字网络广播系统选用设备的性能与价格之比达到最佳的原则，保证数字网络广播系统配置具有很高的经济性与有用性基于现代化新厂房的特点，现代化的厂区内均设置数字网络广播系统。目前我们常谈论的数字网络广播系统包含二部分：公共区域的背景音乐系统、生产管理广播。下列我们将根据各系统做具体陈述。a.公共区域的背景音乐系统在公共区域设置背景音乐，能够制造舒适、与谐的氛围。随着人们文化素养的不断提高与思想意识的不断更新，现在关于公共区域背景音乐的使用已不再局限于其他公共场所，它已经被广泛的使用于所有的现代化建筑中。厂方在选用设备时，应根据资金情况尽量选用性能稳固、使用寿命长的设备。b.生产管理广播按照生产车间、办公室或者楼层设置分区广播，要紧用以生产调度与对管理的广播，也能够定时播出音乐或者广播节目等，能够起到放松紧张的心情与消除疲乏的作用。3.2 本系统实现下列功能：涵盖传统广播系统因此功能包含自动广播、音乐播放、分区寻呼讲话、灾害报警、播送通知与转播电台节目等。系统基于以太网、TVP/IP协议一线多用，充分利用公司网络资源，避免重复架设线路，有以太网接口的地方就能够接数字广播终端，真正实现广播、计算机网络的多网合一。自由点播管理人员通过遥控器操纵分布在每个广播终端完成音频服务器中数据库的任意点播。操作简单方便。可完全“拣弃上改节目播放到操纵中心的广播方法”，管理人员只需要用遥控器选择相应的节目内容，按一下播放即可！无需放碟、换带等繁琐的操作。网络广播将外接音频（CD、收音机、话筒等）接入采播工作站实时压缩成高音质数据流，并通过网络发送广播数据，安装在不一致的数字广播终端可实时同意并通过外接功放对本区域的音响进行播放。个性定时播音数字广播终端具有独立IP地址，能够单独接收服务器的个性化定时播放节目。管理人员将需要播放的节目或者语音/音乐存储在服务器硬盘上，并使用专门软件编制播放计划，系统将按任务计划实现全自动播出。多路分区播音系统可设定任意多个组播放制定的音频节目，或者对任意指定的区域进行广播讲话；服务软件可远程操纵每台终端的播放内容（划定区域播放）与音量等。紧急广播：通过广播话筒或者数字网络寻呼工作站，可对所要的分区或者全区进行广播寻呼，在对某分区寻呼时，其它分区音乐播放不受影响，操作简单、方便快捷。消防报警：火灾是难以预知的情况，在数字网络广播系统中务必考虑到消防报警广播，主机与消防报警信号采集器联接，当有火灾等紧急情况发生时，消防系统自动触发广播系统对火灾区域及相邻的区域播放语音广播，也可打开数字网络寻呼工作站进行广播。停电保护:使用微电脑操纵器存储器，具有经历功能，时钟与程序不因停电而影响，来电自动恢复程序运行。强大的电源时序功能：16路受控电源时序器，设计以顺时开、逆时关功能，我们在安装广播设备时以音源+功放+分区+音箱，依次顺序给系统设备供电，完全解决了系统在开机瞬间时产生的强大电流对设备造成损坏，大大提高了系统的稳固性及安全性，从而保证了系统的正常运转。电话远程操纵：特殊的电话远程操纵更具突破时空界限，不管你在何时何地，自要你拿起电话就能够打进系统，并对整个系统进行操作，将自己所要说的话广播到你公司的每一个角落，密码保护，他人无法侵入。特点及优势 高性价比：利用现代计算机、通讯等技术，以传统的广播系统为基础，根据用户对广播系统功能的要求，设计这套由计算机操作平台来管理，智能广播主机来操纵运行的广播系统。 高智能化：系统可实现定时、定节目、定分区的自动播放音乐，可定时操纵16路电源时序的开启与关闭，受控电源设有手动开关，方便有用，通过对周边设备电源的操纵，大大延长设备使用寿命。 高人性化：简单的即时操纵功能及全新智能化的编程模式，使系统操作更简单、更方便有用；系统可编8套程序，为满足不一致需求，可编写备用程序随时调选运行，比如主程序用于正常时间执行，备用程序用于特殊时间执行。 高精准性：内置业界高精确实时时钟芯片，精确到1秒，年误差不超过0.2秒，杜绝时间误差，寿命长、免保护。3.3厂区分区划分示意图如下图所示四、数字网络广播与主控设备方案数字网络广播系统是一套基于IP数据网络广播系统。区别于传统的音频调频与可操纵的智能广播，是真正意义上的纯数字化网络广播。应用于校园、工厂等网络建设，不仅真正实现广播、闭路、计算机网络的多网合一，其针对语言个性化、智能化产品设计，使得长期停留在概念上的网络应用及远程教育真正达到有用化目的。传统的广播，普遍使用音频或者调频方式。音频广播受到电压、功率、阻抗等因素影响，传输距离短，频率低，容易受干扰，系统扩展性差。调频广播在调制解调中引入噪声，设备老化、频点偏移也会导致信号失真。基于音频与调频传输的可操纵的智能广播，受传输方式的限制，也只能以分区、分组的方式实现操纵。缺乏独立的节目源，导致广播终端不能满足个性化的应用需求。数字网络广播，能够基于现有的网络来建设，安装时无需单独布线。基于数字网络的节目传送，每个广播点都能够有各自独立的广播节目，为广播引入日常广播提供了可行性。数字网络广播系统在物理结构上与网网完全融合，这还为共享互联网资源提供了方便。数字网络广播能够播放数字广播内容,并能够数字方式实时转播网上电台。数字网络播系统,还具有音频资源转换、多路实时采播、领导网上讲话、自动音乐打铃等功能。数字网络广播系统，符合网络化技术及远程广播的进展趋势。4.1. 本系统使用数字网络广播的特点：可实现分区域广播，语音源头可在公司任意办公室，同时能够选择特定区域进行广播或者音乐播放。整点报时或者播放音乐。能够对所分区域进行整点报时或者播放音乐，这样能够满足不一致时间上下班对音乐播放的要求。可分区实现有线无线音源音响。此功能能够满足与实现各部门举办部门级的座谈会与晚会等。各分区广播的功放参数均可在机房服务器进行调节。无需单独架设音频线路。因公司场所较大，单独架设音频线路成本较高，且不容易保护与操纵。在功能上。不仅能够完全实现广播系统的基本功能，如定时广播、分区广播、喊话等基本功能，而且还具备各分区互动点播、管理人员排课等功能。在音质上，实现了飞跃，达到CD级别（44.1KJ6位，立体声），适合于日常语音呼叫。指引广播，每个发音都能够清晰可辨。消防疏散播放中，能够有效提高听众的听感清晰度，不再为含混不清的声音所困扰。系统要紧为各个广播区域提供分区呼叫，生产调度广播与背景音乐广播等，要紧有：生产车间、办公室、公共区域、楼梯间，走道.广播系统要紧由背景音乐、分区呼叫，由电脑主机操纵构成。4.2. 设计根据 设计规范<<民用建筑电气设计规范>>GBJT1692 <<建筑设计防火规范GB5001620064.3. 设计范围及使用要求根据消防要求，公共场所均应有紧急广播，因此本工程中把背景音乐与紧急广播结合为一套数字网络广播系统。数字网络广播可按照使用功能决定播放种类，并通过对电脑操纵系统的编程来实现。4.4. 系统设计说明 系统分区广播系统按照管理区域划分：所有广播区域均可播放背景音乐，又可实现消防紧急广播功能，还可在特定区域内实现广播找人，群呼等功能。 扬声器分布每个生产车间安装若干个室内音柱；办公楼每个办公室内安装一个吸顶式音箱；厂内空地安装草地音箱或者室外音柱。 传输方式背景音乐与紧急广播共用一套传输系统及扬声器。 可根据实际需要安装市话接口、节目序时器等设备以增加4.5. 系统结构图构成数字网络广播产品有：数字网络广播主机、分控工作站、网络前置、网络音频处理器、等要紧部分。辅助设备还有交换机、音箱、话筒、录音卡座、调音台等。4.6. 网络广播总控服务器A、网络广播总控器，数字网络广播系统的操纵中心，完成数字网络处理器、权限管理等管理功能，为各采播工作站及领导工作站、通常用户工作站提供数据接口服务，为各语音终端提供定时播放与实时点播媒体服务。音频内容与节目菜单通过整理编排后，能够通过网络上传至系统服务器，管理员与通常用户能够通过web登录进行修改。B、音频流服务音频流服务，根据系统服务器的调度，对马上传输到各广播终端的音频流数据进行编解码与格式转换数据处理，保证系统服务器以CD质量的高比特率与终端进行数据同步，实时处理变速不变调的节目信号。C、采播工作采播工作，作为音源工作，完成网络电台转播、课件资源转换、音频实时采播三大要紧功能。采播工作能够将ReaIPlayer、MediaPIayer等软件接收的网上电台节目，转换成数字网络广播的数据格式，对网络语音终端实时播放，使每一个语音终端都能够收听到网上纯正的语言电台及喜爱的娱乐电台节目。采播工作能够将传统的音频文件，如磁带、录像带、CD等，通过采集压缩，转换成数字节目存储到系统服务器中。方便重复利用与同时使用。音频实时采播软件，能够直接将录音卡座、CD机、mp3播放器、广播接收机、话筒等模拟音频型号，实时采集压缩后直播到各网络语音终端。4.7. .网络寻呼工作站A、领导工作站，完成领导在网上对工厂直播的功能。董事长及各级领导，在办公室通过分控工作中心，直接讲话。能够单独对部分区域讲话，直接在网上选择与屏蔽播放区域，操作简便，勿需广播中心人工干预。广播站、保卫部、门卫等也能够通过分控中心软件对工厂广播，各自播放区域的权限能够在系统服务器上设置。还能够用来完成开展活动时的直播任务。B、分控中心，完成节目编排与定时播放编排两大功能。操作员能够通过分控工作站软件把音频资料从声卡录入分控工作站,压缩制作成音频文件，并上智能化菜单标签。然后把音频文件上传到系统服务器。上传的菜单能够在上课时通过播控手机在线显示出来，相应的课件能够供用户点播。4.8. 数字网络音频处理器数字网络音频处理器，完成网络音频流的同步接收及音频解压。基于高性能嵌入式计算机的网络语音终端,能够处理高速网络信号。使用硬件音频解码,具有自动纠错功能。高保真音效平衡，保证解码还原的音频信号，具有CD质量，与电脑输出的数码音乐具有完全相同的效果。再对网络音还原的同时能够对本地广播的音量操纵，具有报警强插功，能够达到消防广播功能。49网络语音终端网络语音终端，完成网络音频流的同步接收及音频解压。基于高性能嵌入式计算机的网络语音终端,能够处理高速网络信号。使用硬件音频解码,具有自动纠错功能。高保真音效平衡，保证解码还原的音频信号，具有CD质量，与电脑输出的数码音乐具有完全相同的效果。五、分支系统与设备广播分区子网络设计时由于室外及室内的要求及环境不一致,在线材选用上将使用到下列两种要紧线材：室外：双芯屏蔽电缆室内：平行双股音频线或者RVV2*1.5固定架：建议所有室内音箱应放置于音箱架内，音箱架可使用铁质或者不锈钢材料广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB°通常，高级写字楼走廊的本底噪声约为4852dB,超级商场的本底噪声约5863dB,繁华路段的本底噪声约7075dB0考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，即使广播服务区是写字楼，也不应把本底噪声估计得太低。据此，作为通常考虑，除了繁华热闹的场所，不妨大致把本底噪声视为6570dB(特殊情况除外)。照此推算,广播覆盖区的声压级宜在8O85dB以上。鉴于广播扬声器通常是分散配置的，因此广播覆盖区的声压级能够近似地认为是单个广播扬声器的奉献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离!等有如下关系：SPL=LM+10IgP-20IgrdB(1)天花扬声器的灵敏度级在8893dB之间；额定功率为310W°以90dB8W匡算，在离扬声器8m处的声压级约为81dB,以上匡算未考虑早期反射声群的奉献。在室内，早期反射声群与邻近扬声器的奉献可使声压级增加23dB左右。根据以上近似计算，在天花板不高于3m的场馆内，天花扬声器大体能够互相距离58m均匀配置。假如仅考虑背景音乐而不考虑紧急广播，则该距离能够增大至812m0另外，适用于中国大陆的火灾事故广播设计安装规范（下列简称规范'）有下列一些硬性规定："走道、大厅、餐厅等公众场所，扬声器的配置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m”。室外场所基本上没有早期反射声群,单个广播扬声器的有效覆盖范围只能取上文匡算的下限。由于该下限所对应的距离很短，因此原则上应使用由多个扬声器构成的音柱。馈给扬声器群组（比如音柱）的信号电功率每增加一倍（前提是该群组能够同意），声压级可提升3dB.请注意“一倍”的含义。由1增至2是一倍；而由2须增至4才是一倍。另外，距离每增加I倍，声压级将下降6dB。根据上述规则不难推算室外音柱的配置距离。比如使用额定功率为40W的室外音柱，其是单个天花扬声器的4倍以上。因此，其有效的覆盖距离大于单个天花扬声器的2倍。事实上，这个距离还能够大一些。由于音柱的灵敏度比单个天花扬声器要高（约高36dB）,而每增加6dB,距离就可再加倍。也就是说该音柱的覆盖距离能够达20m以上。但音柱的辐射角比较窄，仅在其正前方约6090度（水平角）左右内有效。具体计算仍可用式（1）.根据以上原理及工厂实际情况：考虑到有的工场机械燥声比较大，但要达到设计目的，声压级至少要达到8090o六.设备简介：基于XXXX企业是地区很有影响力的生产企业，对数字网络广播的品质及功能上有很高的要求我们通过多方认证决定选择了世界最大的音频制造商“启拓数字网络广播系统”启拓企业简介启拓电子（Wanput）是一家业务运营遍及全球20多个国家与地区高科技公司。我们致力于探索如何将尖端科技与人们的需求相融合，力求研制出高品质影音产品。我们运用新的思想与理念来打造更有价值、更值得信赖的技术体验，不断帮助客户改善其生活。Wanput公司为客户提供完整的技术产品组合。我们不但提供专业音频领域的音响解决方案，同时，也在家庭影音娱乐系统领域也有广泛的开拓。专业音响系统成功地应用于大型体育场馆、多功能会议厅、高速公路、学校医院、高端酒店与品牌旗舰店等。这一全面的产品组合让我们能够针对客户的特定需求，提供合适的产品、服务与解决方案Wanput历史。1980年，一群音乐爱好者构成了“wanput”企业，是早期音频设备生产商之一。公司进展初期是专攻研发生产世界顶级音频传输系统产品，自问世以来，产品从设计、制造、检验、出厂等一系列环节，都严格按照国际标准设计生产，同时技术上得到了美国哈弗、英国剑桥等世界知名大学的鼎力支持，并使用了最优质的组件与材料，不断创新产品，满足市场的需求。随着3D电影的迅猛进展，公司根据THX公司的严格要求，设计了家庭别墅与企事业单位自用的小型电影院系统，完全地解决了看3D电影到电影院的模式，成功的解决了名人、明星、与公众人物不便去公共场合看电影等问题。而且，这样的电影画面与音响效果毫不逊色电影院。1990年，公司荣获全球最大的音频设备制造商的称号，也是全球行业内最有影响力的品牌之一，被评为当年音频设备的最佳产品。1999年，公司再接再厉，推出了抗干扰会议话筒系列，解决了传统会议中存在的干扰源问题，让会议变得更加轻松有效率，vanput抗干扰系列受到了国家领导与众多企事业单位领导的高度推崇。2003年，Wanput专业音响产品广泛运用于美国女足世界杯的要紧场馆，包含举行开闭幕式典礼的会场,Wanput之声响彻全球。秉承追求卓著的理念，通过近30年不懈探索，产品遍布全球，新产品层出不穷。在会议系统、数字网络广播、家庭影音娱乐系统等领域取得了突出的成果。不管你是在家中或者者在工作场所，“wanput”都伴随在您的身旁，让你感受"wanputw崭新的理念与尖端科技的完美结合。启拓电子一一WanPUt集团为其亚太地区总部，要紧致力于WanPUt品牌产品包含：数字网络广播、会议系统、专业舞台音响等产品在中国大陆的销售服务、产品服务、工程技术服务、售后服务等。其产品广泛适用于工厂、学校、酒店、超市、机场、车站等各类公共场所，同时会议系统为各类型的会议室提供了良好的解决方案。公司一直坚持“务实、创新”的企业精神，并始终把“服务第一，顾客至上，高效优质,精益求精”作为自己的进展理念，致力于与广大客户携手共进，制造行业辉煌。数字网络广播主控机O产品描述12寸触摸屏操作显示，网络操纵及传输信号，远程监控、诊断与软件升级，大容量音乐存储功能，编程定时定点循环播放网络广播软件U11NfHJT数字IP网络广播婺子网络广播软件OrfiniwtE >*工工SE霖J数字网络广播软件产品描述负责音频点播服务、计划任务处理、工作站管理与权限管理等功能。为所有数字音频终端提供定时播放与实时点播服务，响应各播控器的播放请求。为工作站提供数据接口服务。音频服务器软件可将传统音频资源，转换成数字节目存储到系统服务器中，方便重复利用。消防报警、强制切换报警信号，具有定时自动开关机与远程操纵功能。数字网络音频处理器产品描述IU机架式设计，百兆网络接入，内置网络MP3解码器，2路电源管理数字网络寻呼工作站产品描述安装在主控室、分控室、领导办公室，可进行单向广播与双向对讲。带话筒直接输入，对权限同意区域广播讲话，红色提示灯，通话自动点亮；有以太网口的地方即可接入，支持自动获取IP地址，超强的跨网段能力内置扬声器，呼叫终端（或者同意终端呼叫），实现双向通话；可实现主分控工作站。受控多功能数字播放器产品描述受控型、车载型吸入式机芯，超强电子抗震、防尘，支持CD,VCD,DVD,MP3音频格式，支持USB盘MP3音乐播放。受控数字调谐器产品描述可存储FM/AM各40个频道,LCD数码显示,受控于智能中央操纵器与电脑软件,具地址码选择，可多台并机工作。16路受控电源管理器产品描述16路电源输出，受智能中央操纵器操纵/手动操纵，编程操纵定时开启/关闭系统设备电源，具地址码选择，可8台并机工作。带前置合并式广播功率放大器OOOC>OOOC®®产品描述四个独立通道，4*12OW功率输出，70V/100V/4-16Q输出纯后级广播功放100oW-I路输入，70V/100V/4-16。输出,RCAXLR插口并接。32路智能语音紧急报警器产品描述32路消防报警接口，支持短路、12V-24V等接入方式，支持N,N±1.N±5邻层报警设置，报警自动开启系统。内置多种提示音与多种报警声，USB盘MP3格式存储，存储声音随意更换，话筒输入，报警触发自动播放警报录音，默音优先功能。16路数显监听器.IiiiiiiiiiiiiIiiiiiiiiiiii：。.产品描述监听16台功放或者16个区工作状态，自动、手动操纵模式，LED显示，内置宽频扬声器，音量可调电平显示，支持外接监听扬声器主备功放切换器4主1备功放故障检测自动任意切换，LED工作状态显示。智能电话寻呼转接器产品描述电话远程操纵，来电自动转接，语音提示操作，全区与分区呼叫操纵，双向通话,电话会议，来电自动开启系统。数字网络报警矩阵产品描述32路报警短路输入接口，8路短路输出接口,系统中可使用任意多个网络报警矩阵;自动发送报警信息到服务器,服务器执行相应报警播放任务;有以太网口地方即可接入,支持跨网段与路由.吸顶喇叭KS501产品描述3W/6W,5单元,锌网喷塑，ABS塑料,频响90-15KHZ,外观尺寸168*65,开孔尺寸145室外音柱产品描述30W,铝质箱体，金属网面草坪音响T-501产品描述20W、5”防水同轴喇叭、频响150-18KHZ、外观尺寸230*210*255七、数字网络广播系统施工7.1 执行标准:民用建筑电气设计规范JGJ/T16-92中国电气装置安装工程施工及验收规范GBJ232-82电子设备雷击保护导则GB7450-87火灾自动报警系统设计规范GB50116-98建筑安装工程质量检验评定统一标准GBJ3OO-88建筑电气安装工程质量评定标准GBJ303-88TCP/IP通信协议标准IAB,RFC793791建筑与建筑群综合布线系统工程设计规范中国工程建设标准化协会7.2 要紧施工作业的要求：7.2.1 现场情况与图纸的核对：要求对现场的下列情况与图纸核对，并做好记录。（1）线槽的敷设情况有无变更。（2）线槽的尺寸及内部分隔情况。（3）线槽的标高。（4）各预埋盒（接线盒、过渡盒）位置、数量情况。（5）线槽、电管、盒有无缺损，有无锈蚀。（6）接地状况（用仪表抽测）。7.2.2 敷线督导:要求按设计要求、验收要求及现场情况进行，必要时请业主监理确认。7.2.3 查、校线缆：要求按图纸对所有线缆进行校验，并与“编号”工序放在一起进行。线缆查校包含：（1）通路试验。（2）短路试验（包含线间、对地线间）。（3）颜色区别是否正确。（4）有无缺损。（5）按图做好编号工作。7.2.4 定位、打孔安装支架、紧固件：这一作业，要紧是按图将支架安装完毕，要求是位置正确、数量正确，打孔时应按技术员要求。做好打孔模板进行定位打孔（模板孔设计应避免与钢筋相遇）。正确安装支架、紧固件，施工时应注意安全。7.2.5 开线、剥线、处理屏蔽线（含压线、封热缩管）：本工序要求：（1）查核线缆、软管及其附件。（2）按要求开线、剥线，开线长度应按现场技术员要求执行。（3）正确使用各类开线、剥线及专用工具，防止线缆受损。（4）为保护产品及防止铜线缆的氧化，操作时，务必带工作手套。（5）使用专用工具剥离屏蔽线。（6）使用阻燃压接帽进行压接。（7）对裸露部分的屏蔽线务必用热缩管（阻燃型）缩封。（8）正确及可靠处理端子与线缆的连接，确保连接可靠，无误。7.3 数字网络广播系统管路设计7.3.1 大楼弱电系统对建筑物来说是一个整体，从管理、操纵机房、弱电管道到各个信息点或者操纵点都有有关的路由。这些路由要按一定的规律，合理有序、有机地通过强/弱电系统的管路安置在大楼内。管路系统的设计，能够合理地建立强/弱电系统的各自通道。7.3.2 综合管路的内容包含了与整个弱电系统有关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽与机房。综合管路的设计与施工还牵涉到其他管路（如暖通、给排水与强电）与建筑功能的综合配管或者调整。桥架敷设预埋。7.3.3 的管线系统包含综合布线系统（PDS）,管路的设计还要考虑有关的UPS电源及接地系统。7.3.4 关于如此复杂的强/弱电子系统，管路综合设计的合理性就显得尤为重要。7.3.5 综合强/弱电系统的管路及建筑特点，我们作如下施工工艺承诺：7.4 数字网络广播系统管线工程：7.4.1 线缆在布放时两端应贴上标签，或者用记号笔做好记号，外用透明胶带纸包裹，以防止在布线中损坏或者脱落。7.4.2 线缆在布放时一定要留有余量，工作区为0.30.5米，并应盘起塞入墙盒中，以防损坏；在机房与主机房在设备位置未定的情况下通常以机房对角线长外加3米（铜缆）/6米（光缆）预留长度。7.4.3 垂直桥架每隔11.5米应有一横档，以便于将线缆固定在桥架上，使线缆均匀受力。7.4.4 管道安装后（穿线前）所有管口外露处（插座盒，过线盒）均应用管塞塞住，以防杂物入内后堵塞管道，在穿线时，所有管口均应套上塑料/橡胶管套，以防线缆在管口处擦破旧伤。7.4.5 所有模块/配线架在安装过程中均要进行现场保护，如把配线架套上塑料罩等，以防止工地现场的恶劣环境（粉尘、水等）对其电器特性造成不良影响。7.4.6 线缆的弯曲半径应严格遵循CECS89：97中国工程建设标准化协会标准建筑与建筑综合布线工程施工及验收规范中的7页5.5.6款，特别是光缆。7.4.7 管道的利用率：线槽的截面利用率=40%,预埋暗管的截面利用率=30%。按规范，喑管通常电缆布放不超过3根，平常通常每根DG20管穿2根UTP电缆，共一个双口信息插座。7.4.8 垂直干线敷设使用弱电桥架（线槽）的方式。弱电桥架的使用能够大量减少预埋管路，方便建筑施工，同时可避免Tl埋的盲目性造成的缺失，修改管线与维修都很方便。八、质保体系8、1项目施工班组务必根据设计要求与施工及验收技术规范，校对施工图，做好三级技术交底，力争在工程施工中避免因技术质量问题出现返工。8、2施工现场材料员严把材料质量关，拒绝一切"三无''产品材料进入现场，所有进场材料产品及时验收、核对，务必符合设计与施工质量要求，做好送检、封样材料的准备工作。8、3项目部经理认真做好班前后技术指导工作，严格把好施工技术复核及分项工程，隐蔽工程的验收，上道工序未经验收不得进行下道工序的施工。8、4项目实现否决权，专职设置质量员，执行质量监督，确保工程质量的跟踪管理，及时会同甲方监理抓好质量工作。8、5及时做好技术资料的整理，做到与施工同步真实。8、6根据工程特点，交叉项目及关键施工部位进行有效分解与单项全面分条，经公司主任工程师批准实施。明确岗位责任制，谁施工谁负责，做好工程质量创优意识，做到精心施工。九、数字网络广播系统的培训9.1 培训对象系统管理、保护技术人员、系统操作员9.2 培训内容1、集中教学培训内容、数字网络广播系统的要领性介绍及有关知识简述；、数字网络广播系统的系统结构总体介绍；、数字网络广播系统的功能特点，联接方式及安装操作讲解。2、使用人员培训内容、机房各项设备功能介绍；、主控主机（节目下载及触摸屏）、矩阵系统的使用与操作：、设备功能的灵活应用；、通过理论培训与实践操作培训，使操作人员对设备有个系统的认识与熟悉，能对系统进行训练的操作产可对觉故障进行排除，使系统能正常运行及得到良好保养。9.3培训达到的要求：1系统操作员：熟悉整个系统的结构，熟悉系统的基本硬件及有关软件知识。能熟练操作整个系统，能简单地保护系统;具备通常操作人员的技能。2系统管理保护员能保护整个系统；能对系统的软硬件进行编程与调整；具备系统管理人员的技能；十、数字网络广播系统工程的验收10.1 方法及执行标准：1 .厅堂扩声系统特性指标GYJ25-862 .厅堂扩声特性测量方法GB4959-953 .会议系统电及音频性能要求GBJ76-844 .声系统设备互连用连接器的应用GB/T14197-935 .声系统设备互连的优选配接值GB/T14947-946 .视听系统设备互连用连接器的应用GB/T15644-95；7 .视听、视频与电视系统中设备互连的优选配接值GB/T15859-1995；8 .声系统设备通常术语解释与计算方法GB12060-89；9 .民用建筑电气设计规范JGJZTl6-92。10 .30MHZ-IGHZ声音与电视信号的电缆分配系统GB6510-8611 .30MHZ-IGHZ声音与电视信号的电缆分配系统设备与部件：性能参数要求GBl1318.2-8912 .30MHz-IGHz声音与电视信号的电缆分配系统验收规则SJ2846-8813 .工业企业通信接地设计规范GBJ79-8514 .智能建筑设计标准DBJ08-47-95十、设备清单数字网络广播清单序号设备名称技术参数型号品牌数量单位主操纵设备A1数字网络广播主控机12寸触摸屏操作显示，网络操纵及传输信号，远程监控、诊断与软件升级，大容量音乐存储功能，编程定时定点循环播放K-900wanput1台2网络广播软件软件：负责音频点播服务、计划任务处理、工作站管理与权限管理等功能。为所有数字音频终端提供定时播放与实时点播服务，响应各播控器的播放请求。为工作站提供数据接口服务。音频服务器软件可将传统音频资源，转换成数字节目存储到系统服务器中，方便重复利用。消防报警、强制切换报警信号，具有定时自动开关机与远程操纵功能。V5.0wanput1套3数字网络音频处理渊IU机架式设计，百兆网络接入，内置网络MP3解码器，2路电源管理K-100Bwanput16台4数字网络寻呼工作站安装在主控室、分控室、领导办公室，可进行单向广播与双向对讲。带话筒直接输入，对权限同意区域广播讲话，红色提示灯，通话自动点亮：有以太网口的地方即可接入,支持自动获取IP地址，超强的跨网段能力内置扬声器，呼叫终端（或者同意终端呼叫），实现双向通话：可实现主分控工作站。K-300Fwanput1台5受控多功能数字播放器受控型、车载型吸入式机芯，超强电子抗震、防尘，支持CD,VCD,DVD,MP3音频格式，支持USB盘MP3音乐播放。KL-230Awanput1台6受控数字调谐器可存储FM/AM各40个频道,LCD数码显示,受控于智能中央操纵器与电脑软件，具地址码选择，可多台并机工作。KL-260Awanput1台716路受控电源管理器16路电源输出，受智能中央操纵器操纵/手动操纵，编程操纵定时开启/关闭系统设备电源，具地址码选择，可8台并机工作。KH-16Dwanput1台8带前置合并式广播功率放大器四个独立通道，4*12Ow功率输出，70V/100V/4T6Q输出PZ-4120wanput4纯后级广播功放100OW-I路输入,70V/100V/4T6C输出,RCAXLR插口并接。PZ1000wanput1台32路智能语音紧急报警器32路消防报警接口，支持短路、12V-24V等接入方式，支持N,N±L.N±5邻层报警设置，报警自动开启系统。内置多种提示音与多种报警声，IJSB盘MP3格式存储，存储声音随意更换，话筒输入，报警触发自动播放警报录音，默音优先功能。KE-32Jwanput1台16路数显监听器监听16台功放或者16个区工作状态，自动、手动操纵模式，LED显示，内置宽频扬声器，音量可调电平显示，支持外接监听扬声器KJ-16Jwanput1台主备功放切换器4主1备功放故障检测自动任意切换,LED工作状态显示。KJ-320wanput1台智能电话寻呼转接渊电话远程操纵，来电自动转接，语音提示操作，全区与分区呼叫操纵，双向通话，电话会议，来电自动开启系统。KH-220wanput1台9数字网络报警矩阵32路报警短路输入接口，8路短路输出接口，系统中可使用任意多个网络报警矩阵；自动发送报警信息到服务器,服务器执行相应报警播放任务；有以太网口地方即可接入,支持跨网段与路由.K-32Bwanput1台扬声器设备B1吸顶喇叭3W/6W,5"单元,锌网喷塑,ABS塑料,频响90T5KHZ,外观尺寸168*65,开孔尺寸145KS-501
