普通硅酸盐水泥、碱激发水泥.docx

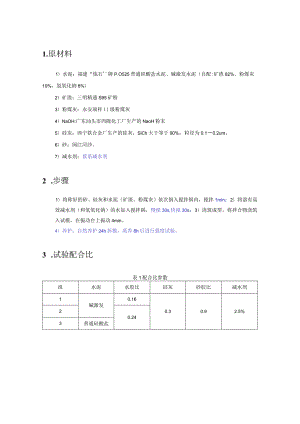

1.原材料1）水泥：福建“炼石''牌P.O525普通硅酸盐水泥、碱激发水泥（自配:矿渣82%、粉煤灰10%、氢氧化钠8%）2）矿渣：三明精通S95矿粉3）粉煤灰：永安瑞祥11级粉煤灰4）NaOH:广东汕头市西陇化工厂生产的NaoH粉末5）硅灰：西宁铁合金厂生产的硅灰，SiCh大于等于90%，粒径为0.10.2um。6）砂：闽江河沙。7）减水剂：蔡系减水剂2 .步骤1）将称好的砂、硅灰和水泥（矿渣、粉煤灰）依次倒入搅拌锅内，搅拌1min；2）将溶有高效减水剂（和氢氧化钠）的水加入搅拌锅，慢搅30s,快搅30s；3）浇筑成型。将拌合物浇筑入试模，在振动台上振动4min。4）养护：自然养护24h拆模，蒸养8h后进行强度试验。3 .试验配合比表1配合比参数组水泥水胶比硅灰砂胶比减水剂1碱激发0.160.30.92.5%20.243普通硅酸盐4.试验过程4.L工作性图4-1第1组（水胶比0.16的碱激发水泥RPC）成型后效果图4-2第2组（水胶比0.24的碱激发水泥RPC）成型后效果图44第1组（水胶比0.16的碱激发水泥RPO试件侧面图4-6第3组（水胶比0.24的普通水泥RPC）成型后效果图4-73组试块断面形态问题：与之前实验结果不同，这次是相同水胶比的情况下普通水泥RPC的工作性较差。分析原因：1.可能是由于两次试验使用的减水剂不同导致的。2.搅拌的机制不同，普通水泥RPC可能更适合搅拌时间长的搅拌方式。4.2.强度图4-8抗折破坏3组试块抗折强度均较小，为脆性断裂，测不出数值。图4-9抗压破坏抗压破坏模式均相同，40404Omm立方体范围外发生断裂(图中为两端断裂)，立方体范围内为典型受压破坏模式。表4-1抗压强度试验结果组试验结果(KN)平均值(KN)抗压强度(MPa)1183.41183.36182.20182.29201.06189.80187.02116.92142.93138.41145.07147.49145.36138.41142.9589.33173.05175.02187.79153.07196.44115.08183.08114.4注：第3组试验结果不合格，153.07和115.08均超出平均值的10%。但作为预实验，可以作为参考,计算平均值时不考虑153.07和115.08。试验发现，相同水胶比情况下，普通RPC强度较高。5.总结我觉得，碱激发水泥取代普通水泥并没有表现出很好的优越性。
