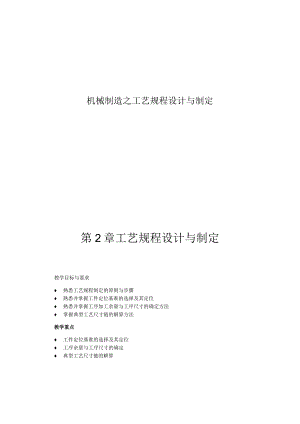

机械制造之工艺规程设计与制定第2章工艺规程设计与制定教学目标与要求 熟悉工艺规程制定的原则与步骤 熟悉并掌握工件定位基准的选择及其定位 熟悉并掌握工序加工余量与工序尺寸的确定方法 掌握典型工艺尺寸链的解算方法教学重点 工件定位基准的选择及其定位 工序余量与工序尺寸的确定 典型工艺尺寸链的解算2.1 工艺规程制定的基本原则与步骤1 .制定工艺规程的原则制定工艺规程的总体原则是优质、高产、低消耗，即在保证产品质量的前提下，尽可能提高生产率与降低成本。同时，还应在充分利用本企业现有生产条件的基础上，尽可能使用国内外先进工艺技术与检测技术，在规定的生产批量下使用最经济并能取得最好经济效益的加工方法，此外还应保证工人具有良好而安全的劳动条件。2 .制定工艺规程的原始资料产品装配图与零件图与产品验收的质量标准。零件的生产纲领及投产批量、生产类型。毛坯与半成品的资料、毛坯制造方法、生产能力及供货状态等。现场的生产条件，包含工艺装备及专用设备的制造能力、规格性能、工人技术水平及各类工艺资料与相应标准等。国内外同类产品的有关工艺资料等。3 .制定工艺规程的步骤制定工艺规程的要紧步骤如下。计算零件生产纲领，确定生产类型。图样分析，要紧进行零件技术要求分析与结构工艺性分析。选择毛坯，确定毛坯制造方法。拟定工艺路线，选择表面加工方法，划分加工阶段，安排加工顺序等。确定各工序所用机床及工艺装备。确定各工序的加工余量及工序尺寸。确定各工序的切削用量与工时定额。填写工艺文件，即填写工艺过程卡、工艺卡、工序卡等。2.2 机械零件的结构工艺性分析评价2.2.1 概念1 .零件表面构成零件的结构千差万别，但都是由一些基本表面与特形表面所构成。基本表面要紧有内外圆柱面、平面等；特形表面要紧指成型表面。2 .零件表面组合情况分析关于零件结构分析的另一方面是分析零件表面的组合情况与尺寸大小。组合情况与尺寸大小的不一致，形成了各类零件在结构特点与加工方案选择上的差别。在机械制造业中，通常按零件结构特点与工艺过程的相似性，将零件大体上分为轴类、箱体类、盘体类等。3 .零件的结构工艺性分析零件结构工艺性是指零件的结构在保证使用要求的前提下，是否能以较高的生产率与最低的成本而方便地制造出来的特性。许多功能相同而结构不一致的零件，它们的加工方法与制造成本往往差别很大，因此应认真分析零件的结构工艺性。2.2.2典型实例表2-1列出了常见零件机械加工工艺性对比的示例。零件机械加工工艺性对比工艺性合理说明键槽的尺寸、方位相 同，可在一次装夹中 加工出全部键槽，以 提高生产效率孔中心与箱体壁之间 尺寸太小，无法引进 刀具减少接触面积，减 少加工量，提高稳 固性Un4避免深孔加工，提高连接强度,节约材料，减少加工量续表工艺性合理说明工艺性不合理/./'/为减少刀具种类与换刀时间，应设计为相同的宽度为便于加工，内螺纹 根部应有退刀槽为便于加工，槽的底面不应与其他加工面重合为便于一次加工，生产效率高，凸台表面应处于同一水平面2.3零件毛坯的选择与确定2.3.1 毛坯类型机械制造中常用的毛坯有下列几种。1 .铸件形状复杂的毛坯宜使用铸造方法制造。目前生产中的铸件大多数是用砂型铸造的，少数尺寸较小的优质铸件可使用特种铸造，如金属型铸造、离心铸造、熔模铸造与压力铸造等。2 .锻件锻件有自由锻与模锻两种。自由锻件的加工余量大，锻件精度低，生产率不高，要求工人的技术水平较高，适用于单件小批生产。模锻件的加工余量小，锻件精度高，生产率高，但成本也高，适用于大批大量生产且小型锻件。3 .型材下料件型材下料件是指从各类不一致截面形状的热轧与冷拉型材上切下的毛坯件。如角钢、工字钢、槽钢、圆棒料、钢管、塑钢等。热轧型材的精度较低，适用于通常零件的毛坯。冷拉型材的精度较高，多用于毛坯精度要求较高的中小型零件与自动机床上加工零件的毛坯。型材下料件的表面通常不再加工，但需注意其规格。4 .焊接件焊接件是用焊接的方法将同种材料或者不一致种材料焊接在一起，从而获得的毛坯，如焊条电弧焊、菰弧焊、气焊等。焊接方法特别适宜于实现大型毛坯、结构复杂毛坯的制造。焊接的优点是生产周期短、效率高、成本低，但缺点是焊接变形比较大。5 .3.2毛坯选择的方法在进行毛坯选择时，应考虑下列因素。1 .零件材料的工艺性零件材料的工艺性是指材料的铸造、锻造、切削性与热处理性能等与零件对材料组织与力学性能的要求，比如材料为铸铁或者青铜的零件，应选择铸件毛坯。2 .零件的结构形状与外形尺寸通常用途的阶梯轴，如台阶直径相差不大，单件生产时可用棒料；若台阶直径相差较大,则宜用锻件，以节约材料与减少机械加工量。大型零件毛坯受设备条件限制，通常只能用自由锻件或者砂型铸造件；中小型零件根据需要可选用模锻件或者特种铸造件。3 .生产类型大批大量生产时，应选择毛坯精度与生产率均高的先进毛坯制造方法，使毛坯的形状、尺寸尽量接近零件的形状、尺寸，以节约材料，减少机械加工量，由此而节约的费用往往会超出毛坯制造所增加的费用，以获得良好的经济效益。单件小批生产时，若使用先进的毛坯制造方法，则所节约的材料与机械加工成本，相关于毛坯制造所增加的设备与专用工艺装备费用就得不偿失了，故应选择毛坯精度与生产率均比较低的通常毛坯制造方法，如自由锻与手工砂型铸造等方法。4 .生产条件选择毛坯时，应考虑现有生产条件，如现有毛坯的制造水平与设备情况，外协的可能性等。在可能时，应尽量组织外协，实现毛坯制造的社会专业化生产，以获得好的经济效益。5 .充分考虑利用新技术、新工艺与新材料随着毛坯制造专业化生产的进展，目前毛坯制造方面的新工艺、新技术与新材料的应用越来越多，精铸、精锻、冷轧、冷挤压、粉末冶金与工程塑料的应用日益广泛，这些方法能够大大减少机械加工量，节约材料并有十分显著的经济效益。2.3.3毛坯选择实例为使工件安装稳固，有些铸件毛坯需要铸出工艺搭子。工艺搭子在零件加工后应切除。为提高机械加工生产率，关于一些类似图2-1所示须经锻造的小零件，常将若干零件先锻造成一件毛坯，经加工之后再切割分离成单个零件。关于一些垫圈类较小零件，应将多件合成一个毛坯，先加工外圆与切槽，然后再钻孔切割成若干个零件，如图2-2所示。图2-2垫圈的整体毛坯及加工2.4工件的定位基准与定位2.4.1 定位基准的选择工件在装夹时务必根据一定的基准，否则便无法实现正确定位与夹紧，为此先讨论基准的概念。1 .基准的概念在零件的设计与制造过程中，确定生产对象上的某些点、线、面的位置时所根据的那些点、线、面就是基准。按照作用的不一致，基准可分为设计基准与工艺基准2大类。(1)设计基准。就是设计工作图上所使用的基准。如齿轮的内孔、外圆与分度圆的设计基准是齿轮的轴线，两端面能够互为基准。(2)工艺基准。就是加工或者装配过程中所使用的基准。它又分为工序基准、定位基准、测量基准与装配基准。工序基准：工序图上用来确定本工序所加工表面加工后的尺寸、形状与位置的基准。定位基准：就是在加工中用作定位的基准。测量基准：就是测量时所使用的基准。装配基准：装配时用来确定零件或者部件间相互位置所选用的基准。本节仅重点介绍定位基准。2.定位基准的选择定位基准分为精基准与粗基准。(1)粗基准的选择。在起始工序中，只能选用未经加工过的毛坯表面作为定位基准，这种基准称之粗基准。粗基准在同一方向只同意使用一次。粗基准的选择，要紧考虑如何保证加工表面与不加工表面之间的位置与尺寸要求，加工表面的加工余量是否均匀与足够，与减少装夹次数等。选择粗基准时应坚持如下原则。假如零件上有一个不需要加工的表面，在该表面能够被利用的情况下，应尽量选择该表面作为粗基准。假如零件上有几个不需要加工的表面,应选择其中与加工表面有较高位置精度要求的不加工表面作为第1次装夹的粗基准。假如零件上所有表面都需要机械加工，则应选择加工余量最小的毛坯表面作为粗基准。同一尺寸方向上，粗基准只能使用一次。图23粗基准选择示例粗基准要选择平整、面积大的表面。如图2-3所示，内孔与端面需要加工，外圆表面不需要加工。铸造时内孔B与外圆A之间有偏心。为保证加工后零件的壁厚均匀，即内、外圆同心度好，应以不加工表面A作为粗基准来加工内孔8(使用三爪卡盘夹持外圆)；若以内孔8作为粗基准（用四爪卡盘夹持外圆，然后按内孔找正定位），则加工后内孔与外圆不一致轴，壁厚必定不均匀。如图2所示的机床床身，要求导轨面应有较好的耐磨性，以保持其导向精度。由于铸造时的浇注位置（床身导轨面朝下）决定了导轨面处的金属组织均匀而致密，为此，应选择导轨面作为粗基准，先加工床腿底面，如图2/（a）所示；然后再以床腿底面为基准加工导轨面，如图24（b）所示，这样就能保证导轨面的加工余量小而均匀。如图2-5所示，以表面B为粗基准加工表面A之后，若仍以表面B为粗基准来加工表面C,由于作为粗基准的毛坯表面通常精度比较低，两次装夹会出现较大误差，故不能保证工件轴心线在前后两次装夹中位置的一致性，则必定导致加工后的表面A与C之间产生较大的同轴度误差。图2-4机床床身加工的粗基准选择图25粗基准重且使用示例（2）精基准的选择。用加工过的表面作为定位基准，便称之精基准。选择精基准时应坚持下列5个原则。基准重合原则：以设计基准为定位基准，可避免基准不重合误差，用调整法加工零件时，假如基准不重合，将出现基准不重合误差。所谓调整法，是指预先调整好刀具与机床的相对位置，并在一批零件的加工过程中保持这种相对位置不变的加工方法。与之相对应的是试切法加工，即试切一测量一调整一再试切，循环反复直至达到零件尺寸要求。试切法适用于单件小批生产下的逐个零件的加工。基准统一原则：选用统一的定位基准来加工工件上的各个加工表面，以避免基准转换而带来的误差，它有利于保证各表面的位置精度，可简化工艺规程与夹具的设计与制造，缩短生产准备周期。典型的基准统一原则要紧表达在轴类零件、盘类零件与箱体类零件。轴的精基准为轴两端的中心孔；齿轮是典型的盘类零件，常以中心孔及一个端面为精基准；而箱体类零件常以一个平面及平面上2个定位用的工艺孔为精基准。自为基准原则：当某些精加工表面要求加工余量小而均匀时，可选择该加工表面本身作为定位基准，以提高加工面本身的精度与表面质量。图2-4所示的机床床身零件在最后精磨床身导轨面时，经常在磨头上装上百分表，床身置于可调支承上，以导轨面本身为基准进行找正定位，来保证导轨面与磨床工作台平行，然后进行磨削加工，这样可使磨削余量小而均匀，以利于提高导轨面的加工质量与磨削生产率。自为基准原则在生产中有着较多的运用，如拉孔、浮动较孔、施磨孔与攻螺纹等，这些都是以加工面本身作为定位基准的实例。互为基准原则：若工件上存在2个相互位置精度有要求的表面时，那么在加工中让这2个表面互相作为定位基准，反复加工另一个面，便称之互为基准原则。互为基准原则不仅符合基准重合原则，而且在反复加工过程中可使两加工表面获得高的位置精度，旦使加工余量小而均匀。因此一些同轴度或者平行度等相互位置精度要求较高的精密零件在加工中经常使用这一原则。图2-6基准垂合示例保证工件定位准确，夹紧安全可靠，操作方便、省力的原则：如图2-6所示，表面A、B及底面。已经加工过，要加工表面C。为了遵循基准重合原则，应选择加工面C的设计基准面A作为定位基准。这样按调整法加工时，表面C对设计基准4的位置精度的保证，只要。面对A面的平行度误差不超过0.05mm,位置尺寸Li的加工误差不超过其设计公差，就能保证加工精度。但是，当表面C的设计基准不是A面而是B面时，若仍以A面作为定位基准，就违背了基准重合原则，则必定要产生基准不重合误差。2.4.2工件定位原理1.六点定位原理任何一个自由刚体，在空间均有6个自由度，即沿空间坐标轴x、y、z3个方向的移动与绕此三坐标轴的转动。工件定位的实质就是限制工件的自由度。若在x-y平面上设置3个不共线的抽象支承点（如图2-7所示点1、2、3）,工件紧靠在这3个支承点上，便限制了工件的¥、学、z3个自由度；在X-Z平面上设置2个抽象支承点4、5（在理论上这2点尽量相距远一点，它们的连线与x-y平面平行），工件紧靠这2个支承点便可限制2、92个自由度；在yz平面上设置1个支承点6,工件靠向它便限制了犬自由度。由此可见，工件安装时要紧靠机床工作台或者夹具上的这6个支承点，它的6个自由度即被全部限制，工件便获得一个完全确定的位置。工件定位时，用夹具上合理分布的6个支承点与工件的定位基准相接触来限制其6个自由度，使其位置完全确定，称之六点定位原理。六点定位原理是工件定位的基本法则。用于实际生产时，这些支承点应是具有一定形状的几何体，这些限制工件自由度的几何体就是定位元件。图2-7工件六点定位原理关于六点定位原理作下列2点说明。6个支承点务必适当分布。若3个支承点分布在一直线上，就不可能限制3个自由度;若不在一条线上的3个支承点所形成的三角形面积越大，则定位就越稳固。工件与定位支承点相接触就实现了定位，至于工件在加工过程中始终保持已定好的位置不变则是靠夹紧来实现的。另外，若认为工件定位后夹紧前在支承点的反方向仍有移动的可能性，便认为定位不确定，这种懂得是错误的。在实际生产中，定位支承点总是以具体定位元件来实现的，因此直接分析各类定位元件所能限制的自由度，与它们的组合所能限制的自由度，对研究定位问题更具有实际意义。表2-2列出了常用定位元件所能限制的自由度。续表工件的定位面夹具的定位元件外圆柱面圆锥面圆柱销圆锥销心轴V形块定位套锥顶尖及锥度心袖定位情况1块短V形块2块短V形块1块长V形块I-1*'I;.;图小/1F限制自由度X、ZX、Z、旦、ZA2、$、Z定位情况1个短定位套2个短定位套1个长定位套图示vrfrX1意,l.÷限制自由度火Zy、z、夕、z八Z、Z定位情况固定顶尖浮动顶尖锥度心轴图示11-,.e.!/L.l,X限制自由度x>y>zXy2X、了、z、¥、Z2.工件自由度的限制工件定位时，影响加工精度要求的自由度务必限制，不影响加工精度要求的自由度可限制也可不限制，具体视加工情况而定。因此，按照工件加工要求确定工件务必限制的自由度数是工件定位中首要解决的问题。(I)完全定位与不完全定位。加工时工件的6个自由度被完全限制的定位称之完全定位。但生产中并不是所有工序都需要使用完全定位的方式，毕竟应该限制几个自由度与哪几个自由度，应由工件的加工要求来决定。工件的6个自由度没有被完全限制的现象便称之不完全定位。比如在一个长轴上铳一个两头不通的键槽，加工要求除了键槽本身的宽度、深度与长度外，还需保证槽距轴端的尺寸及槽对外圆轴线的对称度，如今除绕工件轴线转动的自由度不需限制外，其余5个自由度均需限制。再如在平面磨床上磨削平板型零件的平面时，也是一个不完全定位的例子。(2)欠定位与过定位。在工件加工中应该限制的自由度而没有被限制的现象，称之欠定位。我们明白，在满足加工要求的前提下，使用不完全定位是同意的。但是根据加工要求应该限制的自由度而没有被限制的现象是绝对不同意的，由于欠定位是不能保证加工要求的。工件的某个自由度被重复限制的现象称之过定位。图2-8所示为加工连杆小头孔时的定位方式。图2-8(a)所示为定位正确，短圆柱销1限制了元、y2个移动自由度，支承面3限制了攵、y、N3个自由度，挡销2限制了？自由度，这是一个完全定位；图2-8(b)所示为过定位，由于长圆柱销限制了工件元、了、戈、y4个自由度，而支承面限制了工件N、¥、y3个自由度,其中自由度攵、y被重复限制。在定位元件与工件制造精度不高的情况下，过定位一方面会使工件无法装入夹具中；另一方面即使工件装在夹具上，夹紧时也会引起工件或者夹具定位元件的变形，以致无法保证工件的加工精度。图28连杆的定位分析1 一短圆柱销：2挡销：3一支承而图2-9跟刀架过定位图2.5工艺路线的拟定1 .5.1表面加工方法的选择零件上各类典型表面都有多种加工方法(车、铳、刨、磨、像、钻等)，但每种加工方法所能达到的加工精度与表面粗糙度相差较大。在拟定零件机械加工工艺路线时，表面加工方法的选择应根据零件各表面所要求的加工精度与表面粗糙度，应尽可能选择与经济加工精度与表面粗糙度相习惯的加工方法。2 .经济加工精度所谓经济加工精度(简称经济精度)，是指在正常生产条件下(使用符合质量标准的设备、工艺装备与标准技术等级的工人,不延长加工时间),使用某种加工方法所能达到的加工精度。各类加工方法都有一个经济加工精度与表面粗糙度的范围。选择表面加工方法时，应使工件的加工要求与之相习惯。各类加工方法的经济精度详见表2-3、表2-4与表2-5。表2-3外圆加工的方法加工方法加工性质加工经济精度(IT)表面粗糙度m车粗车13-1280-10半精车1170102.5精车8751.25金刚石车651.25-0.02外磨粗磨9810-1.25半精磨8-72.50.63精磨761.250.16精密磨650.320.08镜面磨50080.008研磨粗研650.63-0.16精研50.32-0.04超精加工精50.320.08精密50.160.01砂带磨精磨650.16-0.02精密磨50.04-0.01滚压761.250.16表2-4孔加工方法加工方法加工性质加工经济精度(IT)表面粗糙度RJm钻实心材料12-1120-2.5扩粗扩1220-10铸或者冲孔后一次扩12Il精扩IO102.5较辛精较11-10105精锐9-85L25细较761.250.32拉粗拉11105-2.5精拉972.50.63膛粗镖1220-10半精镇Il105精镣1085-1.25细馍7-61.25-0.32内磨粗磨910-1.25精磨871.25-0.32衍粗布651.25-0.32精斯50.32-0.04研粗研6-51.25-0.32精研50.32-0.01滚压870.63-0.16表2-5平面加工方法加工方法加工性质加工经济精度（IT）表而粗糙度RJm周铳粗铳1211205精铳105-1.25端铳粗铳1211205精铳1095-0.63车半精军117010-5精车910-2.5细车（金刚石车）8-71.25-0.63刨粗刨12712070精刨10-910-2.5宽刃精刨971.25-0.32平磨粗磨95-2.5半精磨872.51.25精磨70.63-0.16精密磨60.16-0.016刮研手工刮研1020点25mm25mm1.25-0.16研磨粗研760.630.32精研50.32-0.083 .选择表面加工方法应考虑的要紧因素在选择表面加工方法时，除应保证加工表面的加工精度与表面粗糙度外，还应综合考虑如下因素。（1）工件材料的性质。加工方法的选择常要受到工件材料性质的限制。比如淬火钢的精加工要用到磨削，而有色金属的精加工不宜使用磨削（易堵塞砂轮），通常使用金刚镇或者高速精细车等高速切削方法。（2）工件的形状与尺寸。形状复杂、尺寸较大的零件，其上的孔通常不使用拉削或者磨削，应使用锋削；直径较大（d>60mm的孔）或者长度较短的孔，宜选镇削；孔径较小时宜使用较削。（3）生产类型。加工方法的选择应与生产类型相习惯，关于大批大量生产，应尽可能选用专用高效率的加工方法，如平面与孔的加工选用拉削方法；而单件小批生产应尽量选择通用设备与常用刀具进行加工，如平面使用刨削或者铳削，但刨削因生产率低，在成批生产以上逐步被铳削所代替。关于孔加工来说，因锋削刀具简单，在单件小批生产中得到广泛地应用。(4)具体生产条件。工艺人员务必熟悉企业的现有加工设备及其工艺能力，工人的技术水平，与利用新工艺、新技术的可能性等。只有做到熟练掌握，方能充分利用现有设备与工艺手段，挖掘企业潜能。4 .各类表面的典型加工路线在综合考虑各类因素而选择某种加工方法后，即可拟定它们的预加工方案，与热处理工序的适当插入。下面介绍几种典型表面的加工路线。(1)外圆表面的加工路线。粗车一半精车一精车：常用材料，中等要求的工作表面。粗车一半精车一粗磨一精磨：需要淬硬的材料，要求较高的工作表面。粗车一半精车一精车一金刚石车：要求高的铜、铝等合金工件。粗车一半精车一粗磨一光整加工或者(超)精密加工：黑色金属材料，表面精度、粗糙度要求质量高的表面。外圆表面加工路线如图2-10所示。图2-10外圆表面的加工路线(2)孔加工路线。孔加工常用的加工路线如下。钻孔一扩孔一较一精较：要紧用于中、小直径(d<50mm)的精密孔。钻或者扩(粗獴)一粗拉一精拉：用于大量生产中尺寸中等的孔、花键孔或者带键槽的孔。钻或者粗锋一半精像一精镇一浮动镇一金刚镇：广泛用于箱体零件的孔系加工、有色金属零件的精密孔的加工，具有高的生产率。钻或者粗镇一半精铺一粗磨一精磨一所磨或者研磨:要紧用于淬硬零件或者要求高的零件。孔加工常用加工路线如图2-11所示。图2/1孔加工路线（3）平面加工路线。平面加工方法要紧是铳削、刨削与磨削，其加工路线有如下4条。粗铳一半精铳一精铳一高速铳：用于精度与粗糙度要求高的平面加工，生产率高。 粗刨一半精刨一精刨一刮或者研磨：多用于单件、小批生产，生产率低。 粗铳（刨）一半精铳（刨）一粗磨一精密磨、导轨磨、研磨、砂带磨：要紧用于淬硬零件与精度要求高、表面粗糙度值要求小的平面加工。 粗拉一精拉：用于大量生产，特别适用于冷拉铸件。平面加工路线如图2-12所示。图2-12平面加工路线2.5.2 加工阶段的划分粗加工阶段：要紧切除各加工表面的大部分加工余量。此阶段应尽量提高生产率。半精加工阶段：完成次要表面的终加工，并为要紧表面的精加工作准备。精加工阶段：保证各要紧表面达到图样的全部技术要求，此阶段的要紧问题是保证加工质量。超精加工阶段：当零件上有要求特别高的表面时，需在精加工之后再用精密磨削、金刚石车削、金刚镇、研磨、苑磨、抛光或者无屑加工等达到图样要求的精度。2.5.3 加工顺序的确定1 .机械加工顺序的安排原则通常原则如下。先粗后精。即粗加工一半精加工一精加工，最后安排要紧表面的终加工。先主后次。零件的要紧工作表面、装配基准应先加工，以便尽快为后续工序的加工提供精基准。先面后孔。这是由于平面定位比较稳固可靠，故关于箱体、支架、连杆等类平面轮廓尺寸较大的零件，通常先加工平面，然后以平面定位再去加工孔。基面先行。在各阶段中，先加工基准面，然后以其定位去加工其他表面。止匕外，除用作基准的表面外，精度越高、粗糙度Ra值越小的表面应放在后面加工，以防铁屑等划伤。2 .热处理工序的安排热处理工序在工艺路线中的位置安排，要紧由零件的材料及热处理的目的来决定。为了改善工件材料的切削加工性、消除残余应力，正火与退火常安排在粗加工之前；若为最终热处理作组织准备，则调质处理通常安排在粗加工与精加工之间进行；时效处理用以消除毛坯制造与机械加工中产生的内应力；为了提高零件的强度，表面硬度与耐磨性及防腐等，淬火及渗碳淬火（淬火后应回火）、氟化、氮化等应安排在精加工磨削之前进行；关于某些硬度与耐磨性要求不高的零件，调质处理也可作为最终热处理，其工序位置应安排在精加工之前进行；表面装饰性发蓝、镀层处理，应安排在全部机械加工完后进行。3 .辅助工序的安排（1）检验工序。为了确保工件的加工质量，应合理安排检验工序。通常在重要关键工序前后，各加工阶段之间及工艺过程的最后均应安排检验工序。（2）划线工序。在单件、小批生产中，对一些形状复杂的铸件，为了在机械加工中安装方便，并使工序余量均匀，应安排划线工序。（3）去毛刺与清洗。切削加工后在零件表层或者内部有的时候会留下毛刺，它们将会影响装配质量甚至影响产品的性能，应专门安排去毛刺工序。工件在装配前，应安排清洗工序。清洗一方面要去掉黏附在工件表面上的砂粒；另一方面要清洗掉易使工件发生锈蚀的物质，比如切削液含有的硫、氯等物质。（4）特殊需要的工序。如平衡应安排在零件或者部件完成后。退磁工序则通常安排在精加工之后、终检之前。2.5.4工序的集中与分散在选定零件各表面的加工方法及加工顺序之后，制定工艺路线时可使用2种完全相反的原则，一是工序集中原则，另一是工序分散原则。所谓工序集中原则，就是每一工序中尽可能包含多的加工内容，从而使工序的总数减少，实现工序集中；而工序分散原则正好与工序集中原则含义相反。工序集中与工序分散各有特点，在制定工艺路线时，毕竟使用哪种原则须视具体情况决定。1.工序集中的优点可减少工件的装夹次数。在一次装夹下即可把各个表面全部加工出来，有利于保证各表面之间的位置精度与减少装夹次数。特别适合于表面位置精度要求高的工件的加工。可减少机床数量与占地面积，同时便于使用高效率机床加工，有利于提高生产率。简化了生产组织计划与调度工作。由于工序少、设备少、工人少，自然便于生产的组织与管理。工序集中的最大不足之一是不利于划分加工阶段；二是所需设备与工装复杂，机床调整、维修费时，投资大，产品转型困难。工序分散的优点与不足正好与上述相反。其优点是工序包含的内容少，设备工装简单、维修方便，对工人的技术水平要求较低，在加工时可使用合理的切削用量，更换产品容易；缺点是工艺路线较长。2.工序集中与工序分散的实际应用在拟定工艺路线时，工序集中或者分散影响整个工艺路线的工序数目。具体选择时，根据如下。（1）生产类型。关于单件、小批生产，为简化生产流程、减少工艺装备，应使用工序集中。特别数控机床与加工中心的广泛使用，多品种小批量产品几乎全部使用了工序集中；中批生产或者现场数控机床不足时，为便于装夹、加工检验，并能合理均衡地组织生产，宜使用工序分散的原则。（2）零件的结构、大小与重量。关于尺寸与重量大、形状又复杂的零件，宜使用工序集中，以减少安装与搬运次数。为了使用自动机床，中、小尺寸的零件，多数也使用了工序集中。（3）零件的技术要求与现场工艺设备条件。零件上技术要求高的表面，需使用高精度设备来保证其质量时，可使用工序分散的原则；生产现场多数为数控机床与加工中心，如今应使用工序集中原则；零件上某些表面的位置精度要求高时，加工这些表面易使用工序集中的方案。2.6工序内容的拟定2.6.1 机床工艺装备的选择1 .机床的选择根据零件加工的每一道工序选择机床时，应坚持下列几项原则。机床的加工规格范围应与零件的形状、尺寸相习惯。机床的加工精度务必与被加工零件的精度等级相习惯。尺寸精度高、表面粗糙度要求小的零件应选精度高的机床：反之，选精度低的机床。机床的生产率应与工件的生产类型相习惯。单件小批生产以选用通用机床为宜，成批大量生产以选用专用机床、组合机床、自动机床、数控机床为宜。 机床的选择应与现有生产条件相习惯。除了新厂投产以外，通常应根据现有的生产条件，尽量发挥原有设备的作用。 在多品种小批量且工件精度要求高的生产中，应优先选用数控机床与加工中心，这样一方面精度容易保证；另一方面会减少大量工艺装备的设计。2.工艺装备的选择工艺装备的选择要紧是对夹具、刀具与量具的选择。具体选择原则如下。（1）夹具的选择。在单件小批生产中，应尽量选用通用夹具或者组合夹具，这有利于制造成本的降低；在成批大量生产中，应根据加工要求设计制造专用夹具，这对保证加工精度、提高生产效率与降低加工成本是极其重要的。（2）刀具的选择。在生产中能否合理选用刀具的类型、结构、尺寸与刀片材料等，关于改善切削加工条件等具有十分重要的意义。具体选择原则如下。单件小批生产，应尽量选用标准刀具；大批大量生产或者按工序集中的原则组织生产时，应选用专用刀具与复合刀具等，以获得高的生产效率。不一致的工艺方案，要选用不一致类型的刀具。比如孔的加工可使用钻一扩一钱，也能够使用钻一粗镣一精像等。显然，工艺方案不一致，所选用的刀具类型也就不一致。根据工件的材料与加工性质确定刀具的材料。比如车削铸铁等脆性材料时，通常选用YG类硬质合金；加工钢料时，通常选用YT类硬质合金。工件的形状与尺寸不一致时，就应选择与其相习惯的刀具结构及尺寸，比如加工梯形槽，就应选择梯形铳刀，加工成形面通常选成形铳刀。（3）量具的选择。选择量具时，首先要考虑所要检验工件的精度，以便正确地反映工件的实际加工情况。关于量具的类型，则要紧取决于生产的类型。在单件小批生产时，广泛使用通用量具。在大批大量生产中，要紧使用专用量具，比如极限量规等，有的时候也使用自动检验量具以提高生产率。2.6.2加工余量与工序尺寸的确定加工余量是指在机械加工过程中从加工表面上切除的金属层厚度。加工余量的大小直接影响着生产率与加工成本的高低。若毛坯的余量过大，一是浪费材料，二是增加机械加工的劳动量，从而使生产率下降，产品成本增高；反之，若余量过小，一方面提高了对毛坯的要求使加工困难，另一方面会因余量过小而使安装困难，甚至造成废品。1 .总加工余量与工序余量(1)总加工余量与工序余量。为了获得零件上某一表面所要求的精度与表面粗糙度，从毛坯相应的表面上切去的全部多余金属层，便为该表面的总加工余量。在完成一道工序时，从某一表面上所切去的金属层即为工序余量，如图2-13所示。总加工余量与工序余量的关系如下：ZE=力Zj(2-1)I=i式中，Zx总加工余量；Zi工序余量；n工序数目。在设计工艺过程时，应根据各工序的性质来确定工序余量，继而求出各工序尺寸。但在加工过程中，由于工序尺寸有公差，因此工序余量有最大工序余量与最小工序余量之分，如图2-14所示。其最大工序余量Znux与最小工序余量Zmin计算如下：ZH(2-2)Za=-Z)=Z+Z(2-3)图2-13加工余量与工序余量(2-4)Zmin=¼-Ti.l)-Li=Z-Ti式中，Z工序余量；1.i、Li上、下两道工序的工序尺寸；7)小Ti上、下两道工序尺寸的公差。(2)影响工序余量的因素。在确定工序余量时，应考虑下列几方面的因素。前道工序的表面质量：前一道工序形成的表面粗糙度、轮廓最大高度与表面缺陷层深度，应在本工序加工中切除，如图2-15所示。上道工序尺寸的公差：如图2-14加工余量及公差所示，上道工序尺寸公差的大小对本工序余量有直接的影响，也就是说，上道工序的公差越大，本工序余量变化就越大。前道工序的形状与位置公差：当工件上有些形状与位置偏差不包含在尺寸公差的范围内时，这些误差就务必在本工序的加工中纠正，本工序加工余量中务必包含备，否则加工后必定为废品，如图2-16所不。' '.'.X'tC,图2-15工件的加工表面层图2-16轴线弯曲对加工余量的影响本工序的安装误差：安装误差包含工件的定位误差与夹紧误差，由于这部分误差要影响被加工表面与刀具的相对位置，依次也应计在工序余量内，如图217所示。（3）确定工序余量的方法。工序余量确定的方法有3种，即分析计算法、经验估算法与查表修正法。分析计算法。通过分析影响工序余量的因素，并逐一计算确定加工余量。这种方法尽管考虑问题全面，确定的工序余量比较精确，但由于计算繁琐，故通常使用较少，只在大批大量生产中的某些重要工序中应用。经验估算法。这种方法是依靠工艺人员的经验使用类比法来确定工序余量，尽管比较简便，但精度不高。为防止废品出现，通常选取较大的工序余量，故此法多用于单件小批量生产。查表修正法。这种方法简便、准确、应用广泛。但需注意的是，各类手册所提供的数据对轴与孔一类的对称表面是双边余量，非对称表面则是单边余量。2 .工序尺寸的计算在通常情况下，加工某表面的最终工序尺寸及公差可直接按零件图的要求来确定。中间工序尺寸是由零件图样尺寸（最终工序尺寸）加上（轴为加）或者减去（孔为减）工序余量而得到的。即使用“倒推法”（由后往前推的方法），由零件图的尺寸一直可推算到毛坯的尺寸。图2-18所示为加工外表面时各工序尺寸之间的关系，其中“为最终工序尺寸，上为毛坯尺寸，L2、L3、为中间工序尺寸。关于外表面加工，本工序的尺寸加上本工序的余量即为前一道工序的尺寸，如L2=L+Zi,L3=L2+Z2=÷Z+Z2,，L5=4+Z4=L1+Z1+Z2+Z3+Z40由此可知，某一表面通过次加工，其工序尺寸为H-IA=LI±Z4（n>l）（2-5）式中，L11工序尺寸;Zi工序余量。图2-17装夹误茏对加工余量的影响图2-18各工序尺寸之间的关系关于工序尺寸的公差，可根据加工方法来确定。通常最终工序尺寸的公差为零件图样上的设计尺寸的公差;而其他中间工序尺寸的公差均按本工序加工方法的经济加工精度来确定,并按“入体原则”进行标注。【例2-1某箱体零件外形尺寸为50OmrnX40OmmX35Omrn,其上有一孔，设计尺寸为098丁*mm,孔长45mm。已知其加工工艺为粗镇一半精神一精健一较孔（用浮动镇刀块）,试画出该孔加工余量与工序尺寸分布图。解：（1）查表，得各工序余量与公差Zn=0.25mmT校=0.035mmZrt=1mmTww=0.09mmZ半精B=1.4mmT华楷Kf=O.22mmZfiM=?T/N=0.54mmZ=Z毛杯=6mmT¾jf=±1.2mm（2）计算Z粗值=Z
