    测量实训报告(通用9篇).docx

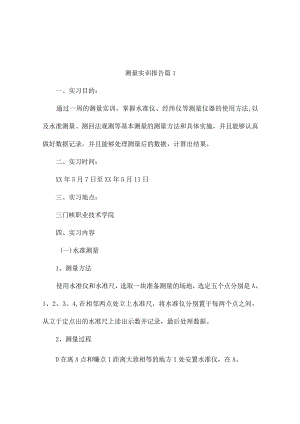

    测量实训报告篇1一、实习目的:通过一周的测量实训,掌握水准仪、经纬仪等测量仪器的使用方法,以及水准测量、测回法观测等基本测量的测量方法和具体实施,并且能够认真做好数据记录,并且能够处理测量后的数据,计算出结果。二、实习时间:XX年5月7日至XX年5月11日三、实习地点:三门峡职业技术学院四、实习内容(一)水准测量1、测量方法使用水准仪和水准尺,选取一块准备测量的场地,选定五个点分别是A、1、2、3、4,在相邻两点处立上水准尺,将水准仪分别置于每两个点之间,从立于定点出的水准尺上读出示数并记录,最后处理数据。2、测量过程D在离A点和赚点1距离大致相等的地方I处安置水准仪,在A、1两点上分别立上水准尺,用圆水准器将仪器粗略整平2)用望远镜瞄准后视A点,精平后,读出水准尺上的读数并记录在表格中3)旋转望远镜,瞄准前视1点,用同样的方法读取读数记录在表格中4)1点处的水准尺不动,将水准仪安置在1点和2点之间重复上述操作。其它点的测量方法同上,直至测出五个点的前视读数和后视读数,并记录。3、测量结果设A点高程为28.213m,将测量到的数据填写到表格内后,计算结果因每安置一次仪器,便可测得一个高差,高差等于后视读数减去前视读数,高差和h等于后视读数和减去前视读数和,所以,B点高程等于A点高程加上高差和Eh。此外,B点对A点的高差等于各转点之间高差的代数和。因此后一前二6.812-7.768=-0.956各转点间高差代数和=0.7731.729=0.956B点高程一A点高程=27.25728.213=0.956(二)测回法观测1、测量方法:使用经纬仪,在测量地选取测站A及待测点B、C,分别用盘左位置和盘右位置,测量水平角BAC的大小。2、测量过程1)在测站A处安置经纬仪,对中、整平。2)用盘左位置瞄准目标B,读取水平度盘数,记入表格。3)松开水平制动螺旋,顺时针方向旋转照准部,瞄准目标3读取水平度盘数,记入表格。4)纵转望远镜成盘右,瞄准目标3读取水平度盘数,记入表格。5)逆时针方向转动照准部瞄准目标B,读取水平度盘数,记入表格。6)整理数据,计算结果3、测量结果上半侧回角值B左二右目标读数一左目标读数下半侧回角值B右二右目标读数一左目标读数一测回角值8=1/2(B左+B右),计算时,如果右目标读数小于左目标读数,应加360。(三)方向观测法1、测量方法在一个测站。处,以O点为圆心,在圆周上顺时针选取四个点A、B、C、D,将经纬仪安置在测站点。处,按照A、B、C、D、A的顺序用盘左测量每两点之间的水平角,再按照A、D、C、B、A的顺序用盘右测量每两点之间的水平角2、测量过程1)在测站点O安置经纬仪,在A、B、C、D观测目标处竖立观测标志。2)盘左位置。选择一个明显目标A作为起始方向,瞄准零方向A,将水平度盘读数安置在稍大于O处,读取并记录水平度盘读数。3)松开照准部制动螺旋,顺时针方向旋转照准部,依次瞄准B、C、D各目标,分别读取并记录水平度盘读数,继续顺时针方向旋转照准部,再次瞄准零方向A,读取并记录水平度盘读数。4)盘右位置。逆时针方向依次照准目标A、D、C、B、A,并将水平度盘读数记入表格5)整理数据,计算结果3、测量结果两倍照准误差2C=盘左读数一(盘右读数±180。)平均读数=1/2左+(右±180。)起始方向的方向值二起始方向A的两个平均值的平均值归零后方向值二各方向的平均读数一括号内的起始方向平均值各测回归零后的方向平均值二各测回同一方向归零后的方向值的平均数(四)竖角观测1、测量方法使用经纬仪的竖盘,在事先选定的测站A处测量A点与待测点B间的仰角及A点与待测点C间的俯角的大小。2、测量过程1)将经纬仪安置于A点,盘左位置瞄准目标B,使十字丝的横丝精确的切于目标顶端,转动指标水准管微动螺旋,使竖盘指标水准管气泡居中,读取竖盘读数,记入表格。2)盘右位置,再次瞄准目标B,并使指标水准管气泡居中,读取竖盘读数,记入表格。3)测量A与C间俯角的方法与测量A与B间仰角的方法相同。4)整理数据,计算结果3、测量结果(五)视距观测1、测量方法利用经纬仪等器材测量出仪器的高度,已知点的高程和上、中、下丝的读数,记录,计算出水平距离和高差及角度等数据。2、测量过程1)在测站点A安置经纬仪,量取仪器高i,并记录A点高程HA2)在待测点处立上标尺,以盘左位置瞄准标尺,读取下丝、上丝和中丝读数3)使竖盘水准管气泡居中,读竖盘读数4)整理数据,计算结果3、测量结果水平距离D=KI(cos)2高差h=Dtana+i-v(i为仪器高,V为中丝读数)仪器高:1.5InI测站高程:100m(六)闭合导线控制测量1、测量方法利用垂球、钢尺、测钎、经纬仪等器材,通过测量仪高,高程,及选定的顺时针的ABCD四个点的内角和AB、BC、CD、DA间的水平距离等2、测量过程1)利用经纬仪盘左位置,用测回法测量出事先选定好的顺时针的A、B、C、D四个点的内角,并记入表格。2)利用钢尺等仪器,分别测量出AB、BC、CD、DA之间的水平距离,将数据记录于表格。3)根据起算数据,推算各边的坐标方位角,求出各点的坐标。4)整理数据,计算结果。3、测量结果前二前=Q后+180°+BCl后+180°B测左(适用于测左角)右(适用于测右角)fBB理测量实训报告篇2工程测量实训,作为土木工程专业一门基本的必修专业实践课,对我们学土木工程专业学生来说,它的重要性不言而喻。学测量不仅是获取书本的理论知识,更是培养我们的动手操作能力和对课本理论知识的深入理解总结,以及体会测量思想“从控制到碎部,从整体到局部,步步检核”等原则对工程测量的指导意义。此次实训由老师亲自带队指导,学生自主完成定期下达的任务。天气是一个重要影响因素,、大晴天日光较强烈时,撑伞的要求是仪器先于人。虽然这7天艰苦而有益的工程测量实训结束了,不过在这几天里对我们真的是一种考验,有苦有甜,也有极大的收获以及更多的理论知识联系实践能力的提高。第一项任务是高程测量及导线测量。高程测量简单而容易操作,方位角的确定我们采用坐标方位角,我们完成的快而顺利。导线测量由于精度要求高,要进行较繁杂的数据处理,但这些并不影响进度。任何时候都不要忘了课本知识,遇到问题可以参考课本,可以询问老师,可以与同学讨论。一系列的动作是高效完成任务的必要条件。第二项任务是局部地形图测绘。地形图的测绘对跑尺员要求较高,好坏直接关系到成果的好坏和进度。仪器的架设也是一门硬功夫,必须扎扎实实。操作仪器,对中整平观测记录工作贯穿测量的始末。这项任务需要我们小组每个人的积极配合才能完成的顺利快捷。完成之后,自然对地形图测绘的感性认识提高很大,选导线点的经验也有很大长进。第三项任务则是线路定测。我们小组先实地踏勘。选线完毕后,全体进行内页计算,内页计算量大,我们经过计算以及精心核对确认准确无误后才开始放样。第四项控网的测量。我们做的很快,完成的很轻松,同时,感觉实训增强了信心,感觉实训的作用很大。由于读数时不够沉稳,导致我们的误差偏大,重复测量,不过,我认为实训阶段出现一些小的失误是正常的,它能够更好的促进我们完成任务。这项任务中的各项步骤大家都积极参与其中,对仪器操作熟练程度有很大的提高,数据处理速度和质量增加不少。这四项全部任务的完成都倾注了我们小组10人的大量心血,一次测量实训做完整,单单靠一个人的力量和构思是远远不够的,只有小组的合作和团结才能让实训快速而高效的完成。只要我们10人精诚合作,相互交流切磋以及相互配合理解,一切问题都将不是问题。我深深体会到通过这次实际的测量实训,我学到了很多实实在在的东西,比如对实验仪器的操作,学会了碎部的测量、导线的测量和地形图的绘制等课堂上无法学到的东西,很大程度上提高了动手和动脑的能力,同时也拓展了与同学的交际、合作的能力。不过也有一些经验教训:展点很重要,展点的好坏决定了测量的速度;实验仪器的整平对实验数据的误差有很大的影响;水准测量和水平角测量均需检查闭合差,超过差限一定要重新测量;小组成员的合作很重要,实训小组的气氛很大程度上影响实验的进度。总之,这次测量实训我深有感悟,不仅给我提供了一个提高各方面能力的平台,还牵涉到思维的习惯,由点连线,由线成面,再成立体。把握到关键因素,亦是优化的一种思维方式。实训让我获益匪浅,提高了团队合作协调,集体荣誉感,吃苦耐劳,艰苦奋斗的能力,还有注意要爱护公共财产,保管仪器,这些都为日后参加工作增加了一次实际经验,打下了基础,达到了预期的目的。测量实训报告篇3作为一名机械设计专业的一名学生,掌握机械的制图与测绘的必要性可想而知。测绘实训是我们机械设计专业的一个重要实践环节,学校就根据专业情况学校开设了为期两周的实训课,我坚持听从老师的安排,按计划完成每天的实训任务让学生从中更加深刻的了解机械的设计,制造与研发,认真的完成好这次实训,为学好更深层次的专业知识打好基础。一、实训目的具体应用和巩固本课程的理论知识,了解测绘的一般方法和步骤,掌握测绘技能及绘图能力,并为后继专业课及工作扎下初步基础;通过零件草图,装配图和零件工作的绘制,培养自己实际动手能力和零部件测绘能力。使自己能恰当选择表达方案、合理布图,正确绘图,并在老师指导下完成尺寸标注及各项技术要求注写;了解简单机器的装配工艺。通过全面、系统的零部件测绘训练,培养自身初步的工程设计能力。熟悉运用有关资料(如国家标准,规范及规定画法等)。初步培养查阅标准资料的能力;培养自己团结协作的工作作风和严谨的学习态度,增强责任感。二、实习时间地点20xx年3月18日到3013年3月29日一号教学楼610机械制图测绘实训室三、实训计划18日、拆卸部件,熟悉台虎钳的结构及工作原理,进行画小零件草图19日、继续完成零件草图的绘制。20日、完成零件草图绘制,测量尺寸并标注,拟定技术要求。21日、画关键部位的装配草图,修正零件草图的差错。22日、画装配草图25日、画零件图26日、画零件图及标注尺寸及技术要求27日、根据装配草图图和零件图画装配图28日、画装配图标注尺寸及技术要求,检查尺寸,对比所有零件的尺寸标注29日、写实训报告、递交作业四、实训过程1、在测绘之前,对部件进行全面的分析研究,通过观察、研究、分析该部件的结构和工作情况进行了解。2、学会各个测量工具的使用,进行合理的分析和测量,运用各个尺寸计算公式来绘制图形。3、对不懂得地方我都经过请教同学老师进行学习和画图,确保零件图的正确性。4、参考书本进行尺寸的标注,以及对国家标准结合实际绘图进行实践。考虑并画出标注零件尺寸的全部尺寸界线和尺寸线。标注尺寸时,可再次检查零件结构形状是否表达完整、清晰。5、测量时应尽量从基准出发减少测量误差,尽量避免尺寸换算以减少错误,有配合关系的尺寸(配合孔轴)只测量它的基本尺寸,其配合性质和相应公差值,进行查阅。五、设计小结在为期两周的测绘实训中,我每天按时到实训室进行实践操作,每天完成计划任务后才给自己放学。在测绘中自己做到了独立,认真,仔细地进行操作。在遇到问题时和同组同学互相讨论,请教其他懂得的同学。通过对安全阀的测绘,是我掌握了零件测绘的方法和步骤,学会了一些常用工具的使用方法,能够根据测量数据准确画出零件图形,让我进一步复习巩固了机械制图课中的有关知识,让我的制图技能有了较大提高,能够在图纸上更加正确,合理的表达出零件图形。在测绘安全阀过程中我了解懂得了一些零部件的作用和各零件之间的装配联结关系。我在绘图过程中发现自己画图技巧不够灵活。有时主视图复杂难以表达而俯视图或左视图较为简单些时,由于习惯我还先绘制主视图,因而给绘图带来麻烦,导致效率低。通过这次实训让我复习巩固了三视图基本画法,知道先画简单视图再利用三视图基本画法一一完成其他视图。在测绘图形过程中发现自己对剖视图的知识不够清楚,例如,有的图形在画剖视图是有的线是否要画出连接起来自己不是很清楚。通过这一周的实训我知道了自己的很多不足,对机械制图课中的一些细节只是不够了解,课本知识还需要进一步学习,专研,同时也要及时复习巩固己学知识。测量实训报告篇4一.实训目的(1)熟悉常用电子仪器的功能及使用方法,电子测量实训报告篇。(2)掌握常用电子仪器的工作原理。(3)掌握常用电子仪器附加功能的使用。(4)熟练使用常用电子仪器进行数据测量。(5)掌握常用电子元器件的测量方法,掌握电子元器件的焊接技巧和装配工艺;学会使用万用表、示波器、毫伏表、频率计、信号发生器等电子测量仪器。掌握查找电子设备故障的一般方法。培养学生实际动手操作能力;为学生以后参加工作打下良好的基础。二.基本要求一、课程性质和任务陕航航空电子设备维修专业的主干专业课程。其任务是使学生掌握从事航空电子设备维修工作所必需的电子基本工艺和基本技能,初步形成解决实际问题的能力,为学习其他专业知识和职业技能打下基础。二、课程教学目标(一)知识教学目标1.了解电工电子仪表、仪器的基本结构及正确使用与维护;2.掌握常用电子元器件的正确识别与检测方法;3.理解常用电子电路和简单电子整机电路的分析、检测与常见故障排除方法;4.掌握电子电路安装的工艺知识。(二)能力培养目标1.能正确使用常用电工电子仪表、仪器;2.能正确阅读分析电路原理图和设备方框图,并能根据原理图绘制简单印刷电路;3.初步学会借助工具书、设备铭牌、产品说明书及产品目录等资料,查阅电子元器件及产品有关数据、功能和使用方法;4.能按电路图要求,正确安装、调试单元电子电路、简单整机电路;5.处理电子设备的典型故障,实习报告电子测量实训报告篇。(三)思想教育目标1.具有热爱科学、实事求是的学风和创新意识、创新精神;2.加强爱岗敬业意识和职业道德意识。三、教学内容和要求基础模块(一)常用电子仪器、仪表的使用与维护L了解常用电子仪器、仪表的结构;2.理解常用电子仪器、仪表的基本功能;3.掌握常用电子仪器、仪表的使用方法和注意事项。(二)常用电子元器件的识别与检测1.理解常用电子元器件的型号和主要参数;2.理解常用电子元器件的识别和分类方法;3.掌握用万用表检测常用电子元器件的方法。三.实训内容1 .各种交流表电压的测量1.实训目的1)掌握模拟是电压表的使用方法和几种典型电压表波形的观测和分析方法。2)掌握模拟电压表、数字电压表的使用方法。3)掌握直流稳压电源的输出指示准确度和纹波系数的测量方法。2 .实训仪器yb2173交流毫伏表一台;mag-203d音频信号发生器一台;yb4320示波器一台;fcT000数字频率计一台。测量实训报告篇5对大学生而言,我们在学校里面不仅是学到理论知识,更重要的是锻炼自己接触社会、提高自己的实践能力,把平时学到的理论知识应用到实际中去。而实习正是学校为了这个目的而安排的课程,我们在大三的实习内容是测量实习。通过四个星期的实习,我们学到了很多知识,更重要的是我们在实习中更加巩固了我们的测量理论知识。我们在这四个星期里,先后对控制测量、地形测量、定测和桥控测量进行了实习。在实习过程中,我们遇到了许许多多的问题,但是在老师的认真指导下、在同伴们团结合作与努力钻研下,所有的困难都被我们一一克服了。在以往的实习中,我们只是去实习现场听老师讲解,回来以后根据老师讲解的内容写下相关的报告。但是在这次的测量实习中,很多情况下需要我们自己熟练测量的相关理论和原理,然后通过现场实践,自己摸索,最终去掌握测量工作的真正内涵,达到实习的真正目的。由于很多情况使我们以往很少遇到的,因此我们都觉得这次实习是特别辛苦的。我们遇到问题因此也比以往的实习要多得多。有好几次,我们因为种种问题,导致测量的结果与要求相差很远。我们因此产生了沮丧的心理,但是随后我们又会重新振作起来,积极地寻找问题、并解决问题,获得相应的经验。比如在做最后一周桥控测量的任务的时候,我们前两天因为不是所有人清楚测量的原理,还有在计算过程中计算器和仪器操作出现了一些问题,导致我们在最后的结果与要求有很大的差距。最后通过一遍遍的演算和认真的分析,我们最终还是按时把任务完成了。在测量的这四个星期里,我们几乎没有几天是能够安时就餐的:每天中餐常常在一点以后,晚餐也是在六点以后。有时候我们还得把饭带到测量现场吃,因为这样能够减少去吃饭过程中消耗的时间,提高了效率。我们组的成员们彼此间存在许多不足,因此每当任务派下来,虽然我们都积极应对,但是相对其他一些队伍,我们总不是第一个完成任务的,但是,我们遵循着“笨鸟先飞”的理念,用的时间虽然长一些,我们每天早出去一点、晚回来一点,所以我们每天都按照计划完成了任务。有时候,就算下着雨,我们也一边打着伞,一边继续我们的测量外业任务。对我而言,最辛苦的是第二周的地形测量和第四周的桥控测量。因为在这一周的测量中,我负责的是每天的草图绘制与晚上的数据整理,还有最后的出图。因此在第二周,我们的测量持续了六天,而且每天都是早上八点出门,晚上六点才回来,而且晚餐以后就要进行数据整理,常常因此持续到晚上十二点。所以那几天里面我根本没有多少时间休息。虽然累点、辛苦点,但是这几天却是我最充实的几天。因为在这几天里面,我学到了很多不仅在外业测量方面的知识,而且还学到了很多关于CAD软件操作的知识以及测量有关的计算机处理软件的知识。在实习的过程中,指导老师吴祖海老师给了我们很大的帮助,每次我们遇到自己难以解决的问题打电话向他寻求指导的时候没他总是很耐心地为我们解答。吴老师在很多细节上也很关心我们,比如他知道我们测量的辛苦,因此每次总是自己亲自来到我们寝室为我们解答疑难问题。这样免除了我们白天在外面走动,晚上还要去教室的辛苦。实习的过程是很辛苦的,但是我们在实习中巩固了理论知识,也使我们更加熟悉专业的实际操作。尤其在老师的指导和同学们的认真学习下,我们这次的测量实习获得了圆满成功!测量实训报告篇6我们在实训楼al楼工程实训中心进行了为期2周的机械加工实习。期间,我们接触了车、铳、包k等工种的基本操作技能和安全技术教程。每隔几天,大家都要学习一项新的技术,并在规定的实习时间里,完成从对各项工种的一无所知到制作出一件成品的过程。在老师们耐心细致地讲授和在我们的积极的配合下,我们没有发生一例伤害事故,基本达到了预期的实习要求,圆满地完成了2周的实习。机械加工实习是培养学生实践能力的有效途径。又是我们大学生、工科类的大学生,非常重要的也非凡有意义的实习课。金工实习又是我们的一次实际把握知识的机会,离开了课堂严谨的环境,我们会感受到车间的气氛。同时也更加感受到了当一名工人的心情,使我们更加清醒地熟悉到肩负的责任。实习期间,通过学习车工。我们做出了自己设计的工艺品,铳工、车工、刨工的实习每人都能按照图纸要求做出一个工件;最辛劳的要数车工和钳工,车工的危险性最高,在一天中同学们先要把握开车床的要领,然后按照图纸要求车出锤子柄。一个下午下来虽然很多同学浑身酸痛,但是看到自己平生第一次在工厂中做出的成品,大家都喜不自禁,感到很有成就感。这次金工实习给我的体会是:通过这次实习我们了解了现代机械制造工业的生产方式和工艺过程。熟悉工程材料主要成形方法和主要机械加工方法及其所用主要设备的工作原理和典型结构、工夹量具的使用以及安全操作技术。了解机械制造工艺知识和新工艺、新技术、新设备在机械制造中的应用。在工程材料主要成形加工方法和主要机械加工方法上,具有初步的独立操作技能。在了解、熟悉和把握一定的工程基础知识和操作技能过程中,培养、提高和加强了我们的工程实践能力、创新意识和创新能力。培养和锻炼了劳动观点、质量和经济观念,强化遵守劳动纪律、遵守安全技术规则和爱护国家财产的自觉性,提高了我们的整体综合素质。金工实习对我们工程素质和工程能力的培养起着综合练习的作用,使我们不但要把握各工种的应知应会要求,还要建立起较完整的系统概念,既要要求我们学习各工种的基本工艺知识、了解设备原理和工作过程,又要加强实践动手能力的练习,并具有运用所学工艺知识,初步分析解决简单工艺问题的能力。在实习中,学校将各工种的实习内容如:结合制作榔头,将下料、车工、铳工、刨工、等串联起来,使我们对机械产品的各个加工环节有一个整体的熟悉。使我们了解了各工种的先后顺序和作用。在整个实习过程中,对我们的纪律要求非常严格,制订了学生实习安全规则,同时加强对实习日记、清理机床场地、遵守各工种的安全操作规程等要求,对学生的综合工程素质培养起到了较好的促进作用。实训中心教师将我们加工产品的打分标准公布给我们,使我们对自己的.产品的得分有明确熟悉,对于提高我们的质量意识观念有一定作用。对我们的金工实习成绩,实行综合考评制度,实行平时成绩+产品质量成绩+综合考试成绩=总成绩,使我们能认真对待每个工种和每个实习环节。在各个工种的实习中,都安排了一定灵活时间和实习内容,使得动手能力强的学生有了发挥的余地。在实习期间我有很深的感慨,很感谢学校能给我们提供这个实习的机会,让我们提前体验到学工科的不易,获得了课堂里边得不到也想不到的知识,也许将来不会走上这个岗位,但是现在所学的知识和感受却是终生难忘。虽然脏点累点,这些都无所谓,重要的是我们有了收获、也有了成果。我认为在数铳和数线这些科技含量相当高的实习项目中,应多分配点时间,让我们能够真正体验到高科技带来的乐趣。测量实训报告篇7一、实习目的1 .在获得基本知识和基本技能的基础上,进行一次较全面、系统的训练以巩固课堂教学知识,加深对控制测量学的基本理论的理解,能够用有关理论指导作业实践,做到理论与实践相统一,提高分析问题、解决问题的能力,从而对控制测量学的基本内容得到一次实际应用,使所学知识进一步巩固、深化,建筑测量实习报告。2 .培养学生独立工作和解决实际问题的能力。3 .培养学生严肃认真、实事求是、一丝不苟的科学实践态度。4 .培养吃苦耐劳、爱护仪器、相互协作的职业道德。5 .熟悉及掌握用全站仪和水准仪。二、实习任务1 .用全站仪测量闭合导线并验证和计算2 .用全站仪放样3 .用水准仪测量闭合水准路线并验证和计算三、实习内容和实习步骤1 .闭合导线的测量(1)选取路线,标好各个点(2)用全站仪测量每两个点之间的距离和每两条边之间的观测角记录于表一中(3)根据已知的两个点算出坐标方位角,再根据观测角算出下一条边的坐标方位角,对表中的数据进行计算表一闭合导线的坐标计算表2 .放样(1)根据所给的点,用全站仪定点,输入该点的坐标值(2)取另一个点定向,输入该点的坐标值(3)选取其他的点,输入点的坐标值(4)转动和调节全站仪,通过棱镜的移动得到放样点,进行对比(5)重复(3)(4),对其他点进行放样对比3 .闭合水准测量(1)用1中的路线作为闭合水准路线(2)在每两个点的中间位置放置水准仪,调平后,通过水准尺的后视读数和前视读数之差,得到高差,记录于表二中(3)对表二进行计算四、实习总结和心得测量学首先是一项精确的工作,通过在学校期间在课堂上对测量学的学习,使我在脑海中形成了一个基本的、理论的测量学轮廓,而实习的目的,就是要将这些理论与实际工程联系起来。测量学是研究地球的形状和大小以及地面点位的科学,从本质上讲,测量学主要完成的任务就是确定地面目标在三维空间的位置以及随时间的变化。在信息社会里,测量学的作用日益重要,测量成果作为地球信息系统的基础,提供了最基本的空间位置信息。构建信息高速公路、基础地理信息系统及各种专题的和专业的地理信息系统,均迫切要求建立具有统一标准,可共享的测量数据库和测量成果信息系统。因此测量成为获取和更新基础地理信息最可靠,最准确的手段。测量学的分类有很多种,如普通测量学、大地测量学、摄影测量学、工程测量学。作为建筑工程系的学生,我们要学习测量的各个方面。测绘学基础就是这些专业知识的基础。通过这次的实训,才整整了解到,一次测量实习要完整的做完,单靠一个人的力量和构思是远远不够的,也是不可能将要做的工作做好。只有小组全体成员的合作和团结才能让实习快速而高效的完成。正所谓“三个臭皮匠,顶个诸葛亮",只有我么团结起来,什么困难都不再是困难了,实习报告建筑测量实习报告。另外这次测量实习也培养了我们小组的分工协作的能力,增进了同学之间的感情,深化了友谊,将原本的一些“陌生人”联系的更紧密了。当然在实习过程中难免会碰到一些疙疙瘩瘩的事情,闹得大家都不愉快,各有各的方法和见解,但是我们能够及时地进行交流和沟通,错误的一方也不那么的固执,对的一方也不那么的显摆,忘记了昨天的不愉快,迎接新的朝阳!当然也相信学校让我们实训的另一目的是为了让我们每个学生更加深刻的了解怎样熟练的使用全站仪和水准仪,并且能够单独的完成一项工作,达到相应的锻炼效果后进行轮换,以达到共同进行的目的,而不是单纯抢时间,赶进度,草草了事收工,在这一点上我们本组是做的很认真的,每个组员都分别进行独立的观察,记录每一站,对全站仪测量都是在现场进行计算,发现问题及时解决,没有对上一步的检核,绝不进行下一步的测量,做到步步有检核,回来后还要对内业进行准确计算,因为这样做不但可以防止误差的积累,及时发现错误,更可以提高测量的效率,避免测量的不准确还要进行重测。即使重测,我们怀着严谨的态度,错了就返工,决不马虎,。我们深知搞工程这一行,需要的就是细心、耐心、毅力和做事严谨的态度。所以我们一直在克服以前的缺点,一步一个脚印的想前迈进!从这次实习中我总结出了几点来避免较大的误差,例如:(1)标尺要立直,尽量避免晃动,有晃动时,应该选择数据最小的时候进前一定将视野的气泡调平(两侧的线重合),否则造成的误差会很大。(2)在读取数据时,每位成员都要细心,既要看得准,还要果断,不能犹豫不决,任何一个错误都有可能导致最终的成果的报废。(3)选点非常重要,点一定要选在有代表性的地方,同时要注意并非点越多越好,相反选取的无用点过多不但会增加测量、计算和绘图的劳动量和多费时间,而且会因点多而杂乱产生较大的误差。(4)团结就是力量,纪律才是保证经过每个组员的团结工作,在我们组的同学交流测量中的经验时,大家感觉收获都很多,有的说仪器的展点很重要,因为这关系到误差的大小,有的说测量中点不能架设的太远,水准仪施测过程得使用以及架仪器过程中气泡的精确对中和整平,还有就是我们要有一颗爱护仪器的心,对所用的仪器要精心呵护,在学校如此,走上工作岗位后更要如此,这样可以避免一些不必要得麻烦等等吧。通过实际的测量实习,让我学到了很多实实在在的东西,比如对实验仪器的操作更加熟练,学会了地形图的绘制和碎部的测量等课堂上无法做到的东西,很大程度上提高了动手和动脑的能力,同时也拓展了与同学的交际、合作的能力。一次测量实习要完整的做完,单单靠一个人的力量和构思是远远不够的,只有小组的合作和团结才能让实习快速而高效的完成。从这十天的测量中,更重要的是让我明白了几个重要的人生的道理1、人与人之间的协作是相当重要的,如果要是互相配合的话,就会如同一盘散沙一样溃不成军,尤其是在配合如此重要的测量学中;2、令人难忘的三周的测量实习终于结束了,我学会了很多东西,懂得了很多道理。我基本掌握了课堂所学的测量学知识,知道如何正确使用水准仪、全站仪测量距离、角度、高差等,还有学会了施工放样及地形图的绘制方法。测量学是研究地球的形状和大小以及确定地面(包含空中、地下和海底)点位的科学。既然是要测量就离不开实践。实践是对测量学知识的最好检验,只凭在课堂上的听课,我并没有掌握很多具体知识,尤其是对仪器的使用更是一塌糊涂。当第一天开始测量的时候,我的心里还一阵阵的发愁:该如何把任务进行下去。当动手的时候,发现其实并不难,听别人一说或者翻阅一下课本,然后自己动手操作一遍,就基本掌握了方法。要想提高效率和测量精度,还要经常练习,这样才能做到举一反三。我懂得了做任何事情都要认真细致,不能有丝毫的马虎,特别是在使用水准仪,经纬仪这样精密的仪器时,更要做到精益求精。因为稍有差错就可能导致数据的偏差很大,更会导致以后其它量的测量出错,最终导致数据计算的错误,比如我们刚开始测量角度时,一个基准点没有瞄准,导致一个角度偏小,然后角度的闭合差也不符合要求,经过校验,才发现问题出在哪儿。测量实训报告篇8一、实训目的:本次实训主要是巩固课堂学习成果。更加详尽地了解经纬仪和水准仪的构造及使用方法。譬如:整平,对中,瞄准,读数等。内容主要是四等水准测量和闭合导线测量两个实训项目。通过实训外业工作可以使我们能够更加深刻地理解四等水准测量和闭合导线测量原理、步骤及注意事项,掌握水准仪和经纬仪的使用方法,并做到熟练应用,以便在日后的工作应用中能够得心应手,运用自如。而实训过程中的内业工作是为了使我们能够更加牢固地掌握数据的记录整理及其计算,从而做到准确做到测量工作的准确性。综合来说,这次实训使我们更加详尽地了解到测量工作的实际操作性和艰苦性。增强了自身的职业意识和吃苦耐劳精神,对日后的工作有了较客观的认识。二、实训人物:此次实训我们实行分组制,每组五至六人不等,设组长(包括行政、后勤、技术等)一人。我们为第七组,包括组长在内的五人。各人虽没有明确的分工,但都有自己的擅长方面,配合合理、积极、高效。由此我们组在组长思路清晰的带领下完成了各测站的测量任务。三、测区概况:此次测量我们选择的地点是风景秀丽怡人的唐岛湾滨海公园,此处吸引我们的主要原因是较近的距离(离理工大较近,搬运仪器方便)和合理的地势(便于测量)以及旖旎的风光。唐岛湾北临繁忙的滨海公路,南靠波涛不甚汹涌的唐岛湾,视野开阔。公园内部,也就是测区内有木质桥梁,可以称之为小桥流水;高耸的银杏树,杉木,松树;高低不一的台阶;草坪;喷泉。这样测量工作就要在桥梁上进行,经受震动和风的影响。还有树木的阻挡影响视线,台阶影响地面点的定位,草坪仪器的安置整平。南部测量点多为折线,地势较复杂,北侧沿路沿分布,地势较平坦,都分布在路边步行路上。在总长度1082多米的路线上分布13个点,形成一个闭合导线。四、实训过程:周日胡老师和于老师给我们进行了了实训动员会,与此同时我们领了仪器,主要包括:经纬仪一台,水准仪一台,红黑面尺两个,水准仪三角架、经纬仪三角架各一个,铁架两个,钢尺一个。上午胡老师带领组长进行了踏勘选点工作。当天下午我们组进行了四等水准测量。首先,我们进行了水准仪的i角测量,保证水准仪符合要求,即水准管轴平行于视准轴。然后我们选择了一点进行高程测量。再加上第二天上午的测量完成了四等水准测量的观测与记录。周二由于考试休整一上午,下午开始进行了导线测量。由于对仪器并不是太过熟悉,导致一下午的时间都用在了熟悉仪器上和对钢尺量距的测量方法上。之后用一天半的时间我们完成了导线测量工作。这就是我们测量的过程。之后便是交仪器和内业计算了。五、实训内容(一)、四等水准测量1、测量仪器:DS3微倾式水准仪、三角架、两个双面水准尺、记录板。2、测量原理:水准测量是利用一条水准视线,并借助于竖立在地面上的标尺,来测定地面两点之间的高差,然后根据其中的一点的高程推算出另外的一点的高程的方法。3、精度要求:图根水准测量的高差闭合容许值fh=12Jn.此次测量中大约是43mm,前后视距差不超过±5m,前后视距累计差不超过±10用。同一水准尺黑红面读数差不超过±3mm,kl、k2为前尺、后尺的黑红面零点差。4、测量过程:首先选择测站点安置仪器,利用步测的方式大约找出两个点的中央位置进行仪器的安置工作,依次进行粗略整平、瞄准水准尺、精确整平和读数。期间要注意精确调节脚螺旋是水准圆气泡居中,并消除视差。5、测量方法:其中一个测站的观测如下,(D照准后视尺黑面,读取上、中、下丝读数。(2)照准前视尺黑面,读取上、中、下丝读数。(3)照准前视尺红面,读取中丝读数。(4)照准后视尺红面,读取中丝读数。如此依次进行十三个测站的测量工作。具体的测量方式是这样的:其中两个人立尺,读数两个人,记录一人。立尺工作尤为重要,要立直且稳定,读数分别由两个人读,当误差不致过大时只取其中一个人的读数,可防止由于人为差异引起的误差,每进行完一站的测量便马上进行检核,当确定无误时方可搬站。6、计算方法:设水准测量的进行方向为从A至B,A称为后视点,a为后视读数;B称为前视点,b称为前视读数。则两点的高差为:hab=a-bo如果已知A点的高程HA,则B点高程HB=HA+hab,B点的高程也可以通过水准仪的视线高程Hi来计算,即Hi=HA÷a、HB=Hi-b7、计算成果(见附表)。(二)、图根导线测量1、测量仪器:DJ6型光学经纬仪、三脚架、铁脚两个、记录板、钢尺。2、测量原理:根据水平角的定义,若在A点的上方,水平地安置一个带有刻度盘的圆盘(水平度盘),度盘中心。点与A点位于同一铅垂线上,过AB、AC直线的竖直面与水平度盘相交,其交线分别为oa、oc,在水平度盘上的读数分别为b、c则NboC为欲测水平角。3、精度要求:角度闭合差fB测-(n-2)X180。.fB容=±60Jn,n为测站数.此次测量中容许值为216秒。导线全长相对闭合差K=fDD此值不应大于l2000o4、测量过程:安置仪器经纬仪的使用对中:调整对中器对光螺旋,看清测站点。一脚固定,移动三脚架的另外两个脚,使对中器中的十字丝对准测站点,踩紧三脚架,通过逐个调节三脚架高度使圆水准气泡居中。整平:转动照准部,使水准管平行于任意一对脚螺旋,同时相对旋转这对脚螺旋,使水准管气泡居中;将照准部绕竖轴转动90°,旋转第三只脚螺旋,使气泡居中。再转动90°,检查气泡误差,直到小于刻划线的一格为止。对中整平应反复多次同时进行,一般起码是粗略对中、粗略整平(伸缩脚架)、精准对中、精准整平(调节脚螺旋)两次完成。瞄准:用望远镜上瞄准器瞄准目标,从望远镜中看到目标,旋紧望远镜和照准部的制动螺旋,转动目镜螺旋,使十字丝清晰。再转动物镜对光螺旋,使目标影像清晰,转动望远镜和照准部的微动螺旋,使目标被单根竖丝平分,或将目标夹在双根竖丝中央,瞄准必须十分准确,否则等于目标方向没有照准。读数:打开反光镜,调节反光镜使读数窗亮度适当,旋转读数显微镜的目镜,看清读数窗分划,根据使用的仪器用分微尺或测微尺读数。5、观测方法:每站观测均用测回法,方法如下,盘左:瞄准左边目标A,进行读数记a左,顺时针方向转动照准部,瞄准右边目标B,进行读数记b左,计算上半测回角值左二b左-a左。盘右瞄准右目标B,进行读数记b右,逆时针方向转动照准部,瞄准目标A,进行读数记a右,计算下半测回角值B右二b右-a右。检查上、下半测回角值互差是否超限±40,计算一测回角值。如果差值大于±40。应重新观测记录,直至符合要求为止。方向观测法各站完成后,对A点进行了方向观测,在A点安置仪器,盘左位置顺时针分别瞄准B、12、1、Bo读数并记录(从上往下),以之为上半测回。然后盘右逆时针B、1、12、B以之为下半测回。对A点的方向观测用于连接测量。钢尺量距:用钢尺分别对两测站之间的距离进行正反测,取平均值为两测站间的距离。6、计算成果。六、实训心得体会通过这次测量工作我理解了很多关于测量的知识:首
