温度和发气高度随时间变化的曲线图.docx

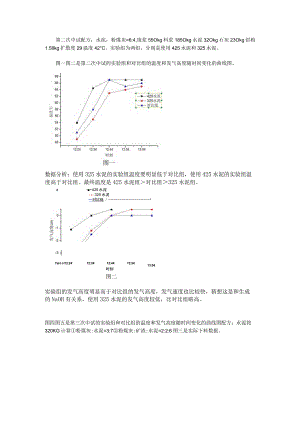

第二次中试配方：水泥：粉煤灰=6:4,废浆55Okg料浆185Okg水泥32Okg石灰23Okg铝粉1.58kg扩散度29温度42°C。实验组为两组，分别是使用425水泥和325水泥。图一图二是第二次中试的实验组和对比组的温度和发气高度随时间变化的曲线图。数据分析：使用325水泥的实验组温度要明显低于对比组，使用425水泥的实验组温度高于对比组。最终温度是425水泥组对比组325水泥组。2-425水泥- 325水泥一对比组 /a13:04YeIIII12:2412:3412:4412:54时刻图二实验组的发气高度明显高于对比组的发气高度，发气速度也比较快，猜想这是和生成的NaOH有关系，使用325水泥的发气高度较低，比对比组略高。图四图五是第三次中试的实验组和对比组的温度和发气高度随时间变化的曲线图配方：水泥按320KG计算粉煤灰:水泥=3:7粉煤灰:矿渣:水泥=2:2:6图三是实际下料数据。分析：发起总高度最高的是未参加矿渣的实验组，发气速率和对比组相差不大，加矿渣的实验组发气不理想，猜想是由于矿渣太细太密，造成发气困难。考虑减少矿渣或者增加铝粉来提高发气高度。粉煤灰水泥组的最终温度会比其他两组低，加入矿渣的实验组温度最高。图六和图七是第四次中试的温度和发气高度的曲线图。分析：矿渣组的温度比粉煤灰的低。T-矿渣:粉煤灰:水泥=1:3:6粉煤灰:水泥=3:714:1014:2014:3014:4014:5015:0015:1015:2015:30时刻图七可以看得出来矿渣组的发气还是不够。
