镍渣、粉煤灰以及粉状炉渣的粒径用激光粒度分析.docx

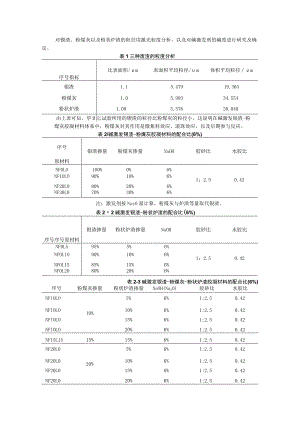

对锲渣、粉煤灰以及粉状炉渣的粒径用激光粒度分析，以及对碱激发剂的碱度进行研究及确定。表1三种废渣的粒度分析序号指标比表面积/m表面积平均粒径/m体积平均粒径m银渣1.15.47919.365粉煤灰1.05.99334.554粉状炉渣1.085.57638.040由上表可知，毕M匕试验所用的锲渣的粒径比粉煤灰的粒径小，这说明在碱激发银渣-粉煤灰胶凝材料体系中，粉煤灰对其作用是微集料效应、滚珠效应，以及后期参与反应。表2/碱激发银渣-粉煤灰胶凝材料的配合比(6%)序号原材料银渣掺量粉煤灰掺量NaOH胶砂比水胶比NFOLO100%0%6%NFIOLO90%10%6%1：2.50.42NF20L080%20%6%NF30L070%30%6%注：激发剂按NazO量计算，粉煤灰与炉渣等量取代银渣。表22碱激发银渣-粉状炉渣的配合比(6%)序号序号原材料银渣掺量粉状炉渣掺量NaOH胶砂比水胶比NF0L595%5%6%NFOLlO90%10%6%1：2.50.42NFOL1585%15%6%NF0L2080%20%6%表2-3碱激发银渣-粉煤灰-粉状炉渣胶凝材料的配合比(6%)序号粉煤灰掺量粉状炉渣掺量NaOH(Na2O)胶砂比水胶比NFlOLO5%6%1:2.50.42NFlOLO10%10%6%1:2.50.42NFlOLO15%6%1:2.50.42NFlOLO20%6%1:2.50.42NF15L1515%15%6%1:2.50.42NF20L05%6%1:2.50.42NF20L020%10%6%1:2.50.42NF20L015%6%1:2.50.42NF20L020%6%1:2.50.42(a)抗折强度(b)抗压强度图2-1碱激发银渣-粉煤灰胶凝材料的配合比(6%)(c)抗折强度(d)抗压强度图2-2碱激发银渣-粉状炉渣胶凝材料的配合比(6%)(e)抗折强度(f)抗压强度图2-3碱激发银渣-粉煤灰-粉状炉渣胶凝材料的配合比(6%)表31碱激发银渣-粉煤灰胶凝材料的配合比(4%)序号序号原材料银渣掺量粉煤灰掺量NaOH胶砂比水胶比FOLO100%0%FlOLO90%10%F15L085%15%F20L080%20%4%1：2.50.42F30L070%30%F40L060%40%FlOOLO0%100%注：激发剂按Naz。量计算，粉煤灰与炉渣等量取代银渣。表32碱激发银渣-粉状炉渣的配合比(4%)序号序号原材料银渣掺量粉状炉渣掺量NaOH胶砂比水胶比FOLO95%5%FOLlO90%10%F0L1585%15%4%1：2.50.42F0L2080%20%R)L3070%30%FOLlOO0100%表33碱激发银渣-粉煤灰-粉状炉渣胶凝材料的配合比(4%)序号粉煤灰掺量粉状炉渣掺量NaOH(Na2O)胶砂比水胶比FlOLlO10%F10L1510%15%4%1:2.50.42F10L2020%F10L3030%F15L1010%F15L1515%15%4%1:2.50.42F15L2020%F15L3O30%F20LI010%F20L1520%15%4%1:2.50.42F20L2020%F2OL3O30%(a)抗折强度(b)抗压强度图3-1碱激发银渣-粉煤灰胶凝材料的配合比(4%)(c)抗折强度(d)抗压强度图3-2碱激发银渣-粉煤灰胶凝材料的配合比(4%)(e)抗折强度(f)抗压强度图3-3碱激发银渣-粉煤灰-粉状炉渣胶凝材料的配合比(4%)通过这次的4%与6%的NaoH浓度可知，对于碱激发胶凝材料(馍渣、粉煤灰、粉状炉渣)的氢氧化钠浓度为6%碱度过量，4%的碱度适量。(有些数据还在测定)。同时本试验也发现，对于碱激发粉煤灰胶凝材料的3d的强度都很低，通过与银渣复掺可以提高碱激发粉煤灰的强度。对于碱激发粉状炉渣胶凝材料的3d的无强度，可见纯粹应用粉状炉渣比较困难，也需要通过银渣提高其利用率。本试验是为了通过同浓度的NaOH情况下，在综合利用粉煤灰以及粉状炉渣情况下，确定银渣-粉煤灰、锲渣-粉状炉渣、银渣-粉煤灰-粉状炉渣，分析下复查与单掺的水化产物情况。最近也跟张文师弟做了颗粒状炉渣的加气砌块，目前主要是在同利的基本配方中的料浆入手，通过等量取代10%、20%、30%。(a)同利配方(b)10%取代量(c)20%取代量(d)30%取代量图4加气砌块实验图
