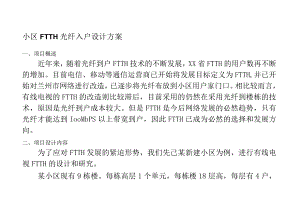

小区FTTH光纤入户设计方案一、项目概述近年来，随着光纤到户FTTH技术的不断发展，XX省FTTH的用户数再不断的增加。目前电信、移动等通信运营商已开始将发展目标定义为FTTH,并已开始对兰州市网络进行改造，已逐步将光纤布放到小区用户家门口。相比较而言，有线电视的FTTH的改造则比较滞后，目前采用的仍然在采用光纤到楼栋的技术，原因是光纤到户成本较大。但是FTTH是今后网络发展的必然趋势，只有光纤才能达到IooMbPS以上带宽到户，因此FTTH已成为必然的选择和发展方向。二、项目设计内容为了应对FTTH发展的紧迫形势，我们先己某新建小区为例，进行有线电视FTTH的设计和研究。某小区现有9栋楼。每栋高层1个单元，每栋楼18层高，每层有4户，每栋楼72户。则小区住户为648户。设计小区有线电视系统采用FTTH的方式。每户一台ONU作为家庭接收设备，用这种形式实现光纤入户三、项目设计方案3.1设计原则1.入户采用光纤到户，每户开通带宽约20M,公共服务点（医院、学校、宾馆、银行、商场）1000Mo2 .光纤传输采用FTTH（光纤到户）方式。3 .能承载标清数字电视、高清电视、互动点播、IPTV、公共信息、政务及资讯信息和其它数据综合业务。4 .ONU的接收光功率为-18dBm-20dBm3. 2设计方案根据小区楼栋的分布情况，对小区9栋楼和公共服务点（学校、商场）进行网络设计，首先选择小区5号楼地下室内一间做为小区机房，在机房内安装机柜和IoGPON设备和3台1*4的分路器。每栋楼在三层、七层、十层、十一层、十四层、十七层楼内弱电井内安装分配箱，箱内放置分路器。进行光缆敷设、入户光缆采用室内悬挂式布线光缆。光缆接至家庭智能终端箱内。箱内安装有ONU设备。电视机和家庭电脑通过室内已安装电缆和数据线连接至ONU设备，即可实现电视和数据信号的接收。4. 3设计指标1、设备接收指标：ONU的接收光功率为-18dBm-2OdBm2、用户端指标每户带宽不小于20M,公共服务点不小于IoOoM。5. 4设计特点标准性：整个系统符合CCITT推荐的配线标准；符合EIA/TIA推荐的大楼内部配线系统标准，以及中国国内现行通用的通信电气标准。开放性：整个系统能连接各厂家、各型号的电脑、交换机，电视机，支持不同的网络结构。支持WIFl等扩展功能的实现。方便性：满足终端设备移位、改变线路的要求；只要在配线架上进行简单跳接，即可方便地实现设备的转移连接。先进性：采用先进的技术标准和施工工艺，保障数年内不落后。可靠性：所选设备和材料经过国家认证，符合安全标准，集成化程度高，能满足安全传输的要求。四、工程施工施工是实现设计方案的关键环节。主要包括：设备的选取、线缆的选取、线缆的敷设三个部分。设备的选取：考虑PON的发展趋势IoGPON设备已成熟运用。将来根据技术的发展可采用40GPoN设备进行替换。线缆的选取：室内光缆应选择室内悬挂式布线光缆。线缆的敷设：线缆敷设应按相关光缆施工规范和标准进行施工。五、工程预算5.1施工材料费序号名称型号单位数量单价（元）总价（元）备注1O1.T4个PON口台12ONU台6503接续包个24有源设备箱500*800*150个455光纤跳线SC/APCIOm根206电源插板个107电源线米100086芯光缆米20009皮线光缆2芯公里3010光纤面板个65011冷接子个65012机柜架113机顶盒台650小计：5.2 、工程施工费光缆施工费：10万小计：10万5.3 总预算序号名称总价（万元）1施工材料费2工程施工费10合计平均每户
