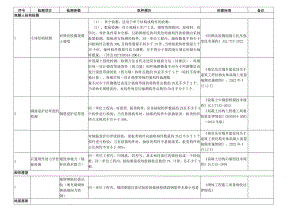

工程现场检测布点要求.docx

序号检测项目检测参数取样频次依据标准备注混凝土结构检测1主体结构检测回弹法检测混凝土强度（1）、单个检测：适用于单个结构或构件的检测：（2）、批量检测：对于混凝土生产工艺、强度等级相同，原材料、协作比、养护条件基本全都，且龄期相近的同类结构或构件的检测应采纳批量检测。按批进行检测的构件，同一单位工程内，抽检数量不得少于同批构件总数的30%,且构件数量不得少于10件。当检验批构件数量大于30个时，抽样构件数量可适当调整，并不得少于我国现行规定的最少抽样数量。（涉及GB/T50344-2004）回弹法检测混凝土抗压强度技术规程JGJ/T23-2022对混凝土强度检测，检测方法宜优先选用非破损方法（回弹法）。每楼层每一设计强度等级的柱（剪力墙）构件抽测数量不应少于所测楼层该设计强度等级的柱（剪力墙）构件总数的5%且不少于3个（暗柱不需单独计算）。每楼层每一设计强度等级的梁构件抽测数量不应少于所测楼层该设计强度等级的梁构件总数的2%且不少于2个。当采纳无梁楼盖时，柱构件每层应抽测构件总数的5%且不少于5个。秦皇岛市城乡建设局关于建筑工程结构实体混凝土质量抽测实施细则，2022年4月12日2钢筋爱护层厚度的检测钢筋爱护层厚度同一单位工程内，对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%o混凝土中钢筋检测技术规程JGJ/T152-2022混凝土结构工程施工质量验收法律规范GB50204-2002（2022年版）对钢筋爱护层厚度检验，梁板类构件应抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%o秦皇岛市城乡建设局关于建筑工程结构实体混凝土质量抽测实施细则，2022年4月12日3后置埋件的力学性能检测锚固承载力（锚栓抗拔承载力）同一单位工程内，同规格，同型号，基本相同部位的锚栓组成一个检验批。同一单位工程内，抽取数量按每批锚栓总数的1%。计算，且不少于3根。混凝土结构后锚固技术规程JGJl45-2004砌体植筋1锚固钢筋拉拔试验（填充墙砌体植筋锚固力检测）同一单位工程内，锚固钢筋拉拔试验检验批抽检锚固钢筋样本最小容量砌体工程施工质量验收法律规范地基基甜序号检测项目检测参数取样频次依据标准备注1建筑基桩检测建筑基桩单桩竖向抗压承载力1、施工前应采纳静载试验确定单桩竖向抗压承载力特征值，检测数量在同一条件下不应少于3根，且不宜少于总桩数的1%；当工程桩总数在50根以内时，不应少于2根。2、对单位工程且在同一条件下的工程桩，抽检数量不应少于总桩数的1%,且不少于3根；当工程桩总数在50根以内时，不应少于2根。建筑基桩检测技术法律规范JGJIo6-2003建筑基桩桩身完整性（低应变法）1、同一单位工程内，柱下三桩或三桩以下的承台抽检桩数不得少于1根。2、同一单位工程内，设计等级为甲级，或地质条件简单、成桩质量牢靠性较低的灌注桩，抽检数量不应少于总桩数的30%,且不得少于20根;其他桩基工程的抽检数量不应少于总桩数的20%,且不得少于10根。3、同一单位工程内，对端承型大直径灌注桩，应在上述两款规定的抽检桩数范围内，选用钻芯法或声波透射法对部分受检桩进行桩身完整性检测。抽检数量不应少于总桩数的10%o4、同一单位工程内，地下水位以上且终孔后桩端持力层已通过核验的人工挖孔桩，以及单节混凝土预制桩，抽检数量可适当削减，但不应少于总桩数的10%,且不应少于10根。建筑基桩检测技术法律规范JGJlO6-2003建筑基桩桩身完整性（高应变法）当有本地相近条件的对比验证资料时，可作为单桩竖向抗压承载力验收检测的补充。同一单位工程内，抽检数量不宜少于总桩数的5%,且不得少于5根。建筑基桩检测技术法律规范JGJlO6-2003建筑基桩桩身完整性（钻芯法）对于端承型大直径灌注桩，当受设施或现场条件限制无法检测单桩竖向抗压承载力时.，可采纳钻芯法测定桩底沉渣厚度或钻取桩端持力层岩土芯样检验桩端持力层。同一单位工程内，检数量不宜少于总桩数的10%且不应少于10根。建筑基桩检测技术法律规范JGJlO6-2003建筑基桩桩身完整性（声波透射法）对端承型大直径灌注桩，应在上述两款规定的抽检桩数范围内，选用钻芯法或声波透射法对部分受检桩进行桩身完整性检测。同一单位工程内，抽检数量不应少于总桩数的10%。建筑基桩检测技术法律规范JGJlO6-2003建筑基桩单桩竖向抗拔、抗压、水平承载力同一单位工程内，检测数量不应少于总桩数的1%,且不应少于3根。建筑基桩检测技术法律规范JGJIo6-2003载体桩单位工程的工程桩检测数量不应少于同条件下总桩数的1%,且不少于3根；当总桩数小于50根时，检测数量不应少于2根。桩身完整性：工程桩检测数量不应少于总桩数的10%,且不应少于10根。承台下3根桩或少于3根时，每个承台下抽检数量不得少于载体桩设计规程JGJ135-2007序号检测项目检测参数取样频次依据标准备注1根。2自然地基静载试验浅层平板载荷同一单位工程内，同一土层参与统计的试验点不应少于3点。建筑地基基础设计法律规范GB50007-2022深层平板载荷同一单位工程内，同一土层参与统计的试验点不应少于3点。同上岩石地基载荷同一单位工程内，每个场地载荷试验的数量不应少于3个。同上3建筑地基处理检测（部分常用的处理形式）换填垫层法竣工验收采纳载荷试验检验垫层承载力时，每个单体工程不宜少于3点；对于大型工程则应按单体工程的数量或工程的面积确定检验点数。建筑地基处理技术法律规范JGJ79-2O22强夯法和强夯置换法简洁场地上的一般建筑物，每个建筑地基的载荷试验检验点不应少于3点；对于简单场地或重要建筑地基应增加检验点数；强夯置换地基载荷试验检验不应少于墩点数的1%,且不应少于3点。建筑地基处理技术法律规范JGJ79-2O22振冲碎石桩地基承载力检验应采纳复合地基静载荷试验，试验数量不应少于总桩数的1%,且每根单体建筑不应少于3点。建筑地基处理技术法律规范JGJ79-2022水泥粉煤灰碎石桩法（CFG桩法）复合地基静载荷试验和单桩静载荷试验的数量不应少于总桩数的1%,且每个单体工程的复合地基静载荷试验的试验数量不应少于3点。采纳低应变动力试验检测桩身完整性，检查数量不低于总桩数的10%o建筑地基处理技术法律规范JGJ79-2O224基坑支护锚杆试验1、同一单位工程内，基本试验锚杆数量不应少于3根。2、同一单位工程内，验收试验锚杆的数量应取锚杆总数的5%,且不得少于3根。建筑边坡工程技术规程GB50330-2002建筑基坑支护技术规程JGJ120-2022土钉承载力（土钉抗拔测试）同一单位工程内，同一条件下，试验数量不宜少于土钉总数的1%,且不应少于3根。建筑基坑支护技术规程JGJl20-2022同一单位工程内，每一典型土层至少3个基坑土钉支护技术规程CECS96节能检测1现场结构检测外墙节能构造钻芯检验每个单位工程的外墙至少抽查3处，每处一个检查点。当一个单位工程外墙有2种以上节能保温做法时，每种节能做法的外墙应抽查不少于3处EPS板现浇混凝土外墙外保温系统现场粘结强度检验同一单位工程内，每个检验批不少于三处建筑节能工程施工质量验收法律规范GB50411-20074.2.7序号检测项目检测参数取样频次依据标准备注单个塑料锚栓抗拉承载力标准值同一单位工程内，每个检验批不少于三处同上饰面砖粘结强度同一单位工程内，每个检验批不少于三处同上2建筑物围护结构传热系数主体外墙传热系数双方可在合同中商定，对于65%节能工程同一单位工程内，通常取.一¥建筑节能工程施工质量验收法律规范GB50411-2007屋顶传热系数双方可在合同中商定，对于65%节能工程同一单位工程内，通常取5点建筑节能工程施工质量验收法律规范GB50411-2007不采暖楼梯间传热系数双方可在合同中商定，对于65%节能工程同一单位工程内，通常取5点建筑节能工程施工质量验收法律规范GB50411-2007不采暖地下室上部地板传热系数双方可在合同中商定，对于65%节能工程同一单位工程内，通常取5点建筑节能工程施工质量验收法律规范GB50411-20073外围护结构整体气密性能气密性能双方可在合同中商定，对于65%节能工程同一单位工程内，通常取5点建筑节能工程施工质量验收法律规范GB50411-20224外窗现场检测外窗气密现场检测每个单位工程的外窗至少抽查3橙。当一个单位工程外窗有2种以上品种、类型和开启方式时，每种品种、类型和开启方式的外窗应抽查不少于3橙。建筑节能工程施工质量验收法律规范GB50411-200714.1.425采暖、空调及管网系统建筑物室内平均温度居住建筑每户抽测卧房或起居室一间，其它建筑按同一单位工程内，房间总数抽测10%。建筑节能工程施工质量验收法律规范GB50411-2007建筑物单位采暖耗热量全数系统建筑节能工程施工质量验收法律规范GB50411-2007外网水力平衡度同一单位工程内，每个热源与换热站均不少于1个独立的供热系统。建筑节能工程施工质量验收法律规范GB50411-2007供热系统补水率同一单位工程内，每个热源与换热站均不少于1个独立的供热系统。建筑节能工程施工质量验收法律规范序号检测项目检测参数取样频次依据标准备注GB50411-2007外网热输送效率同一单位工程内，每个热源与换热站均不少于1个独立的供热系统。建筑节能工程施工质量验收法律规范GB50411-2007各风口的风量同一单位工程内，按风管系统数量抽查10乐且不得少于1个系统。建筑节能工程施工质量验收法律规范GB50411-2007通风与空调系统总风量同一单位工程内，按风管系统数量抽查10%,且不得少于1个系统。建筑节能工程施工质量验收法律规范GB50411-2007空调机组的水流量同一单位工程内，按系统数量抽查10%,且不得少于1个系统。建筑节能工程施工质量验收法律规范GB50411-2007空调系统的冷热水、冷却水总流量全数建筑节能工程施工质量验收法律规范GB50411-20076配电与照明系统平均照度与照明功率密度同一单位工程内，每类房间或场所至少抽测一个。建筑节能工程施工质量验收法律规范GB50411-2007回填土工、道路1回填土含水率同一单位工程内，房建（Iooom'以下3点、IoOom'以上3000肝以下每100m'一点、3000f以上每300m'一点、每一独立基础不少于一点、基槽每20延米一点，路基（IoOonr每层3点），沟槽回填胸腔、管顶以上500内（两井位之间不少与3点）。土工试验方法标准GB/T50123-1999大路土工试验规程JTGE40-2007大路路基路面现场测试规程JTGE60-2022密度同一单位工程内，房建（IoOOm，以下3点、100Om，以上300Onf以下每100m?一点、3000m,以上每30011一点、每一独立基础不少于一点，基槽每20延米一点，路基（100Onr每层3点），沟槽回填胸腔、管顶以上500内（两井位之间不少与3点）。同上最大干密度和最佳含水率同一单位工程内，房建（100onf以下3点、IOoonf以上300Onr以下每100杆一点、3000m'以上每30011一点、每一独立基础不少于一点、基槽每20延米一点，路基（IOoOm'每层3点），沟槽回填同上序号检测项目检测参数取样频次依据标准备注胸腔、管顶以上500内（两井位之间不少与3点）。压实系数同一单位工程内，房建（IoOOnf以下3点、100Onf以上3000户以卜.每100m'一点、3000m'以上每300户一点、每一独立基础不少于一点、基槽每20延米一点，路基（IOoOnf每层3点），沟槽回填胸腔、管顶以上500内（两井位之间不少与3点）。同上击实每种土使用前做击实试验；求得最佳含水量、最大干密度取样数量：不少于50kg1,同上砂石垫层取样（灌水法）同一单位工程内，房建（IoOonr以下3点、IOoonr以上300Oln'以下每100户一点、300011r以上每300户一点、每一独立基础不少于一点、基槽每20延米一点；路基（IOoom2每层3点）；沟槽回填胸腔、管顶以上500内（两井位之间不少与3点）。同上砂石垫层密度（灌砂法）同一单位工程内，房建（IoOOm'以下3点、IOoom'以上300Oln'以下每100户一点、300011T以上每300户一点、每一独立基础不少于一点、基槽每20延米一点；路基（100Onr每层3点）；沟槽回填胸腔、管顶以上500内（两井位之间不少与3点）。同上2路面钻芯钻芯劈裂强度试验验收现场取样3个为一组水泥混凝土路面施工及验收法律规范GBJ97-87路基施工技术法律规范JTJ034-2000大路路基路面现场测试规程JTGE60-2022钻芯抗压强度试验验收现场取样3个为一组同上3大路路基路面路面厚度热拌沥青混合料面层：每100Onf测1点冷拌沥青混合料面层：每IoOOnr测I点；沥青贯入式面层：每100Om2测I点；水泥混凝土面层：每1000测1点城镇道路工程施工与质量验收法律规范CJJ1-2022路基路面弯沉土方路基应符合：每车道、每20m测1点；级配砂砾及级配砾石基层及底基层：设计规定时每车道、每20m测一点；级配碎石及级配碎砾石基层和底基层：设计规定时每车道、每20m测1点；沥青混合料（沥青碎石）基层：设计规定时每车道、每20m测1点；沥青贯入式基层：设计规定时每车道、每20m测1点；沥青混合料面层：城镇道路工程施工与质量验收法律规范CJJ1-2022序号检测项目检测参数取样频次依据标准备注每车道、每20m测1点；沥青贯入式面层：每车道、每20In测1点路面构造深度热拌沥青混合料面层表&5.1规定应符合：每20Om取1点；水泥混凝土面层：每100011f抽测1点o城镇道路工程施工与质量验收法律规范CJJ1-2022路面摩擦系数热拌沥青混合料面层摩擦系数：每20OnI取1点（摆式仪）冷拌沥青混合料面层摩擦系数：每20Onl取1点（摆式仪）城镇道路工程施工与质量验收法律规范CJJ1-2022路基路面压实度1、土方路基（路床）：每100O11每压实层抽检3点；2、路肩压实度：每100nI,每侧各抽检1点（一般项目）；3、软土路基砂垫层：每100OnV、每压实层抽检3点；4、反压护道压实度：每压实层，每20Onl检查3点（一般项目）；5、湿陷性黄土路基夯处理路基土压实度：每100O11每压实层，抽检3点；6、石灰稳定土，石灰、粉煤灰稳定砂砾（碎石），石灰，粉煤灰稳定钢渣基层及底基层应符合：每100Of,每压实层抽检1点；7、水泥稳定土类基层及底基层压实度应符合：每1000m3,每压实层抽检1点；8、级配砂砾及级配砾石基层及底基层应符合：每压实层，每100Onf抽检1点：9、级配碎石及级配碎砾石基层和底基层：每100om，抽检1点；10、沥青混合料（沥青碎石）基层：每K）Oonf抽检1点沥青贯入式基层：每100OnV抽检1点；11、热热拌沥青混合料面层：每1000m,抽检1点；12、冷拌沥青混合料面层应符合：每1000球抽检1点；13、沥青贯入式面层：每1000行抽检1点；14、料石铺砌人行道面层应符合：每100米查2点；15、混凝土预制砌块铺砌人行道（含盲道）：每100米查2点；16、沥青混合料铺筑人行道面层应符合：每100米查2点；17、现浇钢筋混凝土挡土墙路外回填土压实度应符合：每压实层抽检3点；18、加筋挡土墙压实度应符合：每压实层、每50Onr取1点，不足50Onf取1点；19、雨水支管与雨水口回填土压实度应符合6.3.3条压实度有关规定（取点无要求）；20、倒虹管及涵洞回填土压实度：每压实层抽查3点。城镇道路工程施工与质量验收法律规范CJJ1-20224现场取样试验沥青路面压实度每2000m'检查1组3点逐个试件评定并取平均值城镇道路工程施工与质量验收法律规范CJJ1-2022大路工程质量检验评定标准JTGF80/1-2004序号检测项目检测参数取样频次依据标准备注沥青路面路面渗水每Ikm不少于5点，每点3处取平均值同上沥青路面抗滑值每Ikm不少于5点，每点3处取平均值同上沥青路面构造深度每Ikm不少于5点，每点3处取平均值同上路面厚度每200(2一点单点评定同上路面平整度全线连续同上路基强度和模量按设计或监理要求同上
