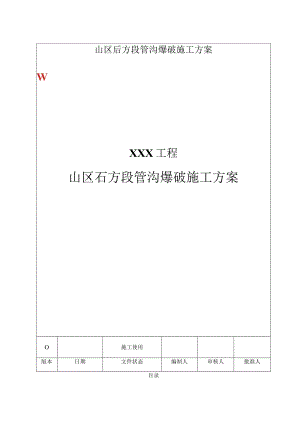

山区石方段管沟爆破施工方案.docx

山区后方段管沟爆破施工方案WXXX工程山区石方段管沟爆破施工方案O施工使用版本日期文件状态编制人审核人批准人目录Lo适用范围、编制根据42.0工程介绍42.1 岩石管沟与在役管道在50m以内的工程介绍42.1.1 工程概况42.1.2 工程明细42.1.3 建议进行爆破施工52.1.4 管沟尺寸52.2 爆破施工对邻近管道的危害52.2.1 爆破危害52.2.2 爆破振动危害的判定6223质点振动速度公式62.3 工程总体要求62.3.1 质量要求62.3.2 安全要求62.3.3 工期要求62.3.4 环保要求73.1 爆破施工组织机构要求73.2 爆破作业组织机构73.3 爆破作业人员任职条件、职责74.0前期准备94.1 营地建设94.2 技术准备104.3 物质准备104.4 手续准备104.5 现场调查104.6 岗位培训114.7 劳动保护114.8 进场准备114.9 注意事项125.0爆破施工技术措施121.1 业流程121.2 施工前准备131.3 试爆破131.4 测量放线141.5 钻孔141.6 炮孔清理141.7 装药准备141.8 装药141.9 堵塞141.10 爆破网路的连接151.11 爆破警戒与信号151.12 爆破后检查151.13 盲炮处理161.14 爆破震动强度监测161.15 清沟166.0近距离管沟爆破施工171.1 破方式选择171.2 爆破参数确定171.3 爆破方案设计201.4 间距大于50m的爆破施工201.5 间距20m50m的爆破施工221.6 间距IOm20m的施工241.7 间距IOm以内及交叉地段施工方案241.8 不合格管沟二次爆破247.0爆破飞石及防护257.1 爆破飞石的危害257.2 爆破飞石的操纵257.3 爆破飞石的防护268.0爆破网路268.1 起爆器材选择次序268.2 网路连接方式268.3 爆破网路连接技术279.0爆破安全距离279.1 爆破有害效应279.2 爆破安全距离计算289.3 爆破安全距离确定2810.0石方段回填及地貌恢复2810.1 通常要求2910.2 弃渣处理2910.3 石方段地貌恢复措施2911.0质量保证措施3012.0HSE管理措施3112.1 HSE组织管理机构3112.2 HSE现场管理职责3112.3 HSE措施3213.0进度计划保证措施3714.0爆破施工机具及用料3915.0要紧劳动力需求量计划4016.0施工平面规划4017.0应急预案41管道爆破段示意图错误味定义书签。1.0适用范围、编制根据1.1 适用范围该方案适用于：XXX工程在管沟开挖过程与邻近管道距离大于Iom石方地段的爆破或者者机械开凿施工。1.2 编制根据国家及行业现行施工规范、企业标准；现场实地踏勘有关资料；油气长输管道工程施工及验收规范(GB50369-2006)；土石方与爆破工程施工及验收规范(GBJ201-83)；石油天然气工业健康、安全与环境管理体系(SYr6276-2010);工程测量规范(GB50026-2007)；爆破安全规范(GB6722-20U)；中华人民共与国民用爆炸物品安全管理条例(2006.9.1)2.0工程介绍2.1 XXX石管沟与在役管道在50m以内的工程介绍2.1.1 工程概况XXX道工程线路走向示意图线路全长XXkm,管径谢谢、，材质Xxx,设计压力XXMPa,沿线地形地貌多样化，要紧穿越农田、戈壁、草原、浅滩，地形较为平缓，施工难度较小；还有一些坡度较小，起伏不大的低山、浅表丘陵，长度约XXkm。其中施工难度最大的乌鲁木齐山区段长度为XXkm,管道沿山谷、高山来回交错，地势起伏较大，山高坡陡，局部高差达到150米，地质状况复杂，表面灰色块状砂岩外露，下附青岩互层，没有直接进场道路，需要爆破开挖，管道敷设难度较大。关于石方段地段无法使用机械开挖成型管沟，需要进行石方爆破处理。2.1.2 工程明细石段管沟长度为xxkm,岩石段管沟设计位置与XX管道间距在50m范围内的长度为2.67kmo其中：间距在IOm20m范围内的长度为1.377km；间距在20m50m范围内的长度为1.293km；占本标岩石段总长的42.27%。与XX役管线并行石方段管沟爆破统计表序号桩号长度并行最小间距地质描述开挖方式1274m68.77m地表少量土层，下表大量岩石爆破开挖2497.79m123m地表少量土层，下表大量岩石爆破开挖3396.05m73m纯岩石地段，岩层较硬爆破开挖4280.90m60m纯岩石地段，岩层较硬爆破开挖5288.17m75m纯岩石地段，岩层较硬爆破开挖627052m地表少量土层，下表大量岩石爆破开挖7460m18m表层土,下层砂卵石直接开挖81466m52m地表少量土层，下表大量岩石爆破开挖9245m28-32m要紧为凝灰岩，黑灰色，强中等风化，较坚硬，块状结构机械开凿IO250m15-20m要紧为凝灰岩，黑灰色，强中等风化，较坚硬，块状结构机械开凿11164m15-18m要紧为凝灰岩，黑灰色，强中等风化，较坚硬，块状结构机械开凿12361m18-20m要紧为凝灰岩，黑灰色，强中等风化，较坚硬，块状结构机械开凿13100m25-27m要紧为凝灰岩，黑灰色，强中等风化，较坚硬，块状结构机械开凿14602m18-20m要紧为凝灰岩，黑灰色，强中等风化，较坚硬，块状结构机械开凿详见W寸图12.1.3 建议进行爆破施工为了保证XXX工程建设的顺利进行，距在役管道10m-25m之内段采取人工机械开凿施工，25m之外外采取科学的爆破施工手段，即爆破施工时按与在役管道的不一致距离对爆破方法、爆破类型、起爆技术、孔网参数、炸药及起爆器材等因素采取科学、有效的限定措施，XXXX的爆破作业完全能够确保邻近在役管道的运行安全。2.1.4 管沟尺寸XX工程所用管材外径为1219mm,岩石爆破管沟沟底加宽余量为1.6mm,石方段管沟设计底宽为：1.219+1.6=2.819m,石方管沟最小设计深度为0.2+1.219+1.64=3.059m,管沟断面面积不小于8.623m2o沿线岩石管沟各处的管沟深度详见设计图纸。2.2 爆破施工对邻近管道的危害2.2.1 爆破危害使用炸药进行爆破作业的危害因素有这几个方面：空气污染、噪声、空气冲击波、爆破飞石、爆破振动等。而对建筑物(结构物)及设施的要紧危害则来自于爆破振动。2.2.2 爆破振动危害的判定长期以来，国内外爆破专家对爆破振动引起的结构与设施危害问题进行了大量的研究工作，确定将爆破振动产生的地面介质质点振动速度或者加速度作为设施与构件的破坏判据，并建立了与结构与设施自身相习惯的通用安全振动标准。根据管道建设的具体特点，国内爆破专家认为能够将爆破振动产生的介质质点振动速度作为近距离管道是否破坏的判定标准。223质点振动速度公式关于介质质点振动速度的计算式，各个国家不尽相同，根据现场爆破模拟试验的结论证实：在XXX管道所处地形、地貌及地质条件下，使用前苏联公式比较贴切。前苏联萨道夫斯基的爆破振动速度公式：V=k(Q173R)式中：V质点振动速度峰值cm/s;k与爆源及岩石特性有关的系数；Q次齐爆炸药量kg；RXXX爆破位置与邻近管道中心线之间的距离，m；a爆破地震波的衰减指数。2.3 工程总体要求2.3.1 质量要求爆破后开挖的管沟外观要求：直线段管沟顺直，曲线段圆滑过渡，无凹凸与折线；沟壁与沟底平整，无沟坎阶梯，无锐器物；沟内无塌方、无杂物；转角符合设计要求。管沟中心线偏移同意偏差应小于100mm；沟底宽度同意偏差为±10Omm；沟底标高同意偏差为+50mm-10Omm；变坡点位移同意偏差应小于IoOmmo2.3.2安全要求确保爆破时产生的空气污染、噪声、空气冲击波、个别飞石、爆破振动等爆破危害在安全范围内，保证周围人员、建筑物、构筑物的安全，确保在役管道的运营安全。2.3.3 工期要求提高各工序的机械化水平，采取标准化施工，加强工程管理，保证工程工期。2.3.4 环保要求由于XXX管道工程多次通过国家及省级自然保护区，因此在进行管沟爆破作业时，要充分考虑到地貌恢复与环境保护问题，保护当地的生态环境资源，防止水土流失与环境破坏。3.0组织机构及职责3.1 爆破施工组织机构要求 以安全、低耗、优质、高效作为近距离管道爆破施工组织机构的终极目标。 所有爆破作业人员要具备管沟爆破经验，并取得相应类别、作业范围、级别的安全作业证，持证上岗。 在管沟爆破工程开始前，都要进行有关的安全教育、法制教育、岗位技术培训，并向他们做近距离管道爆破技术交底。3.2 爆破作业组织机构我们在EPC项目部的领导下成立XXXX单位爆破领导小组，具体施工过程中安全员、押运员、爆破员、保管员由专业化爆破公司构成，领导小组名单如下：组长：XX副组长：XX组员：XXXXX（爆炸物品押运由公安机关负责）3.3 爆破作业人员任职条件、职责3.3.1 XXX单位爆破领导小组主持制定全线近距离爆破工程的工作计划，并负责实施。组织爆破业务、爆破安全的培训工作与审查爆破作业单位与爆破作业人员的资质。监督爆破作业人员执行安全规章制度，组织领导安全检查，确保工程质量与安全。组织领导爆破工作的设计、施工与总结工作。主持制定重大或者特殊地段爆破工程的安全操作细则及相应的管理规章制度。参加爆破事故的调查与处理。3.3.2 爆破工程技术人员爆破工程技术人员应持有安全作业证。其职责是：负责爆破工程的设计与总结，指导施工、检查质量。制定爆破安全技术措施，检查实施情况。负责制定盲炮处理的技术措施，并指导实施。参加爆破事故的调查与处理。3.3.3 爆破机组长爆破机组长由从事过5年以上爆破工作，无重大责任事故，熟悉爆破事故预防、分析与处理。其职责是：主持制定全线爆破工程的工作计划，并负责实施。组织爆破业务、爆破安全的培训工作与审查爆破作业人员资质。监督爆破作业人员执行安全制度，组织安全检查，确保工程质量与安全。组织领导爆破工作的设计、施工与总结工作。主持制定重大或者特殊地段爆破工程的安全操作细则及相应的管理规章制度。参加爆破事故的调查与处理。3.3.4 爆破员、安全员、保管员应符合下列条件：年满18周岁，身体健康无妨碍从事爆破作业的生理缺陷与疾病。工作认真负责，无不良嗜好与劣迹。具有初中以上文化程度，并持有相应的安全作业证。3.3.5 爆破员职责保管领取的爆破器材，不得遗失或者转交他人，不得擅自销毁与挪做它用。按照爆破设计规定进行爆破作业。严格遵守爆破安全规程与安全操作细则。爆破后检查工作面，发现盲炮与其他不安全因素应及时上报处理。爆破结束后，将剩余的爆破器材如数及时交回爆破器材库。3.3.6 安全员职责安全员应由经验丰富的爆破员或者爆破工程技术人员担任，其职责是：负责本机组爆破器材购买、运输、贮存与使用过程中的安全管理。督促爆破员、保管员、押运员及其他作业人员按照爆破安全规程与安全操作细则的要求作业，制止违章指挥与违章作业，纠正错误操作方法。检查爆破工作面，发现隐患应及时上报或者处理。检查本机组爆破器材仓库安全设施的完好情况及爆破器材安全使用、搬运制度的实施情况。有权制止无爆破安全作业证的人员进行爆破作业。检查爆破器材的现场使用情况与剩余爆破器材的及时退库情况。3.3.7 保管员职责负责验收、保管、发放与统计爆破器材，并保持完备的记录。对无爆破员安全作业证与领取手续不完备的人员，不得发放爆破器材。及时统计、报告质量有问题及过期变质失效的爆破器材。3.3.8 押运员负责核对所押运的爆炸物品的品种与数量。监督运输工具按规定的时间、路线、速度行驶。确认运输工具及其所装运爆炸物品符合标准与环境要求，包含：几何尺寸、质量、温度、防震等。负责看管爆炸物品，防止爆炸物品途中丢失、被盗或者发生其他事故。4.0前期准备4.1 营地建设营地建设应符合XXX工程营地卫生管理规定，在规划设计、卫生要求、监督管理上应满足要求。根据工程进度计划，进行爆破队伍的分配、调遣、安置。现场各类标识、标志、警戒物品务必到位。要求人员与机械设备按时到达现场指定位置。建立各营地的安全规章制度，明确各类爆破作业人员的职责。4.2 技术准备收集有关的施工标准及验收规范，对标准与规范进行学习并贯彻到各个爆破施工队。进行现场实际勘察，对爆破中易出现问题的事项做好风险评估。按照工程的特点与难点，针对岩石类型不一致，制定相应爆破施工与安全保证措施。施工前组织技术人员与与该工程有关的施工人员，熟悉设计文件、图纸、并向所有爆破人员作技术交底。4.3 物质准备各类施工机械状况良好，配套齐全。各类爆破仪表性能良好，并满足施工要求。4.4 手续准备由于爆破作业是国家严格操纵管理的行业，在开始爆破前，与当地有关部门取得联系,以便获得当地公安部门的批准，并办理有关证件。这些证件包含爆炸物品使用许可证、爆炸物品购买证、爆炸物品运输证与爆炸物品安全贮存许可证。要完全遵守当地各级管理部门在处理、运输、储存、操纵与使用爆炸物品的一切法律与规章制度。到当地公安部门指定的地点购买爆炸物品，并按指定线路使用专用车辆运输爆炸物品。严禁任何单位与个人从其他渠道购买爆炸物品。4.5 现场调查4.5.1 调查施工工地及周围环境情况邻近爆区的建筑物、交通道路、设备仪表与其他地面设施的位置、重要程度、完好程度与对爆破的要求。施工土地内与邻近区域的水、电、气、通讯线路与其他隐避工程（军事设施、地下室、巷道等）的埋深、位置、材质、重要程度、完好程度与对爆破的要求。邻近有无危及爆破安全的电磁波发射源、射频电源及其他可能产生杂散电流的不安全因素，如：高压线、电台、电视塔的分布、功率、气象条件等。4.5.2 调查爆区周围的居民情况会同当地有关部门做好施工的安民告示，消除居民对爆破存在的紧张心理。妥善解决施工现场的飞石、振动、噪音、粉尘与冲击波等爆破危害。取得沿线周边群众对施工的密切配合与支持，以确保施工的顺利进行。对有可能造成影响的重要设施应在爆破前通知有关部门与人员，会同当地有关部门对重点对象进行拍照、录像、登记造册，对保护物采取安全防护措施，并征得其同意后方可进行爆破作业。4.6 岗位培训4.6.1 培训原则特种作业人员务必持证上岗，安全员应参加由EPC项目部统一组织的HSE安全培训I,并考核合格配发HSE上岗证方可上岗。参加爆破作业的人员要求反应机敏，同时具备独立的推断能力与处理突发事件的能力。对爆破作业人员培训要按安全生产与爆破技术分别进行，保证其具备管沟爆破施工的安全生产知识、熟悉有关的安全生产规章制度与安全操作规程，掌握本岗位的安全操作技能。人员培训的重点放在事故的预防上。4.6.2 培训方法根据业主与EPC要求，参加各类培训。培训教材包含：各类法律、法规、爆破手册、技术要求与技术验收规范。爆破工程技术人员向其它爆破作业人员解释教材中与管沟爆破作业有关的条款，并向他们说明每条规则存在的道理。当使用新的爆破工艺、新技术、新的爆破材料或者者使用新设备时，使爆破作业人员熟悉、掌握安全技术特性，在施工中如何采取安全、有效的技术措施。4.7 劳动保护所有爆破作业人员在施工现场务必按要求正确着装并戴好安全帽。在特殊环境下（如高陡边坡）进行施工的爆破作业人员要配备安全保护用具：安全带、安全绳、安全网、防滑靴、锚具等。劳动保护用具的设计、制造、安装、使用、检测、维修、改造与报废，应当符合国家标准或者行业标准。劳动保护用品要进行经常性的保护、保养、并定期检测，保证能正常使用，保护、保养、检测应当作好记录并由有关人员签字。4.8 进场准备根据工程进度计划，组织人力与机械分批进场。根据施工所需要的机具、设备进场计划，提早进行调试，周转材料一次性解决到位，特殊机具、材料做到早准备。根据工程实际情况，按正常的施工配置劳动力，固定基本的施工力量，并对施工人员进行培训与交底，使他们熟悉施工方案、技术措施、安全要求与质量标准。确认爆破人员具有相应的爆破资格，爆破人员务必持证上岗。本工程所用的爆破材料，如炸药、雷管、导火索、起爆器、导线等根据使用条件，选用符合国家标准的材料，所有材料三证齐全，有明确的出厂日期。4.9 注意事项爆破施工前，在爆破地段设置安全屏障，防止滚石、飞石砸坏公路及行驶的车辆。该工程所用管材外径为l219mm,当在起伏较为平缓的戈壁石方段施工时，可使用沟上组焊的方式，对应的管沟加宽裕量为I100mm,管沟沟底爆破开挖宽度为2400mm。当在丘陵山区段施工时，易使用沟下组焊工序，对应的爆破管沟开挖裕量为1600mm,管沟沟底爆破开挖宽度为2800mm。在弯头、弯管、弹性敷设、沟下连头作业地段，管沟相应需加宽至3200mm。管沟开挖深度根据地形起伏、是否设计弯管弯头具体确定，开挖是务必按照设计图纸及有关文件执行，但最小深度务必大于（200mm细土垫层+1219管道+最小埋深）。管沟爆破后满足设计尺寸，管道沟槽边坡稳固。工程正式爆破施工前，结合有关计算参数与具体岩石情况及施工经验，在现场试爆破,验证参数，以取得最佳爆破效果。在管沟爆破的同时，需要将焊接作业带爆破、回填、整平。施工作业带开挖务必满足纵向坡度小于10度，严防坡度过陡引起溜车。管沟中心线同意偏差应小于IOomm；沟底宽度同意偏差为+100mm；沟底标高同意偏差为+5Omm700mm；变坡点位移同意偏差应小于100mmo5.0爆破施工技术措施5.1 作业流程石方段管沟开挖流程图5.2 施工前准备施工前，应将施工范围内的构筑物、堆放物、草木等进行清理并加以平整，保证施工作业机械行驶。全岩石段要保证管沟邻近作业带平整，方便钻孔设备的正常行走，个别岩石地段使用机械方式无法平整时，要使用爆炸物品先行爆出设备通行的便道。应做好并行管道的安全防护工作。应做好原有建（构）筑物的拆除、搬迁工作。地势低洼地区应采取有效的排水措施。半土半岩石段要预先挖出管沟上部土方及松软破碎石方，以免钻机钻孔时夹钎，影响施工进度。5.3 试爆破在爆破设计批准后，正式爆破开始前，在批准的完全石方段按设计参数进行小面积爆破作业，以掌握岩石与爆炸物品的第一手资料。5.4 测量放线测量放线前对线路定测资料、线路平面图与断面图进行认真审核与现场核对。使用全站仪或者经纬仪等仪器在已经清障的线位上进行测量，要放出管道轴线。关于交桩后丢失的操纵桩、水准点桩，应根据定测资料于施工前进行测量恢复。5.5 钻孔管沟钻孔前，工程师应向钻机操作手进行交底，明确钻孔深度，间距与排距，便于取得较好的爆破效果。5.6 炮孔清理关于近期不能进行爆破的钻孔，要用编制袋或者方便袋装草堵塞炮孔孔口，并清理孔口邻近的石渣。假如不能及时进行爆破，则需要对炮孔进行标识。5.7 装药准备各爆破队对当天欲进行爆破的炮孔数目要清晰，备足当天使用的各类爆炸物品数量及现场需要的爆破仪器、仪表。对有水炮孔要采取防水措施。有条件的使用防水炸药。无条件的进行布条吸水或者压风机吹水处理或者使用防水套防止炸药失效。有水炮孔装药施工安排在无水炮孔装药完毕后进行。5.8 装药装药前应对需爆破管沟邻近的人员、设备进行清理，爆破员要用木质或者竹质炮杆检查炮孔的孔深、孔向、是否有水等情况。从炸药运入现场开始，应划定警戒区，警戒区内禁止烟火，手持式或者其他移动通讯设备应事先关闭。搬运爆炸物品时应轻拿轻放，不得冲撞起爆药包。在雾天、黄昏与夜间等能见度差的气候条件下，禁止进行爆破作业。为加强爆破效果，使用反向起爆法：即雷管位于炮孔底部同时聚能穴向上，若用导爆索起爆，首先把导爆索一端捆绑药卷使其位于孔底。严格按照孔深、孔距、岩石硬度及周围环境要求设计单孔药量。装药过程中不应拨出或者硬拉起爆药包中的导爆管、导爆索或者雷管导线。5.9 堵塞所有炮孔装药后，都要进行连续堵塞，不许使用无堵塞爆破。不应使用石块与易燃材料堵塞炮孔。不应捣固直接接触药包的堵塞材料或者用堵塞材料冲击起爆药包。堵塞时保护起爆网路。5.10 爆破网路的连接爆破网路的连接务必在工作面的全部炮孔堵塞完毕，无关人员全部撤离现场后，由专职人员开始连接，连接时要求由远处向起爆点依次进行。5.11 爆破警戒与信号5.11.1 爆破警戒：装药警戒距离很多于50m,爆破时对人员的最小警戒范围为200m,应在警戒区边界设置明显标志并派出岗哨。执行爆破警戒任务的人员，应按照指令到达指定地点并坚守工作岗位。每次爆破派出警戒的人员及警戒范围由爆破规模及周围环境决定。5.11.2 警戒人员要求：现场警戒人员要按要求着装，并戴好安全帽、袖标，手持彩旗、口哨。并具有与起爆总指挥联系的通讯手段如：对讲机、手机等。警戒人员要熟悉爆破信号系统与每次爆破警戒的具体要求。警戒人员要具有自我保护意识，要位于爆破的安全区域，并检查周围环境，防止爆破振动震落的物体伤害自己。警戒人员务必毫无例外地拦截一切通往爆区的人员与车辆。警戒人员在接到起爆总指挥的解除警戒信号后，方可解除警戒。5.11.3 信号：预警信号：该信号发出后爆破警戒范围内开始清场工作。起爆信号：起爆信号应在确定爆破警戒区内人员与设备等全部撤离，所有警戒人员到位，具备安全起爆条件时发出。起爆信号发出后，准许负责起爆的人员起爆。解除信号：安全等待时间过后，检查人员进入爆破警戒范围内检查，确认安全后方可发出解除警戒信号。在此之前，所有岗哨不得撤离，不同意非检查人员进入爆破警戒范围。爆破前务必同时发出音响与视觉信号，各类信号均应使爆破警戒区域及邻近人员能清晰地听到或者看到。手摇报警器作为音响信号，手持彩旗作为视觉信号。5.12 爆破后检查5.12.1 爆破后检查等待时间：管沟爆破后应超过5分钟，方准许检查人员进入爆破作业地点进行检查。5.12.2 爆破后检查内容：确认有无盲炮。台阶爆破时检查爆堆是否稳固，有无危石、危坡。爆破危害影响范围内的设备、设施、建筑物、构筑物的损坏情况。5.12.3 处理：检查人员发现盲炮及其它危情应及时上报处理，处理前应在现场设立危险标志，并采取相应的安全措施，无关人员不得靠近。发现残余爆炸物品应收集上缴，集中销毁。5.13 盲炮处理处理盲炮前应由爆破队长定出警戒范围，并在该区域边界设置警戒，处理盲炮时无关人员不准进入警戒区。导爆索起爆网路发生盲炮时，应首先检查导爆索是否有破旧或者断裂，发现破旧或者断裂的应修复后重新起爆。不应拉出或者掏出炮孔中的起爆药包。经检查确认起爆网路完好时可重新起爆。可使用打平行孔装药爆破的方式炸毁盲炮：潜孔钻钻平行孔距盲炮不应小于0.5m,手风钻钻平行孔距盲炮不应小于0.3m。可用木、竹或者其它不产生火花的材料制成的工具，轻轻地将炮孔内堵塞物掏出，用药包诱爆。处理非防水硝钱炸药的盲炮，可将堵塞物掏出，再向孔内注水，使其失效，但应回收雷管。盲炮应在当班处理，不得过夜。5.14 爆破震动强度监测当与在役管道距离小于50m畤应进行爆破震动效应监测，并填写爆破震动监测报告。监测报告内容应包含：监测目的与方法、测点布置，实测波形图及处理方法，各类实测数据判定标准与判定结论。5.15 清沟使用挖掘机与液压凿岩机对管沟进行清理与修整，保证管沟深度与宽度，达到沟底的平整条件，满足施工要求。直线段管沟应保证顺直畅通，曲线段管沟应保证弹性圆滑过渡,无凹凸与折线。沟壁与沟底应平整，沟内无塌方，无杂物。6.0近距离管沟爆破施工根据设计说明与现场勘探，需爆破地段分两种情况，一种为半土半岩石段：上部为土方或者机械能够开挖的石方，下部分岩石需爆破；另一种为全岩石段，机械无法开挖。对全岩石段可直接钻孔爆破，对半土半岩石段首先用机械开挖管沟至不可开挖为止，下部岩石出露后再进行钻孔、爆破。爆破施工采取机械化、标准化施工手段，使用松动操纵爆破。岩石爆破管沟沟底加宽余量K=1600mm,石方段管沟设计底宽为：1219+1600=2819mm,石方管沟最小设计深度为200+1219+1640=3059mm,按深度H=3.1m设计爆破参数,有关各位置的管沟深度详见设计图纸。实施爆破时需要对爆破参数进行精确的设计计算，要消除对对周边环境的爆炸冲击破坏，务必使用小药量，多钻眼少装药，使各个小药包爆炸后的能量只破坏自己孔所负担的岩石，而无剩余能量去扰动其它区域。沟槽爆破特点是岩石夹制作用大，炸药单耗高。管沟爆破的施工可分为分层台阶爆破法与一次成型爆破法。为保证工期，在满足安全的条件下采取管沟一次成型爆破法。6.1 爆破方式选择6.1.1 开挖方式根据设计说明与现场勘探，邻近段岩石管沟分两种情况，一种为土石结合段，上部为土方或者机械能够开挖的石方，下部分岩石需爆破；另一种为全岩石段，机械无法开挖。对全岩石段可直接钻孔爆破，对土石结合段首先用机械开挖管沟至不可开挖为止，下部岩石出露后再进行钻孔、爆破。爆破施工采取机械化、标准化施工手段，使用松动操纵爆破方案。6.1.2 爆破方式石方段管沟最小底宽B=2.819m,按底宽B=2.9m设计爆破参数；石方段管沟最小深度H=3.059m,按深度H=3.1m设计爆破参数。沟槽爆破特点是岩石夹制作用大，炸药单耗高。管沟爆破的施工可分为分层台阶爆破法与一次成型爆破法。为保证工期，在满足安全的条件下采取管沟一次成型爆破法。6.2 爆破参数确定6.2.1 孔径潜孔钻机钻孔：孔径=90mm;孔径=64mm凿岩机钻孔：孔径=4Omm孔深L1.=H+hH：管沟设计深度（m）h：超深，全岩石段取h=（8-10）,:孔径（m）土石结合段取h=0.3H全岩石段：孑L径=9Omm,h=0.72m0.9m按三种岩石分别取h=0.7m、0.8m>0.9m孑1径中=64111111由=0.511110.64111按三种岩石分另1取11=0.5111、0.6m>0.7m土石结合段：孑L径=4Omm,L=H+0.3H=1.3H6.2.2 最小抵抗线WW=25:孔径（mm）潜孔钻钻孔：当中=9Omm,W=2.25m,取W=2.2m当=64mm,W=l.6m凿岩机钻孔：当中=4Omm,W=l.Om6.2.3 孔£巨aa=m×Wm：炮孔密集系数，管沟爆破取m=1.0W：最小抵抗线（m）潜孔钻钻孔：当=90mm,a=2.2m当=64mm,a=1.6m凿岩机钻孔：当=4Omrn,a=1.0m6.2.4 排距bb=0.8aa：孔距（m）潜孔钻钻孔：当=90mm,a=2.2m,b=1.76m,取b=1.8m当=64mm,a=1.6m,b=1.28m,取b=1.3m凿岩机钻孔：当中=4Omm,a=1.0m,b=0.8m潜孔钻钻孔根据孔径与岩石硬度沿管沟横向布置13排炮孔。凿岩机钻孔根据孔径与岩石硬度沿管沟横向布置35排炮孔。炮孔为梅花型布置。1.管沟中心线；2.炮孔；a.孔距；b.排距6.2.5 单位炸药消耗量q：松动操纵爆破单位炸药消耗量按下表确定岩石类型次坚石普坚石特坚石单耗q(kgm3)0.81.01.2备注：以上数值只为现场试爆指出一个范围，要按试爆效果确定不一致炸药在不一致的地质条件下的最佳单耗值。6.2.6 单孔装药量Q：Q=qHaBq：单位炸药消耗量(kgm3)H：沟深(m)a：孔距(m)B：排距(m)6.2.7 线装药密度Q/m：当炸药密度取LOgZcnP时：潜孔钻钻孔：当d=90mm,Qm=6.36kgm当d=64mm,Qm=3.22kgm凿岩机钻孔：当d=40mm,Qm=1.26kgm6.3 爆破方案设计6.3.1 设计原则XXX工程与邻近管道间距一定范围内的爆破开挖施工，务必采取相应的爆破安全技术措施，确保邻近在役管道的运行安全。对邻近管道的保护，参照解放军理工大学所编写的西部原油、成品油管道工程爆破作业指导书中爆破施工方法及质点振动速度公式中K、的有关结论数据。邻近管道最大安全振动速度采纳运行单位的意见，以邻近管道最大安全振速为7cms,以此数值计算邻近管道在不一致间距上的单次齐爆最大同意药量，即可保证邻近管道的运营安全。6.3.2 爆破方案确定根据XXX与西部管道、西一线近距离爆破作业成熟爆破施工经验，决定分三个距离范围对XXX管沟爆破施工的爆破方法、起爆技术、孔网参数、炸药及起爆器材等进行限定。三个距离范围具体划分为：距离50m以外范围；距离20m50m范围；距离IOm20m范围。6.4 间距大于50m的爆破施工当XXX爆破位置与邻近管道中心线间距大于50m时，在该距离范围内邻近管道要紧受到爆破振动的危害。6.4.1 单次齐爆最大同意药量按爆破振动公式变形后的单次齐爆最大同意药量公式：Qmax=R3×(VK)3/a在该距离范围内k取值为110,(X取值为1.30,邻近管道最大安全振速为7cms,邻近管道在不一致间距上的单次齐爆最大同意药量见下表：与邻近管道间距大于50m单次起爆最大同意药量距离R(m)aKVmax(cms)同意药量QmaX=R3(VK)3/a(kg)501.3110.07.0216.9601.3110.07.0374.8701.3110.07.0595.1801.3110.07.0888.4901.3110.07.01264.91001.3110.07.01735.1IlO1.3110.07.02309.41201.3110.07.02998.2备注：在爆破施工中由于每个爆破队伍的施工能力所限，单次起爆的炸药量不可能超过3000kg,因此在上表中没有计算与邻近管道大于120m的单次齐爆最大同意药量。6.4.2 间距大于50m不一致孔径爆破参数表90mm孔径爆破参数岩石分级软岩中硬岩硬岩管沟深度，m3.13.13.1炮孔深度，m3.83.94.0堵塞长度，m2.32.11.7孔距，m1.91.61.6排距，m1.61.81.9装药高度，m1.51.82.3单孔药量，kg9.211.214.6炸药单耗，kgm30.81.01.264mm孔径爆破参数岩石深度，m2.02.53.03.54.5炮孔深度，m2.73.33.94.65.8抵抗线，m1.61.61.61.51.5装药高度，m0.81.11.52.03.1单孔药量，kg2.73.15.57.09.6炸药单耗，kgm31.01.11.21.31.340mm孔径爆破参数岩石分级软岩中硬岩硬岩石深度，m1.01.52.01.01.52.01.01.52.0炮孔深度，m1.52.02.51.62.12.61.72.22.7堵塞长度，m1.01.21.51.01.11.30.91.11.2孔距,m1.01.01.01.01.01.01.01.01.0排距，m0.80.80.80.80.80.80.80.80.8装药高度，m0.50.81.00.61.01.30.81.11.5单孔药量，kg0.61.01.30.81.21.61.01.41.91.01.2I炸药单耗，kgm30.86.4.3 间距大于50m爆破安全要求及说明在单次齐爆最大同意药量表中计算出的单次齐爆药量较大，并不说明在此距离范围内当单次齐爆药量小于对应距离单次齐爆最大同意药量数值时可随意实施爆破作业。在该范围内其他爆破参数不合理仍然存在爆破安全隐患，如：单耗过大或者孔网参数不合理会产生飞石，飞石在落地时的冲击作用同样会对邻近管道造成危害。按沟槽开挖爆破工程成功经验，在所有的爆破参数中，首先确定钻孔深度，按钻孔深度确定飞石在安全范围内的最大单孔药量，然后按单孔破坏范围确定孔距与排距。延时爆破单耗不得大于1.4kgm3o试爆的炸药单耗操纵在0.71.2kgm3.6.5 间距20m50m的爆破施工当XXXX线管沟与邻近管道间距20m50m时,在该范围内邻近管道要紧受到爆破振动及个别飞石冲击的危害。6.5.1 间距20m50m单次齐爆最大同意药量按单次齐爆最大同意药量公式QmaX=R3(VK)3/a,在该距离范围内k取值为110,取值为1.3,邻近管道最大安全振速为7cms,邻近管道在不一致距离的单次齐爆最大同意药量见下表：与邻近管道间距20m50m单次齐爆最大同意药量距离R(m)KVmax(cms)同意药量QmaX=R3(VK)3/a(kg)201.3110.07.013.9251.3110.07.027.1301.3110.07.046.8351.3110.07.074.4401.3110.0
