工业机电工程施工技术.docx

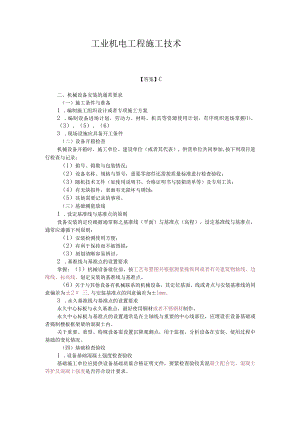

工业机电工程施工技术【答案】C二、机械设备安装的通常要求（一）施工条件与准备1 .编制施工组织设计或者专项施工方案2 .编制设备进场计划，劳动力、材料、机具等资源使用计划，有序组织进场掌握、（3）、（5）、（6）3 .现场设施应具备开工条件（二）设备开箱检查机械设备开箱时，施工单位、建设单位（或者其代表）、供货单位共同参加,按下列项目进行检查与记录：（1）箱号、箱数与包装情况；（2）设备名称、规格与型号，重要零部件还需按质量标准进行检查验收；（3）随机技术文件（如使用说明书、合格证明书与装箱清单等）及专用工具；（4）有无缺损件，表面有无损坏与锈蚀；（5）其他需要记录的事项。（三）基础测量放线1 .设定基准线与基准点的原则设备安装的定位根据通常称之基准线（平面）与基准点（高程）。设定基准线与基准点，通常应遵循下列原则：（1）安装检测使用方便；（2）有利于保持而不被毁损；（3）刻划清晰容易辨识。2 .基准线与基准点的设置要求掌握：（1）机械设备就位前，按工艺布置图并根据测量操纵网或者有关建筑物轴线、边缘线、标高线，划定安装的基准线与基准点。（6）关于与其他设备有机械联系的机械设备，其定位基面、线或者点与安装基准线的同意偏差为±2三,与安装基准点的同意偏差为±1mm。3 .永久基准线与基准点的设置要求永久中心标板与永久基准点，最好使用铜材或者不锈钢材制作。永久中心标板与基准点的设置通常是在主轴线与重要的中心线部位，应埋设在设备基础或者捣制楼板框架梁的混凝土内。关于重要、重型、特殊设备需设置沉降观测点，用于监视、分析设备在安装、使用过程中基础的变化情况。（四）基础检查验收1 .设备基础混凝土强度检查验收基础施工单位应提供设备基础质量合格证明文件，要紧检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求。若对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，使用回弹法或者钻芯法等对基础的强度进行复测。重要的设备基础有预压与沉降观测要求时，应经预压合格，并有预压与沉降观测的全面记录。2 .设备基础位置、几何尺寸检查验收设备安装前按照规范同意偏差对设备基础位置与几何尺寸进行复捡。基础的位置、几何尺寸测量检查要紧包含基础的坐标位置，不一致平面的标高，平面外形尺寸，凸台上平面外形尺寸与凹穴尺寸，平面的水平度，基础的铅垂度，地脚螺栓预留孔的中心位置、深度与孔壁铅垂度等。3 .设备基础外观质量检查验收4 .预埋地脚螺栓检查验收直埋地脚螺栓中心距、标高及露出基础长度符合设计或者规范要求。安装胀锚地脚螺栓的基础混凝土强度不得小于IOMPa,基础混凝土或者钢筋混凝土有裂缝的部位不得使用胀锚地脚螺栓。4 3 25.设备基础常见质量通病1螺树；2螺栓；3设符底座；4廉铁；6.孔（内浇注粘结剂）基础上平面标高超差。预埋地脚螺栓的位置、标高超差。预留地脚螺栓孔深度超差，过浅会使地脚螺栓无法正确埋设。（五）垫铁设置通过调整垫铁高度来找正设备的标高与水平。通过垫铁组把设备的重量、工作载荷与固定设备的地脚螺栓预紧力，均匀传递给基础。1 .垫铁的设置应符合要求垫铁与设备基础之间的接触良好；每个地脚螺栓旁边至少应有组垫铁，并设置在靠近地脚螺栓与底座要紧受力部位下方；相邻两组垫铁间的距离，宜为500100Omm；设备底座有接缝处的两侧，各设置一组垫铁；每组垫铁的块数不宜超过5块，放置平垫铁时，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于2mm；每组垫铁应放置整齐平稳，并接触良好。设备调平后，垫铁端面应露出设备底面外缘，平垫铁宜露出1030mm,斜垫铁宜露出1050mm。垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心；除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。2 .无垫铁设备安装是比较新的施工方法c=帕买成对用0候机床调整型铁设备斜铁基板垫铁放置方法I-M：J-JkSM（六）设备吊装就位1 .运输吊装根据设备特点、作业条件与可利用机械，选择安全可靠、经济可行的运输吊装方案，并按方案配置相应的机械、工机具与人员。特殊运输吊装作业场所、大型或者超大型构件与设备运输吊装应编制专项施工方案。2 .设备就位懂得掌握设备就位前，应经检查确认的六项工作。（七）设备安装调整3 .设备定位机械设备安装最基本的要求，是将设备固定在正确的位置，包含设备按要求的部位检测使之处于水平或者铅垂状态、对准坐标位置与标高。4 .设备调整设备的水平度调整（找平）、坐标位置调整（找正）、高度调整（找标高）。5 .设备找平安装中通常在设备精加工面上选择测点用水平仪进行测量，通过调整垫铁高度的方法将其调整到设计或者规范规定的水平状态。有部分设备水平度要求是以垂直度来保证的，比如：有立柱加工面或者垂直加工面的设备。6 .设备找正安装中通过移动设备的方法使设备以其指定的基线对准设定的基准线，包含对基准线的平行度、垂直度与同轴度要求，即通常所说的中心线调整，从而使设备的平面坐标位置沿水平纵横方向符合设计或者规范要求。7 .设备找标高8 .设备找平、找正、找标高的测点通常选择在下列部位：设计或者设备技术文件指定的部位；设备的要紧工作面；部件上加工精度较高的表面；零部件间的要紧结合面；支承滑动部件的导向面；轴承座剖分面、轴颈表面、滚动轴承外圈；设备上应为水平或者铅垂的要紧轮廓面。（八）设备固定与灌浆1.设备固定9 .设备灌浆设备灌浆分为一次灌浆与二次灌浆。一次灌浆是设备粗找正后，对地脚螺栓预留孔进行的灌浆。二次灌浆是设备精找正、地脚螺栓紧固、检测项目合格后对设备底座与基础间进行的灌浆。灌浆（九）零部件装配由小到大，从简单到复杂进行组合件装配；由组合件进行部件装配；先主机后辅机，由部件进行总装配。（+）润滑与设备加油（H一）设备试运转（1）试运转是设备安装工作中最后一道工序。目的是综合检验各前道工序的施工质量，同时发现设计、制造等方面的缺陷，通过调整与处理，使设备符合生产要求。（2）设备试运转应按安装后的调试、单体试运转、无负荷联动试运转与负荷联动试运转四个步骤进行：单体试运转是按规定时间对单台设备进行全面考核，包含单体无负荷试运转与负荷试运转。单体试运转要紧是考核机械部分。设备单体试运转的顺序是：先手动，后电动；先点动，后连续；先低速，后中、高速。无负荷联动试运转要紧是检查整条生产线或者联动机组中各设备相互配合及按工艺流程的动作程序是否正确，同时也检查连锁装置是否灵敏可靠，信号装置是否准确无误。无负荷联动试运转应按设计规定的联动程序进行或者模拟进行。从某种意义上讲，无负荷联动试运转要紧是考核电气的连锁。负荷联动试运转是在投料的情况下，全面考核设备安装工程的质量，考核设备的性能与生产能力，检验设计是否符合与满足正常生产的要求。（十二）工程验收（1）机械设备安装工程的验收程序通常按单体试运转、无负荷联动试运转与负荷联动试运转三个步骤进行。（2）无须联动试运转的工程，在单体试运转合格后即可办理工程验收手续。须经联动试运转的工程，则在负荷联动试运转合格后方可办理工程验收手续。（3）无负荷单体与联动试运转规程由施工单位负责编制，并负责试运转的组织、指挥与操作，建设单位及有关方人员参加。负荷单体与联动试运转规程由建设单位负责编制，并负责试运转的组织、指挥与操作，施工单位及有关方可根据建设单位的委托派人参加。（4）无负荷单体与联动试运转符合要求后，施工单位与建设单位、监理单位、设计、质量监督部门办理工程及技术资料等有关交接手续。（5）工程验收合格，符合合同约定、设计及验收规范要求，应即时办理工程验收。2H313012机械设备安装精度的操纵一、机械设备安装精度设备安装精度是指安装过程中为保证整套装置正确联动所需的各独立设备之间的位置精度，单台设备通过合理的安装工艺与调整方法能够重现的制造精度，整台（套）设备在使用中的运行精度。二、影响设备安装精度的因素1 .设备基础设备基础对安装精度的影响要紧是强度与沉降。2 .垫铁埋设垫铁埋设对安装精度的影响要紧是承载面积与接触情况。垫铁承受载荷的有效面积不够，或者垫铁与基础、垫铁与垫铁、垫铁与设备之间接触不好，会造成设备固定不牢引起安装偏差发生变化。3 .设备灌浆设备灌浆对安装精度的影响要紧是强度与密实度。4 .地脚螺栓地脚螺栓对安装精度的影响要紧是紧固力与垂直度。5 .测量误差测量误差对安装精度的影响要紧是仪器精度、基准精度。6 .设备制造设备制造对安装精度的影响要紧是加工精度与装配精度。7 .环境因素环境因素对安装精度的影响要紧是基础温度变形、设备温度变形与恶劣环境场所。8 .操作误差操作误差对安装精度的影响要紧是技能水平与责任心。三、设备安装精度的操纵方法1.从人、机、料、法、环等方面着手，特别强调人的因素，应选派具有相应技能水平与责任心的人员，选择合理的施工工艺，配备必要的施工机械与满足精度等级的测量器具，在适宜的环境下操作，提高安装精度。3 .必要时为抵消过大的装配或者安装累积误差，在适当位置利用补偿件进行调节或者修配。四、设备安装偏差方向的操纵1.补偿温度变化所引起的偏差调整两轴心径向位移时，运行中温度高的一端（汽轮机、干燥机）应低于温度低的一端（发电机、鼓风机、电动机），调整两轴线倾斜时，上部间隙小于下部间隙，调整两端面间隙时选择较大值,使运行中温度变化引起的偏差得到补偿。4 .补偿受力所引起的偏差5 .补偿使用过程中磨损所引起的偏差6 .设备安装精度偏差的相互补偿比如：操纵相邻辐道轴线与机组中心线垂直度偏差的方向相反，操纵相邻设备水平度偏差的方向相反，就能够减少产品在机组运行中的跑偏。【例2】（2013真题）在室温条件下，工作温度较高的干燥机与传动电机联轴器找正时，两端面间隙在同意偏差内应选择（）oA.较大值B.中间值C.较小值D.最小值A除液答案【答案】A2H313020电气装置安装工程施工技术2H313021电气装置安装的施工程序与要求一、电气装置安装的施工程序（一）电气装置安装的施工通常程序1 .电气装置安装的施工通常程序：埋管与埋件f设备安装f电线与电缆敷设一回路接通一通电检查试验及调试一试运行一交付使用。2 .进行交接试验（二）常用电气装置安装的施工程序1.旋转电机的施工程序电站发电机的施工程序:定子就位f检查及电气试验f穿转子一调整空气间隙一附属设备及管路安装一氢冷发电机的整体气密性试验等。在定子就位后与穿转子前，要对发电机全面进行检查，分别测定定子与转子绕组的绝缘。3 .变压器的施工程序油浸电力变压器的通常安装工序：开箱检查f本体密封检验f绝缘判定f设备就位一器身检查一附件安装一滤油一注油一整体密封试验。4 .电器及成套装置的施工程序柜式真空断路器安装通常程序：真空断路器检查f操作机拘检查f真空断路器就位f机械及电气性能试验。六氟化硫断路器的安装程序：基础检查、设备开箱检查一本体安装一套管、导杆安装一套管互感器安装一操纵柜安装一六氟化硫管道安装、压缩空气管道安装、操纵电缆敷设接线f全面安装检查f充加六氟化硫充装压缩空气一严密性检查一特性试验。油断路器的安装程序：开箱检查一绝缘推断一灭弧装置及传动机构清洗检查f均压电容测定T断路器就位及本体部件安装f操作缸检查及安装f液压机构管道安装与机构调整一断路器调整试验。5 .母线安装的施工程序封闭母线的安装程序：核对设备位置及支架位置尺寸、封闭母线开箱检查及核对尺寸一封闭母线吊装f封闭母线找正固定f导体焊接f外壳焊接f电气试验f封闭母线与设备连接。油断路器真空断路器六氟化硫断路器隔离开关封闭母线二、电气装置安装的施工要求(一)电气装置的安装规定(2)电气设备与器材在安装前的保管期限应为1年及下列。保管环境条件应具备防火、防潮、防尘、防止小动物进入等措施。瓷件应安置稳妥，不得损坏。(3)电气设备在起吊与搬运中，受力点位置应符合产品技术文件的规定。(4)电气设备安装用的紧固件，除地脚螺栓外应使用镀锌制品。户外用的紧固件应使用热镀锌制品。(5)互感器安装就位后，应该将各接地引出端子良好接地。暂时不使用的电流互感器二次线圈应短路后再接地。零序互感器安装时，要特别注意与周围的导磁体或者带电导体的距离。(7)电抗器安装要使线圈的绕向符合设计要求。(9)绝缘油应经严格过滤处理，其电气强度及介质缺失角正切值与色谱分析等试验合格后才能注入设备。(10)防爆电气设备应有“EX”标志与标明其类型、级别、组别标志的铭牌。(11)组合装配六氟化硫封闭式电器元件时，应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并采取防尘、防潮措施。(14)按设计要求做好保护接地与工作接地。设备的接地线敷设应考虑不妨碍设备的拆卸与检修。(15)电缆上装有零序电流互感器时，应特别注意电缆头的接地线一定要通过零序电流互感器。(16)变压器安装时务必做到：搬运中务必防止变压器发生冲撞或者倾倒；防止变压器受潮；防止绝缘损伤；防止绑扎松动；防止渗油漏油。不得任意在地面上拖拉。（）标志。E.组别（17）封闭母线不得用裸钢丝绳绑扎起吊，【例1】（2010真题）防爆电气设备应具有A.EXB.类别C.级别D.色别a隐Ir首案；【答案】ACDE（二）交接试验的要求1 .电力电缆的交接试验内容测量绝缘电阻；直流耐压试验及泄漏电流测量；交流耐压试验；测量金属屏蔽层电阻与导电体电阻比；检查电缆线路两端的相位；充油电缆的绝缘油试验；交叉互联系统试验。2 .交接试验注意事项（1）在高压试验设备与高电压引出线周围，均应装设遮拦并悬挂警示牌。（2）进行高电压试验时，操作人员与高电压回路间应具有足够的安全距离。比如：电压等级6IOkV,不设防护栏时，最小安全距离为0.7m。（3）高压试验结束后，应对直流试验设备及大电容的被测试设备多次放电,放电时间至少Imin以上。（4）凡汲取比小于1.2的电动机，都应先干燥后再进行交流耐压试验。（5）断路器的交流耐压试验应在分、合闸状态下分别进行。（6）除制造厂装配的成套设备外，进行绝缘试验时，宜将连接在一起的各类设备分离开来单独进行。【例2】（2012真题）电力电缆的交接试验内容包含（）oA.直流耐压试验B.交流耐压试验C.绝缘电阻测量D.金属屏蔽层电阻测量E.电缆两端压差检查I*显示答案；除/苍惠【答案】ABCD（三）电气回路接通要求回路接通条件是确认供电设备与用电设备安装完成，其型号、规格、安装位置符合施工图纸要求并验收合格，电气交接试验合格，所有建筑装饰工作完成并清扫干净，电气回路接通作业的环境应整洁。（四）通电检查试验及调试要求1 .检查顺序要先进行二次回路通电检查试验，然后再进行相应一次回路试运行。2 .二次回路通电检查试验应具备的条件3 .二次回路通电检查试验注意事项接通直流电源之前，应再次测定回路的绝缘电阻与直流电阻，确保无接地或者短路存在，核对操作与合闸回路的熔器与熔丝是否符合设计规定。暂不检验的回路的熔断器应全部取下。4 .通电检查步骤受电系统的二次回路试验合格，其保护定值已按实际要求整定完毕。受电系统的设备与电缆绝缘良好。安全警示标志与消防设施已布置到位。按己批准的受电作业指导书，组织新建电气系统变压器高压侧同意电网侧供电，通过配电盘按先高压后低压、先干线后支线的原则逐级试通电。试通电后系统工作正常，可进行新建工程的单机试运行。（五）试运行1 .电气设备及系统试运行的条件熟悉6个条件2 .安全防范要求高压开关柜闭锁保护装置务必完好，即“五防连锁”防止误合、误分断路器;防止带负荷分、合隔离开关；防止带电挂地线；防止带电合接地开关；防止误入带电问膈。电气操作人员务必通过专业培训，具备电工特种作业操作证资格，严格执行国家的安全作业规定，熟悉有关消防知识，能正确使用消防用具与设备，熟知人身触电紧急救护方法。2H313022输配电线路的施工要求一、室外线路施工要求室外线路的形式有输送电力的高压架空线路、配电用的低压架空线路与直埋电缆、电缆沟与电缆隧道内的电缆二保护管内的电缆。(一)35kV下列架空电力线路施工要求架空电力线路安装程序：挖电杆与拉线坑一基础埋设f电杆组合一横担安装一绝缘子安装一立杆一拉线安装一导线架设。；架空电力线路电杆血立后进行4线安装及调整，方可进行导线架设。导线架设程序：导线展放一导线连接一紧线一绝缘子上导线固定与跳线连接。3 .混凝土电杆整体组立的步骤要正确。(1)在排杆时要认真调整好对口尺寸，使之上、下、左、右均无偏差，缝隙均匀。焊接完成后应检查杆身是否平直，如杆身弯曲超过标准同意误差，应返工重焊。(2)组装应按先导线横担，再地线横担，后义梁的次序安装。（3）按照立杆方案做好准备工作。如使用抱杆起吊方式，要准备抱杆、牵引设备、钢丝绳、滑轮组等；按方案的平面布置图挖好地锚坑。（4）起吊开始后，电杆上的横担离地面0.5m时，应停止吊装，检查电杆、地锚、钢丝绳、滑轮组等，各部正常方可继续吊装。起吊过程中，应随时保证电杆的底部对准底盘。电杆立直后要进行找正，并用拖拉绳固定好，安装卡盘，将电杆坑回填。4 .在跨越铁路、公路、通信线路等时需搭设越线架，以保证跨越处被跨越物的安全。5 .使用张力放线时，应根据导线的长度、当地的地形条件、牵引设备的能力来决定放线的长度。6 .导线连接通常使用液压机压接、压钳压接方式。压接后，导线接头处的机械强度应达到被连接导线计算拉断力的90%以上，导线接头处具有被连接导线同样的良好导电性能。（二）接户线施工要求（三）室外电缆敷设要求（1）现场检查。对电缆及其附件的外观与电缆结构进行现场检查。（2）电缆在施放前务必进行测量、试验。如绝缘电阻测量、直流耐压及泄漏电流测量、充油电缆的绝缘油试验。（4）直埋电缆敷设应符合规定。电缆敷设深度、与其他地下管线交叉、电缆敷设时的弯曲半径、人工开挖电缆沟应符合要求。【例3】（2012真题）室外电力线路的形式有（）oA.高压架空线路B.保护管内电缆C.桥架电缆D.直埋电缆E.隧道内电缆A隔款答案【答案】ABDE二、室内线路安装要求（一）桥架与支架安装要求直线段钢制桥架超过30m铝制桥架超过15m时，应留有伸缩缝或者伸缩片。电缆支架应安装牢固、横平竖直，各支架的同层横格架应在同一水平上。其高度偏差不大于±5mm,支架沿走向左右偏差不大于±10mm。电缆桥架转弯处的转弯半径应符合要求。不应小于该桥架上电缆中的最小同意弯曲半径。长距离电缆桥架接地应符合要求。每隔30,50m距离，接地一次。（二）配管及管内穿线要求电力线路的管内穿线是先穿支线再穿干线。穿线工序正确。扫管f穿引线f放线f引线与导线绑扎f管内穿线f做接线头。（三）吊车滑接线与移动电缆安装程序（四）电气盘柜内二次回路接线要求（1）敷设前应根据安装接线图的编号与端子的排列顺序布置好导线的排列顺序。用于监视测量表、操纵操作信号、继电保护与自动装置的全部低压回路的接线均为二次回路接线。敷设二次线应在电气柜盘安装完毕，柜内仪表、继电器及其他电器全部装好后进行。（2）二次回路的接线要按图施工，接线正确，牢固可靠。导线与电气元件间连接牢固可靠；不得有中间接头；电缆与分列导线的端部应标明其回路编号；配线应整齐、清晰、美观；每个接线端子上的接线宜为一根，最多不超过两根。（3）屏蔽电缆的屏蔽层应予接地；非屏蔽电缆，则其备用芯线应有一根接地。多根电缆屏蔽层的接地汇总到同一接地母线排时，应用截面积不小于Imnr'接地软线。压接时每个接线鼻子内屏蔽接地线不应超过6根。（五）电动机的接线要求三、室内电缆敷设要求（一）电缆敷设程序电缆架配置与安装一电缆管加工与敷设一电缆牌制作一电缆电气试验一电缆沟接地线安装一电缆两端电气设备安装一电缆敷设一电缆挂牌。（二）电缆敷设应注意的事项（1）应从电缆布置集中点向电缆布置分散点敷设。到同一终点的电缆最好是一次进行敷设。先敷设盘柜到就地设备的长电缆，后敷设盘柜与端子箱到执行设备的短电缆。（2）电力电缆与操纵电缆应分层布置。若需要敷设在同一支架上时，操纵电缆应放在下侧，IkV下列电力电缆应放在IkV以上电力电缆的下侧（充油电缆除外），以预防事故发生时事故的扩大。（3）电缆敷设时，凡在电缆拐弯处要有保护措施。（4）电缆敷设与热力管道、热力设备交叉时，其净距离应符合规定。严禁电缆平行敷设于热管道上部。（5）电缆存放地点与敷设现场的温度。在敷设前24h内其平均温度应符合该电缆电压等级所规定的温度要求。假如低于规定，则应在敷设前用提高环境温度或者电焊机电流加热的方法提高电缆的温度。（6）电缆应在切断后4h之内进行封头。油浸纸质绝缘电力电缆务必铅封；塑料绝缘电力电缆应有防潮的封端；充油电缆切断处务必高于邻近两侧电缆。（8）敷设电缆应从电缆盘的上端引出。用机械敷设时，机械牵引力不得大于电缆同意牵引强度。（10）并列敷设电缆，有中间接头时应将接头位置错开。明敷电缆的中间接头应用托板托置固定。（三）电缆敷设中应及时整理，做到横平竖直、排列整齐，避免交叉重叠。及时在电缆终端、中间接头、电缆拐弯处、夹层内、隧道及竖井的两端等地方的电缆上装设标志牌。标志牌上应标明电缆线路的编号、电缆型号、规格与起讫地点。（三）电缆的防火措施要求1.建立良好的电缆运行环境2 .加强电缆的预防性试验3 .提高电缆头的制作质量，加强对电缆头的运行监控4 .用封、堵、涂、包等措施防止电缆延燃【例4】（2011真题）在电缆敷设过程中，应做的工作包含（）oA.标明电缆型号8 .排列整齐C.避免平行重叠D.横平竖直E.标明起讫地点*显示苔窠A除薄答案；【答案】ABDE四、母线安装（）硬母线安装硬母线的材质务必有出厂试验报告与合格证，且符合设计要求。工作电流大于1500A时，每相母线固定金具或者其他支持金具不应构成闭合磁路。母线间或者母线与设备端子间的搭接面应接触良好。铜质设备接线端子与铝母线连接应通过铜铝过渡段。母线通过负荷电流或者短路电流时产生发热的胀伸能沿本身的中心方向自由移动。（二）封闭母线安装绝缘子、电流互感器经试验合格，封闭母线找正固定后方可进行封闭母线导体的连接。连接方式为氢弧焊接。封闭母线的导体焊接后再进行封闭母线外壳的焊接。2H313030工业管道工程施工技术2H313031管道工程的施工程序与要求一、工业管道的分类（一）按材料性质分类根据其输送的介质特性、工作压力与温度划分为GC1、GC2、GC3三个等级。符合下列条件之一的工业管道为GCl级（1）输送职业接触毒物危害程度分级GB504485中规定的毒性程度、极度危害介质、高度危害气体介质与工作温度高于标准沸点的高度危害液体介质的管道。（2）输送石油化工企业设计防火规范GB501601999及建筑设计防火规范GB500162006中规定的火灾危险性为甲、乙类可燃气或者甲类可燃液体（包含液化燃），同时设计压力大于或者者等于4.0MPa的管道；比如，液氧充装站、氧气管道等。（3）输送流体介质同时设计压力大于或者者等于10.OMPa,或者者设计压力大于或者者等于4.OMPa,同时设计温度大于或者者等于400C的管道。比如，二氧化碳充装站。（二）按设计压力分级掌握工业管道按压力分级表2H313030-1（三）按输送温度分类（四）按输送介质的性质分类给水排水管道、压缩空气管道、氢气管道、氧气管道、乙块管道、热力管道、燃气管道、燃油管道、剧毒流体管道、有毒流体管道、酸碱管道、锅炉管道、制冷管道、净化纯气管道、纯水管道等。例1（2011真题）属于按输送介质的性质划分的管道是（）oA.真空管道B.金属管道C.热力管道D.压力管道*显示答覆除就咨索'【答案】C二、管道的构成管道由管道构成件与管道支承件构成。1 .管道构成件用于连接或者装配管道的元件。2 .管道支承件三、工业管道工程的施工程序工业管道工程的通常施工程序：施工准备（技术、人员、机具、材料、现场）一配合土建预留、预埋、测量一管道、支架预制一附件、法兰加工、检验一管段预制管道安装一管道系统检验一管道系统试验一防腐绝热一系统清洗一资料汇总、绘制竣工图一竣工验收。【例2】（2012真题）管道工程施工程序中，管道安装的紧后工序是（）oA.管道系统防腐8 .管道系统检验C.管道系统绝热D.管道系统清洗I*显示苔蜜阳青后覆:【答案】B四、工业管道施工的技术要求（一）管道施工前应具备的条件（1）工程设计图纸与有关技术文件应齐全，并已按规定的程序进行设计交底与图纸会审。（2）施工组织设计或者施工方案已经批准，并进行了技术与安全交底。（3）施工人员已按有关规定考核合格。（4）已办理工程开工文件。（5）用于管道施工的机械、工器具应安全可靠，计量器具应检定合格并在有效期内。（6）已制定相应的职业健康与环境保护应急预案。（7）压力管道施工前，施工单位已向管道安装工程所在地的质量技术监督部门办理了书面告知，并同意监督检验单位的监督检验。（二）管道安装前的检验1 .管道元件及材料的检验管道元件及材料应具有制造厂的质量证明书，并符合国家现行标准规范与设计文件的规定，使用前核对其材质、规格、型号、数量与标识，进行外观质量与几何尺寸的检查验收，标识应清晰完整，能够追溯到产品的质量证明文件。管子、管件的质量证明书应包含下列内容:制造厂名称及制造日期、产品名称、标准、规格及材料、产品标准中规定的有关检验试验数据、合同规定的其他检测试验报告、质量检验员的签字及检验日期、制造厂质量检验部门的公章。2 .阀门检验阀门应进行壳体压力试验与密封试验，阀门壳体压力试验与密封试验应以洁净水为介质，不锈钢阀门试验时，水中的氯离子含量不得超过25ppm.阀门的壳体试验压力为阀门在20时最大同意工作压力的1.5倍，密封试验为阀门在20时最大同意工作压力的Ll倍，试验持续时间不得少于5min,试验温度为5?40,低于5时，应采取升温措施。安全阀的校验应按照国家现行标准与设计文件的规定进行整定压力调整与密封试验。安全阀应做好记录、铅封，出具校验报告。比如，设计压力大于IMPa的流体管道阀门每个都需要进行壳体压力试验与密封试验，不合格不同意使用。设计压力小于IMPa的流体管道阀门抽查10%试验，如不合格，加倍抽查，仍不合格，该批阀门不得使用。“(三)工业管道施工技术要求比如，管道与机械设备连接前,应在自由状态下检验法兰的平行度与同轴度,偏差应符合规定要求。管道与机械设备最终连接时，应在联轴节上架设百分表监视机器位移。管道经试压、吹扫合格后，应对该管道与机器的接口进行复位检验。管道安装合格后，不得承受设计以外的附加载荷。大型储罐的管道与泵或者其他有独立基础的设备连接,应在储罐液压(充水)试验合格后安装。阀门安装：(1)阀门安装前，应按设计文件核对其型号，并应按介质流向确定其安装方向；检查阀门填料，其压盖螺栓应留有调节余量。(2)当阀门与金属管道以法兰或者螺纹方式连接时，阀门应在关闭状态下安装；以焊接方式连接时，阀门不得关闭，焊缝底层宜使用氨弧焊。当非金属管道使用电熔连接或者热熔连接时，接头邻近的阀门应处于开启状态。(3)安全阀安装应满足垂直安装、安全阀的出口管道应接向安全地点、在进出管道上设置截止阀时应加铅封，且应锁定在全开启状态的规定。2H313032管道系统试验与吹洗要求一、管道系统试验管道系统安装完毕后，应按设计或者规范要求对管道系统进行试验。根据管道系统不一致的使用要求，要紧有压力试验、泄漏性试验、真空度试验。（一）管道系统压力试验的规定压力试验是以液体与气体为介质，对管道逐步加压，达到规定的压力，以检验管道强度与严密性的试验。其有关规定如下：（1）管道安装完毕，热处理与无损检测合格后，进行压力试验。（2）压力试验应以液为试验介质，当管道的设计压力小于或者等于O.6MPa时，可使用气体为试验介质，但应采取有效安全措施。（3）脆性材料严禁使用气体进行试验，压力试验温度严禁接近金属材料的脆性转变温度。（4）进行压力试验时，划定禁区，无关人员不得进入。（5）试验过程发现泄漏时，不得带压处理。消除缺陷后应重新进行试验。（6）试验结束后及时拆除盲板、膨胀节临时约束装置。盲板与膨胀节（7）压力试验完毕，不得在管道上进行修补或者增添物件。当在管道上进行修补增添物件时，应重新进行压力试验。经设计或者建设单位同意，对采取了预防措施并能保证结构完好的小修与增添物件，可不重新进行压力试验。（8）压力试验合格后，应填写“管道系统压力试验与泄漏性试验记录”。（二）管道系统压力试验前应具备的条件（1）试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成,安装质量符合有关规定。（2）焊缝及其他待检部位尚未涂漆与绝热。（3）管道上的膨胀节已设置了临时约束装置。（4）试验用压力表在周检期内并已经校验，其精度符合规定要求，压力表不得少于两块。比如，压力表精度不得低于1.6级，非金属管道压力表精度不得低于1.5级，表的满刻度值应为被测压力的1.5?2倍。（5）符合压力试验要求的液体或者气体已经备齐。（6）管道己按试验的要求进行了加固。（7）待试管道与无关系统已用盲板或者其他隔离措施隔开。（8）待试管道上的安全阀、爆破片及仪表元件等己拆下或者加以隔离。（9）试验方案已通过批准，并已进行了技术安全交底。（10）在压力试验前，有关资料已经建设单位与有关部门复查。比如，管道元件的质量证明文件、管道构成件的检验或者试验记录、管道安装与加工记录、焊接检查记录、检验报告与热处理记录、管道轴测图、设计变更及材料代用文件。（三）管道系统压力试验的替代形式及规定1 .对GC3级管道，经设计或者建设单位同意，可在试车时用管道输送的流体进行压力试验。输送的流体是气体或者蒸汽时，压力试验前按照气体试验的规定进行预试验。2 .当管道的设计压力大于0.6MPa时，设计或者建设单位认为液压试验不切实际时，可按规定的气压试验代替液压试验。3.用气压-液压试验代替气压试验时，应通过设计或者建设单位同意并符合规定。所有环向、纵向对接焊缝与螺旋缝焊缝应进行100%射线检测与100与超声检测。其他焊缝应进行100%渗透检测或者100%磁粉检测。（四）管道系统液压试验的实施要点试验时环境温度不宜低于5,当环境温度低于5时应采取防冻措施。承受内压的地上钢管道及有色金属管道试验压力应为设计压力的L5倍，埋地钢管道的试验压力应为设计压力的1.5倍，且不得低于0.4MPao管道与设备作为一个系统进行试验时，当管道的试验压力等于或者小于设备的试验压力时，应按管道的试验压力进行试验；当管道试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的L15倍时，经建设单位同意，可按设备的试验压力进行试验。（五）管道系统气压试验的实施要点气压试验是根据管道输送介质的要求，选用空气或者惰性气体作介质进行的压力试验。选用的气体为干燥洁净的空气、氮气或者其他不易燃与无毒的气体。承受内压钢管及有色金属管试验压力应为设计压力的1.15倍，真空管道的试验压力应为0.2MPao试验前，应用空气进行预试验，试验压力宜为02MPa0试验时，应逐步缓慢增加压力，当压力升至试验压力的50%时，如未发现特殊或者泄漏现象，继续按试验压力的10%逐级升压，每级稳压3min,直至试验压力。应在试验压力下稳压IOnlirb再将压力降至设计压力，以发泡剂检验不泄漏为合格。（六）管道系统泄漏性试验的实施要点泄漏性试验是以气体为试验介质，在设计压力下，使用发泡剂、显色剂、气体分子感测仪或者其他手段检查管道系统中泄漏点的试验。输送极度与高度危害介质与可燃介质的管道，务必进行泄漏性试验。泄漏性试验应在压力试验合格后进行，试验介质宜使用空气。泄漏性试验压力为设计压力。泄漏性试验可结合试车一并进行。泄漏试验应逐级缓慢升压，当达到试验压力，同时停压IOInin后，使用涂刷中性发泡剂的方法，巡回检查阀门填料函、法兰或者螺纹连接处、放空阀、排气阀、排水阀等所有密封点有无泄漏。（七）管道系统真空度试验的实施要点真空度试验对管道系统抽真空，使管道系统内部形成负压，以管道系统在规定时间内的增压率，检验管道系统的严密性。真空系统在气压试验合格后，还应按设计文件规定进行24h的真空度试验。真空度试验按设计文件要求,对管道系统抽真空,达到设计规定的真空度后，关闭系统，24h后系统增压率不应大于5%。例2（2013真题）检验管道系统强度与严密性的试验是（）oA.压力试验B.真空度试验C.侧漏性试验D.致密性试验»显示答案A除藏答案【答案】A二、管道的吹扫与清洗（一）通常规定.管道系统压力试验合格后，应进行吹扫与清洗（吹洗），并应编制吹扫与清洗方案。管道吹扫与清洗方法应根据对管道的使用要求、工作介质、系统回路、现场条件及管道内表面的脏污程度确定。公称直径大于或者等于600mm的液体或者气体管道，宜使用人工清理。公称直径小于600mm的液体管道宜使用水冲洗。公称直径小于600mm的气体管道宜使用压缩空气吹扫。蒸汽管道应以蒸汽吹扫；非热力管道不得用蒸汽吹扫。管道吹洗前，应将管道系统内的仪表、孔板、喷嘴、滤网、安装孔板、节流阀、调节阀、电磁阀、安全阀、止回阀等管道构成件暂时拆除以模拟体或者临时短管替代，关于焊接形式的上述阀门与仪表，应采取流经旁路或者卸掉阀头及阀座加保护套等保护措施。吹洗的顺序应按主管、支管、疏排管依次进行。例3（2012一级真题）确定管道吹洗方法的根据有（）0A.管道设计压力等级B.管道的使用要求C.管道材质D.工作介质E.管道内表面的脏污程度【答案】BDE（二）水冲洗实施要点水冲洗应使用洁净水。水冲洗流速不得低于L5ms,冲洗压力不得超过管道压力。冲洗排管的截面积不应小于被冲洗管截面积的60%,排水时不得形成负压。（三）空气吹扫实施要点吹扫压力不得超过容器与管道的设计压力，流速不宜小于20mso（四）蒸汽吹扫实施要点蒸汽管道吹扫前，管道/统的保温隔热工程应已完成。蒸汽管道应以大流量蒸汽进行吹扫，流速不小于30ms,吹扫前先行暖管、及时排水，检查管道热位移。蒸汽吹扫应按加热一冷却一再加热的顺序循环进行，并采取每次吹扫一根，轮番吹扫的方法。（五
