工程高边坡支护施工专项方案培训资料.docx

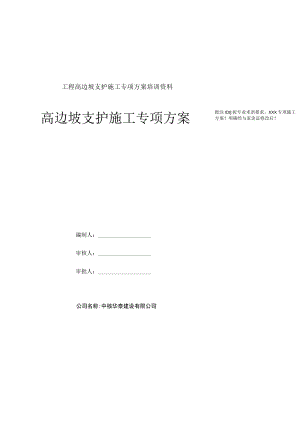

工程高边坡支护施工专项方案培训资料高边坡支护施工专项方案批注IDI:按专业术语要求,XXX专项施工方案?明确经与家论证修改后?编制人:审核人:审批人:公司名称:中核华泰建设有限公司编写日期:二零一四年五月卜、编制说明11 .编制根据12 .编制原则1二、工程概况11.工程简述11)人工堆积层(QJ)92)第四系坡积层(QIn)93)第四系残积层(Qd)94)燕山期花岗岩(53)95)震旦系(Z)101)地下水类型、水量及渗透性112)地下水补给、径流及排泄113)地下水腐蚀性112 .要紧工程量表12三、施工准备123 施工现场查询124 .施工测量:135 .劳动力计划136 .要紧机械设箱计划145.施工便道14四、工期安排15五、要紧分项工程施工方法及技术要求16(一)土石方施工16(二)搭设施工脚手架及操作平台17(三)锚杆施工23(四)锚索施工26(五)钢筋混凝土格构梁施工30(六)绿化施工31六、边坡工程蓝测321监测目的322 .监测根据、程序323 .监测项目334 .拟投入人员及设备345.监测工作的实施34七、工程质量保证措施371、土石方工程质量保证措施372、锚杆质量保证措施383、锚索索质量保证措施404、框架梁施工质量保证措施43八、雨季施工措施44九、各分项工程安全保证措施441、施工安全442、重大危险源分析及应急预案483、锚杆(索)施工安全保证措施524、框架梁施工安全保证措施525,坡体变化监测536、安全用电措施53十、规范化、文明施工及环境保护54批注ID2:严格按照深圳市建筑业物会针对“危大”的 要求进行编制?、批注D3:目录内容不用细致到地质条件等?高边坡支护专项施工方案一、编制说明1 .编制根据1 .业主提供的由广东有色工程勘察设计院完成的地质勘察资料(勘察报告号:2013-322)与由深圳市城市规划设计研究院有限公司设计的施工图第一册-道路工程【设计号:2007D01;2 .建筑边坡工程技术规范(GB50330-2002);3 .锚杆喷射混凝土支护技术方案(GB50086-2001);4 .岩土锚杆(索)技术规程(CECS22:2005);5 .混凝土结构工程施工质量验收标准(GBJ502042002);6 .建筑地基基础工程施工质量验收规范(GB50202-2002);7 .施工现场临时用电安全技术规范UGJ46-2005);8 .深圳市经济特区建设工程施工安全条例;9 .建筑机械使用安全技术规程(JGJ33-2001);10 .国家现行施工规范及!标温I批注D4J:缺少高空作业规范?11 .深圳市的有关文件及(规定一批注D5:缺少建设工程安全检杏标及?缺少脚手架12 .施工现场的踏勘及我司多年高边坡支护施工经验。安全技术规范等?.编制原则1.根据工程实际情况,合理安排施工方案与施工顺序。2 .制定切实可行的施工方案,采取新工艺、新材料、新技术、新设备,确保工程质量。3 .因地制宜,合理布置施工场地,尽量减少工程消耗,降低生产成本。4 .使用平行流水作业及均衡施工方法,运用网络计划技术操纵施工进度,确保施工工期。二、工程概况1.工程简述(一)工程简述莲塘尾一路位于深圳市福田区西北部,北环大道以北,福龙路以西,塘朗山以南;起点接学五路,终点与莲塘尾二路的终点闭合,大致呈南北走向,道路全长765.07m(见边坡周边环境图)。莲塘尾一路高边坡支护设计范围:LYo+000LY0+170左侧边坡、LYO+2501.Yo+350左侧边坡、LY0+000LY0+280右侧边坡、LYO+460LY0+740左侧边坡边坡最大高度约为41m。.边I坡支护的设计形式如下:I批注M:威派用图衣形式,形象1.YO+000LY0+170左侧为三级边坡,均使用1:0.75放坡,锚杆(索)框架支护:LY0+000LY0+170右侧为四级边坡,均使用1:0.75放坡,锚杆(索)框架支护;1丫0+1701丫0+280右侧为一级边坡,使用1:1.5放坡,框架支护;1.Yo+250LY0+350左侧为一级边坡,使用1:1.0放坡,框架支护;LYo+4601.YO+600左侧为一(二)级边坡,使用1:1.0放坡,锚杆框架支护;LY0+6001.YO+740左侧为四级边坡,一、二级使用1:0.5放坡,三、四级使用1:0.75放坡,锚杆(索)框架支护边坡的支护示意图恤下fD7J:图表应清晰?n-t边坡排水系统:坡顶设置截水沟,防止地表水冲刷坡面及入渗坡体;各级坡中平台均设置横向排水沟,水流集中到竖向排水沟排至道路边沟与道路排水系统联通。坡面绿化系统:框格中坡面均使用喷混植生防护。1 .设计施工要求(1)土石方施工边坡刷方应严格按照从上至下分层跳槽开挖施工,应遵行上层支护达到适宜强度后再开挖下层施工。边坡开挖后及时施加支护措施,不宜过久暴露。边坡较陡或者地层较差时,禁止整级边坡开挖后再施工,必要时应采取临时支护措施,确保施工期内坡体稳固。石方开挖使用常规爆破与静态爆破结合的方式,应制定全面的爆破方案计划报公安部门审枇后实施(另见爆破方案)。边坡开挖后应及时实施加固工程措施及坡面防护措施,避免边坡因长期裸露、日晒、雨淋等原因稳固性降低。(2)锚固工程施工1)锚杆及锚索设计参数:锚杆参数:锚杆使用全粘结锚杆,机械成孔,成孔孔径不小于UOrnm;孔位同意偏差20mm,孔深同意偏差50mm,孔径同意偏差5mm,水泥浆保护层厚度不小于25mu锚杆体使用直径28的HRB400钢筋,在锚杆的端头2m范用内使用防锈,刷沥青船底漆,沥青纤玻布缠裹,其层数不小于三层。锚杆抗拔力设计值10KNm,且锚杆抗拔力设计值不大于100KN。杆体上每隔1.5m设一个隔离架。锚杆注P.O.42.5普硅水泥浆,水灰比为0.450.55,浆体28d无侧限抗压强度不低于25Mpa«锚索参数:锚索使用专用锚杆机成孔,成孔孔径不小于150mm;锚索水平方向孔距误差不大于20mm,垂直方向孔距误差不大于50mm,钻孔底部的偏斜尺寸不应大于锚杆长度的3%,锚索孔深大于设计长度不应小于0.5m,水泥浆保护层厚度不小于25mm。锚索使用4X7f5钢绞线,钢绞线抗拉强度标准值fptk=1860Mpa,倾角1520°。预应力锚索使用二次注浆工艺,注浆使用P.0.42.5普硅水泥浆,水灰比为0.450.55,浆体28d无侧限抗压强度不低于25MPa;首次常压注浆,第二次注浆压力不小于2.0MPa。锚索自由段应作防腐处理,钢绞线使用除锈、刷沥青船底漆、沥青纤玻布缠裹,其层数不小于三层,防腐处理后,将自由段装入波纹套管中,自由段套管两端200Inm长度范围内用黄油填充,外缠工程胶布固定。2)锚杆(索)施工时钻孔应使用风动干钻法施工,不得打水钻。下锚前应用高压风将锚孔清洗干净。锚杆、锚索应严格按各自结构详图要求制作并施工。(3)框架梁施工锚(索)杆框架施工前应将坡面修整平整。坡面不平顺处应先清理,梁底凹处应使用同标号混凝土找平后,再绑扎钢筋。框架梁施工要保证框架顶面平顺,美观,钢筋间距满足设计要求,框架横梁、顶梁应按设计要求设置伸缩缝,缝宽2cm,缝内用沥青木板填塞。(4)排水工程施工截水沟、平台排水沟、坡底边沟及急流槽等应严格按设计尺寸施工,水沟长度及位置可根据实际地形合理调整,跌水、边沟等详见有关图纸。3.设计边坡支护工程验收质量标准1)边坡支护工程所有原材料性能均应符合设计要求及现行有关产品标准的规定。2)灌浆体28d无侧限抗压强度不低于25Mpa.水灰比通常为0.450.55,灰砂比宜为0.81.2,灌浆前应根据配合比试验确定;灌浆原材料要求:水泥使用普通硅酸盐水泥P.0.42.5;砂含泥量按重量计不得大于3%,砂中云母、有机物、硫化物与硫酸盐等有害物质的含量按重量计不得大于1%;水中不应含有影响水泥正常凝聚与硬化的有害物质,不得使用污水;外加剂的品种与掺量应由试验确定。灌浆压力通常为0.51.5Mpa,应确保浆体灌注密实。锚杆保护层厚度不小于25mmo3)浆体强度试验用试块的数量每30根锚杆不应少于一组,每组试块应很多于6个。4)框架梁格构轴线位置偏差不大于30mm,格构断面尺寸偏差不大于20mm,格构表面平整度(凹凸差)偏差不大于IOnlnU梁现浇混凝土强度不低于C25,并应浇筑密实,不得有蜂窝麻面、开裂现象,表面保持平顺美观。6)框架梁按设计要求横向每隔20In在横梁中部设置一道伸缩缝,缝宽2cm,缝内填塞沥青木板,塞入深度不小于20Omnb伸缩缝在竖向应错位设置。7)锚筋、框架梁及锚头钢筋等焊接均应符合规范要求。8)框架梁中应严格按设计要求打短锚杆并挂铁丝网,并进行喷混植生绿化。植物种类应适合边坡岩土特点与自然环境条件,并与社会环境协调,植物成活率不小于90%o9)验收试验锚杆数量为每种锚杆总数的5%,且不小于5根。验收试验的锚杆应随机抽样,质检、监理、业主或者设计单位对质量有疑问的锚杆也应抽样作验收试验。当验收试验不合格时,按锚杆总数的30%重新抽检;若再有不合格时,应全数进行检验。10)截排水沟及急流槽等原材料应满足设计要求,断面尺寸偏差不大于30un,厚度不小于设计要求,表面平整度(凹凸差)偏差不大于20mm。沟壁体顶面不高于地面,以利于降雨径流进入排水沟。ID锚杆基本试验锚杆基本试验的目的是确定锚固体与岩土层间粘结强度特征值、锚杆设计参数与施工工艺,在锚杆正式施工前进行。边坡每类地层各至少作3根锚杆基本试验,具体位置根据现场条件选定,但试验的地质条件、锚杆材料与施工工艺等应与实际工程锚杆一致,试验方法按建筑边坡工程技术规范(GB50330-2002)有关规定执行。(一)周边环境条件道路运输条件:道路起点与学五路相连,道路中部与终点有现状临时道路连接北环大道。水电条件:可利用相邻两家地产楼盘的临时水电设施。(三)工程地质、水文条件1.边坡岩土工程地质(1)地形地貌特征拟建场地原始地貌单元属丘陵坡地及丘间沟谷,部分经人工改造,地形较复杂,地势起伏较大,现状地面标高29.52118.73m。场地内管线较为简单,无重要管线通过。(2)岩土层特性根据岩土的时代成因及其工程特征,本场地的地层分为第四系人工堆积层(Q)、第四系上更新统坡积层(CT)、第四系残积层(Q),下伏震旦系片麻状花岗岩(Z)及燕山期花岗岩(丫力5个主层11个亚层,各地层分布、接触关系详见钻孔柱状图、工程地质剖面图。1)人工堆积层(QJ)填土岩土成分复杂,性质不均,按其组合成分,场地内分布的要紧为杂填土。杂填土(地层编号):杂色,稍湿,松散稍密,要紧由碎块石、黏性土构成,局部含建筑与生活垃圾,为新近堆填形成。要紧分布于莲塘尾一路LYO+120LY0+540段及莲塘尾二路K0+220K0+549.629段。层厚0.50-18.40m,平均厚度为4.91m;层底标高21.7276.67m。2)第四系坡积层(Qn)粉质黏土(地层编号):褐红色、褐黄色,由黏性土混石英砾、砂构成,可塑坚硬。场地内普遍分布。层厚0.30620m,平均厚度为LIOni:层顶标高46.53-118.73m03)第四系残积层(Q")砂质黏性土(地层编号):褐黄色、褐灰色,由基岩风化残积而成,原岩结构已破坏,可塑硬塑。场地内普遍分布。层厚0.60-7.10m,平均厚度为2.38m;层顶标高45.81117.93m。4)燕山期花岗岩(Yj)肉红色夹灰白色及灰黑色斑点,花岗结构,块状构造,要紧成分为石英、长石、云母,按风化程度可分为i全风化岩、2强风化岩、3中等风化岩、,微风化岩4个亚层,其中分述如下:全风化花岗岩(地层编号J黄褐色、褐红色等,岩芯呈土状,除石英外其它矿物均已风化成坚硬土状,原岩结构完全破坏。分布于路基管涵下穿北环大道段。层厚2.406.80m,平均厚度3.35m,层顶标高21.9143.73m。强风化花岗岩(地层编号2):褐黄色、褐红色、褐灰色等,岩石多呈半岩半土状。分布于路基管涵下穿北环大道段,层厚2.1027.40m,平均厚度14.75m,层顶标高-0.0131.72m。根据标准贯入试验成果,本层承载力特征值的建议值为最=500kPa.中等风化花岗岩(地层编号3):肉红色夹灰白色,花岗结构,块状构造,节理、裂隙很发育,裂隙而铁铳质浸染严重,要紧矿物成分为石英及长石、云母,岩体极破碎较破碎,岩质整体较硬,岩体基本质量等级分类为IV类。分布于路基管涵下穿北环大道段,揭示层厚1.20-4.20m,平均厚度2.70m,层顶标高-0.01-21.72m0本层承载力特征值的建议值为M=1500kPa.微风化花岗岩(地层编号1:肉红色夹灰白色,花岗结构,块状构造,节理、裂隙较发育不发育,裂隙面铁镒质浸染,要紧矿物成分为石英及长石、云母,岩体整体较完整,局部较破碎;岩质较坚硬坚硬,岩体基本质量等级总体分类为m类。分布于路基管涵下穿北环大道段,最大揭示厚度4.40m,层顶标高31.72m0本层承载力特征值的建议值为fak=3000kPao5)震旦系(Z)青灰色夹灰白色及灰褐色斑点,粒状变晶结构,片麻状构造,要紧成分为石英、长石、云母,按风化程度可分为I全风化片麻状花岗岩、2强风化片麻状花岗岩、3中等风化片麻状花岗岩与,微风化片麻状花岗岩4个亚层,其中分述如下:全风化片麻状花岗岩(地层编号J褐黄色、褐红色夹灰白色、褐灰色等,岩芯呈土状,偶夹未完全风化长石颗粒。场地内普遍分布,层厚070-11.40m,层顶标高43.61115.73io本层土承载力特征值的建议值为fak=300kPao强风化片麻状花岗岩(地层编号2):褐黄色、褐红色夹灰白色、褐灰色等,岩石多呈半岩半土状,局部夹中等风化块石。场地内普遍分布,层厚0.6024.70m,层顶标高41.35-lll.80mo根据标准贯入试验成果,本层承载力特征值的建议值为维=500kPa°中等风化片麻状花岗岩(地层编号3):灰白色、青灰色夹灰白色,粒状变晶结构,片麻状构造,节理、裂隙发育很发育,裂隙面铁镒质浸染明显,岩质较软较坚硬,岩体基本质量等级分类为IV类。场地内普遍分布,层厚06019.20m,层顶标高33.55107.92m。本层承载力特征值的建议值为维=1500kPa0微风化片麻状花岗岩(地层编号)青灰色夹灰白色及灰褐色斑点,粒状变晶结构,片麻状构造,节理、裂隙不发育发育,裂隙面偶见浸染及次生矿物,岩质较坚硬坚硬,岩体基本质量等级分类为III类。场地内普遍分布,最大揭示厚度9.70m,层顶标高26.3299.23m。本层承载力特征值的建议值为fak000kPaL批注ID8:应用地一剖面图或者柱状图的形式表示一聪?2.水文地质条件1)地下水类型、水量及渗透性钻探期间测得地下稳固水位,埋深为2.0028.OOm,高程为46.2096.08m。场地地下水位受季节性影响较大,雨季时地下水位迅速上升,根据深圳地区经验,地下水位季节变幅为35m。场地地下水要紧为第四系孔隙水及基岩裂隙水。第四系孔隙水要紧赋存于坡残积层全风化层中。基岩裂隙水,以弱透水性为主。勘察期间,水量较为贫乏。2)地下水补给、径流及排泄第四系孔隙水要紧由大气降水补给,通过地下径流排泄,地下水渗流方向总体为由西北向东南方向。基岩裂隙水含水性要紧受基岩条件(要紧是节理裂隙的发育及贯穿程度)与上覆地层岩性条件的限制与膨响。3)地下水腐蚀性本场地地层属湿润的强透水层,环境类型属11类,按地层渗透性可分为A类。通过室内水质分析成果,根据岩土工程勘察规范(GB500212001)(2009年版)表12.2.1、12.2.2、12.2.4判定,地下水按环境类型分对混凝土结构具微腐蚀性,按地层渗透性对混凝土结构具弱腐蚀性;地下水在干湿交替条件下对钢筋混凝土结构中钢筋具微腐蚀性,在长期浸水条件卜对钢筋混凝土结构中钢筋2.要紧工程量表批注IDlO:应分边坡,包含材料等级?工程量:按国家清单计量规范标准填写?序号项目名称单位工程数量备注1底梁m1623含坡底、平台底2顶梁m2654含坡顶、平台顶3格构梁m106094植被M211396框架内挂网植被5跌水m2436排水沟坡顶m18027平台m8518消能池平台个149坑底个1410锚杆3mm1704116mm2598129mm27631312mm31561414mm165215锚索22mm4466自由端6m,固定端16m1624mm5040自由端6m,固定端16m三、怖工准备1.施工现场I查询-批注DH):各类准备不全面?.批注D12J:技术准备等内容婴全面,有针对性?施工准备工作为:施工调查、核对设计文件,进行交班、定线复测、测设。施工边界桩,清理施工场地,根据需要帷备I临边防护加固设备,施工中做好-批注ID13J:无组织机构,无分工,无班组安排,总体施工顺序及施工工艺等?地表水的防排工作。施工调查包含下列内容:1.1、 核对岩土类别,弃土石方位置与运土石方条件等;1.2、 预先做好堑顶截排水或者设置临时排水系统,排出的水不危及邻近道路路基稳固。1.3、 勘查出高边坡邻近的通讯设施,地下管线情况等位置;并调查高边坡下的便道行车情况,作好便道行车安排。2 .施工测量:2.1、 每次测量原始记录务必完整地储存;2.2、 对每次开挖线的放测须明确边桩、位置及挖深,正确标出边桩烧接线|,-T'批注IDM:请描述符合边坡的测量内而设置护桩,并作好记录。3 .劳动力计划在施工组织上,根据施工项目、工序、工种与施工进度安排相应的队伍与劳动力。整个工程共分为若干施工区及班组,分工合作,流水作业,保证旺盛的施工战斗力。并在实际施工中根据施工进展情况进行调整,灵活安排,保证施工进度。劳动力计划见下表:劳动力安排计划表工种级别按工程施工阶段投入劳动力情况30大60天90天120天15()天180天备注或者说明运输司机8151515158驾驶!自卸汽车Ll批注D15J:所有劳动力计划按工程进度,分边坡有针对性的分类?挖掘机司机666666驾驶挖掘机架子工IO1010101010搭/拆脚手架钻机工222222221818锚杆(索)成孔、注浆模板工151515151515模板制安挖沟槽工15151515151()人工挖土方钢筋工IO1010101010钢筋加工安装混凝土工IO10IOIOIOIO混凝土浇筑清坡工121212121212人工消除危岩电焊工333333加工钢筋测量工333333测量放线及监测杂工888888后勤及杂活保安444444治安管理水电工333333施工用水、电喷草绿化工101010塑石假山绿化施工炊事员555555饮食合计14315()15016()156144注:人员、设备进场时间以现场监理工程师指令为帷一4.要紧机械设备计划本工程需进场的施工机械根据进度要求及本工程相应工作量情况配置,所有设备在按进度计划相应的分项工程作业时间提早2天进场。要紧机械设备计划见下表。要紧施工机械设备表序号机械设备名称型号规格数,i国别产地制造年份额定功率(KW)生产能力I备叽一1挖掘机PC2006日本2009正常开挖2混凝土泵车HB-60S2长沙2008正常浇筑碎3自卸汽车EQ320|15|_湖北2009正常转运设备及材料等4柴油发电机组100KW3上海2009100正常发电5锚杆钻孔机Q-150B8长沙20095正常锚杆(索)钻孔6钢筋调直机TZ-IO3上海2009.84.5正常圆钢筋调直7钢筋切断机GQ40B3湖北2009.57.0正常钢筋制作8钢筋弯曲机GW403郑州2008.115.5正常钢筋制作9交流电焊机JZ-2003佛山200820正常焊接钢筋10木工电锯TYP5湖南20095正常模板加工11卷扬机3湖北2009正常运送材料12手持式凿岩机Y245重庆2010正常清危岩、连墙件13对焊机2天津201020正常焊接14空压机13m38杭州200875正常钻孔及喷草15手推车20上海2009新购运弃方及转料16役振动捧D425武汉2009新购浇捣碎17平板振动器3广州2009正常浇捣碎18水泥浆泵JB-1503国产200812.5正常锚杆注浆19打夯机CJ-15型5太原20103正常土方夯实20砂轮式切割机D-3503广州20103正常切割金属材料莲塘尾一路起点与现状学五路衔接,考虑从该道路运出土石方出市区不便,故只是将该路作为LYO+000LY0+280高边坡施工所需设备、材料进场的次通道。一路中点与终点分别有一条现状水泥临时路与北环相连,可作为施工主通道,解批注D16:并描述特种作业人员持证上岗情况?卷扬机的人员哪地去了?批注DI7J:应描述自在或者租赁,技术参数能指导施工的内容?批注D18:上面只有8个司机?要有针对性,可行性?-批注D19J:绘制简易平面布U而决土石方外运,设备与材料进场。根据施工现场地形、地貌,按照各工点开工顺序,修筑进入工点的便道与上述道路相连:(2) (1)LYO+600LY0+740左侧边坡便道:平面位置位于设计道路位置上,与LYO+765处现状水泥路相连:宽度4.0m,局部会车宽度7.0m,路面单向横坡3%,向边坡脚单向排水进沟,在LY0+600邻近设车辆掉头场1处。(3) 1.Y0+400LY0+600左侧边坡便道:平面位置位于设计道路位置上,与LYO+400处现状水泥路相连;宽度4.0m,局部会车宽度7.0m,路面单向横坡3乐向边坡脚单向排水进沟。(4) 1.YO+250LY0+350左侧边坡与LYO+160LY0+280右侧边坡便道:平面位置位于设计道路位置上,与LYo+400处现状水泥路相连;宽度8.0m,路面单向横坡3%,向设计道路右侧单向排水进沟。(5) 1.YO+160LY0+000左、右侧边坡便道:平面位置位于设计道路位置上,与LYO+400处现状水泥路相连:宽度8.0m,路面单向横坡3%,向设计道路右侧单向排水进沟。便道路而结构使用泥结碎石层,厚度400mm,利用开挖碎石祚。便道安排专人经常巡查,及时清淤、维修养护,保证排水畅通。四、工期安排2014年4月1日拟人员、材料、设备进场,开始施工,计划工期180日历天。施工顺序段落为:(1)LYO+600LY0+740左侧边坡,(2)LY0+400-LY0+600左侧边坡,(3)LY0+250LY0+350左侧边坡与LYo+160LY0+280右侧边坡,(4)LY0+160LY0+000左、右侧边坡.各坡段达到施工条件后可同步施工,施工过程中,每开挖一级支护一级,每级台阶的要紧施工工序为:施工准备土石方开挖锚杆支护锚杆框架梁施工框格中植草护坡排水系统设置坡面绿化。根据本工程规模及施工特点,并结合我公司实际,抽调精兵强将,组织人力、物力突击,确保在总工期180天的有效工期内完成全部工程的施工。各施工段的施工进度安排见!附.;批注D20:应根据施工班组结合安排工期?注意混凝土濯浆等躲开雨季、大风季节?五、要紧分项工程施工方法及技术要困 (一)土石方施工I批注Ij21:无截、揖水沟的施工方案批注ID22J:木子分部工程的重难点?j一,批注U23:是否应该明确土方外运情况,并予以说明:本工程使用逆作法施工。边坡开挖应按照从上至下的施工顺序逐级、逐段开挖。开挖应分级进行、完成一级,支护一级,上级未支护完,不得开挖下级。待上级边坡锚固工程全部实施并产生加固作用后(根据实际情况可使用有效可行的临时加固或者预加固措施)方可进行下级边坡的开挖施工,遵循“逐级开挖,逐级加固”的原则,以确保坡体稳固与结构安全。关于土质边坡,不得使用爆破方法开挖,应使用机械辅以人工方法)进行|;关一_批注而4J:机械如何安排高边坡,与运输方式?于石质路堑开挖使用松动操纵爆破与静爆破相结合的方案施工。(委托有爆破资质的公司进行爆破作业,编制爆破专项施工方案,经当地公安部门备案及专家会审后方可实施。具体爆破措施不在此做具体说明,详则爆破专项施工方案I)雌具25:本方案应于爆破方案同步?边坡使用人工配合机械施工,进行刷坡,修整边坡,达到设计边坡率与保持坡面平顺完整,边坡开挖应顺直、衔接平滑,边坡上不得有松石、危石等。有利边坡挡护施工与降低成本,并保证外观质量。边坡开挖施工顺序:开挖时由上而下,纵向拉槽,横向分区、分层开挖。每次分层厚度为34m0施工顺序如卜.图所示。利用上述施工方法与施工机械先施工上层坡段范围内的路堑横断面土方,再进行下层坡段范围内路堑土方施工。最后修整路床,整个路堑土方施工即完成。(二)搭设施工脚手架及操作炉台II批注D26:应有脚手架计算书?与周转材料使用工程1量?搭设周遍的防护措施?1、方案选择本工程脚手架方案,选用落地钢管脚手架。脚手架的搭设要达到设计施工的高度,为钻进施工提供所需平台。脚手架的高度、稳固性、安全性是边坡锚杆施工的关键。(1)边坡支护工程对脚手架的要求边坡支护工程中的脚手架与建筑工程中脚手架相比,所有脚手架形状应视坡面形状、角度与平整度进行调整后搭设。脚手架底平台在搭设之前进行清理整修,务必先修出施工平台,尽可能使其平整并达到4.5m以上宽度,其斜度向坡脚向倾斜,若岩土面坚硬、向外倾斜时,其斜角不超过3°5°,另外操作人员全部配戴安全带、安全帽等防护用品。要求施工平台能承受施工时振动力、拉拔力、自重力与风力作用,且施工中不变形、不沉降。平台高度与机高、倾角、孔位关系一致。坡脚根部进行清渣,使坡杆放置牢固并与坡面无空隙。考虑到施工工期、质量与安全要求,应充分考虑下列几点:架体的结构设计尽量做到结构要安全可靠,造价经济合理;在规定的条件下与规定的使用期限内,能够充分满足预期的安全性与耐久性;选用材料时,力求做到常见通用、可周转利用,便于保养维修;结构选型时,力求做到受力明确,构造措施到位,搭拆方便,便于检查验收;综合以上几点,脚手架的搭设还务必符合建筑施工安全检查标准JCJI302011要求,要符合文明化工地的有关标准。(2)边坡支护工程中脚手架的结构特点由脚手架的结构要求可知高边坡支护工程中脚手架的特点:建筑中使用的脚手架通常是直立的,而高边坡中使用的脚手架是视坡而形状、角度搭设,通常是倾斜的;建筑中使用的脚手架通常是上下大小相同,要求支撑基础平台平面较大,而边坡中由于基础平台面有限,使用下小上大的脚手架能够满足需要,且不需要大的基础平台:使用下小上大的方式使脚手架的重心提高落在稳固岩体内,使脚手架的整体比较稳固,防止重心偏低使脚手架外倾滑移失稳;相关于建筑中使用的直立、上下等大的脚手架,高边坡中使用的脚手架平均单根钢管长度相对要小,搬运、搭设都有利,且钢管材料用量少。(3)脚手架的结构设计1)设计原则根据边坡坡面形状、受力情况、安全原则设计。2)结构设计脚手架平台上要承受重力、垂直力、钻孔时的后坐力与水平推力等作用。(4)脚手架搭设方案为习惯边坡施工的特点,脚手架搭设方案如下。1)脚手架按坡面斜度倾斜搭设。这样,脚手架的重心全部都落在坡面上,不可能有向外倾覆的可能。该脚手架随坡面倾斜后,在坡面上增加的立杆支座处,应将坡面做成平面台阶,要求立杆基础稳固,防止立杆向外滑移,小横杆应与坡面杆连接并与坡面顶牢。脚手架基础应为原坡底岩层面或者150mm厚C20素碎而层,立杆基础边应设置排水沟,不得有积水。架体立杆底部应采取防止向外滑移的措施。2)为保证倾斜的架体稳固,在坡而上设刚性连接,将架体内立杆与坡面拉接在一起。3)为习惯钻孔机械的水平推力,脚手架外杆接头方式改为搭接。为保证连接的可靠性,两根立杆搭接长度不小于0.8m,很多于三个扣件锁死。4)根据钻孔作业机械移动频繁,作业时间短的特点,使用与架体倾斜致的爬梯。爬梯设于外架上,由短钢管(2m)与立杆用锁扣连接构成。脚手架剖面图脚手架立面图图1脚手架搭设大样图(5)补充说明脚手架工作量边坡全长约830米,高度约8-41米。(6)补充完善脚手架上安全施工措施1)脚手架上设施工人员上下爬梯。爬梯设于脚手架外排架,沿外架斜向从地面设至架顶工作平台。爬梯沿脚手架长度方向每隔60m设置一道。爬梯由长2m钢管以十字扣与脚手架竖杆相接,横管竖向间距0.6m。2)脚手架内架与坡面连墙件连接,使用25钢筋锚钉,深度锚进岩石大于0.5米,用双扣件连接,两步两跨布置。3)铺设操作层平台前,大横杆上的小横杆应加密至间距为0.5米,在大横杆的正中间分别增加两根斜撑,与内外立杆用扣件连接。4)该脚手架仅作边坡坡面支护施工用,不得用作大面积边坡土方施工。清理边坡上突出的块石与整修边坡时,应从上而下顺序进行,坡而上的松动土、石块务必及时清除。严禁在危石下方作业与存放机具。5)脚手架顶部在距边坡2m之外,横向间距W7.5m,打入地锚,使用(6X19+1)宜径N15.5的光面钢丝绳拉住脚手架的主节点.6)靠边坡的2排立杆在下部离地12米范围内,在立杆搭接处的下端增加一个扣件托住上一根立杆。架体外侧连续设置纵向垂宜剪刀撑,另在不大于4跨(不大于10米)增加连续设置横向垂直剪刀撑。(7) “三宝”“四口”安全保护措施:1)安全帽务必经有关部门检验合格后方可使用。2)正确使用安全帽并扣好帽带。3)不准把安全帽抛、扔或者坐、垫。4)不准使用缺带及破旧安全帽。5)安全带应高挂低用,不准将绳打结使用。(8)其他脚手架上施工安全注意事项1)脚手架搭设人员务必是通过现行国家标准特种作业人员安全技术考核管理规定GB5036考核合格的专业架子工。上岗人员定期体检,合格者方可持证上岗。2)搭设人员务必戴安全帽、系安全带、穿防滑鞋。3)作业层上的施工荷载应符合设计要求,不得超载。4)当有六级及六级以上大风与雾、雨、雪天气应停止脚手架搭设与拆除作业。5)脚手架使用期间,严禁拆除任何杆件。6)施工中应操纵脚手架上荷载不得超重,不得堆放超重材料、超重机械设备等。7)在脚手架上进行电、气焊作业时,务必有防火措施与专人看守。8)搭拆脚手架时,地面应设围栏与警戒标志,并派专人看守,严禁非操作人员入内。(9)材料选择1)钢管钢管选择48X壁厚3.5Omm的焊接钢管,钢材强度等级Q235-A。钢管表面应平直光滑,不应有裂纹、分层、压痕、划道,新用的钢管要有出厂I合格证1I批注ID27:要演鼾钢管表面锈蚀深度0.5mmo钢管弯曲变形操纵在一定范围内,在长度1.5m范围内,端部弯曲应W5mm,3mL<4m,弯曲变形W12mm,4m<L<6.5m,弯曲变形W20mm等合格钢管。2)扣件扣件使用一字扣、十字扣、环形扣等三种,扣件材质应符合国标钢管脚手架扣件(GB15831-1995)的规定,一个十字扣、环形扣件抗滑承载力应达到8.0kNo扣件严禁有变形,裂缝,应做防锈处理,滑丝的螺栓应更换。扣件螺栓拧紧力矩应N40N.m,65N.mo2 .脚手架搭设(1)脚手架搭设技术参数:1)立杆纵距La:2.5m(钻机作业时加固“八”字撑);2)立杆横距Lb:2.5m:3)水平杆步距Lb:1.25m:4)脚手板为木板1.8xO.9m,厚1.8cm,在钻机作业面处满铺,并在脚手板下加设小横杆。(2)外脚手架搭设顺序:1)搭设原则:应是从下到上、分步分层搭设、分步分层固定、分步分层校正、支掾、拦杆、防护网同步搭设、分段验收的原则。2)搭设步骤:落地脚手架搭设步骤:熟悉方案与图纸T现场放线一立内排立杆、纵向水平杆与扫地杆(3跨)一设置抛撑T立外排立杆、纵横向水平杆与扫地杆(3跨)向两侧延伸T及时校正垂直度T每增搭高10-20m时分段检验T达设计高度后检验。(3)脚手架搭设技术要求:1)纵向水平杆:纵向水平杆应设置在立杆的外侧,其长度不宜小于3跨。纵向水平杆对接时,对接扣件应交错布置.两相邻纵向水平杆不宜设置在同步同跨内。纵向水平杆在不一致步或者不一致跨内两个相邻的接头,在水平方向错开距离不应V500mm。各接头中心至最近主节点距离不宜500mm。搭接长度不应0.8m,应等距设置很多
