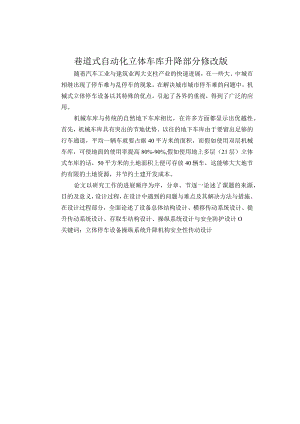

巷道式自动化立体车库升降部分修改版随着汽车工业与建筑业两大支柱产业的快速进展，在一些大、中城市相继出现了停车难与乱停车的现象。在解决城市城市停车难的问题中，机械式立体停车设备以其特殊的优点，引起了各界的重视，得到了广泛的应用。机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。首先，机械车库具有突出的节地优势。以往的地下车库由于要留出足够的行车通道，平均一辆车就要占据40平方米的面积，而假如使用双层机械车库，可使地面的使用率提高80%-90%,假如使用地上多层（21层）立体式车库的话，50平方米的土地面积上便可存放40辆车，这能够大大地节约有限的土地资源，并节约土建开发成本。论文以研究工作的进展顺序为序，分章、节逐一论述了课题的来源，目的及意义，设计过程，在设计中遇到的问题与难点及其解决方法与措施。在设计过程部分，全面论述了设备总体结构设计、横移传动系统设计、提升传动系统设计、存取车结构设计、操纵系统设计与安全防护设计O关键词：立体停车设备操纵系统升降机构安全性传动设计AbstractWiththerapiddevelopmentoftheautomobileindustryandtheconstructionindustryofthetwopillarindustries,insomeofthelarger,thecityoneafteranotherappearstoparkingandparkingchaos.Inthecitythecityparkingdifficultproblem,themechanicalparkingequipmentwithitsuniqueadvantages,hasarousedtheattentionfromallwalksoflife,hasbeenwidelyapplied.Mechanicalgaragecomparedwithtraditionalnaturalundergroundgarage,showssuperiorityinmanyaspects.Firstofall,aprominentsectioninthegaragemechanicaladvantage.Theundergroundgarageduetosetasideenoughtrafficchannel,theaveragevehiclewilloccupyanareaof40squaremeters,andiftheuseofdoublemechanicalgarage,thegroundusagewillincrease80%-90%,ifusedonmulti-layer(21layers)stereogarage,50squaremetresoflandareaandcanstore40cars,whichcangreatlysavethelimitedlandresources,andreducetheconstructioncost.Basedontheresearchworkprogressorderasthepreface,chapter,sectiondiscussesthesourceofthesubject,purposeandsignificance,thedesignprocess,problemsanddifficultiesencounteredinthedesignprocessandtheirsolutionsandmeasures.Intheprocessofdesigningpart,discussesindetailtheequipmentoverallstructuraldesign,thetransmissionsystemdesign,improveshiftingtransmissionsystemdesign,accessthecarstructuredesign,controlsystemdesignandsafetydesign.Keyword:stereoscopicparkingequipmentsControlthesystemPLCSafetyThestructuredesign目录iifs11绪论11.1立体车库概述11.2几种机械停车设备的特点及比较21. 3巷道堆垛式立体车库升降驱动系统41.4 车辆存取方式51.5 方案的确定62立体车库进展趋势及市场成长性分析82. 1全球立体车库市场进展趋势82.2中国立体车库市场进展趋势112 .2.1中国立体车库进展趋势及展望113 .2.2中国立体车库整体进展趋势133下游行业需求特征与需求规模分析143. 1住宅小区立体车库需求143.4 商贸区立体车库需求153.5 医院立体车库需求153.6 政府事业机关立体车库需求163.7 立体车库的出口状况及需求分析164自动化立体车库传动机构的技术特性174. 1传动机构的构成174.2传动机构的要紧参数175机械系统传动装置设计185. 1选择传动链与链轮185.4 链的设计计算191. 2.1设计标准195. 2.2传动装置计算195.5 链轮的设计计算225.3. 1设计链论尺寸225.6 滚子链的静强度计算295.7 链条的使用寿命计算315.8 链条的耐磨工作能力计算325.9 电动机的选择345.10 减速器的选择355.11 轴承的选择365.10轴的选择365. 10.1选择材料366. 10.2初步估算轴径377. 10.3轴的结构设计378. 10.4轴上的受力分析38结论42致谢42参考文献42前言近年来，随着人民生活水平的不断提高，越来越多的人购买了私家车，对城市的交通与环境起着重大的影响。而停车难问题的出现，也给机械停车设备行业带来了巨大的商机与广阔的市场。在这商机与竞争并存的时候，我国的机械停车设备行业也将从快速进展阶段进入稳固进展阶段。未来市场是巨大的，但对产品的需求，将会向两个极端进展：一个极端就是价格的极端，市场大量需要低价格的机械停车设备，它只要能够达到增加停车位的目的，能够保证最基本的使用性能，以价格优势占领市场，这一部分的市场份额估计将达到70b80%;另一个极端就是技术与性能的极端，要求停车设备具有优越的使用性能、方便的操作方式、快捷的存取速度。通过国内外机械停车设备使用经验的总结，能够发现人们在利用机械停车设备存取车时，首先追求的是存取车速度、等待时间与方便程度。此外，未来的机械停车设备市场，将更加注重完善的售后服务系统,远程监控系统、远程故障导处理系统将是用户追求的目标。随着我国经济持续快速的进展，城市规划的完善，机械停车设备行业将成为一个充满生机的朝阳行业，机械停车设备的技术也将得到长足的进展。1绪论1.1 立体车库概述在中华人民共与国机械行业标准JB/T8713-1998：机械式停车设备类别，形式，基本参数要目中，对机械式停车设备进行了划分，其类别代号如下：升降横移类，代号为SH,是指通过设备的垂直升降与水平横移进行移动，实现车辆存取功能的停车设备。垂直循环类，代号为CX,是指通过搬运器在垂直平面内做连续的循环移动，来实现车辆存取功能的停车设备。水平循环类，代号为SX,是指搬运器在水平平面内排列成2列或者2列以上连续循环列尖转换移动，实现车辆存取功能的停车设备。多层循环类，代号为DX,是指车辆搬运器在垂直平面内排成2层或者2层以上做连续移动，两端有升降机构进行循环层间转换移动，实现车辆存取的停车设备。平面移动类，代号为PY,是指存车位与搬运器在同一水平面内，通过搬运器在水平面内做往复移动，实现车辆存取功能的停车设备。巷道堆垛类，代号为XD,是指存车位在巷道一边或者两边多层布置，通过搬运器在巷道内做水平，垂直或者水平垂直复合运动，实现车辆的存取功能的停车设备。垂直升降类，代号为CS,是指停车位分布在井道周围，通过升降搬运器在专用升降通道内做升降移动，时间车辆存取功能的停车设备。简易升降类，代号为JS,是指通过单一搬运器的升降，俯仰或者二三层搬运器的整体升降，俯仰，实现车辆二三层车辆存取功能的停车设备。垂直升降式，汽车升降机类代号为QS;是指搬运器运载车辆（或者同时运载驾驶员）垂直升降运行进行多层平层对位，从搬运器到存车位需要驾驶员驾车入位，实现车辆存取功能的停车设备。巷道堆垛式立体车库使用堆垛机作为存取车辆的工具，所有车辆均由堆垛机进行存取，因此对堆垛机的技术要求较高，单台堆垛机成本较高，因此巷道堆垛式立体车库适用于车位数需要较多的客户用。巷道堆垛式立体车库设备是20世纪60年代后欧洲根据自动化立体车库原理设计的一种专门用于停放小型汽车的停车设备。该种车库设备使用先进的计算机操纵，是一种集机、光、电、自动操纵为一体的全自动化立体全封闭车库，存车安全等特点。该类车库要紧习惯大型密集式存车。1.2 几种机械停车设备的特点及比较（一）升降横移式升降横移式立体车库使用模块化设计，每单元可设计成两层、三层、四层、五层、半地下等多种形式，车位数从几个到上百个。此立车库适用于地面及地下停车场，配置灵活，造价较低。整机特点：（1）有效利用空间，提高空间利用率达数倍。（2）存取车快捷便利，特殊跨梁设计，车辆出入无障碍。（3）使用PLC操纵，自动化程度高。环保节能，低噪音。（4）人机界面好，多种操作方式可选配，操作简便（二）垂直提升式垂直提升式立体车库类似于电梯的工作原理，在提升机的两侧布置车位，通常地面需一个汽车旋转台，可省去司机调头。垂直提升式立体车库通常高度较高（几十米），对设备的安全性，加工安装精度等要求都很高，。整机特点：（1）占地少，容车量大，高层设计最高能够达到平均一辆车仅占一平方米的空间。可同时提供多车位进出口，等待时间短。（2）智能化程度高，可预约存取车及空车位导向。（三）垂直循环式整机特点：（2）方便：使用PLC自动调车，一次按键即可完成存取车。迅速：调车时间短，取车快速。（四）巷道堆垛式巷道堆垛式立体车库使用堆垛机作为存取车辆的工具，所有车辆均由堆垛机进行存取，因此对堆垛机的技术要求较高，单台堆垛机成本较高，因此巷道堆垛式立体车库适用于车位数需要较多的客户使用。整机特点：（1）可设置于地上或者地下，充分利用有效空间。载车板的升降与行走同时运行，存取车方便快捷。全封闭式管理，安全可靠，保障人、车安全。（2）通过升降机、行走台车及横移装置输送载车板实现存取车操作，整个过程全自动完成。1.3 巷道堆垛式立体车库升降驱动系统在巷道堆垛式立体车库的构成部分之中，升降驱动机构是非常重要的一个部分，它的设置形式非常重要，其结构布置与技术含量将直接影响车库的安全性与可靠性。目前巷道堆垛式立体车库的升降驱动形式要紧有曳引驱动与强制驱动两种，强制驱动形式又有钢丝绳式（卷扬式）与链轮链条两种形式。在选定提升方式时，需要以安全可靠为第一原则，同时结合用户需求、经济性等考虑因素。钢丝绳卷筒驱动机构在起重机械上被广泛的运用，是使用上较为成熟的技术。它布置灵活，起吊用的钢丝绳可在空间内变向设置。起吊钢丝绳失效状况能够用肉眼观察得到，预防性好。但是它的结构尺寸较大，占用空间大，对提升高度有一定的限制。而且钢丝绳使用伸长量大，平层时会引起升降搬运器上浮或者者下沉现象。由于它自身结构的限制，钢丝绳式（卷扬式）在巷道堆垛式立体车库中没有得到更广泛的应用。链条提升式具有结构简单、价格低等优点，在低速电梯与低层的立体车库（垂直升降或者平面移动式）上都有应用。用于巷道堆垛式立体车库时，在车库的层数不多，提升速度要求不高时能够选用。曳引式是一种被广泛应用于电梯上的提升方式。与卷扬式相比，它不仅具有卷筒驱动的一些优点，而且还克服了卷筒驱动机构的不利因素，比如，与卷筒相比，它的尺寸大大减小，同时提升高度要比卷筒高很多，可用于高层的车库，因而被广泛的选用。为了提高车库的运行效率，立体车库要求升降系统有较高的提升速度，并具有良好的可靠性。在参照与比较现有成熟的电梯技术的基础上，决定选定曳引式升降驱动方式。动力源选用高效节能的圆柱齿轮减速曳引机。曳引电机选用矢量操纵方式变频器，可根据载荷大小与运行方向改变升降速度，有效利用电机的输出功率，其调速性能与运行的平稳性均能满足停车库的要求，平层精度±5mm.1.4 车辆存取方式利用机械装置从提升机构中将车辆送至泊车位或者将车辆从泊车位取回至提升机构是利用机械装置从提升机构中将车辆送至泊车位或者将车辆从泊车位取回至提升机构是巷道堆垛式立体车库最重要的功能之一，也是它与普通汽车电梯的根本区别所在。巷道堆垛式立体车库的存取车方式要紧有下列几种：（1）滑叉载车式：在提升机构上安装一套多级滑叉机构（多为3级滑叉），存车时，滑叉逐级滑出，将载车板送至停车位上方，再轻轻放下，然后收回滑又；取车时，先将滑叉滑出至载车板下方，再略微抬起，当载车板与停车位托架分离后，将滑叉与载车板收回至提升机构。滑叉式的要紧缺点是滑叉有一半空行程，影响运行效率；动作中有较大偏载（特别是将车位上的载车板抬高时），会使导轨局部承受弯矩，影响提升机构运行的平稳性，增大了运行噪声。（2）链传动载车式：其基本原理是以链传动的形式，通过一次微横移与一次横向横移来实现载车板的存取。存车时，第一次微横移的作用是推动横移机构连同载车板作短距离横移，越过升降轿厢与停车位之间的间隙；第二级的作用是通过每隔一定链节设置的加强链轴（两排链轴联结并加强）或者拔叉（或者在加强的链轴上再加装拨叉）随链条转动直线拨动载车板下部的挡板，使载车板平稳地转移到停车位的托梁上，为了减少摩擦力，通常还安装尼龙滚轮，在载车板底部与托梁接触的部位安装尼龙条。链传动横移装置克服了多级滑叉式横移装置的缺点。但它对提升机构的平层精确度要求较高。目前通常使用变频变压调速方式及高精度传感器来满足平层精确度的要求。(3)摆杆式：摆杆式横移装置是在升降轿厢底中部设置一个可正反向360。旋转的摆杆。在托盘下部靠近井道一侧的适当位置安装挡块，通过摆杆从不一致方向拨动挡块以实现托盘的横向移动。该方式在欧洲，特别是德国使用较为常见。日本也有类似的改进型产品。在巷道堆垛式立体车库的这几种存取方式之中，链传动式结构紧凑，占用空间位置小，在保证了提升机构的平层精度蕊二巧。的情况下，是较理想的选择，因此选用链传动式作为车库的车辆存取方式。车库的链传动横移装置安装在提升轿厢上，设计成上下两层，上层为存取载车板用的横移机构，包含横向推拉载车板电机与两组横移链条，其作用是存取载车板。下层是微横移机构，包含两条微横移链条与微横移电机，其作用是使放置在它上面的横移机构往左或者者往右越过轿厢与停车位之间的间隙。它同时起到减少摩擦力与定位导向的作用。车库工作时，提升机构首先将轿厢提升到指定层，然后微横移机构动作，拖动上层横移机构与载车板略微移动一段距离，靠近停车位，假如是存入车辆，则上层横移电机动作，带动循环链条，通过链条上的销拉动载车板及在上面的汽车进入停车位，到位后销与载车板的啮合自动脱离。在取车时则相反，微横移机构的动作使循环链啮合载车板，然后横移机构拉动载车板到提升吊笼上。存取车动作结束后，微横移机构动作，回到轿厢上。1.5 方案的确定由于我设计的部分是立体车库的升降部分，因此首先应确定用哪种方式升降，如可使用升降机式、电梯式。其次，关于传动系统（包含链传动的链与棘轮的设计、钢丝吊动的滑轮与钢丝绳的设计、电机型号的选用）、载车板等机械部分的绘图设计与操纵系统的简单设计，要确定传动的方式，如钢丝绳，链条等；因此根据具体情况与考虑多方面因素我拟定如下方案：（1）根据轿车尺寸确定每个车位载车板的长度宽度。设计载车板的形式，计算校核载车板的力学性能。（2）根据传动结构的分析与受力的分析选择使用升降机式的升降机构。选择链轮与链，确定其尺寸规格。然后对其校核。（3）不用转向，故不用转向盘。结构简单，工作可靠，拆装维修方便（4）确定制动方案。选择电磁接触阀。（5）载荷均匀分布，机械效率高。（6）考虑安全防护设计。（7）考虑环保设计。（8）经济性方案设计。整个机构的传动机构使用链传动，在上面放置两条循环链，两条链通过一条通轴连接，而通轴上的链轮由与减速器相连链带动，实现转动，从而带动两条循环链同步转动，这样就保证了传动的平稳性。而第一种方案中，假如用钢丝绳传动也可实现机构的传动，但是假如要实现第一种方案一样的功能，传动过程显得就要烦恼一些。由于要是实现同步转动，务必选择链与钢丝绳同时使用才能达到同步传动的效果。图1-1传动原理图本设计的传动特点是：(1)自动化程度高，快速处理，连续出入库，停车效率高。(2)实现了由百台到上千台规模的大容量停车。(3)组合式框架设计，保证了产品一致性，安装拆卸非常方便。(4)设有多重安全防护措施，确保人车安全。(5)操作简便，既可集中管理，又可由客户自己操作。(6)电机及所用电器元件使用进口名牌产品。(7)不排出汽车废气，清洁环保。2立体车库进展趋势及市场成长性分析2.1 全球立体车库市场进展趋势随着汽车工业与建筑业两大支柱产业的快速进展，在一些大、中城市相继出现了停车难与乱停车的现象。在解决城市城市停车难的问题中，机械式立体停车设备以其特殊的优点，引起了各界的重视，得到了广泛的应用。车辆无处停放的问题是城市的社会、经济、交通进展到一定程度产生的结果，立体停车设备的进展在国外，特别在日本已有近3040年的历史，不管在技术上还是在经验上均已获得了成功。我国也于90年代初开始研究开发机械立体停车设备，距今已有十年的历程。由于很多新建小区内住户与车位的配比为1:1,为熟悉决停车位占地面积与住户商用面积的矛盾，立体机械停车设备以其平均单车占地面积小的特殊特性，已被广大用户同意。机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。首先，机械车库具有突出的节地优势。以往的地下车库由于要留出足够的行车通道，平均一辆车就要占据40平方米的面积，而假如使用双层机械车库，可使地面的使用率提高80%-90%,假如使用地上多层（21层）立体式车库的话，50平方米的土地面积上便可存放40辆车，这能够大大地节约有限的土地资源，并节约土建开发成本。机械车库与地下车库相比可更加有效地保证人身与车辆的安全，人在车库内或者车不停准位置，由电子操纵的整个设备便不可能运转。应该说，机械车库从管理上能够做到完全的人车分流。在地下车库中使用机械存车，还能够免除采暖通风设施，因此，运行中的耗电量比工人管理的地下车库低得多。机械车库通常不做成套系统，而是以单台集装而成。这样能够充分发挥其用地少、可化整为零的优势，在住宅区的每个组团中或者每栋楼下都能够随机设立机械停车楼。这对眼下车库短缺的小区解决停车难的问题提供了方便条件。“车库”是大中城市的热门话题，国家经贸委将“城市立体车库”列为“近期行业技术进展重点”，随着家用汽车的不断增加，公共场所及社区内存车矛盾、车挤绿地的问题将会越来越突出，在人们对生活质量与环境意识不断增强之时“车库”日渐成为热门话题，机械自动化立体车库将会在新开发的楼盘及商业里大显身手。未来5年，从潜在需求角度来讲，能够断言：中国将是世界上最大的立体车库需求市场。从供给角度来讲，中国作为最大的立体车库需求市场，其需求量直接刺激了国内供给商家的技术革新及进展，生产力迅速提升，加上本土化优势，也能够与国外寡头垄断企业各自占据一方市场。但不管从中国还是世界过去几年的汽车产量与相应的立体车库增加量都能够看出，汽车泊位需求远远大于立体车库泊位供给。即便是在如此大的市场潜力诱惑下，由于机械立体车库不是高收益、快回报的投资项目，加之没有硬性的政策扶持，因此,其生产力水平仍落后于汽车产业的生产力水平，因此未来相当长一段时间内，立体车库供方市场远不能满足需求市场。目前全球立体车库产品市场出现寡头垄断格局。但随着进展中国家企业研发实力的不断增强，产品性能与知名品牌差异逐步缩小，未来全球立体车库产品市场必将出现多极化的市场竞争格局。“车库”问题已成为大中城市的热点问题。立体车库的兴建，不仅能减少土地的占用面积缓解目前城市中道路空间狭小的矛盾，还能缓解交通状况习惯城市高节奏快速进展的需要。此外，立体车库也可配合市政建设带动一大批第三产业的兴起，可谓有百利而无一害，为城市向更大规模进展提供有利的条件。基于立体车库为社会所做出的奉献，政府部门给予了更多关注，在土地使用、规划管理、城市环境、交通运行等方面制定相应政策来促进产业进展已经提上日程。如近期出台的杭州市城市建筑工程机动车停车位配建标准实施细则（试行）法规在对建设项目的交通影响分析中便明确指出：“分析开发项目对城市交通的影响程度与影响范围，继而确定保持服务水平不下降的计策或者修改方案，实施补偿政策，以减少开发项目对城市交通负荷的影响”。中华人民共与国土地管理法第三条“十分珍惜、合理利用土地与切实保护耕地是我国的基本国策。各级人民政府应当采取措施，全面规划，严格管理，保护、开发土地资源，制止非法占用土地的行为”及第七条“在保护与开发土地资源、合理利用土地与进行有关的科学研究等方面成绩显著的单位与个人，由人民政府给予奖励”都在倡导节约土地资源。黄石市也曾出台“六项”举措只为缓解“停车难”问题，其中一条便是“在中心城区合适地段规划大型立体式停车场”，并编制了黄石市中心城区停车场规划。此外，新加坡建筑物配建停车场标准、日本停车需求产生率规划标准、美国分区规划要求各类建筑提供的泊位等国外城市的配建标准及资料也有有关规定。当然，立体车库也带来一些不利影响，其变频设备、发动机等也会制造噪音，因此需要环保部门出台相应政策，规范产品的质量。另外，高空作业必定存在危险，因此也需要在操作安全等方面出台相应政策。立体车库市场的进展，对技术提出更高的要求。除了原本的自动化、安全性、智能性要逐步提高之外，还应根据实际的场地面积、空间高度及地下设施来设计立体车库方案，尽可能获得更大的存车倍数，兼顾设备可能性与施工可能性，“使不可能变为可能”，简化维保环节，使之尽可能简单易行。通过技术革新，降低产业成本，从而在保障下游商户利润的同时，实现产业利润最大化。受经济危机的影响，2008年、2009年的世界汽车产量都有所下降，但是随着世界经济的复苏，未来汽车产量还将会保持增长的趋势。以世界立体车位过去5年的复合增长率推测，在2015年的新增车位达到90多万个。2.2 中国立体车库市场进展趋势2.2.1 中国立体车库进展趋势及展望从中国重型机械工业协会停车设备工作委员会熟悉到，目前解决城市交通拥堵与停车难问题已经成为现代城市共同面临的社会问题。关于如何解决，目前有两套方案：一是动用各级政府力量，出台鼓励修建停车场的有关政策；二是大力提倡并进展使用机械式立体停车库。解决城市停车难只能从停车位建设、管理上同步实施，最终形成以配套停车场为主体，以路外、公共停车场为必要补充，以路边停车为辅的静态交通格局。综观中国的国情，会发现，很多因素直接决定了立体车库进展的必定性，这些因素包含：（1）汽车保有量。随着汽车保有量的不断提高，大中城市车位规划相对滞后，停车位缺口很大。停车泊位严重不足不仅限制了汽车工业的进展，而且造成大中城市停车难、乱停车，由于露天停车还造成车辆失窃严重。公安部交管局日前公布信息，截至今年9月底,我国汽车保有量8500多万辆。假如按照每辆车匹配1.4个泊位的国际通行标准来计算，那么目前国内汽车停车位总需要量约1.2亿个。可见现有停车位远远不足。为满足停车的需求，车位建设已刻不容缓。（2）停车难问题突出。小区、商业区、写字楼建设的快速增长带动周边人流增多，停车位“一位难求”；政府、事业机关停车位紧缺影响办公环境；医院停车位的紧张甚至造成就医时间的推迟。（3）城市土地资源缺乏，价格攀升，可谓寸土寸金。再者平面停车场的建设需要大面积的土地，限制了平面停车场建设的进展。为提高土地的利用率，建设泊位数量相同的停车场，立体车库能够根据现有的土地资源建设不一致层数的车库，最大效率地利用城市土地面积。（4）城市交通拥堵现象严重，交通压力正逐步从动态向静态转化。据有关部门统计，北京市在高峰期间仅在主干道行驶与拥堵的车辆就接近300万，这个数字远不是北京高峰时刻全程同时出行的车辆总数。堵车所造成的经济缺失没有权威的统计，但我们来算一下，只计燃油，每一辆车假如按一小时IL来算，仅高峰时期在主干道拥堵的这300万辆汽车的燃油量，其经济缺失就超过2000万。有限的城市道路资源越来越不能满足车流量的增长，停车场起到一个蓄纳、调节的作用，路面上违规停放的车辆少了，交通流就会顺畅，有限的道路资源便得以充分利用。从国内外城市交通的规律与实践经验来看，动态交通与静态交通只有协调进展，才能最终解决城市交通拥堵的问题，路修得再宽，车辆跑得再快，终归要停下来，停车场问题已经成为道路畅通工程建设的一块短板。（5）尾气排放造成的空气污染。通常来说，在车辆不多的情况下，大气的自净能力上能化解车辆排出的毒素，但现在车满为患，汽车的尾气排出的一氧化碳、一氧化氮、碳氢化合物、光化学烟雾等污染物，直接影响到城市环境及人们的身体健康。为改善城市环境提高城市的空气质量，减少汽车尾气是重中之重。为减少汽车在城市中的流量能够利用城市公交系统，在城外建立大型立体停车场，或者是根据需要在城内建立集中地立体停车库，这在国外已经有类似的管理办法。减少了城内汽车的流量就会减少汽车每年的行驶里程，从而减少空气污染提高空气质量。2.2.2 中国立体车库整体进展趋势2003-2009的6年间，我国的汽车保有量达到了7619.31万辆，增长了3倍多，复合增长率为22%。从全世界范围来看，千人汽车保有量为128辆。而中国目前千人汽车保有量只有52辆，不到世界平均水平的一半。假如达到世界平均水平，中国汽车保有量应该是L56亿辆。美国是全世界汽车保有量最高的国家，千人汽车保有量达到950辆。在一些发达国家，千人汽车保有量通常都超过500辆。中国作为一个新兴汽车大国，2009年已经成为世界最大的汽车生产国与第一大新车市场，汽车保有量近年来迅速扩大。汽车保有量的增加必定会带动停车行业的进展，现有的地面停车方式已经远不能满足现有汽车对停车位的需求。尽管立体车库目前在我国应用还较少，但我国城市人口密度较稠，随着家庭轿车的增加，立体车库未来市场必将是巨大的，但对产品的需求，将会向两个极端进展：一个是价格极端，市场大量需要低价格的机械停车设备，只要能够达到增加停车位的目的，能够保证最基本的使用性能，即能够低价优势占领市场；另一个是技术与性能的极端，要求停车设备具有优越的使用性能、方便的操作方式、快捷的存取速度。通过国内外机械停车设备使用经验的总结，能够发现人们在利用机械停车设备存取汽车时，比较注重存取速度、方便程度与等待时间。此外，未来的机械停车设备市场，也会更加注重完善的售后服务系统、远程监控系统、远程故障处理系统。过去的6年间，汽车保有量的年复合增长率是22乐但是根据国际惯例，停车位应大于汽车拥有量。而我国立体车位的拥有量已经有70多万个，远远不能满足现有汽车保有量的增长。保守预测，以汽车保有量的年复合增长率计算，到2015年我国立体车库将达到200多万个。3下游行业需求特征与需求规模分析1.1 住宅小区立体车库需求从中华人民共与国国家统计局网站公布的年鉴中熟悉到，住宅小区新增面积从1997年的10997万平方米到2009年的92463万平方米，每年都保持增长趋势。此间12年中，中国新增住房面积年复合增长率达19%影响城镇住宅需求的因素是多方面的，其中最重要的是城市化带来的需求。在过去的20多年间，中国城市化水平已经从1978年的17.9%上升到2007年的44.9%。中国正处于工业化、城镇化的快速进展阶段，估计到2020年中国的城市化程度将达到60%左右。也就是说，在未来的十几年中，每年将有1500万左右的人口进入城市居住，这将带来大量的城镇住宅需求。其他影响因素还有：提升现有住房条件、城市旧城改造、投资投机需求等。预测未来5年新增住房面积的复合增长率是19队到2015年新增小区开工面积将达到16亿平方米。尽管人们对房屋有着大量需求，但是建设用地的操纵使小区土地面积的增加受到了限制，相应地，业主的停车位置也就更加紧缺。进展有效的停车设施成为解决小区停车难问题的关键。有效停车设施的研究与建设是推动立体车库快速进展的市场动力。1.2 商贸区立体车库需求中华人民共与国国家统计局网站公布的年鉴中有数据说明，商业营业用房新增面积从1997年的1462万平方米到2008年的10041万平方米，平均每年新增商业营业用房约5621万平方米，此间，中国新增商业营业用房面积年复合增长率达到19%。2010年1到8月北京商业及服务业等经营性用房完成投资194.3亿元，比2009年同期增长64.2%。商业及服务业等经营性用房的投资的增加，与之配套的基础设施建设也将会有同比例的增长，停车位置的多少与停车设施的先进性是推动商业区快速进展进展的保障之一，与之相反的是商业区的快速进展也是带动停车设施建设与市场的需要。估计未来到2015年新增商业营业用房面积将达到3亿多平方米，复合增长率在19%。1.3 医院立体车库需求从中华人民共与国国家统计局网站公布的年鉴中熟悉到，我国市县医院床位数统计，2002年-2008年，6年床位数增加了84万张。年复合增长率在4.4%。由国家统计局公布的每年医院的诊疗人次有2000年的21.23亿人次到2008年的35.3亿人次，9年增长L7倍。年复合增长率达到6.7%o现在居民生活水平尽管有很大的提高，但是由于社会竞争激励，工作压力、饮食卫生、环境的污染严重影响到人们的身体健康。医院及其医疗设施的建设势必不可少的。1.4 政府事业机关立体车库需求从中华人民共与国国家统计局网站公布的年鉴中熟悉到，政府事业单位办公楼从1999年新增面积690万平方米到2008年新增面积2472万平方米，1999年-2008年，中国办公楼新增住房面积年复合增长率达到15%。在率年的时间增长了3.6倍。中国城市化水平的提高，带动了与之相应的政府机关及事业单位办公楼的建设速度的加快。国家政府事业机关的办公秩序及其办公环境说明了一个国家的管理水平的高低，在国内事业单位车辆在办公区域内的随意停放已经是习以为常的情况了，车辆的随意停放不仅影响办公环境，使车辆的出入秩序混乱，也给车辆安全带来了隐患，由于车辆的随意停放，在车辆出入过程中经常会出现车身的划伤碰伤等现象，影响办公情绪，增加车辆保护与维修的工作。利用立体车库解决政府机关停车问题，改善办公环境，提高工作效率是立体车库在政府机关事业单位进展的优势所在。1.5 立体车库的出口状况及需求分析立体车库产品目前要紧出口到美国、欧洲与日本等国家。我国已经是立体车库生产大国行列，由于我国产品具有一些价格优势，立体车库进入国际市场成为必定的趋势。未来几年，我们认为我国产品出口东南亚与非洲的机会比较大：首先，东南亚与非洲的经济进展比较快，对立体车库有关行业投资增大，特别是在非洲，对立体车库需求增大；其次，东南亚与非洲等国家的停车设备等基础设施进展落后，需要进口；我国的产品具有价格优势，能够更大范围的进入亚非国家的选择范围。4自动化立体车库传动机构的技术特性4. 1传动机构的构成本传动机构如下图，由循环链，两条升降链，与14个链轮构成，图中显示的是对称结构的一部分，两部分由端部的一通轴连接。图4-1传动原理图4.2传动机构的要紧参数技术性能参数名称：巷道堆垛式自动化立体车库型号：PXD组车台数：视现场情况而定使用车尺寸：5000×1850×1550驱动：5.5kw电动机速度：6mmin车重：1700kg操纵方式：伺服定位操纵管理方式：专人管理方式操作方式：触摸屏操作5机械系统传动装置设计5.1选择传动链与链轮起重链有环行焊接链与片式关节链。焊接链与钢丝绳相比，优点是挠性大，链轮片齿数能够很少，因而直径小，结构紧凑，其缺点是对冲击的敏感性大，突然破断的可能性大，磨损也较快。另外，不能用于高速，通常速度小于0.1米/秒（用于星轮），速度小于1米/秒，用于光轮卷筒。片式关节链的优点：挠性较焊接链更好，可靠性高，运动较平稳。缺点：有方向性，横向无挠性，比钢丝绳重，与焊接链差不多，成本高，对灰尘与锈蚀胶敏感。起重链用于起重量小，起升高度小，起升速度低的起重机械。为了携带与拆卸方便，链条的端部链节用可拆卸链环。片式关节链是由薄刚片以销轴较接而成的一种链条。焊接链与片式关节链选择计算方法相同。根据最大工作载荷及安全系数计算链条的破坏载荷耳,以耳来选择链条，FpFmaxs,耳-破坏载荷（N）FmaX一链条最大工作载荷（N）S安全系数（按手册28.175选取）选择片式关节链中的传动用短节距精密磅子链结构与特点：由外链节与内链节钱接而成。销轴与外链板、套筒与内链板为静配合；销轴与套筒为动配合；磁子空套在套筒上，能够自由转动，以减少啮合时的摩擦与与磨损，并能够缓与冲击，故选择单排短节距舔子链。图5-1短节距硅子链5.2链的设计计算5. 2.1设计标准准GB/T1815002000滚子链传动选择指导是链传动设计选择标准。此标准等同使用ISolO823。5. 2.2传动装置计算1 .链轮齿数小链轮齿数取4=25,传动比i=2.5大链轮齿数Z2=iZl=2.5×25=62.5取622 .实际传动比Z，62.1=2.48Z1253 .链轮转速初选小链轮线速度M=O.lms,估选小链轮直径d=160mm,则大链轮直径D=id=2.48×160=396mm由大链轮与小链轮在同一轴上，故大链轮上的线速度匕=KXS=°×2.48=0.248ms，则与电机相连的小链轮的线速度匕=匕=0.248ms则其转速为=工=也l=30ms2兀RT2X60则大链轮转速为“=瑞=/min4 .修正功率PC小链轮传递功率为P=2.4kW故Pc=2.4XL4Xl=3.36kW式中参数：查机械设计手册表14.2-4,工况系数工二1.4,主动链轮齿数系数&=1,5 .链条节距P由修正功率“c=3.36kW与小链轮转速”=307min,根据机械设计手册2,查取链节距P=12A,即P=19.05mm6 .初选中心距旬P因结构上未限定，咱取%.二357 .链长节数X。=2X35 +25+6234.68+235=114.49取XO=II4节，式中力二（经二生）2二34.6818 .链条长度Ll=2o£=IOOO114x19.05IOOO=2.17m9 .理论中心距AA=PQXo-Zz-ZJKa=19.05×(2×114-62-25)×0.24645=662mm式中，K.=0.24645,由机械设计手册2插值法求得10 .实际中心距a=a-=663-0.004X662=65
