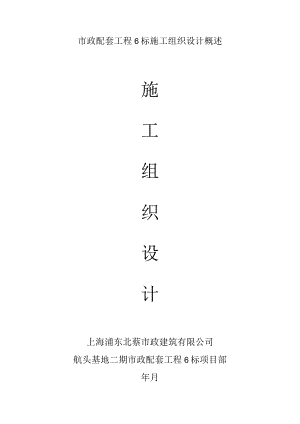

市政配套工程6标施工组织设计概述施工组织设计上海浦东北蔡市政建筑有限公司航头基地二期市政配套工程6标项目部年月第一章工程概况一、工程位置航头基地二期市政配套工程建设范围西起吉祥港，东至500KV高压走廊，北至A15高速公路，南至张家桥港。本单位中标实施航头基地二期市政配套经五路工程，里程桩号为0+1630+560,全长397米。二、要紧工程内容为：新建雨污水管道、道路工程、张家桥港桥梁及附属工程。三、设计概述（1）排水工程本工程设计排水系统使用雨水、污水分流制，开槽埋管施工。设计管材为HPDE双壁缠绕管，管道基础为15Cm碎石+5Cm中粗砂，管道坞膀为中粗砂回填至管外顶平。雨水管径为DNloO0,环刚度为10KNm2o雨水按照就近入浜原则分别排入张家桥港及北横河，管道埋深33.7米。污水设计管径为DN300,环刚度I（FI2.5KN/m2,管道埋深3.94.3米。污水穿越张家桥港河使用DN300PE实壁管前因施工。污水由南向北接入S32公路污水总管，经远东大道纳入南汇污水处理厂。本工程雨污水检查井参照上海市排水管道通用图施工，其中污水检查井内壁使用聚丙烯防腐涂料2底3面进行防腐处理。（2）道路工程经五路工程道路红线30米，一次性辟筑实施。本标段范围内道路平面设计为一直线。经五路按城市次干路II级标准设计，计算行车速度30kmh,路而结构荷载为BZZ-100KNo设计横断面布置如下：3米（人行道）+3.5米（非机动车道）+1米（机非分隔带）+15米（机动车道）+1米（机非分隔带）+3.5米（非机动车道）+3米（人行道）=30米设计机动车道路面结构：4cmAC-13C细粒式沥青碎（SBS改性沥青，0.3t聚酯纤维）8cmAC-25C粗粒式沥青碎Icm稀浆封层40cm粉煤灰三渣15cm砾石砂路面结构总厚度68cmo非机动车道路面结构：4cmAC-13F细粒式沥青碎6cmAC-20C中粒式沥青碎25Cm粉煤灰三渣15cm砾石砂路面结构总厚度50cmo人行道结构：6cm同质砖3cm1：3干拌水泥砂浆10cmC20混凝土IOcm碎石路面结构总厚度29cmo（3）桥梁工程本标段张家桥港桥为新建桥梁，桥梁中心桩号0+297.057,桥梁全长39米，桥面面积1193.4m2o设计标准为公路-II级，人群荷载3.45KNm2。跨径组合为13m+13m+13m=39m,顺时针斜交6°,梁底标高24.8m。横断面布置如下：0.3（栏杆）+3.0（人行道）+3.5（非机动车道）+1.0（机非分隔带）+15（机动车道）+1.0（机非分隔带）+3.5（非机动车道）+3.0（人行道）+0.3（栏杆）桥梁下部结构：桥墩使用系梁，立柱、盖梁结构形式。桥台为埋置式。桥墩使用800X29000n钻孔灌注桩，共22根。桥台使用6800X2800OmIn钻孔灌注桩，共20根。桥梁上部结构：中跨与边跨均使用13m先张法预应力混凝土空心板梁，梁高0.62m。支座为200×42mm圆板式橡胶支座。第二章、施工总体部署一、指导思想坚决贯彻执行建筑法、建设工程质量管理条例、安全生产法，始终贯彻执行企业质量方针。严格按照设计图纸，坚决执行国家与上海市的工程建设规范、规程、标准与规定组织施工。确保施工工期，加速施工，力争早日完工交付使用。抓好施工管理，使用优质与信得过的材料。贯彻执行IS09001质量管理体系，建立完善质量管理体系，提高质量意识与质量保证能力，提高管理素养，使企业在猛烈的市场竞争中立于不败之地。质量管理是施工管理的根本，工期首要服从质量，实现质量目标，服从业主、监理的指证监督与管理。推行工程质量预控管理手段，实现精心施工管理，坚决杜绝工程质量隐患的存在。本着“信誉第一、用户至上”竭诚为业主精心服务的态度，做好工程施工过程服务与工程交付后的回访服务。“以质量求生存，以信誉求进展”，真正做到“建一流工程，树一座丰碑，创一流信誉，拓一方市场”，为企业树信誉创牌子。将本工程的施工作为我们展示自己的技术水平与管理能力的机会，保证工程施工让监理放心、业主称心。二、施工组织管理体系我公司将按精简、高效的原则，成立“工程经理部”o实行项目管理，构成矩阵式施工管理体系，执行项目经理全权负责制，全面履行合同。经理部由项目经理、项目项目副经理、技术负责人领导，下设施工技术部、施工管理部、施工综合部等职能部门。项目经理部直属总公司管理，全面负责各项施工管理职能与具体执行各项施工职能工作。项目部各部室人员将选派有丰富施工经验与管理经验的专业技术人员及管理人员担当。详见下图：施工管理组织机构图项目经理：盛庆峰！项目副F理：房磊J技术负责人赵华杰排水队长.陈仁建试验员.方丽质检员.陈海祥测量员：张小田资料员：汪慈慧 施工员.鲁东海三、施工管理目标在确保安全、质量的前题下力争缩短施工工期，使工程早日投入使用，特制定工程施工目标如下：(1)质量目标本工程的质量目标是：一次验收合格。整个工程质量务必达到工程备案制验收要求,同时通过有关政府职能部门的验收。分部分项一次验收合格率达到100%。(2)工期目标总施工工期为270日历天(3)安全生产文明施工目标本工程的安全生产目标为：无重大安全责任事故。文明施工目标为：达到区级文明工地。(4)环境保护目标本工程的环境保护目标为：满足市政工程环保要求。施工期间确保施工区域周围环境的整洁与交通正常进行。四、施工部署实现施工总方针：把本工程作为本司的重要考核项目来抓，对本工程全力以赴，全方位作业，全公司支持，确保人力、财力与物力连续均衡投入。发挥我司的优势，在施工机具，施工设备、周转材料、劳动力等方面加大投入，集中公司的要紧力量，精心施工，优质高效地完成本工程的施工任务，按期验收并交付使用满意的工程项目。使用先进、合理、适用的新技术、新工艺、新材料，提高工程质量，加快施工进度。使用项目法施工与科学管理，实行必要的质量、安全与工期的奖罚制度。在施工全过程中，全体员工自始至终，务必尊重业主，尊重监理，尊重科学知识。根据以往同类工程施工经验，结合本工程的施工特点，为确保工期、质量、安全目标的实现，在施工总体部署上提出下列指导思想：道路分段、地下优先；先深后浅，排水在前；管沟回填、压实关键；路基路面，工程保险。(I)道路分段、地下优先；先深后浅，排水在前根据目前掌握的情况结合以往施工经验，结合工程的施工特点，认真分析了本工程的重点与难点，本工程道路施工时分段进行。分段施工的目的是从平面上总体把握工程重点，有效的利用资源，划分施工路段，方便组织流水施工，路段长度根据道路平交点进行划分，便于各专业根据工程施工条件，在不一致路段同时穿插展开施工，把各专业的力量集中在重点区域，确保工程重要节点目标的实现，保证本工程总目标的实现。道路施工时先地下后地上，先施工排水管道，然后施工路基路面，即先深后浅。(2)管沟回填、压实关键；路基路面，工程保险道路工程最重要的一环是路基土方的密实度，因此管沟基槽的回填土压实环节操纵的好坏，直接影响到道路工程的实体质量，路基与路面施工进度、质量合理操纵，是工程取得良好效益的保险。五、施工进度计划安排根据本标段工程量的情况，结合本工程建设的各项要求，施工总工期操纵在270日历天。根据合同工程数量，倒排工期，优化配置人员、机械设备及材料构成，并以总体进度计划为根据，坚持总体工期不动摇的原则，将总体进度计划分解为月计划、旬计划、周计划、日计划。层层监控，层层落实。施工总体进度计划参见：施工总体进度计划表第三章、施工现场平面布置1、工程项目部设置工程项目部按照业主统一安排的房间，作为项目部办公、食宿与现场监理人员的办公生活场所。2、施工便道整个基地地域广阔，现场施工便道准备沿设计经五路东侧的人行道位置修筑，从现有的水泥道路向南、向北二个方向修筑，便道宽度5m,在便道边挖一条排水沟，挖出的土方加高便道路基，经摊平、碾压向土路基上面铺60Cnl厚度的建筑下料，碾压成施工便道。3、搭建工地值班室在现有南北方向的水泥道路与施工道路交汇处的南侧，搭建5间临时用房作为工地值班室及工具间，旁边开发一处施工机械停放场地与小型构件预制场地。4、施工用电道路工程用电量不大，现场准备2台10千瓦的小型柴油发电机组，供现场抽水、碎浇筑时的施工用电。5、生活用水施工人员的饮水拟购买瓶装纯净水。施工人员的生活区域不在施工现场，在合适地方借租工人宿舍。6、现场围挡施工现场邻路地段使用封闭式保护，严格区分施工区域与非施工区域。7、现场排水为保证施工期间排水畅通并保证文明施工，将在沿线开挖排水明沟，排入邻近河浜内。确保施工期间排水畅通。详见施工现场平面布置图第四章、施工机械设备及劳动力配置计划1、劳动力配置表:序号月份工程潘1月2月3月4月5月6月7月8月9月10月1施工准备30202河浜处理15203管道工程3050404桥梁工程357070505道路工程20404030306附属工程20202525207工程验交清场258合计457050951301301055520259估计外来人员41634586117117955018232、施工机械设备表序号机械设备名称型号规格数量产地功率KW性能状况备注1回旋钻机GPS-IO2台中国55良好23液压挖掘机1M32台中国107良好4摊铺机TC20001台中国165良好5平地机Y2001台中国175良好6推土机S1401台中国140良好7装载机ZL40C1台中国200良好8钢轮压路机YZ121台中国110良好9振动压路机YZ-181台中国146良好10轮胎压路机YL-261台中国125良好11封层机QC201台中国100良好12抹光机MG-8001台中国80良好13切缝机XM-1801台中国80良好14路拌机YBW21台中国85良好15水平钻机SL801台中国125良好16钢筋加工机具1套中国45良好17木工加工机具1套中国45良好18发电机GF251台中国200良好19钢板桩插拔机PC-4501台中国200良好20轻型井点设备2套中国100良好21自卸汽车30T3台中国200良好22空压机1套中国30良好3、要紧仪器设备:1全站仪RTS632台12光学经纬仪J2台13国产自动安平水准仪DS3台14各类卷尺5m把105碎试模100*100*100组56砂浆试模70.7*70.7*70.7组27塌落度筒个1第五章、要紧施工技术方案一、施工测量1、测量根据开工前将测量仪器送交有资质的检测单位校正，合格后方可投入到本工程使用。根据业主提供的平面操纵坐标及水准操纵点引测，进行施工操纵测量。其测点的埋设，务必牢固可靠，并每月复核一次，必要时，复核的频率再加密。然后，交监理验收。2、平面操纵测量工程测量的精确是保证施工成果符合设计意图，确保工程质量的基本条件,务必高度重视，并予以反复复测核实，以确保全工程的空间几何位置在严密操纵下进行。对施工场地及操纵点进行实地踏勘，结合道路平面布置图，创建施工测量平面操纵网。要求达到考虑通视条件、稳固状况、方便等各类因素，在现场每100米建立一个操纵点。操纵点在道路中心线两侧间隔分布。放样时每点至少有两个操纵点作后视，便于投测时进行校验。首先应根据设计与业主提供的座标基桩用全站仪进行复核测量，并将复测结果报业主与监理，以便确定这些基桩的可靠性，如需调正应将调正值书面报监理，并获得正式批准后方可使用。根据设计中心线要素，用全站仪将中线操纵点按坐标放出后，用普通测量复测这些操纵桩位置正确与否。3、水准高程操纵测量认真复核由业主提供的数个水准点标高，在进行闭合水准测量。在确认所有原有永久水准点标高正确无误，并上报业主与监理工程师认可后，方可使用。根据上述永久性水准点，在沿线每隔100米左右，引测一个临时水准点，每个水准点要通过二个以上永久性水准点的校核确认后方可使用。所有基桩、操纵桩、加密桩、保护桩、引线桩、水准桩，务必设置在不可能沉降、扰动与挖掘的明显、可靠、牢固的地段，在农田内则可使用现浇碎桩来保证稳固。为了防止施工期间因受外界影响使桩位发生变化，应适时对上述桩位进行复核，使用时应利用二个以上的桩位进行校核。上述所有的操纵桩、水准桩与其它桩位均应在设置的桩上编号，根据桩的类别分别以本公司特殊编号法进行编写，防止与其他单位需要布置的桩混淆，发生差错。测量桩应予以全面记录，并说明位置、方向、作用、标高或者方位等，以便查勘。这样，正确使用上述的基桩、操纵桩、加密桩、水准桩，交叉测定与复核,就能确保整个工程在严密正确的测量操纵下进行。4、施工放样根据设计图纸提供的工程操纵点坐标值，用坐标法进行道路中桩、排水管道井位、道路各位置测定。根据相邻位置，同时丈量跨径进行直视复核，以确保正确，一次到位。高程测量根据闭合测量正确无误的临时水准点（应予编号并注明标号），对构筑物的高程进行施工测量，以操纵高程。在施工时应严格保护临时水准点与永久水准点，并定期巡视与复核，确保正确无误。二、明沟、暗浜处理施工方案本标段有多处明沟暗浜需进行清淤，二灰土回填处理。1、清淤在道路二边线测量放线以后，横向河道在道路红线以外IOnl处筑坝、抽干浜内积水用挖机挖除淤泥，挖出的淤泥装自卸车，运至邻近适当的地方堆放。挖掘机在老河中心邻近开始挖至老河底原状土，并挖出一定河底宽度，然后按1：1.5的边坡开挖斜坡。人工修出宽度30Cnb高差20Cm的台阶状。清淤要挖至道路边线以外6m,（按河底与路面高差不大于4m计算）并确保边坡不小于1：1.5。2、填筑1）、先铺砂石层在河底清淤完成，现场监理验收同意后，进入回填阶段，先回填30CnI厚的砾石砂，岸上的挖机把运入的砾石砂铲起，放入河床内，人工用铁锹摊平。2）、再摊铺土工布土工布使用400gm2的无纺土工布，无纺布覆盖在砂石层面上，面积大于砾石砂面积，假如长度、宽度不够，需要搭接时，相临二幅搭接宽度为50cm,并用“U”钢筋固定防止位移。3）、二灰土拌制二灰土是按石灰：粉煤灰=5：95（重量比）拌制。石灰使用生产厂加工布袋镶的与自卸车运入的粉煤灰卸在回填的浜塘旁，用挖机摊平，按运入粉煤灰的重量除以19,为生石灰的重量。把相应重量的生石灰拆包均匀倒入粉煤灰层上,用挖机挖斗搅拌，翻拌，使其混合均匀。4）、分层回填碾压挖机把拌匀的二灰土下到回填面,用推土机或者人工摊平,松铺厚度约30cm,再用压路机来回碾压。为方便推土机、压路机能下至河底，在筑坝时考虑修筑坡道。压实后基本上为一级台阶厚度（20cm）,横向老河填筑范围，从红线外45m处开始，按1：L5边坡向上收坡。5）、二层土工格栅网二灰土回填至路床高程下列LOOm与0.60m处，各加铺一层土工格栅网片，格栅纵、横向搭接宽度大于25cm,用塑料带绑扎，并用小8钢筋弯成“U”型钉固定在下垫土层上。上层土工格栅伸出填河河口外2.0m。6）、红线的边坡用粘土包边封口横向河道红线后的砾石砂，二灰土层外口2.Om用粘土包边封。防止土体被雨水淋蚀流失。三、污水、雨水管道施工方案1、措施安排根据本工程排水管的埋设深度与土质情况，使用开槽埋管的施工方案。根据技术规范要求与我公司下水道施工的实践经验，开槽埋管采取下列技术措施：（1）本标段的排水管道使用横列板支护与钢板桩支护的施工技术措施，钢板桩支护的施工技术措施要紧是用于沟槽深度大于3.Om的沟槽作围护。（2）根据以往施工情况，对沟槽深度3m或者地下水位较高的砂纸土层的管道，采取轻型井点降低地下水位。（3）本工程DN300DN1000为HDPE缠绕管，使用弹性密封橡胶圈柔性接口，碎石加黄砂基础，黄砂坞膀至管顶平；（4）排水管道的施工安排如下下水道主体工程按“先深后浅的施工原则，污水管道与雨水管道根据设计标高交叉施工，施工过程与施工节点严格按照总体计划有序进行。2、沟槽开挖横列板支护横列板支护时，挖土深度至1.2m需要及时撑头挡板，以后每次撑板的高度通常操纵在0.6m0.8m。横列板使用组合钢撑板（钢围林），其尺寸为长4m,宽20cm,厚6cm6.4cm。使用铁板与角铁焊接而成或者用特殊型钢制作而成。横列板要水平放置，板缝严密，板头齐正，深度要到碎石基础面。沟槽支撑使用铁撑柱，铁撑柱二头要求水平，每层高度一致，每块竖列板上支撑很多于二只铁撑柱，铁撑柱的水平间距不大于3m,垂直间距不大于L5m,头挡铁撑柱距离地面通常为0.6m0.8m°铁撑柱在施工时要求其钢管套筒不得弯曲，支撑要充分绞紧。沟槽挖土使用机械与人工相结合的施工方法，沟槽的头层土（1.0m-l.2m左右）使用履带液压挖掘机挖土,机械挖土时使用人工修边。为防止扰动槽底土层或者超挖，机械挖土操纵在距槽底土基标高20CnI处，使用人工挖土,修整槽底，两侧开挖排水明沟。根据沟槽长度不一致设立集水井与抽水泵，确保在施工期间沟槽内不积水。3、钢板桩支护的沟槽钢板桩使用30#槽钢，根据现场支护条件与技术规范及实际经验，选用钢板桩长度的计算公式为：T根据沟槽深度与土层物理力学性质选取的钢板桩入土深度。1.=H+（TH）H1.一钢板桩的长度H一沟槽的深度TH=O.7钢板桩施打的方法为：根据沟槽边线先开挖钢板桩槽，宽度为0.6m,深度挖到土层，并要暴露地下管线与障碍物，然后使用带振动锤的打拔机施打钢板桩。打设钢板桩时，若遇地下管线应请公用管线的监护人到现场进行监护，并使用适当的保护措施。钢板桩打设完毕后，可进行井点施工，当井点降水降在沟槽底0.5m时可进行沟槽挖土。钢板桩支护的沟槽挖土，使用人工与机械相结合的方法进行施工，头层土使用挖掘机至2m,然后进行头道支撑，人工配合修边，支撑使用铁撑柱，支撑的水平间距不大于3mo机械挖土要严格操纵挖土标高，挖土至槽底标高30cm时，应停止机械挖土,使用人工挖土，然后休整槽底，清除淤泥与碎土。若有超挖与遇障碍物清除后，使用砾石砂填实，不得用土回填。机械挖土时要设专人指挥，有人保护施工现场安全与施工机械运转范围的围护标志。由于现场堆土困难，因此沟槽挖出的土方由另一部挖机向后翻挖。临时堆士时，高度不得大于L5m,离沟槽边的距离不得小于2m。在窖井、测量标志等周围不能临时堆土。沟槽宽度7ZV轻型井点管道沟槽围护图4、轻型井点降水与沟槽排水管道施工过程中，为防止出现流沙，管涌现象与因软土层承载力不够，而造成结构施工后的压缩沉降、变形，决定使用轻型井点降低地下水位，轻型井点平面使用双排线型布置，井管间距L2%井管长度计算。（参见附图）HH+h1÷h2+i*LH一井管长度（不计滤网管）。乩一井点埋设面至槽底距离，即沟槽深度（m）o儿一降水后水位与槽底的最小距离，应大于0.5In）Ih一井管露出槽顶的高i 地下水计算降落坡度,线状井点为1314;度，通常为0.20.3m1.一井管管至要降低水位点的水平距离，环状或者者双排井点为井管至沟槽中心的距离，单排井点为井管至沟槽对侧底的距离（m）如附图所示。轻型井点系统的重要设备，由井点管、连接管、集水管与射流泵等所构成。轻型井点施工使用冲水管冲孔沉放井管。启动高压泵，将高压水压入冲水管从冲嘴中喷出，吊起冲水管，对准孔位，垂直贴近土面后进行冲孔，冲孔完毕，关闭高压水泵，迅速提起冲水管，立即把井管垂直居中放入孔中，然后把砂滤料灌入井孔，最后把每根井管接入总管，总管再接入离心泵。为维持开挖的沟槽内无水直到施工完毕，务必认真做好沟槽排水工作。首先在沟槽外两侧填筑土坝，尽量减少地面上的雨水等流入沟槽内；另外在沟槽底两侧设置排水明沟，在每节两端的窖井处设置集水坑，并配备足够数量的污泥泵与潜水泵等设备进行抽水，确保沟槽内无积水。在挖底层土、铺筑道基础、排管,直至回填土施工全过程中，沟槽内不积水，绝对不同意在水中作业5、管道基础管道基础需根据槽底土基的情况，当槽底土质较好，基本无扰动软化，排除积水时，槽底土基经验收后方可进行基础施工。管道基础施工前，先打龙门桩测高程钉龙门板，修整槽底，复核标高，清除淤泥与碎石，如有超挖用碎石填实，不得用土回填。本标段设计，雨、污水管道均使用HDPE双壁缠绕管材。根据埋地塑料排水管道工程技术规程与设计接口与基础的要求，使用2538三n碎石基础，再用50mm黄砂铺平拍实。管道基础的碎石垫层，应按规定的沟槽宽度满堂铺筑，摊平、拍实。6、管道铺设成品管运到施工现场，严格按产品标准进行逐节检验，不符合标准不得使用，并做好标识及时处理。排管前做好清除基础表面污泥，杂物与积水，复核好高程样板（龙门板）的中心位置与标高。排管自下游排向上游，承口向上游方向，插口向下游方向，并套入插口槽内，管口四周的密封圈应均匀平顺、无扭曲。下管使用机械起吊，柔性吊带困绑，吊点设在管子的重心处，用拦腰起吊的方式起吊，禁止钢索穿管吊管的方法，并在吊运管时，防止管节接口受损。铺管时，将管节平稳吊下，平移到排管的接口处，调整管节的标高与轴线，然后用紧管设备将管子插口慢慢插入承口。合龙的紧管拉力使用二只3吨手板葫芦放在管道两侧，合龙时管节两侧的手板葫芦同步拉动，管节承插就位后放松吊索与拉力前应复核管道的高程与中心，密封圈无脱槽挤出后将两侧黄砂击实。7、磅水检查按设计进行磅水抽查，管道使用磅筒磅水，将准备磅水的管道端管口封堵，下游封堵的上侧埋设一根25mm的铁管作为进水口。上游靠近封堵管顶设一个出气孔，磅水前管道内先灌水24小时使管道充分浸透，把磅筒置于下游管道的上方，使磅筒口道管顶的高度等于磅水水头2m,用橡皮管连接磅筒与下游封墙上的进水口管，然后向磅筒内加水，待上游出气孔有水溢出时，用木塞塞住出气孔，先加水试磅20分钟，待水位稳固后，再进行正式磅水，观察水位下降值，正式磅水时，认真检查每个接缝与沟管与渗漏情况，并作好记录，若磅水不合格，进行修补重磅，直至磅水合格为止；磅水检验合格后可拆除封墙。计算30分钟水位下降平均值是否符合要求，磅水检验合格后，才能进行管道坞膀。8、管道坞膀与覆土磅水检验合格后进行管道坞膀，在管道隐蔽工程验收合格后，及时覆土,避免管道暴露时间过长，覆土前先将槽底杂物清理干净，面层积水应抽除。本工程中管道坞膀按设计使用中粗砂回填至管顶齐平，砂回填应在管道二侧同时分层回填，边回填边用水冲洒，使回填砂密实，并用插入式大口径震捣器振实，以保证质量，回填砂干重度大于等于16KNm3由于管道回填处于道路范围内，填土质量好坏直接影响道路质量，因此对回填土有严格要求；回填土时，在管道上方0.7m以内填土夯实时，要轻夯，不要用力过猛，以免损伤管道，不得将回填土直接卸在管道接口上，管道两侧及管顶以上50Cm范围内的覆土分层整平，每层铺筑厚度为30cm,用打夯机夯实。沟槽内填土不得使用含有腐殖土，生活垃圾土，淤泥，淤泥质土，不得含草皮及要根等杂物，不得含木材，塑料等有机质，超过IoCM粒径的土块与其它块状物均应打碎填入，填土最佳土质为粘土；由于沟槽较狭，不能使用压路机，应使用蛙式打夯机夯实，夯实厚度小于等于20CM,而且应均匀踏夯为主，不得漏夯，在蛙式打夯机不易夯到之外使用人力夯锤加振，保证密实度；正确掌握填土的最佳含水量，土的适宜含水量；砂性土7%12%粘性±7%18%最佳含水期根据气候与其它影响条件，选择前述的含量范围，干旱季节可适当多一点，雨季务必减小，地下水位高时务必减小；土中含水量太小时，土粒疏松，而土中孔隙相连通，水少而气多，在外界压力作用下，虽土中气孔外排，土粒移动性差，故仅呈表面状态，因此夯实效果差；土中含水量过大时，孔隙中有了自由水，夯实难以人全部排队自由水，而功效相消，减小了有效压力，夯实效果也差，而若加大压力，反而使自由水带动了土体滑动，形成“弹簧土”现象;因此要得到夯实的最佳预期效果，则务必掌握填土最佳含水量时进行夯实。9、窖井砌筑窖井砌筑按设计图要求，根据92年版、83年版、“上海市排水通用图”规定选用，要求精心施工。(1)施工技术人员应按设计图纸与“上海市排水管道通用图“规定的适用范围，合理安排施工。(2)准备工作：A、打扫冲洗基础表面，清除杂物。B、检查沟管是否稳固，方向与标高是否符合设计。C、碎砖务必浇水湿润。（3）砌筑的砂浆标号务必符合设计要求，并按水泥品种选择配合比。水泥、黄砂应符合有关质量标准。砂浆用机械拌与，搅拌通常为1L5分钟，务必拌与均匀，做到随拌随用。（4）砌砖应做到墙面平直，边角整齐，宽度一致，井体不走样。砖缝中砂浆应饱满，不得有通缝。（5）粉刷，使用1：2水泥砂浆进行墙体抹面。抹面工作应分二道工序进行，先刮。抹面厚度通常为20mm。（6）窖井流槽用碎砖砌筑，流槽高度应为管径的二分之一，两肩略向中间落水。砖砌流槽务必用1:2水泥砂浆抹面。（7）安装钢筋佐条形预制盖板：A、盖板务必保持清洁，上下面不得搞错。B、安装前务必在砖墙顶部先铺1：2水泥砂浆厚25mm,盖板间的接缝用1：2水泥砂浆嵌实，色成凸缝。（8）窖井质量要求：A、井内尺寸同意偏差不得小于设计要求。B、窖井应按规定砌制拱圈，内壁相互垂直，砌破不得有通缝，灰缝砂浆饱满，粉刷平整，不空鼓，不裂缝，不渗漏。（9）井框、井盖须完整无损，不破裂，不缺角，安装平整，方位与道路平或者垂直。10、雨水进水口及连管（1）雨水进水口应按设计图纸与“上海市排水管道通用图“施工，雨水进水口应按道路设计要求，正确放样定位。雨水进水口砖墙砌筑与粉刷等施工操作要求按“窖井”有关规定执行。（2）进管务必顺直，坡度通常为1%,道路进水口连管均应放坡开挖，沟槽支护排管的施工。11、拔除井点与钢板桩在沟槽深度大于3m的管道进行回填后即可拔除井点，井管使用挖机直接拔出。钢板桩拔除要在沟槽填土达到密实后方可拔除。在拔钢板桩时要及时灌砂,并可适当用水冲，对特殊地段，如沿线沟槽有距离较近的管线，穿越管线与邻近有构筑物等在拔除钢板桩时考虑加固措施。12、牵引法(非开挖定向牵引)施工污水管过张家桥港河倒虹管使用牵引施工(非开挖定向牵引)。使用PE实壁管，热熔连接。管道环刚度212.5KNi(1)、施工工艺流程定向钻牵引施工又称导向钻进施工，是非开挖敷设地下管线技术的一种，其要紧工艺流程为：施工准备一导向孔施工一反拉扩孔、成孔一牵引管道一砌筑检查井一验收(2)、操纵井施工本工程牵引管道施工需要挖掘2个工作坑，即入口工作坑与出口工作坑。操纵井设在设计窖井处，尺寸为4m×6m,使用机械挖掘、密扣钢板桩支护。挖深由地面渐变到预定深度。施工工序为：地表清理一打钢板桩支护一挖土一清运余泥f工作坑围蔽。(3)定向钻轨迹设定定向钻孔轨迹线段由斜直线段、曲线段、水平直线段(与管道排水坡度一致)等构成，为保证水平直线段精度要求，造斜段水平距离L按下图计算确定。Ho=H-Do2式5.2.1-11.=2A+H0-A(Sina+Sin2a+Sin(na)tg(na)+A(Cosa+Cos2a+C0s(na)式5.2.1-2n取值在35范围。入土坑控制井定向钻孔轨迹设计图入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，至少有一根钻杆长度达到管道直线段坡度要求。入土角不宜超过10°,出土角按导向钻杆及拖拉管材同意曲率半径较大值确定，通常不宜超过200o相邻两节钻杆同意转向角根据土质条件，钻杆长度、材料等因素确定，土质越软弱，a角越小，a角取值通常在(4)、钻进技术方案钻机运到现场后须先锚固稳固，并根据管道设计高程及管长预先设计造斜段，依靠钻机动力将锚杆打入土中，操纵钻杆的入射角度与钻头斜面的方向，使钻头按设计的造斜段钻进。钻头造斜段完成后便进行排水管流水段的钻进：旋转钻头并提供给动力，钻头就能沿水平直线钻进。钻头上装有带信号发射功能的探测仪器，在钻进过程中通过地面接收仪器接收探头发出的信号，可获知钻头深度、顶角、工具面向角、探头温度等参数，根据所接收的数据调整钻头操作参数，使钻进按流水线标高路线前进，到达出口工作坑后完成钻孔工序。(5)、回拉扩孔钻头到达出口工作坑后钻进工作完成，但是孔径还没有达到要求，需要采取多次扩孔，直至扩至设计孔径的L3倍。具体操作为：卸下钻头，在钻杆尾端连接回扩头，开动钻机旋转、回拉扩头进行扩孔。回来过程中需不断加接钻杆，扩头回拉到接驳坑后卸下的回扩头，再在出口工作坑的钻杆尾端接上大一号的回扩头，如此扩孔到预定孔径。(6)、回拉敷设管道成功扩孔到预定孔径后便可回拉敷设管道，在回拉前要进行管道的连接，即用热熔法将PE管道连接成与成孔长度相当的管道之后，将管道与扩孔器连接，经回拉将管道牵引进孔洞内。四、道路工程施工(一)、桥接坡两侧L型钢碎挡墙施工(1)、施工流程悬臂式钢筋挡土墙由立壁、墙趾板与墙踵板三个悬臂断面构成，断面的尺寸不大。施工流程如下：基坑开挖一基础浇筑一墙身浇筑一沉降缝、泄水孔一结构养护一墙后土回填挡墙施工可在路基土方施工前或者开始时进行，抓紧进度，保证不影响路基大规模施工。（2）、关键工艺挡墙的施工工艺参照有关钢筋混凝土结构的施工技术规范，但也应注意下列几个施工关键工艺：D基础基坑：挡土墙的基础要求埋入地面下列的足够深度，墙前按设计要求满足250Cnl的覆土厚度，确保墙趾板与墙踵板的作用。但基坑也不得超挖，防止破坏土基的强度。基坑开挖通常随下基进行，还应保持基坑的干净与干燥。雨天施工时，及时将基坑的积水排除，对受水浸泡的基底土应全部清除，换填好土或者碎石。2）沉降缝设置：由于挡土墙的地基与墙身所受土压力的不一致，因此纵向每隔10-15米的墙身（基础）设置一道沉降缝。用2层油毛毡与三层热沥青胶合，缝宽为2cm。3）挡土墙应有排水的措施。为疏干墙后土体与路面水下渗，在墙身中设置泄水孔，每隔3米设一道，使用d5cm的PVC管。在泄水孔墙背入口处邻近填以厚30Cnl的碎石。泄水口出墙位置高于墙前地面30Cnl以上。4）伸缩缝：混凝土因硬化收缩，或者因温度湿度原因造成的收缩破裂，因此设置伸缩缝。实际施工中，将伸缩缝与沉降缝合并为一。5）墙后填土需等到墙体混凝土达到足够的强度。分层回填，使用小型机械夯实，因此回填时，每层厚度操纵在能保证满足设计要求的密实度的前提下。（二）、水泥土路基施工1、概述本标段段厚度60cm水泥稳固土基层5400m2,计压实体积3240m3o其最大干密度参考值为1.7gcm3,最佳含水量参考值为18%,水泥用量设计值为5%。2、施工方案使用装载机或者挖掘机装车，自卸汽车运输，推土机与平地机摊铺集料，人工摊铺水泥，稳固土拌与机拌与，洒水车补充洒水，平地机整形与轻重压路机联合碾压成型的方案。3、施工方法及工艺措施IX下承层准备a.水泥稳固土基层的下承层表面平整、坚实，具有规定的路拱，没有松散的材料与软弱地点。下承层的平整度与压实度符合有关技术规范的要求。b.底基层或者老路面上的低洼与坑洞，认真填补及压实，搓板或者辙槽，刮除;松散处，耙松洒水并重新碾压，达到平整密实。C.新完成的底基层，按有关规范的规定进行验收。凡验收不合格，采取措施使其达到标准后方可铺筑水泥稳固土基层。d.在槽式断面的路段，两侧路肩上每隔一定距离（如5IOm）交错开挖泄水沟（或者做盲沟）。e.在集料摊铺前下承层表面洒水湿润。2）施工放样在底基层恢复中线。直线段每1520m设一桩，平曲线段每1015m设一桩,并在两侧路肩边缘外设指示桩。然后进行水平测量，在两侧指示桩上用明显标记标出水泥稳固土层边缘的设计高。施工过程中，标桩如有丢失或者移动，及时补桩抄平。3）备料a.料场选择将沿线料场的土料，取有代表性的土料，送试验室进行原土料及混合料的物理力学性质试验。根据试验结果,选定准备开采使用的料场（同时确定水泥剂量b.料场采集如料层上有覆盖土、树木、草皮等杂物，则首先使用推土机将其清除干净。在采集集料的过程中，在预定采料深度范围内自上而下不分层开采。避免不合格的土料推入选料堆中。采集如发现土料有明显变化，则及时将有代表性的样品送试验室进行规定的各项试验。c.计算材料用量根据各路段水泥稳固土底基层的宽度、厚度及预定的干密度，计算各路段需要的干燥集料数量。根据料场集料的含水量与所有运料车辆的吨位，计算每车料的堆放距离。根据水泥稳固土基层的厚度与预定的干密度及水泥剂量，计算每一平方米（m2）水泥稳固土需用的水泥用量，并并计算每袋（通常重50kg）水泥的摊铺面积。d.集料的运输与堆放集料用装载机或者挖掘机装车，自卸汽车运输。装车时，注意每车的装载数量基本相等。根据各路段需要的集料数量按计算距离卸料。在料场供应的路段范围内，由远到近将集料堆放在路的一侧。严格掌握卸料的距离，避免集料不够或者过多。同时避免集料长时间堆放，造成水分大量蒸发，或者遭雨而使含水量过大，甚至造成弹簧现象。如选料中超尺寸的石料颗粒过多，则在料场进行筛除。4）摊铺集料通过试验确定集料的松铺系数（或者压实系数，即混合料的松铺干密度与压实干密度的比值）。摊铺材料在摊铺水泥之前一天进行。摊料长度以日进度的需要量为度，够次日一天内完成掺加水泥、拌与、碾压成型即可。雨季施工，及时摊铺料并保证后续工艺在降雨之前全部完成。使用推土机与平地机将集料均匀地摊铺在预定的宽度上，表面力求平
