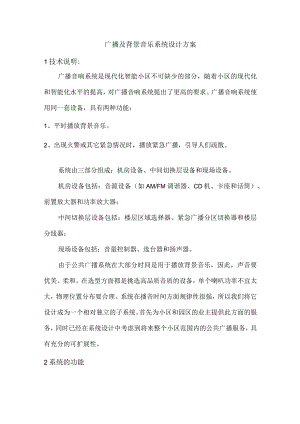

广播及背景音乐系统设计方案1技术说明:广播音响系统是现代化智能小区不可缺少的部分，随着小区的现代化和智能化水平的提高，对广播音响系统提出了更高的要求。广播音响系统使用同一套设备，具有两种功能：1、平时播放背景音乐。2、出现火警或其它紧急情况时，播放紧急广播，引导人们疏散。系统由三部分组成：机房设备、中间切换层设备和现场设备。机房设备包括：音源设备（如AM/FM调谐器、CD机、卡座和话筒）、前置放大器和功率放大器；中间切换层设备包括：楼层区域选择器、紧急广播分区切换器和楼层分线器；现场设备包括：音量控制器、选台器和扬声器。由于公共广播系统在大部分时间是用于播放背景音乐，因此，声音要优美、柔和。在选型方面都是挑选高品质音质的设备，单个喇叭功率不宜太大，物理位置分布要合理。系统在播音时间方面规律性很强，所以我们将它设计成为一个相对独立的子系统。首先为小区和园区的业主提供此方面的服务，同时已经在系统设计中考虑到将来整个小区范围内的公共广播服务，具有充分的可扩展性。2系统的功能系统设置5套节目，它们是：4套背景音乐和1套紧急广播节目，其中4套背景音乐可以用作公共区域的背景音乐。背景音乐的主要作用是掩盖噪声并创造一种轻松和谐的听觉环境，优化环境。由于扬声器音量适宜，安装位置隐蔽且布设均匀，使人感觉声源无明显方向性，不影响正常交谈。紧急广播的作用是在发生火灾或事故等紧急情况时，提供该建筑物内所有区域都能清晰听到的警报和疏导语音，指挥人群正确地疏散。紧急广播时音量大于平时的背景音乐。正常情况下，系统在公共场所播放背景音乐，可通过区域选择器选择播放背景音乐，或者全区播放；区域音量控制器，可以独自控制和调节背景音乐；同时设有钟声话筒，必要时可作寻人通知、管理人员讲话或娱乐指导等。在出现突发性事件时，可通过消防自动报警系统自动控制或通过本系统紧急广播分区切换器手动控制作紧急广播，出现紧急广播的区域，背景音乐扬声器无论是否处于背景音乐状态都会自动转为紧急广播，且音量不受音量调节器的影响。紧急广播不受停电影响(配UPS)。3系统方案本系统包含智能广播和区域背景音乐音响系统两大部分，系统的结构及组成见智能广播系统框图。系统由机房设备、中间传输总线和匹配切换层、喇叭等三大部分组成：机房设备分为智能广播和区域背景音乐音响系统两部分(1)智能广播系统节目定时器十路监听器话筒前置放大器功率放大器调谐器AMFM（音源共用）录音卡座（音源共用）VCD机（音源共用）机房设备全部装入1台L8米标准机柜内，正常情况下，可24小时连续工作，无需关机。在各区域的控制间安装有接线箱，内置继电器，保险装置，平时接通背景音乐；紧急广播时断开音乐，并由继电器动作，“绕”过音量调节器，将紧急广播连接到扬声器，使紧急广播时喇叭能全功率UX土反严。扬声器的选用，在室内设置天花喇叭，在没有装修的场所配置柱面型扬声器，在草坪上选取防水型扬声器（功率5瓦）。
