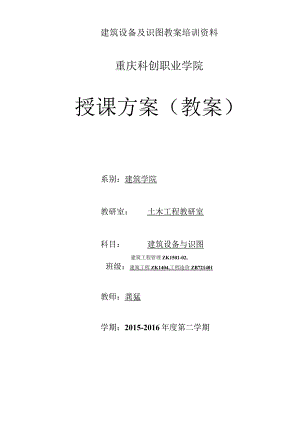

建筑设备及识图教案培训资料重庆科创职业学院授课方案（教案）系别：建筑学院教研室：土木工程教研室科目：建筑设备与识图建筑工程管理ZK1501-02,班级：建筑工程ZK1404,工程造价ZB721401教师：龚猛学期：2015-2016年度第二学期课名：建筑设备及识图教师：龚猛班级：编写时间：项目一建筑给水系统(8学时)授课时数2节项目目标：(1)认识建筑给水系统的构成；(2)设计建筑给水系统；任务目标1掌握建筑给水系统的分类、构成及及给水方式。2、正确选用给水系统常用管道及设备。3、正确设置消防给水系统。4、合理设置建筑热水及直饮水系统。5、解决高层建筑给水的问题。6、合理建设建筑中水系统。项目背景：随着经济的快速进展，建筑行业呈现出迅猛进展的趋势，建筑给水排水设施日益丰富，在城市总用水量中，建筑用水所占比例与日俱增，在进行建筑给排水工程设计时应全方位考虑用水安全性、稳固性、经济性外等问题。一栋较大的建筑物的给水系统是比较复杂的，有很多问题都需要通过计算来解决，比如把水送到某一个位置需要多大的压力？压力不足怎么办？应该使用多大的水管？应该有多大的设计流量？什么地方需要设置消火栓给水设备等等。工作任务任务一：给水系统的分类、构成及常见给水方式任务二：给水系统常用的管道及设备任务三：室内消防给水系统任务四：建筑热水及直饮水供应系统任务五：高层给水系统任务六：建筑中水系统课名：建筑设备及识图教师：龚猛班级：编写时间：课题：第一章建筑给水系统1.1 给水系统分类、构成及常见给水方式1.2 给水系统常用管道及设备授课时数2节教学目的及要求：（1）熟悉建筑给水系统的分类及构成；（2）掌握各类给水方式及其适用条件与优点、缺点；（3）给水系统常用管道及设备；教学重点：（1）给水系统常用管道及设备；（2）各类给水方式及其适用条件与优点、缺点；教学难点：各类给水方式及其适用条件与优点、缺点：教学步臊及内容：一、室内给水系统的分类根据用户对水质、水压、水量、水温的要求，室内给水系统可划分为四类，其特点分别如下：1 .生活给水系统:水质达国家饮用水标准;（2）用水量不均匀；2 .生产给水系统：（1）水质要求差异大；（2）用水量均匀；3 .消防给水系统:（1）水质要求不高；（2）用水量大；（3）压力要求高；4 .组合给水系统：生活-生产给水系统、生活-消防给水系统、生产-消防给水系统、生活-生产-消防给水系统；二、室内给水系统的构成1 .引入管（进户管）室外给水管网与室内给水管网之间的连接管。2 .水表节点（不光只有水表）引入管上装设的水表及其前后设置的闭门、泄水装置的总称。提问：旁通管的作用？3 .给水管道：干管、立管与支管。4 .给水附件：调节与操纵作用的各类阀门，各式配水龙头、仪表等。5 .升压与贮水设备：水泵、水箱与气压贮水设备、水池。6 .室内消防设备：消火栓与自动喷洒消防设备。三、建筑室内给水方式（结合教材上的图进行分析）编号给水方式适用条件支缺点1直接给水外网压力任何时间都满足要求系统简单，造价低外网停水，建筑内部立即断水2单设水箱给水外网水压周期性变化.但大部分时间满足要求充分利用外网水压,缓解供求矛盾水质容易污染.影响建筑物外观3设水泵给水外网水压大部分时间不能满足要求调节能力强，不影响建筑物外观有噪声,耗能.外网水压不IoOKPa(负压)4水泵、气压罐联合供水外网压力不足适用于多层建筑能就¾F,不能大规模供水5贮水池、水泵、水箱联合供水外网压力低，不允许直接从外网抽水供水可靠.水底定能耗大,噪声大，维护难，投资大6分区供水I&层建筑分质给水能解决静水压力过大的问题频般四、常见管材及附件.1 .常见给水管材(1) PPR管(改性聚丙烯)优点：价格适中，性能稳固，耐热耐腐蚀，内部不结垢等；缺点：需专用工具连接，热熔连接时加热时间与承插口不易操纵；(2)铜管(3)铝塑管(属于淘汰产品)；(4)镀锌管(禁止使用产品)5)PVC管(硬聚氯乙烯)优点：成本低，轻便，易安装，不易腐化；缺点：易断裂，抗冻与耐热能力较差，添加剂酿对人体伤害大；(6)薄壁不锈钢管(7)衬PVC镀锌钢管2.常见给水附件(1)配水附件一各式水龙头；球形阀式配水龙头：常用于洗涤盆、污水盆等，水流阻力大；旋塞式配水龙头：可90°旋转，可短时获得较大流量；不能承受较大压力，易产生水击，开水配水点处不宜使用；(2)调节附件一各类阀门截止阀：水流单向流淌，适用于管径不大于75mm管道，常用于需要经常启闭的管段上；闸阀、蝶阀：水流双向流淌，适用于管径大于50mm的管道，宜用在空间小的部位；止回阀：阻止水流反向流淌，多见于水箱水泵出水管上；五、储水设备1 .水箱提问：水箱上连接了什么管道？水箱设置高度要满足建筑物内最不利配水点所需的流出水头；消防水箱要满足火灾初期10分钟的消防用水量；应注意防止水箱内水质的二次污染，可消毒，可清洗；2 .储水池室外管网水量、水压明显不足的时候，应当设置储水池；类型多样，有圆形、方形等，砖石结构或者钢筋混凝土结构；贮水池有效容积V计算（补充）：Ve（Qb-Qj）Tb十Vf十VS三、升压设备1 .离心泵的基本构造及工作原理离心泵要紧部件：叶轮、泵壳、泵轴、吸水管、压水管等2 .离心泵的分类补充：选择离心泵型号时要紧参考标准是水泵的流量与扬程。3 .生活气压给水原理（看视频）4 .生活气压给水设备特点：高效、水压稳固、占地小、投资少等优点；通常调节容积小、贮水量小；5 .生活气压给水设备的适用范围供水压力V2.OMPa,供水高度V200m,小时供水量V50000r113；四、水表1 .水表分类可按测量原理、计量等级、公称口径、用途、介质温度、压力、计数器等分类；补充：常用速度式水表，分为旋翼式与螺翼式；旋翼式水表一小口径，阻力大，计量范围小；螺翼式水表一大口径，阻力小，计量范围大。2 .水表选用水表类型的选择：应考虑水温、工作压力、水量、计量范围、流向等；DNW50mm,使用旋翼式水表；DN>50mm,使用螺翼式水表；水表公称直径的确定：当用水量均匀时，通过水表的设计流量QgW水表的额定流量Q0;当用水量不均匀且高峰流量每天不超过3h时,QgW最大流量Qmax;当与消防系统共用时，应进行消防流量复核。课名：建筑设备及识图教师：龚猛班级：编写时间：课题：第一章建筑给水系统1.3 室内消防给水系统1.4 建筑热水及直饮水供应系统1.5 高层给水系统1.6 建筑中水系统授课时数2节教学目的及要求：(1)熟悉建筑消防给水系统的构成；(2)熟悉室内消火栓的设置原则；(3)熟悉自动喷水灭火系统的构成、适用条件、特点；(4)熟悉热水、直饮水供应系统的构成、分类与特点；教学重点：(1)室内消火栓的设置原则；(2)自动喷水灭火系统的构成；教学难点：自动喷水灭火系统的适用条件、特点；教学步骤及内容：一、室内消火栓给水系统的设置原则1 .应设室内消火栓给水系统的建筑物2 .可不设室内消火栓给水系统的建筑物3 .视情况确定是否设置室内消防给水系统的建筑物4 .宜增设消防水喉设备的建筑物5 .室内消火栓布置(1)布置原则：保证水枪的充实水柱能够达到建筑内任何部位；(2)布置间距：高层建筑、甲乙类厂房V30m,其他V50m;(3)布置要求：二、消防给水系统的构成1)消防水源2)消防管道消火栓超过10个且用水量15Ls,至少设两条进水管；消防给水管网通常设置为环状管道；超过四层的厂房、高层建筑通常要设水泵接合器；设置阀门将消防管道分成若干段，每段不超过5个消火栓；3)消火栓设备：水枪口径13mm、16mm、19mm：水带直径50mm、65mm：消火栓50mm、65mm;搭配关系见下表；三、自动喷水灭火系统1 .自动喷水灭火系统的要紧组件：酒水喷头、报警阀、检测器、报警器2 .自动喷水灭火系统的类型：1)湿式自动喷水灭火系统；2)干式自动喷水灭火系统：3)预作用自动喷水灭火系统：4)雨淋灭旁批栏：火系统；5)水幕系统；四、热水供应系统的分类(1)区域热水供应系统；(2)局部热水供应系统；(3)集中热水供应系统；五.热水供应系统的构成(1)热媒系统(第一循环系统)：由热源、水加热器与热媒管网构成;热水管网系统(第二循环系统)：由热水配水管网与回水管网构成；热水系统附件：包含操纵蒸汽、热水的操纵附件及管道的连接附件；六、热水供应方式分类珏上hH珏直接加热：热水锅炉直接加热，或者冷热混合按热水加/J制备热水；公共浴室、洗衣房等方式来分类I间接加热：将热媒通过水加热器把热量传递给冷水；适用于旅馆、住宅等田="口本厂开式系统：所有配水点关闭后,系统内的水仍热水供应方式分类按系统TE否T与大气相通;水质受污染,水压稳定；全循环: 按管网有_ 循环管道I半循环:无循环:与大气相通L闭式系统：所有配水点关闭后，系统仍与大气相通；水质不受污染，水压不稔定用于要求较高的建筑，如宾馆、饭店、高级住宅等；立管循环用于全日供应建筑和定时供应高层建筑;干管循环用于定时供应热水的建筑；适用于要求不高的建筑，如公共浴室、洗衣房等建筑；按循环运隹机械循环：水温稔定，消耗能量；方式分类L自然循环：节能；七、直饮水供应系统1 .直饮水设备系统概述2 .直饮水设备系统特点：3 .直饮水供应方式(1)开水集中制备集中供应：适用于机关、学校等建筑；(2)开水集中制备分散供应：加热器出水温度不小于105;回水温度100°C;机械循环；(3)冷饮水集中制备分散供应：适用于人员流淌较集中的公共场所；课题：第一章建筑给水系统1.5 高层给水系统1.6 建筑中水系统补充内容：给水系统压力计算授课时数2节教学目的及要求：(1)熟悉高层建筑给水系统的特点；(2)掌握高层建筑给水的分区原则；(3)熟悉建筑中水系统的构成及工艺；教学重点：(1)掌握高层建筑给水的分区原则；教学难点：掌握高层建筑给水的分区原则；教学步臊及内容：一、高层给水系统高层建筑：10层及10层以上的住宅与建筑高度超过24m的公共建筑与工业建筑；1 .高层建筑给水系统特点2 .分区的高度应依每区最低处用水设备同意静水压力：住宅、旅馆、医院的静水压力宜为0.3-0.35MPa;办公楼静水压力宜为0.35-0.45MPa;每区最高的静水压力不得大于0.6MPa;3 .高层给水系统的给水方式1)串联分区：每层都有水泵、水箱，噪声大，下层水箱容积大；2)并联分区：水泵集中设置在地下室或者底层，各区为独立系统，供水可靠，管材消耗多；见图1-24；1-25;二、建筑中水系统1 .中水系统概念生活污废水经处理后，达到规定的水质标准，作为杂用水供小区使用的供水系统；2 .中水系统分类1)建筑中水系统：单幢或者相邻几幢建筑形成的中水系统，以建筑物排放的污水为水源；旁批栏：班级:编写时间:课名:建筑设备及识图教 师:龚猛2）小区中水系统：适用于城镇小区、机关大院、企业学校等，以小区各建筑物排放的污水为水源；3）城镇中水系统：以城镇二级污水处理厂与雨水作为中水水源；3 .中水水源要紧包含生活污水、生活废水、冷却水；优质杂排水包含沐浴排水、盥洗排水与冷却排水；4 .中水水量OJ=NO3.QQ?0最高日给水量折算成平均日给水量的折减系数L建筑物按给水量计算排水量的折减系数Q建筑物最高日生活用水址b一建筑物分项给水百分率5 .中水水质标准6 .中水处理工艺1）通常包含预处理（格栅、调节池）、主处理（絮凝沉淀或者气浮、生物处理、膜分离等）、后处理（砂过滤、活性炭过滤、消毒等）三部分；2）中水处理设施的选型3）中水处理站三、补充内容水力计算公式：H=H1+H2+H3+H4H:系统所需水压H1:引入管起点至最不利配水点位置高度所需静水压力H2：引入管起点至最不利配水点管路沿程与局部水头缺失之与H3:水流通过水表时的水头缺失H4：最不利点所需的最低工作压力HH1、H2、H3、H4单位均为kPa11.给水系统所需压力的计算经验公式：H=120+40×（n-2）kPa,n为楼层数量，n=1,H=100,n=2,H=120.沿程水头缺失计算：给水管道局部水头缺失计算四、习题课名:建筑设备及识图教师:龚猛课题：第二章建筑排水系统2.1 排水系统的分类、体制及构成2.2 排水管材、附件及卫生设备(前半部分)授课时数2节教学目的及要求：(1)熟悉排水系统的分类、构成；(2)掌握排水体制的分类及选择；(3)熟悉建筑排水系统的管材、附件及卫生器具；教学重点：(1)掌握排水体制的选择原则；教学难点：给水附件的安装：教学步骤及内容：一、排水系统的分类按接纳污废水类型的不一致，排水系统可分为三类：1 .生活排水系统：用于排除居住建筑、公共建筑及工业企业生活间的污水与废水。优质杂排水经处理后，可作为中水水源；可分为生活污水排水系统与生活废水排水系统。2 .工业排水系统：排除工业企业在生产过程中产生的污水与废水，通常使用合流制排水系统，也可分为生产污水与废水排水系统。3 .雨水排水系统：排除建筑物上的雨水与雪水。二、排水体制及其选择1 .排水体制排水体制指排水系统收集、输送、处理与处置污废水的方式；建筑物内部排水体制分为合流制与分流制；使用一种方式对待所有废水的体制称之合流制；其只有一个排水系统，称之合流系统，其排水管道称之合流管道；使用不一致方式对待所有废水的体制分为分流制，通常有两个排水系统，一个是雨水排水系统，一个是污水排水系统：2 .排水体制的选择(1)下列情况，宜使用分流排水体制：污废水含有毒有害物质；合流后会产生有毒有害物质；污废水污染程度差异较大；中水系统需要收集原水：不经处理或者梢经处理后可重复利用的水量较大时：污废水中还有大量油脂时；(2)下列情况，宜使用合流排水体制：城市有污水处理厂，生活废水不需回用时；生产污水与生活污水性质相似；旁批栏：班级:编写时间:三、排水系统的构成1 .卫生器具生活污水收集器具就是用水器具，是给水系统的终点，也是排水系统的起点，如洗脸盆、浴盆等；屋面雨水的收集器具是雨水斗；生产污废水的收集器具就是其排水设备；污废水从卫生器具排除通过存水弯流入排水管道；2 .排水管道由用水器具排水管、排水横支管、立管与排出管构成；排出管同意立管流来的污水并排入室外排水管网；3 .通气系统（1）依靠重力流排水的系统，排水管网务必与大气相通，从而保证管网内压力稳固，维持重力流状态；通气系统的三大作用：补给空气，使水流通畅，稳固管内气压，防止水封破坏；排除管内臭气与有害气体；管内经常有新鲜空气流通，能够减轻管内废气对管道的腐蚀；（2）层数不高、卫生器具不多的建筑物，通常使用伸顶通气管；伸顶通气管设计要求：高出屋面0.3m以上，并应大于积雪厚度；若屋顶经常有人逗留活动，则应高出屋面2m;通气管出口4m内有门窗时，应高出门窗0.6m或者引向无门窗一侧；通气管不宜设在屋檐口、阳台、雨棚等下面，以免影响周围空气卫生；通气管顶管应装通气帽，穿越屋顶时应有防漏设施；通气系统（结合图讲解）（3）通气管道类型：（1）伸顶通气管；（2）专用通气管；（3）主通气管（4）副通气管；（5）环形通气管；（6）器具通气管（7）结合通气管；（8）汇合通气管4 .清通设备检查口、清扫口、检查井、三通等，疏通管道的作用；5 .抽升设备地下建筑物内的污废水不能自流排至室外时，设置设抽升设备；要注意环保与噪音；6 .室外排水管道（排出管）自排水管接出的第一检查井至城市下水道或者排水主干管间的管段，其任务是将建筑物内的污水排至市政或者工厂的排水管道；7.污水局部处理构筑物化粪池：利用沉淀与厌氧发酵原理去除生活污水中悬浮有机物的最初级处理构筑物。定期清掏外运，清掏后保留20%污泥量；隔油池：含油量超过400mgL的污水需要设置隔油池；降温池：污水温度超过40°C要设置降温池；四、排水管材1 .铸铁排水管2 .塑料排水管3 .RK-1型柔性抗震铸铁排水管使用橡胶圈密封，螺栓紧固，具有曲挠性、伸缩性、密封性、抗震性；常用于高层建筑、地震区建筑等抗震要求高的建筑；五、排水附件1 .存水弯(1)作用：在存水弯内形成一定高度的水柱(称之水封)，阻止排水管道内的污染气体与小虫进入室内；根据需要，向存水弯内补充水，以保证水封的正常功能；(2)存水弯用于卫生器具的排水口处，其出口端常设通气管；(3)类型:S形适用于与排水横管垂直连接；P形适用于与排水管水平连接；2 .地漏(1)又称之地面排泄器，是一种内有水封，用来排放地面水的特殊排水装置；也能够起到清掏口的作用；设置在地面需要经常清洗或者地面有水需要排出的场所；如淋浴间等；(2)地漏的水封形式与高度决定其质量；(3)类型：普通地漏(25-3Omm)、高水封地漏(50mm);3 .检查口与清扫口(1)检查口检查口通常装于立管上，每隔一层装一个，间距不大于Iom;建筑物最底层与最高层务必设检查口；乙字管上部应设置检查口；检查中心离地面高度Im为宜；排水横管超过规定长度时，应设置检查口；(2)清扫口通常装于横管，特别是各层横支管连接卫生器具较多时，横支管起点均应装置清扫口(也可用能供清掏的地漏代替)；管道被堵时打开清扫口，能够疏通管道，相当于管道尽头的堵头，安装时与地面齐平；4 .通气帽安装于通气管的顶端，防止杂物进入管道；甲型：使用20号铁丝编绕成，要紧用于气候较暖与的地区；乙型：使用镀锌铁皮制成，要紧用于冬季气温较低的地区；课名：建筑设备及识图教师：龚猛班级：编写时间：课题：第二章建筑排水系统2.2排水管材、附件及卫生设备(后半部分)2.3屋面雨水排水系统授课时数2节教学目的及要求：(1)掌握卫生器具的施工图识读；(2)熟悉屋面雨水排水系统的分类与构成教学重点：(1)卫生器具的施工图识读；教学难点：卫生器具的施工图识读：教学步臊及内容：一、排水系统的分类(1)内排水系统；(2)外排水系统：檐沟外排与天沟外排；二、雨水外排水系统1 .檐沟外排方式(普通外排水、水落管外排水)适用于民用建筑、建筑面积较小的公共建筑与小型单跨厂房；雨水汇合到屋面檐沟，然后流入水落管排至地面或者地下雨水沟；水落管的间距应根据降雨量及管道的通水能力所确定的服务面积确定；根据经验：民用建筑876m,工业建筑18-24m;2 .天沟外排水天沟外排水适用于长度不超过IoOm的多跨工业厂房；利用屋面构造上所形成的天沟本身容量与坡度，使雨雪水向建筑彻两端(山墙、女儿墙方向)泄放，并由雨水斗收集经墙外立管排至地面或者地下雨水沟；三、雨水内排水系统(1)内排水系统通常由雨水斗、悬吊管、立管、排出管、埋地管及附属设备等构成：(2)按雨水斗的连接方式可分为单斗与多斗雨水排水系统；单斗系统通常不设悬吊管，排水量大，应优先选用；多斗系统中悬吊管将雨水斗与排水立管连接起来，排水量约为单斗的80%；(3)按排除雨水的安全程度，雨水内排水系统分为敞开式与密闭式排水系统；1.雨水斗旁批栏:作用：收集与排除屋面雨（雪）水；要求：最大限度与迅速的排除屋面雨（雪）水，同时最小限度的掺气，并拦截粗大杂质；类型：有65型、79型、87型，有75、100、150、20Omm四种规格；2 .悬吊管悬吊管是横向输水管，通常沿着屋架固定，具有一定的坡度，末端与立管相连；悬吊管可使用铸铁管，接口方式多用石棉水泥；易受振动的厂房宜使用钢管，以焊接方式连接管道。悬吊管能够同意一个或者多个雨水斗排水；3 .立管立管接收悬吊管的来水，并将其泄入地下管道；1根立管连接的悬吊管不超过2根，管径不小于悬吊管管径，但也不宜大于300mm;立管宜靠墙、柱安装；距离地面Ifn出设检查口，管材与悬吊管相同；4 .排出管连接立管与检查井之间的横向管段，具有较大坡度；管径不小于立管管径，可改善水力条件与增大排水量；排出管与埋地管宜使用管顶平接方式，水流转角不小于135°5 .埋地管埋设于地下，承接立管的雨水，并将其排入室外雨水管道；最小管径200mm,最大不宜大于600mm;埋地管不得穿越设备基础，常使用钢筋混凝土管、石棉水泥管；课名：建筑设备及识图教师：龚猛班级：编写时间：课题：第二章建筑排水系统2.2高层建筑排水系统补充内容：排水管系中水气流淌规律授课时数2节教学目的及要求：(1)熟悉高层建筑排水系统的分类；(2)熟悉高层建筑排水系统构成(3)熟悉各类高层建筑排水系统的原理教学重点：(1)高层建筑排水系统构成(2)各类高层建筑排水系统的原理；教学难点：各类高层建筑排水系统的原理；教学步骤及内容：一、高层建筑排水系统的分类(1)苏维托排水系统；(2)旋流排水系统；(3)心型排水系统；(3) UPVC螺旋排水系统；二、苏维托排水系统1 .设在排水器立管上，作为排水立管与排水横支管连接的特殊管件；具有消除水舌现象、满足水气混合、减缓水流速度等功能；由挡板、挡板上部缝隙、乙字管、预留接口等构成；2 .旋流排水系统(1)旋流接头设置在立管与横管的连接处，它由底座及盖板构成，盖板上设有固定的旋流叶片，底座支管与立管接口处沿立管切线方向有导流板。横支管污水通过导流板沿立管断面的切线方向以旋流状态进入立管，立管污水每流过下一层旋流接头时，经导旋叶片导流，增加旋流，污水受离心力作用贴附管内壁流至立管底部，立管中心气流通畅，压力变化小；(2)特殊排水弯头设置在排水立管底部转弯处，为内部装有导向叶片的45。弯头；立管下降的附壁薄膜水流，在导向叶片作用下，旋向弯头对壁，使水流沿弯头下部流入干管，可避免因干管内出现水跃而封闭气旁批栏:流，造成过大的正压;3 .心形排水系统环流器设置在立管与横管连接处，由上部立管插入内部的倒锥体与横向连接口构成；横管排出的污水受内管阻挡反弹后，沿壁下降，立管中的污水经内管入环流器，经椎体时水流扩散，形成水气混合液，流速减慢，沿壁程水膜流下降，使管中空气流通；(2)角笛弯头设置在立管底部转弯处；自立管下降的水流因过水断面扩大，流速变缓，参杂在污水中的空气释放，而且弯头曲率半径大，加强了排水能力，管内气压稳固4 .IJPVC螺旋排水系统UPVC螺旋排水系统是韩国开发研制的，由偏心三通与内壁有6条间距50mm呈三角形突起的导流螺旋线的管道所构成。由排水横管排出的污水经偏心三通从圆周切线方向进入立管，旋流下落，经立管中的导流螺旋线的导流，管内壁形成较稳固的水膜旋流，立管中心气流通畅，气压稳固。同时由于横支管水流由圆周切线方式流入立管，减少了撞击，从而有效克服了排水塑料管噪声大的缺点。三、排水管系中水气流淌规律1 .污水中含有固体杂物，都是水、气、固三相流，其中固体较少，可简化为水气两相流。2 .水气流淌特点：水量气压变化幅度大流速变化剧烈事故危害大3 .水流在竖管内下落过程中会夹带大量空气一起向下运动，进入横管后变成横向流淌，其能量、流淌状态、管内压力及排水能力均发生变化。4 .水流状态污水由横管进入竖管以后，水流状态可分为急流段、水跃段、跃后段、逐步衰减段；急流段流速大，水深浅，冲刷能力强；在管壁阻力作用下，水流最后趋于匀流。5 .立管中水流状态要紧通过附壁螺旋流、水膜流与水寒流3阶段；附壁螺旋流立管充水率V14时，立管内为附壁螺旋流阶段;管中心气流正常，气压较稳固；水膜流立管充水率1/4VaVl/3时，立管内为水膜流阶段;管内气压有波动，但不可能破坏水封；水寒流充水率>1/3时，立管内为稳固水寒流阶段；管内气压波动剧烈，水封破坏，整个排水系统不能正常使用；课名：建筑设备及识图教师：龚猛班级：编写时间：课题：第三章建筑给排水施工图3.1给排水施工图基础(上)授课时数2节教学目的及要求：(1)熟悉给排水施工图的通常规定；(2)熟悉给排水施工图文件的构成；(3)熟悉给排水施工图的基础知识；教学重点：(1)给排水施工图的基础知识；教学难点：给排水施工图的基础知识；教学步骤及内容：一、总则(1)建筑给排水施工图的编制深度除满足建筑工程设计文件编制深度规定外，还应符合有关行业标准的规定；(2)施工图设计文件，应满足设备材料采购、非标准设备制作与施工的需要；设计文件的关联处的深度应满足各分包单位设计的需要；(3)设计宜因地制宜，正确选用国家、行业与地方建筑标准设计，并在图纸目录或者施工图设计说明中注明应用图集的名称；重复利用其他工程的图纸，应进行必要的核算与修改；(4)设计文件应满足合同要求；总结：规范+合同+有用二.建筑给排水施工图设计内容的通常要求(1)在施工图设计阶段，给排水设计文件应包含：图纸目录、施工图设计说明、设计图纸、要紧设备表、计算书(内部使用并存档)；(2)图纸目录：先列出新绘图纸，后列出选用的标准图或者重复利用图；(3)设计总说明：设计根据简述；给排水总平面图；给排水高程表与纵断面图；建筑给排水图纸(平面图、系统图、局部设施、详图)设计根据：给排水系统概况，要紧的技术指标(如最高日用水量，最大时用水量，最高日排水量，最大时热水用量、耗热量，循环冷却水量，各消防系统的设计参数及消防总用水量等)；有大型的净化处理厂或者复杂的工艺流程时，还应有运转与操作说明；凡不能用图示表达的施工要求，均已设计说明表述；有特殊需要说明的可分别列在有关图纸上；给排水总平面图：绘出各建筑物的外形、名称、位置、标高、指北针；绘出全部给排水管网及构筑物的位置、距离、检查井、化粪池型号及详图索引号，对较复杂的工程，应将给水、排水系统总平面图分开绘制，便于施工使用；给水管应注明管径、埋设深度或者敷设的标高，并标注管道高度，绘制阀门组合节点图，注明节点结构、间门井尺寸、编号及引用的标准图号；排水管标注检查井编号与水流坡向，标注管道接口处市政管网处的位置、标高、管径、水流坡向；给排水高程表与纵断面图：绘制排水管道高程表，将排水管道的检查井编号、井距、管径、坡度、地面设计标高、管内底标高等写在表内：简单工程，可将上述内容直接标注在平面图上；复杂的排水管道及交叉较多的给水管道，应绘制管道纵断面图，图中应表示出设计地面标高、管道标高(给水管道标注管中心，排水管道标注管内底)、管径、坡度、井距、井号、井深，并标出交叉管的管径、位置、标高：纵断面图比例宜为竖向1:100(或者1:50、1:200)、横向1:500(或者与总平面图比例一致)：建筑给排水图纸(a)平面图：绘出与管道布置有关各层的平面图，包含要紧的轴线编号、名称、用水点位置、管道系统编号等；绘出给排水管道平面布置、立管位置及编号、管径、标高，管道安装高度变化处应用符号表示清晰，管道密集处应画出断面图；底层平面应注明引入管、排出管、水泵接合器等与建筑物的定位尺寸、穿越建筑物的标高、防水套管形式等；标出各楼层的标高、灭火器、立管、卫生间、卫生器具等位置，当平面图上不能交代清晰的时候，应绘出局部放大平面图；(b)系统图(系统轴测图)图中标明管道走向、管径、仪表及阀门、操纵点标高与管道坡度，各系统的编号，各楼层用水设备连接点位置；如各楼层卫生设备及用水点接管情况完全相同时，在系统轴测图中可只绘制一个有代表性楼层的接管图，注明其他各层同该层即可；复杂的连接点应局部放大绘制；系统图上应标明建筑楼层标高、层数、室外建筑平面标高差。卫生间管道应绘制系统图；(c)局部设施：当建筑物内有提升、调节或者小型局部给水处理设施时，应绘出其平面图、剖面图，或者注明引用的详图、标准图号；(d)详图特殊管件无定型产品又无标准图可利用时，应绘制出详图；课题：第三章建筑给排水施工图3.1给排水施工图基础(下)授课时数2节教学目的及要求：(1)熟悉给排水施工图常用图例；(2)掌握常用图例的画法及其代表的意思；(3)掌握给排水管线的表示方法；教学重点：(1)给排水施工图常用图例；教学难点：管道在平面图与轴测图中的识读；教学步骤及内容：一、图例的概念与作用二、给排水施工图上常见的图例三.图线(1)建筑给排水施工图的线宽b应根据图纸的类别、比例与复杂程度确定。通常线宽b宜为O.7mm或者1.Omm(2)给排水专业制图线型规定；见教材表3-2;四.比例(1)给排水专业制图常用比例见教材表3-3;(2)在给排水轴测图中，若局部表达有困难时，可不按比例绘制；(3)流程图、高程图与系统原理图可不按比例绘制；五.标商(1)标高标注符合专业的制图标准；(2)室内工程应标注相对标高；室外工程应标注绝对标高；(3)压力管道标注管道中心标高；重力管道与沟渠宜标注内底标高；(4)在下列部位应标注标高：拐点、操纵点、起止点、变化点等；(5)标高标注方式应符合规定；(6)在建筑工程中，管道相对本层地面标高：h+xx,如h+0.250；六.编号：同类管道、建筑物、设备超过1个时，宜编号(1)编号方法：构筑物代号-编号、管道类型-编号；如J7、WL-1旁批栏：班级:编写时间:课名:建筑设备及识图教 师:龚猛平面图剖面图、系统原理图、轴测图等(2)给水构筑物的编号顺序：水源T干管T支管T用户；排水构筑物的编号顺序：从上游到下游，先干管后支管；七.5.管径(应以mm为单位)(1)水煤气输送钢管、铸铁管、塑料管等管材，管径宜以公称直径DN表示(如DNI5、DN50);(2)无缝钢管、焊接钢管、铜管、不锈钢管等管材，管径以外径DX壁厚表示(如D108X4、D159X4.5等)；(3)钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示(如d230、d380等)；)(4)塑料管材管径宜按产品标准的方法表示；课名:建筑设备及识图教师:龚猛课题：第三章建筑给排水施工图补充内容：管线图的画法3.2 室内给排水施工图3.3 建筑小区室外给排水施工图授课时数2节教学目的及要求：(4)熟悉室内给排水施工图的构成；(5)掌握管线图的画法；(6)掌握给排水施工图的识读方法；教学重点：(2)给排水施工图的识读；教学难点：给排水施工图的识读；教学步骤及内容：一、管线的画法介绍二、室内给排水施工图(重复内容较多，简单讲解)给排水施工图包含那些？设计说明：平面布置图(总平面图、建筑平面图)：系统图；施工详图；设计施工说明：要紧设备、材料等；三、建筑小区室外给排水施工图1 .建筑小区是什么样子？建筑小区即居住小区，是指含有教育、医疗、文体、经济、商业服务及其他公共建筑的城镇居民住宅建筑区。成熟的居住小区具有较完整的、相对独立的给水排水系统。2 .建筑小区给排水工程有什么特点？介于建筑内部给排水与城镇给排水之间；与建筑内部、城镇给排水都有相近之处，也存在区别；3 .建筑小区给水系统的构成(1)小区给水管网：接户管；给水支管；给水干管(2)储水、调节、增压设备(3)室外消防栓(4)给水附件4 .居住小区排水系统的构成：建筑内部排水系统及设备、小区室外排水管道、小区污水泵站及压力管道、小型污水处理设施：旁批栏:班级:编写时间:5.室外给排水图室外给水排水平面图：表示室外给水排水管道的平面布置情况。室外给排水管道断面图：室外给水排水管道断面图分为给水排水管道纵断面图与给水排水管道横断面图两种，其中，常用给水排水管道纵断面图。室外给水排水管道纵断面图是室外给水排水工程图中的重要图样，它要紧反映室外给水排水平面图中某条管道在沿线方向的标高变化、地面起伏、坡度、坡向、管径与管基等情况。室外给排水节点详图：在室外给水排水平面图中，对检查井、消火栓井与阀门井与其内的附件、管件等均不作全面表示。为此，应绘制相应的节点图，以反映本节点的全面情况。补充：室外给水排水节点图分为给水管道节点图、污水排水管道节点图与雨水管道节点图三种图样。通常需要绘制给水管道节点图，而当污水排水管道、雨水管道的节点比较简单时，可不绘制其节点图。室外给水管道节点图识读时能够将室外给水管道节点图与室外给水排水平面图中相应的给水管道图参照着看，或者由第一个节点开始，顺次看至最后一个节点止。四、平面图的识读(1)查明卫生器具、用水设备与升压设备的类型、数量、安装位置、定位尺寸；弄清给水引入管与污水排出管的平面位置、走向、定位尺寸、与室外管网的连接形式、管径及坡度等；(3)查明给水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。查明明装还是安装，以确定施工方法；(4)消防给水管道要查明消火栓的布置、口径及消防箱的形式与位置；给水管道上设有水表时，查明水表的型号、安装位置及其前后阀门；(6)关于室内排水管道，还要查明清通设备的布置情况，清扫口与检查口的型号与位置；五、系统图的识读(1)查明给水管道系统的具体走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管、支管的标高；查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部分标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。识读排水管道系统图时，通常按卫生器具或者排水设备存水弯T器具排水管T横支管T立管T排出管的顺序根据系统图上对各楼层标高分清管路属于哪一层；六、详图的识读室内给排水工程的详图包含：节点图、大样图、标准图，要紧是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、套管、排水设备、管道支架等的安装图及卫生间大样图等；详图都是根据实物用正投影法画出来的，图上标有全面尺寸，可供安装时直接使用；七
