耳机漆皮线铜针插头插座绝缘耐压试验指导书.docx

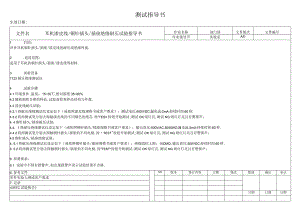

测试指导书生效日期:文件名耳机漆皮线/铜针插头/插座绝缘耐压试验指导书作业名称部门别文件版次文件编号作业指导书实验室A/01 .目的：评价耳机铜针插头/插座/漆皮线的耐压或绝缘性能.2 .适用范围:适用于耳机的铜针插头/插座/漆皮线等材料.3 .试验设备7122耐压绝缘测试仪4 .试验步骤4.1环境条件:温度：1530,相对湿度:3580%.4.2随机抽取合格的样品,试验前检查样品结构与外观.4.3漆皮线耐压试验：4.3.1将耐压绝缘测试仪设定如下（或依照漆皮线规格书或客户要求）：测试电压:500V/DC;漏电流:2mA;持续时间:60秒.4.3.2将两测试笔分别去探触漆皮线的不同颜色的线芯,按“TESV按钮开始测试;测试OK绿灯亮,测试NG则红灯亮且有警报声；4. 4铜针插头/插座耐压试验：4.4. 1将耐压绝缘测试仪设定如下（或依照铜针插头/插座规格书或客户要求）：输出高压:500V/AC,50/60HZ;漏电流:2mA;持续时间:60秒.4.4.2将两测试笔分别去探触铜针插头/插座的不同电极,按TEST"按钮开始测试;测试OK绿灯亮,测试NG则红灯亮且有警报声；4.5铜针插头/插座绝缘试验：4. 5.1将耐压绝缘测试仪设定如下（或依照铜针插头/插座规格书或客户要求）：绝缘阻抗上限：10OMQ;输出高压:500VDC;持续时间:60秒.5. 5.2将两测试笔分别去探触铜针插头/插座的不同电极,按"TEST"按钮开始测试;测试OK绿灯亮,测试NG则红灯亮且有警报声；6. 质量要求：6.1 试验中不得有报警声,如出现报警声表示试验结果不合格.5.2测试结果规格书或客户要求.6.参考文件NO版本修订内容日期修改做成确认承认零件实验大纲或客户要求7.记录RTC试验报告日期日期日期
