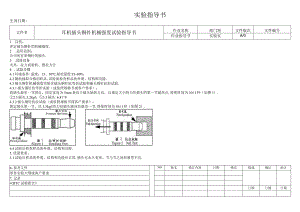

耳机插头铜针机械强度试验指导书.docx

实验指导书生效日期:文件名耳机插头铜针机械强度试验指导书作业名称部门别文件版次文件编号作业指导书实验室A/01 .目的：评定插头铜针的机械强度.2 .适用范围：公司所有带铜针的插头.3 .试验设备夹具、拉力试验机、推拉力计4 .试验步骤4.1环境条件:温度：15、30,相对湿度:3580%.4.2随机抽取合格的样品,试验前检查样品的外观、结构和功能.4.3插头铜针机械强度实验含插头铜针抗弯折试验和插头铜针抗拉试验.4.3.1插头铜针抗弯折试验（或依照规格书或客户要求）：将插头最里一节固定，固定宽度为5mm,垂直于插头轴的方向，以规定大小的力压插头的第一节最高点,持续时间为10±1秒（如图1）.2.5插头:3.2kgf；3.5插头:6.8194.3.2插头铜针抗拉试验（或依照规格书或客户要求）：固定插头第一节，以3.5kgf的力沿插头轴向拉最里一节,持续时间为10±1秒（如图2）.4.4试验后检查样品的外观、结构和功能.5.质量要求：5.1试验后样品的外观、结构和功能应正常,插头无永久变形、节与节之间松脱等不良.6.参考文件NO版本修订内容日期修改做成确认承认零件实验大纲或客户要求7.记录RTC试验报告日期日期日期
