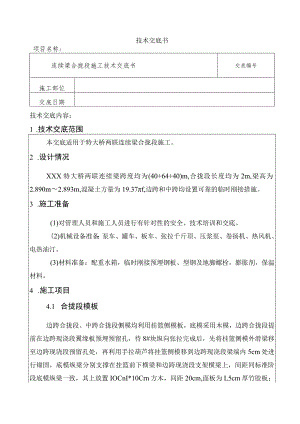

技术交底书项目名称:连续梁合拢段施工技术交底书交底编号施工部位交底日期技术交底内容：1 .技术交底范围本交底适用于特大桥两联连续梁合拢段施工。2 .设计情况XXX特大桥两联连续梁跨度均为(40+64+40)m,合拢段长度均为2m,梁高为2.890m2.893m,混凝土方量为19.37f,边跨和中跨均设置可靠的临时刚接措施。3 .施工准备(1)对管理人员和施工人员进行有针对性的安全、技术培训和交底。(2)机械设备准备：泵车、罐车、板车、张拉千斤顶、压浆泵、卷扬机、热风机、电热油汀。(3)材料准备：配重水箱，临时刚接预埋钢板、型钢及地脚螺栓，膨胀剂，保温材料。4 .施工项目4.1 合拢段模板边跨合拢段、中跨合拢段侧模均利用挂篮侧模板，底模采用木模，边跨合拢段提前在边跨现浇段翼缘板预埋预留孔，待8#块纵向张拉完成后，先将挂篮侧模外滑梁移至边跨现浇段预留孔处，再利用手拉葫芦将挂篮侧模移到边跨现浇段梁端内5cm处进行锚固，底模纵梁分别支撑在挂篮前下横梁和边跨现浇段支架横梁上，间距同标准阶段底模纵梁一致，其上放置IOCnI*10Crn方木，间距20cm,面板为L5cm厚竹胶板；中跨合拢段时需把110#墩8#节段的挂篮后退5m,并相应在6#块中跨配重Iot以确保连续梁受力平衡，在8#段梁端翼缘板和梁底分别预埋预留孔，中跨合拢段侧模和底模布置同边跨合拢段一致，详见附图1。4.2合拢段钢筋及预应力安装合拢段钢筋同连续梁标准节段一致，此处不再废述，合拢段部分预应力筋需在混凝土浇筑前安装到位，边跨合拢段分别在顶板、底板上Til、SBl安装预应力筋，中跨合拢段分别在顶板、底板上2H、2B1安装预应力筋。4.3合拢段临时刚接临时锁定装置采取既撑又拉的办法，将两端连成整体，防止新浇混凝土在温度变化时产生温度裂缝，临时刚接需在8#块和现浇段腹板上下倒角处预埋(70*70*2)Cnl钢板，刚性支撑为I36a双拼，并在两端和中间位置采用(24*40*1)Cm缀板焊接，可提前将刚性支撑一端先焊接在预埋钢板上，到合拢当天气温较低较稳定时焊接另一端，型钢与钢板接触面均要焊接，焊缝焊脚高度不小于IOnmI,且焊接时对钢板周围混凝土采取降温措施，防止混凝土受损,刚性支撑联锁后立即张拉临时束预应力，形成支-拉锁定结构将合拢口锁定，临时束张拉锚下控制应力为400MPa,合拢口临时锁定设施应在合拢梁端纵向预应力孔道压浆前拆除。4.4合拢段配重合拢段临时刚性连接锁定及混凝土浇筑之前要对连续梁两侧悬臂端部进行等效的配重预压。配重目的主要有以下两点：首先是通过浇筑边跨合拢段过程中同步撤除边跨配重，同时保持中跨配重不变，消除两侧悬臂的不平衡弯矩,确保施工安全；其次保持两侧悬臂在浇筑边跨合拢段混凝土过程中始终处于相对的静止状态，受力不增也不减，边跨合拢段混凝土从开始浇筑到初凝整个过程中也处于静力平衡状态，能有效避免收外力变化出现裂纹。连续梁两侧悬臂端的预压配重采用水箱，合拢段重量为50.43配重重量为1/2合拢段重量，分别在8#块两端各放置一个5*5*1.2m体积25.2t水箱并在水箱内标记以每Ioeln为单位的刻度线，在边跨合拢段浇筑过程中，边跨端水箱内水与边跨合拢段浇筑混凝土的方量一致形成加载与卸载同步，中跨配重始终保持不变，中跨配重在此后浇筑中跨合拢段混凝土时同步撤除。4.5合拢段混凝土合拢段混凝土采用微膨胀混凝土，并比梁体混凝土提高一个等级(C55)o浇筑底板混凝土时，从内模顶部开口，设串筒浇筑底板混凝土，待合拢段混凝土弹性模量达到10096、强度达到100%且龄期达到6天后，按设计图纸中张拉次序表进行张拉，待合拢段纵向预应力全部张拉完毕再合拢段临时束补拉到设计吨位。4.6体系转换边跨合拢段混凝土浇筑完成后，待混凝土强度和弹性模量达到设计值得100%后，拆除临时锁定及边跨支座限位，再张拉本节段索；边跨合拢段张拉完成后，拆除边跨现浇段支架，进行中跨合拢段施工，中跨合拢段混凝土强度和弹性模量达到设计值得100%后，拆除临时支墩及永久支座限位，张拉剩余索。5.安全要求(1)施工范围应设置安全防护设施，悬挂警示标牌。夜间施工时应配备足够的照明设施，确保施照明要求。(2)各种机械操作人员和车辆驾驶员，必须持有操作合格证，不准操作与操作证不相符的机械；不准将机械设备交给无操作证的人员操作，对机械操作人员要建立档案，专人管理。(3)连续梁临边防护和踢脚板必须规范设置。(4)挂篮吊杆及后锚必须垂直受力和安装双螺母，手拉葫芦在混凝土浇筑过程中不参与受力。(5)施工作业人员在高空作业时，应佩带好安全帽、安全带、防滑胶鞋、手套等防护用品，确保人身安全。(6)使用起重机吊装前，应划定作业区，设防护栏及安全标志，严禁非作业人员入内；吊运前应先试吊，确认正常后方可正式起吊；吊装时，吊臂、吊钩运行范围内，严禁人员入内；吊运作业必须设信号工指挥。现场配合吊运的作业人员应待吊钩和吊运物离就位地点距离50cm时方可靠近作业，构件吊装就位，必须待构件稳固后，作业人员方可离开现场。（7）在连续现浇梁平台上进行钢筋焊接作业时，应在焊接部位的下方垫防护钢板，以防止焊渣灼伤模板及波纹管。为防止引起火灾事故，在现浇平台上还应备有灭火器材。（8）在混凝土浇筑过程中，应有专人随时检查模板及加固体系的稳定情况，如发现变形等异常情况，立即通知作业人员撤离现场，待处理完确认安全后方可继续作业。（9）张拉压浆时，施工人员应按要求佩戴防护器具。交底人:审核人:接收人:
