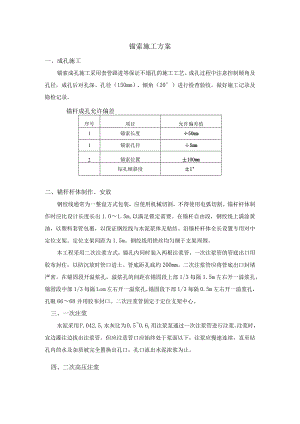

锚索施工方案.docx

锚索施工方案一、成孔施工锚索成孔施工采用套管跟进等保证不塌孔的施工工艺。成孔过程中注意控制倾角及孔径，成孔后对孔深、孔径（150mm）、倾角（20°）进行检查验收，做好施工记录及隐检记录。锚杆成孔允许偏差序号项目允许偏差值1锚索长度÷50mm1锚索孔径÷5mm2锚索位置±1OOmm钻孔倾斜度±1°二、锚杆杆体制作、安放钢绞线通常为一整盘方式包装，应使用机械切割，不得使用电弧切割。锚杆杆体制作时应比设计长度长出1.01.5m,以满足锁定需要。在锚杆自由段，钢绞线上满涂黄油，以塑料套管包裹，以保证钢绞线与水泥浆体无粘结。沿锚杆杆体全长设置专用对中定位支架。定位支架间距为1.5m。钢绞线用铁丝均匀捆于支架周围。本工程采用二次注浆方式，锚孔内同时装入两根注浆管，一次注浆管的管底出口用胶布封住，以防沉放时管口进土。管底距孔底约200mm。二次注浆管应将管底出口封堵严密，在锚固段开溢浆孔，溢浆孔的间距在锚固段上部1/3每隔1.5m左右开一溢浆孔，锚固段中部1/3每隔Lom左右开一溢浆孔，锚固段下部1/3每隔0.5m左右开一溢浆孔，孔眼6668并用胶布封口。二次注浆管固定于定位支架中心。三、一次注浆水泥采用P.042.5,水灰比为0.50.6,用注浆泵通过一次注浆管进行注浆。注浆时，宜边灌注边拔出注浆管。但应注意管口应始终处于浆面以下，注浆应慢速连续，直至钻孔内的水及杂质被完全置换出孔口，孔口流出水泥浓浆为止。四、二次高压注浆二次高压注浆是在一次注浆形成的注浆体基础上，对锚杆锚固段进行二次高压劈裂注浆，使浆液向四周地层挤压渗透，形成直径较大的锚固体并提高锚杆周围地层的力学性能，大大提高锚杆承载能力。二次注浆一般在一次注浆后424小时进行，注浆压力宜控制在1.5MPa左右。锚固段水泥用量不少于50kgm0锚杆锚固体强度等级为M20。五、锚杆钢腰梁安装钢腰梁采用2根22a工字钢拼接而成,角度为25°锚索的钢腰梁垫块安装。六、锚杆张拉锁定当锚杆腰梁安装完毕，锚固段强度大于15MPa并达到设计强度等级的75%后方可进行张拉；在正式张拉前，应取锚杆设计拉力值的0.l0.2倍预拉一次，使其各部位接触紧密、杆体平直。锚杆先张拉至承载力设计值，维持IOniin,然后卸载至锁定荷载予以锁定。当锚杆在设计荷载拉力下的位移不能稳定时，应判定锚杆不合格，应及时通知有关方并采取相应技术措施。锁定后锚杆杆体端部的切除应采用冷切割方法，切割后的杆体保留长度不应小于100mmo锚杆张拉采用穿心千斤顶，千斤顶额定出力值不小于锚杆设计值的1.5倍。张拉设备在锚杆张拉前须经计量部门进行标定。
