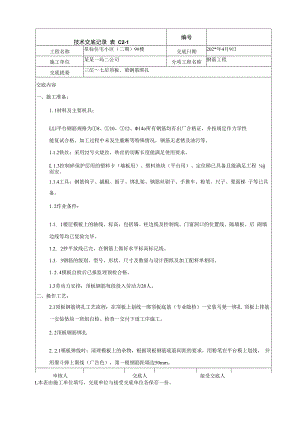

技术交底记录 表 C2-1编号工程名称星标住宅小区（二期）9#楼交底日期202*年4月9日施工单位某某一局二公司分项工程名称钢筋工程交底提要三层七层顶板、梁钢筋绑扎交底内容一、施工准备：1. 1材料及主要机具：LLl平台钢筋规格为8、10、12、14o所有钢筋均有出厂合格证，并按规定作力学性能复试合格。加工过程中未发生脆断等特殊情况，钢筋无老锈及油污等。1.1.2铁丝：采用22号火烧丝，铁丝的切断长度能满足使用要求。L 1.3控制碎保护层用的塑料卡（墙板用）、塑料垫块（平台用）、定位梯已具备且能满足工程 ij 而安。1.1.4工具：钢筋钩子、撬棍、扳子、绑扎架、钢筋丝刷子、手推车、粉笔、尺子、凳面梯 子等已具备。1. 2作业条件：1.1. 1楼层模板上的轴线、标高，包括墙、柱边线及控制线、门窗洞口的位置线、隔墙板、后 砌墙边线等均已复验完毕。1.2. 2抄平放线已完，在钢筋上做好水平标高标记线。1.3. 3钢筋的级别、型号、形状、尺寸及数量与设计图纸及加工配料单相同。1. 2. 4模板自检后已报监理预检合格。1.3劳动力安排：顶板钢筋每段投入劳动力28人。二、操作工艺：2.1顶板钢筋绑扎工艺流程：在顶板上划线一绑顶板底筋（专业隐检）一安装马凳一绑扎 顶板上排筋一安装垫块一班组自检、检查一交付下道工序施工。2. 2顶板钢筋绑扎2. 2.1模板弹线时：清理模板上的杂物，根据顶板钢筋底筋间距的要求，用粉笔在平台模上划线， 并用墨斗弹上墨线（广告色），第一根钢筋距墙边50mm。2. 2. 2绑简支梁：在木工梁底板模支完后，先绑简支梁钢筋，梁钢筋锚固长度29d,两端头 箍筋审核人交底人接受交底人L本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区（二期）9#楼交底日期202*年4月9日施工单位某某一局二公司分项工程名称钢筋工程交底提要三层以上顶板、梁钢筋绑扎交底内容加密区长度22h及250Onln1。（h为梁高）2. 2. 3绑顶板底筋：按弹好的间距线，先摆放短向受力钢筋，绑扎板筋时用八字扣，遂点全 部绑扎，绑扎时钢筋必须顺直。楼板上的钢筋应预留洞口，当洞口尺寸不大于300时不另 加钢筋，板内钢筋洞边绕过，不得截断；当洞口尺寸大于300时，应按图纸要求在洞边设置附加 钢筋，楼板的板底钢筋不得在跨中搭接，其在支座的锚固长度为210d,且伸过墙、梁中心线。2. 2. 4安装马凳：安装马凳前，检查底排钢筋在安装线管后，钢筋的位置是否移动，绑丝 是否松扣。根据板厚，选择马凳高度，并按房间上排筋方向摆放马凳，马凳间距为 IOOOnini,马凳的形状为条状式。2. 2. 5绑扎顶板上排筋：摆放上排受力钢筋，上排钢筋规格间距严格按照施工图纸要求。绑 扎板筋时用八字扣，遂点全部绑扎。上排筋在支座处布置212通长架立筋。板顶钢筋 不得在支座搭接，应在跨中的三分之一处搭接。在非支座处板顶钢筋的下弯长度比板小30mm。2. 2. 6安装15m厚塑料垫 块，间距为800× 800mm02. 2. 7班组自检、检查：钢筋全部绑完后，班组进行自检，检查重点：钢筋的规格、数量、绑 扎质量、搭接长度、锚固长度、接头位置、接错开距离、拉钩端头135°弯钩且平直部分不 小于10d、绑丝端头是否弯入板内等，并填写班组自检记录。自检合格后，由专职质检员复 查，合格后，填写分项工程质量检验评定记录、隐蔽验收记录并报监理验收。2. 2. 8浇碎前所有墙板水平定位梯，暗柱限位箍全部绑扎到位。2. 2. 9交付下道工序施工：与碎班组办理交接检手续，并在浇捣碎时派人看护钢筋。2. 3梁钢筋绑扎2. 3.1工艺流程：按先主梁后次梁的原则绑扎：画出主梁箍筋间距一放主梁箍筋一穿主梁底 层纵筋及弯起筋一穿次梁底层纵筋并与箍筋固定一穿主梁上层纵向架立筋一按箍筋间距绑 扎一穿次梁上层纵向钢筋一按箍筋间距绑扎一安装垫块一班组自检、检查一交付下道工 序施工。2. 3. 2注意事项：严格按设计图纸和配筋表进行布料，并注意主筋的接头错开，锚固及搭接长审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区（二期）9#楼交底日期202*年4月9日施工单位某某一局二公司分项工程名称钢筋工程交底提要三层以上顶板、梁钢筋绑扎交底内容：度、环角的方向错开，环箍的加密和非加密的区分，腰筋、夹头铁、弯起筋等的布 置等等。2.3.3梁内受力纵筋的搭接位置，除设计图纸中注明外，下铁在支座处搭接，上铁在梁中部三 分之一跨度范围内搭接。9#楼框支梁部分均须采用直螺纹连接（亦可采取等强对焊接长）， 不允许采用搭接方式。2. 3. 4主次梁交接处，次梁上下纵筋应放在主梁纵筋之上，主梁上筋保护层厚度为50m.2. 3. 5框架梁主筋伸入柱内不仅要满足锚固长度而且要伸过柱中心线不小于5do2. 3.6钢筋搭接处箍筋间距按100加密，直径不变，梁的架立钢筋与受力钢筋搭接长度为 300mmo质量标准：主筋排距均匀，环箍绑扎到角，附加筋到位，保护层严格控制。2. 4楼梯钢筋绑扎2. 4.1楼梯钢筋采用预埋、梁口采用预留洞口的方法，要求标高、位置准确，且在预埋的钢筋 表面贴上竹胶板，待拆模时顺便将竹胶板拆除，露出楼梯埋筋，并将其调直；梁口的预留洞 大小应减掉钢筋的保护层。（注意休息平台预埋筋互抱，不允许超出休息平台范围，以免剔 凿破坏墙面）2. 4. 2在梯板底板上划主筋和分布筋的位置线。2. 4. 3先绑扎楼梯梁钢筋，然后根据设计图纸中楼梯板主筋、分布筋的方向，先绑扎主筋 后绑扎分布筋，每个交点均应绑扎。2. 4.4底板钢筋绑完，待踏步模板支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符 合规范规定。2. 4. 5保护层厚度为15mmo2. 5构造柱钢筋采用定位预插钢筋的方法，要求弹线确定构造柱位置，准确度要高。2.6涉及梁板二次施工部位，均在墙内相应位置，按图纸预埋钢筋或预留梁洞，待墙体碎达到 设计强度后，剔出预埋钢筋，进行二次施工。2. 7重点检查内容审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区（二期）9#楼交底日期202*年4月9日施工单位某某一局二公司分项工程名称钢筋工程交底提要三层以上顶板、梁钢筋绑扎交底内容：2. 7.1班组自检、检查：钢筋全部绑完后，班组进行自检，检查重点：钢筋的规格、数量、绑 扎质量、搭接长度、锚固长度、接头位置、接头错开距离、拉钩端头135。弯钩、绑丝端 头是否弯入板内等，并填写班组自检记录。自检合格后，由专职质检员复查，合格后，填写 分项工程质量检验证定记录、隐蔽验收记录并报监理验收。2. 7. 2浇碎前所有墙板水平定位梯，暗柱限位箍全部绑扎到位。2. 7. 3交付下道工序施工：与碎班组办理交接检手续，并在浇捣碎时派人看护钢筋。 三、质量要求3.1钢筋表面必须清洁，无颗粒状或片状老锈。3. 2钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置，必须符合设计要求和交底 的要求。3. 3钢筋绑扎不得缺扣，绑丝端头全部弯到墙内或板内。3. 4驾钩的朝向应正确，绑扎接头应在两端和中间绑 三道，搭接长度满足要求。3. 5箍筋、拉钩的弯钩角度必须为135° ,平直长度不小于10d。3. 6钢筋搭接处，应在中心和两端用铁丝绑扎牢固。3. 7涉及后浇带、施工缝处的钢筋必须按规定绑扎、调整、复核，特别是需严格控制钢筋间 距及其保护层。3. 8钢筋 片、骨架绑扎时缺扣、松扣的数量不超过应绑扣数的10%,钢筋弯钩的朝向应正 确。钢筋保护层厚度必须符合设计要求。按要求采取相应的加固措施。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号工程名称星标住宅小区（二期）9#楼交底日期202*年4月9日施工单位某某一局二公司分项工程名称钢筋工程交底提要三层以上顶板、梁钢筋绑扎交底内容：3. 9钢筋及预埋件安装偏差控制（见下表）项次项目允许偏差（mm）检查方法1的长度、宽度±10尺量检查2眼尺寸+ 10尺量、连续三档取最大值3骨架的宽度、高度÷5尺量检查4骨架的一氏度±105受力钢筋间距间距±10尺量两端中间各一点，取最大 值排距±56箍筋、横向4阚筋间距±15尺量、连续三档取最大值7钢筋弯起点位移15尺量检查8焊接预埋件中心线位移5水平高差+ 3, 09受力钢筋保护层基础±5尺量检查梁、柱±3墙、板±33.10加强各道工序的质量自检，以达到设计和规范要求，在浇筑碎过程中，钢筋必须有专人 看管。特别是墙、柱筋的保护层及排距必须严格控制。3. 11涉及钢筋的保护层、间距、排距、接头方式、锚固长度等均按图纸施工。3.12 注意交叉施工时的成品保护：平台钢筋绑 扎 完成后及浇筑碎时，必须用脚手板铺设操 作通道，墙体钢筋严禁人员攀爬。3.13 重点说明：有关后浇带、后浇板、预留洞、楼梯预插筋等所在的钢筋间距、排距、保护层、 眼大小、 有效高度、长度及相应尺寸必须按图纸和配料单施工，并认真加以过程控制。另外，所有现 场绑扎的钢筋均不得无故切割，如确有困难或必须切割时，必须征得质量和技术部门的同意， 并四、成品保护：4.1成型钢筋按指定地点堆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。审核人交底人接受交底人1 .本表由施工单位填写，交底单位与接受交底单位各保存一份。2 .当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区（二期）9#楼交底日期202*年4月9日施工单位某某一局二公司分项工程名称钢筋工程交底提要三层以上顶板、梁钢筋绑扎交底内容：4.2绑扎墙筋时使用专用梯子，不准蹬踩钢筋。4. 3顶板上、下层钢筋绑扎时，支撑马凳要绑牢固，防止操作时踩变形。4. 4严禁随意割断钢筋，遇预留洞口时，按本交底要求施工。五、安全措施：4.1 吊运钢筋时，钢丝绳扣应用“U”卡，用螺栓锁牢。吊运钢筋下方不可站人，钢筋下放时， 有专人指挥，最少两人配合吊运，且钢筋下用垫木垫好。4.2 绑扎墙、柱时，凳高一定要用专用梯子，两梯子之间铺上跳板，跳板厚度不小于50un, 有裂绑和节巴宽度超过板宽1 / 3的跳板不允许使用。5. 3操作时带好防护手套。5. 4施工过程中必须有足够的安全保证措施，做到工种之间相互配合，不盲目施工。5.5确保安全第一、预防为主，加强个人的自我保护意识，进入施工现场戴好安全帽，高空 作业时应有安全的脚手架，操作时应系好安全带。5. 6所有的钢筋机械必须定机定人，电焊工持证上岗，工完断电锁箱。5.7用塔吊调运钢筋时，注意长短料合理分开，严禁混吊；吊重下严禁站人，塔吊司机、信号 指挥工必须持证上岗。5. 8抬运钢筋人员必须协调配合，防止扭伤和碰伤。5. 9施工现场严禁吸烟，严禁酒后上班。5. 10严禁穿硬底鞋上班。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录 表 C2-1编号工程名称星标住宅小区（二期）9#楼交底日期202*年4月9日施工单位某某一局二公司分项工程名称钢筋工程交底提要三层以上顶板、梁钢筋绑扎交底内容：六、钢筋搭接和锚固长度表钢筋搭接长度Ik钢筋锚固长度Iae筋型 钢类搭接 百分 率强度等级钢筋类型强度等级C20C25C30C35C40C20C25C30C35C40HPB23525%40dIOd35d35d29dHPB23536d30d28d25d23d50%48d48dlid41d35dHRB33514d38d35d31d29d100%54d54d47d47d39d筋型 钢类搭接 百分 率强度等级说明:1、参照新的设计和施工规范计算值；2、锚固及搭接长度均按照一、二级抗震 要求和抗震加强考虑；3、同截面处不同接头百分率其搭接长度 不同。C20C25C30C35C40I1RB33525%52d52d40d40d35d50%62d62d48d48d42d170d70d54d54d47d审核人交底人接受交底人L本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考 核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任 制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火, 严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度, 尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保 护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋， 戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随 时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带 消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应 的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种 作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于 高空作业的人员，不得从事高空作业。
