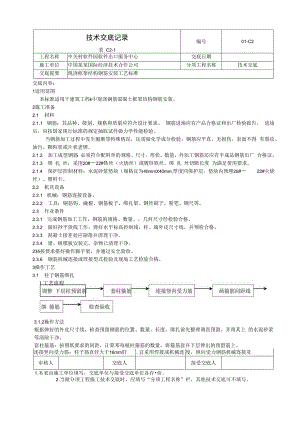

技术交底记录表 C2-1编号01-C2工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要现浇框架结构钢筋安装工艺标准交底内容：1适用范围本标准适用于建筑工程k中现浇钢筋混凝土框架结构钢筋安装。2施工准备2.1 材料2.1.1 钢筋：其品种、级别、规格和质量应符合设计要求。 钢筋进场应有产品合格证和出厂检验报告， 进场后，应按国家现行标准的规定抽取试件做力学性能检验。当钢筋加工过程中发生脆断等特殊情况，还需做化学成分检验。钢筋应平直、无损伤，表面不得 有裂纹、油污、颗粒状或片状老锈。2.1.2 加工成型钢筋：必须符合配料单的规格、尺寸、形状、数量，外加工钢筋还应有半成品钢筋出厂 合格证。2.1.3 绑 扎 丝：采用20#22#铁丝（火烧丝）或镀锌铁丝。绑 扎 丝切断长度 为满足使用要求。2.1.4 保护层控制材料：水泥砂浆垫块（规格宜为40mmX40mm,厚度同保护层，垫块内预埋20# 22#火烧丝）、塑料卡。2.2 机具设备2.2.1 机械：钢筋连接设备。2.2.2 工具：钢筋钩、撬棍、钢筋板子、绑扎架、钢丝刷子、粉笔、钢尺等。2.3 作业条件2.3.1 完成钢筋加工工作，钢筋的规格、数量、，几何尺寸经检验合格。2.3.2 做好抄平放线工作，弹好水平标高控制线，柱、墙外皮尺寸线，并预检合格。2.3.3 混凝土接茬处应剔凿并清理干净。2.3.4 梁、板模板安装完，杂物已清理干净。235按要求搭好操作脚手架，并通过安全验收。2.3.6 钢筋机械连接或焊接型式检验及现场工艺检验合格。3操作工艺3.1 柱子钢筋绑扎3.1.2操作方法根据弹好的外皮尺寸线，检查预留钢筋的位置、数量、长度。绑扎前先整理调直预留，并将其上 的水泥砂浆等清除干净。套柱箍筋：按图纸要求的间距，计算邓每根柱箍筋的数量，将箍筋套在下层伸出的预留筋上。连接竖向受力筋：柱子筋直径大于16mm肝.宜采用焊接或机械连1度，纵向受力钢筋机械连接及审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号01-C2表 C2-1工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要现浇框架结构钢筋安装工艺标准交底内容：焊接接头连接区段的长度为35d (d为受力钢筋的较大直径)，且不小于50Omnb该区段内有接头钢筋 面积占钢筋总面积百分率不宜超过50%o画箍筋位置线：在立好的柱子竖向钢筋上，用粉笔画箍筋位置线，并加钢筋定距框。柱箍筋绑扎(1)按己画好的箍筋位置线，将己套好的箍筋往上移动，由上往下绑扎。(2)箍筋转角处与柱主筋交点应采用兜扣绑扎，其余部位可采用八字扣绑扎。(3)方柱箍筋的弯钩叠合处应沿柱子竖筋交错布置并绑扎牢固。圆柱宜采用螺旋箍筋。柱 的第一道箍筋距地50mm,上下两端箍筋均按规定加密(柱净高1/6范围、柱长边宽度和不小于 500mm,取三者中的最大尺寸)。(4)有抗震要求的地区，柱箍筋端头应弯成135。，平直部分长度不小于IOd (d为箍筋直径)。如 设计要求为焊接箍筋，单面焊缝长度不小于IOd0柱筋保护层厚度应符合设计及规范要求，垫块应绑在柱主筋外皮上，间距宜为IoOOmm (或用塑料 卡卡在主筋上)，以保证主筋保护层厚度准确。3.2 梁钢筋绑扎3.2.1. 操作方法(1)梁及顶板模板支完并检验合格后，在主次梁模板上口架立横杆。横杆间距一般不大于1500mm, 可根据梁主筋直径做适当调整，以使梁不产生较大变形为宜。(2)先穿主梁的上层纵向受力钢筋，然后画出箍筋间距并按己画好的间距套箍筋，穿主染的下层 纵向钢筋及弯起钢筋并按间距绑扎箍筋，次梁应同时配合跟进施工。(3)绑梁上部纵向筋的箍筋，宜用兜扣绑扎。(4)梁箍筋弯钩叠合处，应交错布置绑扎牢固，箍筋弯钩为135。，平直部分长度为10d°(5)梁端第一个箍筋要设置在距离柱节点边缘50mm处，梁端箍筋应加密(不小于1.5倍梁高且不 小于500mm； 一级抗震设计时不小于2倍梁高且不小于500mm)。(6)在主次梁受力筋下均应垫 好垫 块(或塑料卡)，间距不宜大于Io(X)mm,以保证保护层厚度。 当受力筋为双层时，可用短钢筋(直径大于或等于25mm并不小于梁主筋直径)垫在两层钢筋之间。(7)里筋的连接：梁的受?钢筋直径大？或等于18mm时，写采用机械连接,小于18mm时，可采 审核人交底人接受交底人L本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号01-C2工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要现浇框架结构钢筋安装工艺标准交底内容：用绑扎接头，搭接长度应符合设计及规范要求。搭接长度末端与钢筋弯折处的距离，不得小于钢 筋直径的10倍，搭接处应在中心和两端绑扎牢固，接头位置应相互错开。当采用绑扎接头时，在规定 搭接长度的任一区段内的接头的受力钢筋截面面积占受力钢筋总截面面积百分率,爱拉区不大于25%。 当采用机械连接时，主筋接头应错开，其错开间距不小于35d,且不小于500mm, 一般情况下，梁上 铁钢筋接头应设在梁跨中1/3范围内，下铁接头应设在支座或支座1/3范围内。3.2.2高度大于60Omm梁的钢筋绑扎工艺流程：宜先绑梁钢筋后支梁侧模及及顶板模板。推舫穿次梁下层纵筋 箍筋绑a： 抽出架立横杆»合梁侧Kf检查验收3.2.2. 操作方法（1）梁底模板支完并检验合格后，搭架立横杆，横杆高度应与梁一致。（2）绑扎方次梁钢筋，其绑扎方法与高度小于60Omm梁的钢筋绑扎基本相同。钢筋绑扎 完毕后，抽出架立横杆使梁就位，然后垫保护层垫块，合梁侧模及支顶板模板。（3）当梁高大于700mm时，应按规定增加构 造腰筋。3.3 板钢筋绑扎3.3.1. 工艺流程放钢筋位置线 一绑板下铁筋 > 绑板上铁筋及负弯矩钢fL检查验收3.3.2. 操作方法在板面上画好主筋、分布筋的间距线。按画好的间距，先摆放下铁主受力筋，后放下铁分布筋，然 后做水、电专业的管线预埋，最后摆放上铁主分布筋、上铁受力筋并绑扎。预埋件预留洞等及时配 合施工。绑扎板筋时一般用顺扣或八字扣，钢筋相交点全部绑扎。如板为双层钢筋时，两层钢筋间需加钢 筋马凳，以确保上铁的位置。马凳架设在板下铁的上层筋上，上铁的下层筋下，马凳间距不宜 大于1500mm。负弯矩筋每个相交点均要绑扎。在钢筋的下面应垫 好砂浆垫 块或“H”形塑料垫 块，间距宜为IOOOmmo对于悬挑板，应固定端1/4跨，且不大于30Omm的位置设“A”字型通长马竞。34楼梯翼筋绑扎审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号01-C2工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要现浇框架结构钢筋安装工艺标准预留预埋放位置线绑板主筋>绑分布®检查验收交底内容：3.4.1工艺流程3.4.2操作方法施工楼梯间墙体时，要做好预留、预埋工作。休息平台板为光圆钢筋时预留筋，做贴模筋，当设计为 螺纹钢筋时，钢筋混凝土应伸出墙外，模板应穿孔或做成分体形式。在楼梯段底模上用墨线分别弹出主筋和分布筋的位置线。绑扎钢筋（先绑梁筋后绑板筋）（1）钢筋绑扎应按设计要求将主筋与箍筋分别绑扎。（2）板筋绑扎时，应根据设计图纸主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个 点均应绑扎，一般采用八字扣，然后放马凳筋，绑上铁负弯矩钢筋及分布筋。马凳筋一般采 用“几”字型，间距IOOOmmo（3）楼梯的中间休息平台钢筋应同楼梯段一起施工。4质量标准4.1 主控项目4.1.1 受力钢筋的品种、级别、规格和数量符合设计要求。检查数量：全数检查。检验方法：观察和尺量检查。4.L2对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时， 对一、二级抗震等级，检验所得的强度实测值应符合下列规定：钢筋的抗拉强度实测值与屈服强度 标准值的比值不应小于1.25o钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。检查数量：按进场的批次和产品的抽样检验方案确定。检验方法：检查进场复验报告。4.1.3 纵向受力钢筋的连接方式应符合设计要求。检查数量：全数列检查。检验方法：观察检查。4.1.4 钢筋机械连接或焊接接头的力学性能，按国家现行标准钢筋机械连接通用技术规程JGJl07或 钢筋焊接及验收规程JGJ18的规定抽取钢筋机械连接接头或焊接接头试件做力学性能检验，试验结 果合格。检查数量：按有关规程确定。检验方法：检查产品合格证、接头力学性能试验报告。4.2 一般项目钢筋妥装位置的允许偏差应符合表4.2的规定。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录编号01-C2表 C2-1工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要现浇框架结构钢筋安装工艺标准交底内容：检查数量：在同一检验批内，对梁、柱，应抽查构件数量的10%,且不少于3件；应按有代表性 的自然间抽查10%,且不少于3间；对大空间结构，板可按纵、横轴线划分检查面，抽查10%,且均 不少于3面。项目允许偏差（mm）检验方法国标、行标企标绑扎钢筋长、宽±10±10钢尺检查眼尺寸±20±20钢尺量连续三档，取最大值绑扎钢筋骨架长±10±10钢尺检查宽、高÷5±5钢尺检查受力钢筋间距±10+ 10钢尺量两端、中间各一点， 取最大值排距±5±5保护层厚度±3±3钢尺检查绑扎箍筋、布黄向钢筋间距±20±15钢尺量连续三档，取最大值钢筋弯起点位置2020钢尺检查预埋件中心线位置55钢尺检查水平高差+3, 0+3, 0钢尺和塞尺检查5成品保护501柱子钢筋绑扎 成型后，禁止攀爬。5.0.2楼板的负弯矩钢筋绑好后，应用脚手板铺设专用通道，不得踩踏己绑好的钢筋。浇筑混凝土时 应设专人修整钢筋，保证钢筋位置的准确。503绑扎钢筋时不得移动预埋件及洞口模板。504安装电线管、暖卫管线或其他设施时，不得任意切断和改移钢筋。6应注意的质量问题6.0.1浇筑混凝土前检查钢筋位置及其定位措施是否正确、可靠，振捣混凝土时防止碰动钢筋，浇完混 凝土时应及时修整预留钢筋的位置，防止钢筋位移。6.0.2当梁钢筋直径较大时，易造成梁相交处钢筋位置无法保证，施工前应与设计协商确定框架主受力 梁与框架次受力梁。施工时，应优先确保主受力梁的梁高及保护层的厚度。6.0.3当梁、柱节点钢筋过于密集时，应先放大样，编制穿筋次序，加工柱子主筋定位框，经试验可 行后，再展开施工。604当梁、柱节点钢筋时，应按排好箍筋插入的顺序，以保证核心区箍筋加密符合设计要求。6.0.5钢筋绑扎丝扣尾部应朝向结构内侧，以防止混凝土表面出现锈斑。7质量记录7.0.1钢筋出厂质量证明书和检验报告单。702钢筋试验报告。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号01-C2工程名称中关村软件园软件出口服务中心交底日期施工单位中国某某国际经济技术合作公司分项工程名称技术交底交底提要现浇框架结构钢筋安装工艺标准交底内容：7.0.3进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中，发生脆断、焊接性 能不良或机械性能显著不正常的，应有化学成分检验报告。704钢筋连接试验报告。采用机械连接时，应有型式检验报告及现场工艺检验报告。7.0.5采用焊接连接时，应有焊条、焊剂出厂合格证、烘熔记录及工艺检验报告。7.0.6钢筋安装工程检验批质量验收记录。7.0.7钢筋分项隐蔽验收记录。8安全、环保措施8.1 安全操作要求8.1.1 绑扎墙、柱构件时，不得站在钢筋骨架上或攀登内架。8.1.2 高空作业时（高度超过2m）应系安全带，一端系于腰间，另一端系于固定杆件上。8.1.3 绑扎钢筋和安装钢筋骨架悬空作业时必须搭设脚手架。8.1.4 钢筋吊运时，应采用两道绳索捆绑牢固，起吊设专人指挥。遇到下列情况时应停止作业： 风力超过五级；噪声过大、不能听清指挥信号时；大雾或夜间照明不足时。8.1.5 外墙、柱及外挑构件施工时，应搭设操作平台和某挂安全。8.2 环保措施8.2.1 钢筋下脚料及废钢筋应集中堆放，并及时回收现场的废钢筋。8.2.2 现场机具应有防油污染措施。审核人交底人接受交底人L本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考 核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任 制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火, 严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度, 尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保 护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋， 戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随 时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带 消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应 的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种 作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于 高空作业的人员，不得从事高空作业。
