华能上安电厂尚义县50万千瓦风储主动支撑新型智慧电力系统示范项目测风塔安装工程技术规范书.docx

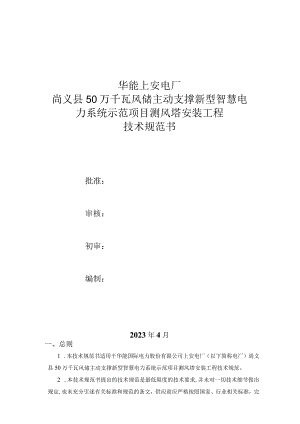

华能上安电厂尚义县50万千瓦风储主动支撑新型智慧电力系统示范项目测风塔安装工程技术规范书批准：审核：初审：编制：2023年4月一、总则1 .本技术规范书适用于华能国际电力股份有限公司上安电厂（以下简称电厂）尚义县50万千瓦风储主动支撑新型智慧电力系统示范项目测风塔安装工程技术规范。2 .本技术规范书提出的技术规范是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文，供应商应严格按照国家、行业相关标准，完成测风塔安装、调试、辅材供应。二、工程概况尚义县50万千瓦风储主动支撑新型智慧电力系统示范项目规划建设500MW风电项目，选址位于尚义县南壕堑镇、红土梁镇、小蒜沟镇一带，拟在上述选址区域设立5座150m测风塔开展测风工作，并负责测风数据分析。三、工作量清单序号名称单位数备注1风电场选址区域现场踏勘、测风塔选址；由于现场地形复杂，涉及进场道路运输材料和协调土地占用的问题，建议投标方投标前进行现场踏勘，了解现场情况。座52安装150米测风塔5座（包含辅材供应、施工、安装、二次搬运、测风塔及仪器安装、航空标识灯安装、调试、运行维护、数据管理、存储卡及2年数据通讯费用，现场涉及的征地、赔付、地貌恢复、补偿、航空标识灯备案及验收等一切相关协调工作）。测风塔使用到期后，由供应商负责相关拆除工作，并负责测风数据分析。座（测风塔）5四、技术要求1测量参数1.1 风速风速参数采样时间间隔应不大于3秒，并自动计算和记录每10分钟的平均风速,每10分钟的风速标准偏差,每10分钟内极大风速及其对应的时间和方向，单位为m/so1.2 风向风向参数采样时间间隔应不大于3秒，并自动计算和记录每10分钟的风向值，与风速同步采集的该风速的风向，风向采用度来表示，也可以采用区域表示,区域共分为16等分，每个扇形区域含22.5。1.3 风速标准偏差以10分钟为时段，每秒采集和记录瞬时风速的标准偏差，单位m/so自动计算和记录每10分钟的风速标准偏差。1.4 气温气温应每10秒采样一次，记录采样值和每10分钟的平均值，单位为°C。1.5 大气压大气压应每10秒采样一次，记录采样值和每10分钟的平均值，单位为hPa。1.6 相对湿度相对湿度应每10秒采样一次，记录采样值和每10分钟的平均值，单位为RH。2测风设备安装2.1 测风塔测风塔采用桁架拉线式结构，高度应接近拟安装风力发电机组的轮毂高度，测风塔应该具备设计安全，结构轻便、易于运输及安装，在现场环境下结构稳定,风振动小等特点，并具备防腐、防雷电要求及配备“请勿攀登”等明显的安全标志。测风塔基础采用天然地基，塔顶部有避雷装置，接地电阻小于4C。2.2 风速仪、风向标为减小测风塔的“塔影效应”对传感器的影响，风速、风向传感器应固定在离开塔身的牢固横梁处，与塔身距离为测风塔直径的3倍以上、迎主风向安装并进行水平校正。风向标应根据当地磁偏角修正，按真北定向安装。风向标死区范围应避开主风向。2.3 气温、气压计温度计及气压计随测风塔安装。2.4 数据采集器数据采集安装盒应固定在测风塔上适当位置，注意防水、防冻、防腐蚀和防沙尘，数据传输保证准确。2.5 测风数据的传输及收集收集的测量数据应作为原始资料正本保存，用复制件进行数据分析和整理。测风时间自测风塔设备正式投入观测时起，观测至少两年数据，有效数据完整并定期整理数据，供应商负责至少两年完整测风数据的采集，测风数据的合格率达到95%,满足设计使用要求。供应商应负责安装数据采集和记录仪器，并且提供所有必要的仪器、工具和设备。在测风塔运行期间，测风塔发生故障时，供应商应迅速安排人员，携带相关的配件和仪器，在2天内赶到风电场处理故障，5天内必须恢复设备的正常运行。2.6航空标识灯安装、备案及验收航空标识灯安装应提供安装方案，安装中应可靠固定在测风塔上适当位置，注意防水、防冻、防腐蚀和防沙尘，投运后应保证正常连续工作至少两年。航空标识灯品牌、选型、安装数量、高度、亮度应满足航空主管部门相关规范或要求。供应商应负责航空标识灯在地方航空主管部门的备案及验收工作。3安装辅材技术要求辅材在现场安装前应经气象计量部门检验合格，使用期间免维护，无需用户做参数标定。3.1 风速传感器1）测量范围Oms70m/s；2）测量精度：±O.5ms（3ms30ms）;3）工作环境温度：-40°C50°C;4）响应特性距离常数：5m。3.2风向传感器1）测量范围：0。360。；2）测量精度：±2.5°；3）工作环境温度：4050。2.3 数据采集器1）应具有测风塔所有监测参数的采集，计算和记录的功能；2）应能在现场可直接从外部观察到采集的数据；3）应具有在现场或室内下载数据的功能；4）应能完整地保存不低于24个月采集的数据量；5）系统畅通率295%；6）遥测站MTBFN25000h；7）无日照连续工作时间：15天；8）工作环境温度：4060C；9）具有防水、耐腐蚀保护箱；10）每IOmin定时上报的数据应包括：IOmin内平均风速、标准偏差、极大风速；IOmin内平均风向、标准偏差、极大风速所对应的风向；IOmin的温度、湿度、气压；整点时刻的蓄电池电压、充电、机内温度；遥测站自动报警：工作状况信息报警。11）数据传输的延迟小于2分钟；12）数据采集器的电源设计应保证不间断的可靠供电，采用蓄电池与太阳能电板的配套供电方式。2.4 大气温度计1）测量范围：-4（TC50；2）测量精度：÷loCo2.5 大气压力计1）测量范围：600-IlOOhPa;2）测量精度：÷3%o2.6 湿度计1）测量范围：0100%RH2）测量精度:±3%RH2.7 设备配置：15Om高测风塔，每个测风塔至少包含9个风速仪、4个风向仪、1个气压计、1个温度计。2.8 测风仪器应选择美国NRG、德国Ammonit、ThieS或同等质量的产品。4安装施工技术要求供应商应负责包含测风塔的勘测选址，设备施工、安装、二次搬运、测风塔及仪器安装、航空标识灯安装、调试、运行维护、数据管理等安装施工工作。供应商应负责现场涉及的征地、赔付、地貌恢复、补偿、航空标识灯备案及验收等一切相关协调工作。测风塔使用到期后，由供应商负责相关拆除工作。5风资源评估报告要求5.1 报告编制要求1）编制的风资源评估报告应符合国家制定的风电场风能资源评估方法、风电场工程可行性研究报告编制办法、风电场风能资源测量和评估技术规定、全国风能资源评价技术规定等标准。2）测风期满3个月时，供应商结合模拟数据完成风资源评估报告编制（初稿），并以电子邮件形式提供给招标方。3）测风期满6个月时，供应商结合模拟数据完成风资源评估报告编制，并以电子邮件形式提供给招标方。4）测风期满12个月时，供应商在两周内负责编制风资源评估报告，通过审核意见进行修订后，以电子邮件及正式文本（纸质版，装订、承包人签字盖章）形式提供给招标方。5）测风期满24个月时，供应商在两周内负责编制风资源评估报告，通过审核意见进行修订后，以电子邮件及正式文本（纸质版，装订、承包人签字盖章）形式提供给招标方。5.2 报告质量、进度要求1）各项工作符合中国华能集团公司基本建设项目前期工作管理办法。2）在对该风资源评估报告进行专题评审过程中，供应商负责做好相关技术及经济评价等问题的答疑工作。3）供应商在双方完成合同签订后一个月内完成测风设备的安装、调试达到正式测风工作投运条件，并提供测风塔安装报告，同时每月提供一次测风数据报表。4）测风有效数据满3个月，向招标方提交风资源评估报告初稿。测风有效数据满半年后，向招标方提交风资源评估报告，测风有效数据满一年后，向招标方提交风资源评估报告并通过审查。测风有效数据满两年后，向招标方提交风资源评估报告（终稿）及审查。5.3 报告交付及验收要求1）报告交付风资源评估报告编制完成后，供应商先将电子版提供给招标方，经招标方审核确认后定稿，供应商有责任根据招标方意见对报告进行修改。报告最终定稿后，供应商向招标方交付风资源评估报告4份（印刷盖章版），电子版一份。评审报告以邮寄或当面的形式交付。2）验收要求设立的测风塔配置与功能满足技术文件规定要求，并经过招标方审查验收。分别提供两年的风资源评估报告并通过招标方审查。6保密要求6.1 供应商保证本项目测风数据严格保密。6.2 双方保证对在讨论、签订、执行本合同过程中所获悉的属于对方的且无法自公开渠道获得的文件及资料（包括公司计划、技术信息、经营信息及其他商业秘密）予以保密。未经该资料和文件的原提供方同意，另一方不得向任何第三方泄露该商业秘密的全部或部分内容。但法律、法规另有规定或双方另有约定的除外。五、工期和进度安排供应商接到中标通知书起，3日内派工程师到达招标方指定地点，40日内完成土地征用协调以及测风塔安装和设备调试，确保能正常接收测风数据，未能在招标方要求的工期内完成安装和调试工作的，每延期一天扣罚IoooO元。六、技术差异表供应商要将投标文件和招标文件的差异之处汇集成表。技术部分和商务部分要单独列表。技术部分差异表如下：序号招标文件投标文件条目简要内容条目简要内容
