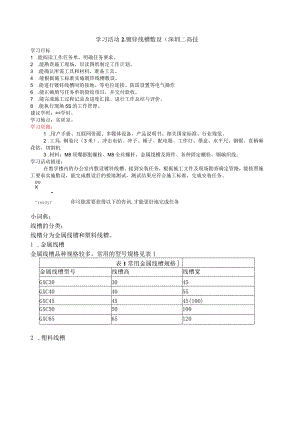

学习活动2.镀锌线槽敷设（深圳二高技学习目标1 .能阅读工作任务单，明确任务要求。2 .能勘查施工现场，识读图纸制定工作计划。3 .能确认所需工具和材料，准备工具。4 .能根据施工标准实施镀锌线槽敷设。5 .能进行镀锌线槽间的接地、等电位连接、防雷设置等电气操作6 .能正确填写任务单的验收项目，并交付验收。7 .能完成施工过程记录及进度汇报。进行工作总结与评价。8 .能执行现场5S的工作管理。建议学时：*学时。学习地点：实训室。学习资源：1 .用户手册、互联网资源、多媒体设备、产品说明书、相关国家标准、行业规范。2 .工具：钢卷尺（3米）、冲击电钻、冲子、锤子、配电箱、工作灯、墨盒、水平尺、钢锯、直柄麻花钻、切割机3 .材料：M8顶爆膨胀螺栓、M8全丝螺杆、金属线槽及附件、各种固定螺栓、铜编织线。学习活动描述：在教学楼内的办公室内敷设镀锌线槽，接到安装任务，根据施工文件及现场勘查确定管路，能按照施工要求实施敷设，能完成敷设后的接地测试，测试结果应符合施工标准，完成安装任务。GQX-'ready?你可能需要获得以下的咨讯,才能更好地完成任务小词典：线槽的分类：线槽分为金属线槽和塑料线槽。1 .金属线槽金属线槽品种规格较多，常用的型号规格见表1表1常用金属线槽规格金属线槽型号线槽高线槽宽GXC303045GXC404055GXC454545(100)GXC5050100GXC65651202 .塑料线槽表2常用塑料线槽规格表示意图型号宽*高VXC-2525*12.5VXC-4040*30VXC-6060*30VXC-8080*50学习过程：一、学习准备某工程公司要对一栋四层的办公楼进行楼宇智能化施工，前期要求根据建筑平面图和设计图完成办公楼的管线敷设，并进行测试，为后期设备安装与调试做好准备。安装工作任务单流水号：类别：水口电口暖土建其他口日期：年月日安装地点教学楼3楼安装项目镀锌线槽安装敷设需求原因教学楼智能系统安装派工时间年月日完工时间年月日派工单位安装单位电工班验收意见验收人承办人承办人联系电话联系电话项目负责人签字：安装单位负责人签字：引导问题1：该安装施工的是项目是什么？引导问题2：该安装施工地点及内容是什么？引导问题3：施工安全注意事项是什么？学生填写或口头表述以上三个问题，教师进行评价评价点：1、是否明确任务，工时、工艺要求2、问答引导问题是否正确、规范3、语言表达是否规范评价与反馈活动评价表班级：组别：姓名:项目评价内容评价等级（学生自评）ABC职业素养评价项目遵守学习纪律、不迟到早退自主学习，成果展示职业能力评价项目按时按要求独立完成工作页工具、设备选择得当，使用符合技术要求操作规范，符合要求安全意识、责任意识，5S管理意识，注重工作效率与工作质量习备K容表合动r.八学准充仪仪符活贽小组评语及建议他（她）做到了：他（她）的不足：给他（她）建议：组长签名：年月日老师评语及建议评定等级或分数教师签名：年月日二、计划实施编写说明：学习制订工作计划、实施并进行质量控制，在行动中学习与完成任务联系紧密的工作过程知识（包括必要的学科性知识）和技能。是学生工作页最重要的组成部分。引导问题4：请列出完成此项任务所需的工具及材料清单引导问题5：镀锌线槽通常使用在哪些场合？根据施工要求列出所需工具与器材名称、规格、数量及安装方式（见表）。S-*. Are youJ ready?你可能需要获得以下的资讯，才能更好地完成任务名称规格数量备注小词典：安装工程常用工具：1.手电钻，冲击钻和电锤手电钻(I)手电钻有手枪式和手提式两种。钻头：麻花钻头，用于金属打孔。冲击钻头：用于在转和水泥柱上打孔。(2)冲击电钻常用于再建筑物上钻孔。(3)电锤用于安装电气设备时在建筑混凝土柱板上钻孔，也可用于穿墙钻孔。使用时注意以下几点：检查电源线有无损伤使用前先通电空转一下，检查转动部分是否灵活。工作时先将钻头钉在工作面上，再启动开关。 在墙上钻孔前应先了解墙内有无电源线，避免触电。 使用过程中如发现声音异常，或连续使用时间过长发烫，应立即停止,让其自然冷却，切勿用水浇。引导问题6：使用电钻时，应注意哪些安全事项？ready?你可能需要获得以下的资W生，才能更好地完成任务电钻操作安全操作规程1使用电钻时的个人防护1.1 面部朝上作业时，要戴上防护面罩。在生铁铸件上钻孔要戴好防护眼镜，以保护眼睛。钻头夹持器应妥善安装。1.3作业时钻头处在灼热状态，应注意灼伤肌肤。1.4钻12mm以上的手持电钻钻孔时应使用有侧柄手枪钻。1. 5站在梯子上工作或高处作业应做好高处坠落措施，梯子应有地面人员扶持。2作业前应注意事项2. I确认现场所接电源与电钻铭牌是否相符。是否接有漏电保护器。2.2钻头与夹持器应适配，并妥善安装。2. 3确认电钻上开关接通锁扣状态，否则插头插入电源插座时电钻将出其不意地立刻转动，从而可能招致人员伤害危险。3. 4若作业场所在远离电源的地点，需延伸线缆时，应使用容量足够，安装合格的延伸线缆。延伸线缆如通过人行过道应高架或做好防止线缆被碾压损坏的措施。3电钻的正确操作方法3.1 在金属材料上钻孔应首先用在被钻位置处冲打上洋冲眼。4. 2在钻较大孔眼时，预先用小钻头钻穿，然后再使用大钻头钻孔。3.3如需长时间在金属上进行钻孔时可采取一定的冷却措施，以保持钻头的锋利。3. 4钻孔时产生的钻屑严禁用手直接清理，应用专用工具清屑。4维护和检查4.1检查钻头使用迟钝或弯曲的钻头，将使电动机过负荷面工况失常，并降低作业效率，因此，若发现这类情况，应立刻处理更换。4. 2电钻器身紧固螺钉检查使用前检查电钻机身安装螺钉紧固情况，若发现螺钉松了，应立即重新扭紧,否则会导致电钻故障。4. 3检查碳刷电动机上的碳刷是一种消耗品，其磨耗度一旦超出极限，电动机将发生故障,因此，磨耗了的碳刷应立即更换，此外碳刷必须常保持干净状态。5. 4保护接地线检查保护接地线是保护人身安全的重要措施，因此I类器具（金属外壳）应经常检查其外壳应有良好的接地。电钻、电锤操作规范1、作业前的检杳应符合下列要求：外壳、手柄不出现裂缝、破损；电缆软线及插头等完好无损，开关动作正常。保护接零连接正确、牢固可靠；各部防护罩齐全牢固，电气保护装置可靠。2、机具启动后，应空载运转，应检杳并确认机具联动灵活无阻。作业时，加力应平稔，不得用力过猛。3、作业时应掌握电钻或电锤手柄，打孔时先将钻头抵在T作表面，然后开动，用力适度，避免晃动；转速若急剧卜.降，应减少用力，防止电机过载，严禁用木杠加压。4、钻孔时，应注意避开混凝土中的钢筋。5、电钻和电锤为40%断续工作制，不得长时间连续使用。6、作业孔径在25mm以上时，应有稳冏的作业平台，周围应设护栏。7、严禁超载使用。作业中应注意音响及温升，发现异常应立即停机检查。在作业时间过长，机具温升超过60时，应停机，自然冷却后再行作业。8、作业中，不得用手触摸力具、模具和砂轮，发现其有磨钝、破损情况时，应立即停机修整或更换，然后再继续进行作业。9、机具转动时，不得撤手不管。引导问题7：使用电钻时，电钻通电但不转动，其原因可能是什么？学习拓展：了解电钻、电锤等电动工具的使用使用常识及故障处理方法*. Are you"ready?你可能需要获得以下的资讯.，才能更好地完成任务小词典：认识电钻电钻简介利用电做动力的钻孔机。是电动工具中的常规产品，也是需求量最大的电动工具类产品。电钻主要规格有4、6、8、10、13、16、19、23、32、38、49mm等，数字指在抗拉强度为390Nmm2的钢材上钻孔的钻头最大直径。对有色金属、塑料等材料最大钻孔直径可比原规格大30-50%o电钻工作原理电钻工作原理是电磁旋转式或电磁往复式小容量电动机的电机转子做磁场切割做功运转，通过传动机构驱动作业装置，带动齿轮加大钻头的动力，从而使钻头刮削物体表面，更好的洞穿物体。电钻发展简史世界电动工具的诞生就是从电钻产品开始的1895年，德国Fein公司研制出世界上第一台直流电钻，这台电钻重量14公斤，外壳用铸铁制成，只能在钢板上钻4亳米的孔。随后出现了三相工频（50Hz）电钻，但电动机转速没能突破300OIymin。1914年，出现了单相串激电动机驱动的电钻，电动机转速达100OOrmin以上。1927年，出现了供电频率为150200Hz的中频电钻，它既具有单相串激电动机转速高的优点，又具有三相工频电动机结构简单、可靠的优点，但因需用中频电流供电，使用受到限制。60年代，出现了用银镉电池作电源的无电源线的电池式电钻。到70年代中后期，因电池价格降低，充电时间也缩短，这种电钻在欧美、日本得到广泛使用。电钻最初用铸铁作外壳，后改用铝合金作外壳。60年代，热塑性工程塑料在电钻上获得应用，并实现了电钻的双重绝缘。60年代还出现了电子调速电钻。这种电钻利用晶闸管等元件组成电子线路，以开关揪钮被揪入的深度不同来调节转速，从而使电钻在使用时能按被加工对象的不同（如材料不同、钻孔直径大小等），选择不同的转速。电钻分类电钻可区分为3类：手电钻、冲击钻、锤钻。1、手电钻：功率最小，使用范围仅限于钻木和当个电动改锥用，不具有太大的实用价值，不建议购买。2、冲击钻：可以钻木、钻铁和钻砖，但不能钻混凝土，有的冲击钻上说明了可钻混凝±,其实并不可行，但对于钻瓷砖和砖头外层很薄的水泥是绝对没有问题的。3、锤钻（电锤）：可在任何材料上钻洞，使用范围最广。这3种电钻价格由低到高排列，功能也随之增多，具体如何选用，需要结合各自的适用范围及要求。电钻应用锤钻1 .建筑与工业广泛适用于建筑梁、板、柱、墙等的加固，装修、墙安装、支架、栏杆、广告牌、空调室外机、导轨、卫星接收器电梯、钢结构厂房等安装。2 .医学应用（1）牙科：20世纪初期，出现了壁挂式三弯臂牙科电钻，其转速达4000rmin,有的甚至可达10000rmin的速度，现在我们仍然在广泛使用的绳轮传动的三弯臂牙钻机就是其衍生物。（2）耳科：现代耳科学之父JUliUSLemPert,1938年在纽约率先使用电钻进行耳科手术，来治疗慢性耳病和减低面神经损伤的发病率。但当时的电钻难以控制，而且噪声很大。现代的电钻和气钻大大提高了转速，加强了切削能力，快速切削钻头、金刚石钻头和冲洗-抽吸系统的使用使耳科医师能够快速完成精确的手术解剖，大大缩短手术时间。电钻生产使用于家庭（国外称DlY）的电钻类产品，使用寿命、工作效率、加工精度等要求较低,产品数量大，约占电钻类产品总量的7080%;另外有3020%的电钻类产品，则属专业工具，即中国通常称“工业用电动工具”的产品，则技术要求较高，包括加工精度、使用可靠性（如一次故障时间、损坏次数）、使用寿命、性能水平（如扭矩、同轴度）等等均要高于家用产品。双重绝缘技术为手持式电动工具的使用提供了安全、可靠、先进的防止电击事故的绝缘结构,是电动工具安全技术发展的趋势。60年代起我国电动工具制造业就开始研究双重绝缘在电动工具上的应用，并试制了电钻等产品样机，1998年双重绝缘电动工具的产品仅占行业年产量的90%以上。钻成本手紧钻电钻配件电钻带锁紧功能扳手钻夹头1 .钻夹头钻夹头是电钻类电动工具的主要配件，占电的10%-15%°常见的有钥匙钻夹头，目前轻型、夹头的开发与生产也取得了显著成效。手紧、自紧式钻夹头，有一项重要指标，就是钻夹头的输出力矩能够大于其输入力矩90%以上。高端钻夹头主要被应用在要求较高的专业电动工具、台钻等场合，高性能自锁钻夹头和重型扳手钻夹头需求量不断增加。高性能自锁钻夹头具有高精度、高技术含量、高附加值和高效益等特点，主要与专业类电动工具中850W以上的冲击电钻和24V的直流冲击电钻配套。由于电动工具的质量性能在提高，要求在震动、冲击场合下能可靠地进行钻孔作业，因而要求配套钻夹头有锁紧功能，能保证电钻在使用中所夹持的钻头等工具不松脱。全球自锁钻夹头预计到2010年需求约1900万只。2 .高端钻夹头特点高端的手紧、自紧式钻夹头，性能先进，特点包括：夹头壳体有工程塑料制造的，重量轻，且利于环保；也有金属夹头，强度高，刚性好；夹头的同轴度很高，确保了加工精度；夹头顶带六角头，非常易于夹头的安装、紧固和拆卸；夹头顶带旋转防尘套，具有工作时防止尘土、杂物嵌入夹头和操作者可用于支撑于此使钻夹头工作更稳固的双重作用；夹爪经特殊硬化处理，强度极高，在钻削力过大时钻头在夹爪中旋转，但夹爪不会被损坏；夹头具有夹紧力信号功能。在夹紧钻头或工作时，当夹紧力达到一定值时夹头发出“咔哒”声响，告诉使用者钻头已完全夹紧，工具可绝对安全地使用。随着夹紧力增大，钻头可发出三声“咔哒”之声，分别对应了三种大小不同的夹紧力，钻头可在三种夹紧力中任一种状态下绝对安全地使用。这种夹紧力信号可使钻夹头工作在最佳夹紧力和安全状态，可大大延长夹头寿命。且夹紧力信号可给予使用者非常良好的感觉，使其极其容易地判断夹头是否达到最佳夹紧力和安全状态，从而避免了夹紧力不够，钻头打滑和夹紧力过大损坏钻头的事故。夹头还带漏尘孔，可在工作过程中将嵌入夹头内的尘土和杂物漏掉，从而保证工具的操作性，延长夹头和钻头的使用寿命。电钻标准电动工具标准体系，以产品为龙头，安全标准、电磁兼容标准为主体的综合标准化与层次结构相结合的标准体系，目前已有标准120项，按标准门类分基础及安全和电磁兼容标准，技术管理标准、产品标准、零部件和附件标准、工艺标准及相关标准。（1）电磁兼容标准电磁兼容性是指产品在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰能力。国际：欧洲89/336/EEC电磁兼容指令于1996年1月1日起生效，实施许可证制度,开展EMC认证。中国：GB4343-1995家用和类似用途电动、电热器具，电动工具以及类似电器的无线电特性测量方法和允许值。（2）安全系列标准电动工具安全系列标准是机械工业标准重点实施项目，是电动工具产品安全认证和产品质量监督抽查的依据，至2001年9月已有77家企业，300多个电动工具及附件产品通过认证、获得“长城”标志，认证产品的产量占行业总产量的90%以上。（3）GB3883手持式电动工具的安全系列国家标准。由18项、27小类产品的要求与安全一-般要求构成。（4）国际电工委员会IEC745标准。电钻市场据历年行业资料，全世界每年消耗的大量电动工具，有80%是由中国工厂（包括国内企业和外资企业）生产并组织出口的。据业内人士分析，其余20%由国外电动工具企业生产的电动工具（基本上是专业工具），有许多零部件也是中国企业生产并出口的。“电钻类”产品，是电动工具中的常规产品，但却是需求量最大的电动工具大类产品。在中国电动工具的生产与销售总量中约占35%。中国电动工具行业是外向型特征十分明显的行业，从上世纪90年代开始至今全行业每年生产的电动工具，有8590%是供外贸出口的。其中“电钻”类产品的外贸出口数量在中国电动工具出口总量中的平均占有率37.22%o电钻使用1选择方法以室内天花板为例，天花板由钢筋混凝土制成，如使用冲击钻钻孔将会费很大的气力，但用其来打墙就不会出现这种情况，因此冲击钻适合家庭中日常的使用，但对于打孔工作人员来说，应首选锤钻。在打墙时，锤钻将会比冲击钻更加省力，关键在于两者的结构和工作原理不同，冲击钻在使用的过程中需要人不断的施加力而使其转动，而在使用锤钻时，只需开始时稍微施加一点力就可使钻头自动往前走。锤钻-对家用而言，买价格在750元左右的锤钻最合适。2.购买注意事项1 .电钻头尺寸的选择。随着电钻头尺寸的增大，其价格也会随之增高，家用的电钻头尺寸一般为20mm就可足够。2 .电钻附加功能选择：同一种型号的，还会有一些附加功能，例如，型号中有R的表示钻头可以正反转，其好处就是当正转不行时，可转换为反转；型号中有E的表示电钻可以调速，当不需要高的速率时可调至低速运行。3 .产品品牌的选择。有博世(BoSCH)牌，此外还有得伟(DeWa代)、喜利得(Hi用)、麦太保(METABO).史丹利(StanIey)、威汉(Wiha)、费斯托(FESTOoL)等都是不错的可选品牌。4 .在家具超市里见到电钻套装的促销时，可不要头脑发热，立即购买，要看是否实用。3.电钻保养电钻由于要通风散热，长期使用内部灰尘极多，灰尘会使齿轮及轴承（滑套）上的润滑（滑套）磨损而产生过大的间隙，故极需要保持清洁内部和加脂润滑。油混杂变质吸干加剧磨根，特别是另类使用的更甚。为保障电钻的旋转精度，减少因为轴承方法：松开电钻外几颗自攻钉或螺钉；平放把其中一半外壳掀开；一般新式手电钻的结构是半嵌式的，即所有的机、电元件都装置在另一半外壳内；小心先取下碳刷，再拿下钻夹头这一端，再轻轻提起电机把转子取出（不要碰伤漆包线），清抹转子上的整流子（与碳刷接触的那个就是），如果太脏或者磨损厉害可先用砂布打磨再用水砂纸或者金相砂纸打磨至光亮。转子前、后的轴承如果是密封的可以把外面抹干净即可，如果密封坏了的应及时换掉。把转子前的螺旋齿轴抹干净把壳体内部的油污清抹干净。把钻夹头杆上的斜齿轮和两端轴承（或轴套）清抹干净。把卸下的东东装回，先装转子；再装钻夹头杆斜齿轮；装碳刷，碳刷如果短于7-8亳米的要及时换新的。碳刷要装好压平，最后找一点“美孚”或“壳牌”润滑脂加在齿轮副和轴承（或轴套）之间全部零件要装好压平检查无误后即可盖上另一半，上紧螺钉，用手转动感觉无卡滞,才可以通电试转。*严禁在带电状态下拆卸手电钻！无电器基础知识者切勿动手！*手持式交流电钻常见故障故障产生原因排除方法通电后电机不转动1.电源断路1.修复电源2.接头松脱2.检查所有接头3.开关接触不良3.修理或更换开关4.电刷与换向器表面不接触4.检查电刷位置使其与换向器接触吻合上电后有异常叫声且不能转动或转速很慢1.开关触点烧坏1.修理或更换开关2.轴向推力过大使电钻超负荷2.减少推力3.进入人工时工具被卡住3.停止推进或退出工具4.轴承过紧或齿轮折齿4.更换轴承或齿轮5.机械传动部分卡住5.检查机械部分卡住原因并消除电机转但转轴不转1.钻轴上的键折断1.换用新键2.中间齿轴折断2.更换中间齿轴3.电枢轴齿部折断3.更换电枢减速箱外壳过度发热L减速箱中缺乏润滑脂或润滑脂变质1.清晰后添加或更换润滑脂2.齿轮过紧或齿间有杂物2.检查齿轮或清除杂物电机外壳过热L负荷过大1.钻孔进入速度适当减慢2.钻头太钝2.磨锐钻头或换用新的3.电钻装配不合理3.检查电枢是否有卡紧或擦定子铁心内孔换向器上产生较大火花L电枢短路1.修复电枢2.电刷与换向器接触不良2.检查换向器与电刷接触情况3.换向港表面不平或污垢物较多3.消除换向器表面上污垢并磨光其表面夹头松脱或钻头不转1.钻轴锥面或钻夹头内锥有污垢物1.清楚污垢物重新装上2.钻夹头夹持不紧2.夹紧钻头引导问题8：准备现场工作环境应注意哪些问题？0O,.Areyou',ready?!L你可能需要获得以下的资讯，才能更好地完成任务技术交底记录2000年3月20日表式42工程名称1220工程分部工程电气分项工程名称金属线槽安装交底内容：一、工艺流程:、弹线定位:根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定,分匀档距并用笔标出具体位置。、预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架,并抹平孔洞口（收好孔洞口）。、支架与吊架安装要求及预埋吊杆、吊架：、支架与吊架安装要求：技术队长施工员班组长技术交底记录2000年3月20日表式42工程名称1220工程分部工程电气分项工程名称金属线槽安装交底内容:、支架与吊架安装要求：a.支架与吊架用钢材应平直，无显著扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。b.支架与吊架主尖安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。c.固定支点间距一般不应大于L52m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。d.支架与吊架距离上层楼板不应小于150200mm；距地面高度不应低于IoO150mm。e.严禁用木破固定支架与吊架。f.800mm线槽采用楼板打通孔安装吊杆，800mm以下线槽用金属膨胀螺栓安装吊杆。（4）、预埋吊杆、吊架：采用直径不小于8mm的圆钢，经过切割、调直、煨弯及焊接等步骤制作成吊杆、吊架。其端部应攻丝以便于调整。、金属膨胀螺栓安装要求：、金属膨胀螺栓安装要求：a.适用于现浇混凝土及实心砖墙上,不适用于空心砖墙。b.钻孔直径的误差不得超过+0.5mm-0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除干净。c.螺栓固定后，其头部偏斜值不应大于2mm。d螺栓及套管的质量应符合产品的技术条件。术长技队施工员班组长技术交底记录工程名称1220Ifi分部工程电气2000年3月20日表式42分项工程名称金属线槽安装交底内容:、金属膨胀螺栓安装方法：a.首先沿着墙壁或顶板根据设计图进行弹线定位，标出固定点的位置。b.根据支架或吊架承受的荷重，选择相应的金属膨胀螺栓及钻头，所选钻头长度应大于套管长度。c.打孔的深度应以将套管全部直入墙仙或顶板内后，表面平齐为宜。d.应先清除干净打好的孔洞内的碎屑，然后再用木锤或垫上木块后，用铁锤将膨胀螺栓敲进洞内，应保证套管与建筑物表面平齐，螺栓端部外露，敲击时不得损伤螺栓的丝扣。e.埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。、线槽安装：、线槽安装要求：a,线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全。b.线槽的接口应平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。c.在吊顶内敷设时,如果吊顶无法上人时应留有检修孔。d.不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。e.线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。f.当线槽的底板对地距离低于2.4m时，线槽本身和线槽盖板均必须加装保护地线。2.4m以上的线槽盖板可不加保护地线。术长技队施工员班组长技术交底记录工程名称1220工程分部工程电气2000年3月20日表式42分项工程名称金属线槽安装交底内容:j.线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。h.敷设在竖井、吊顶、通道、夹层及设备层等处的线槽在符合高层民用建筑设计防火规范（GBJ-45-82）的有关防火要求。、线槽敷设安装：a.线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。b.线槽进行交叉、转弯、丁字连接时，应采用单通，二通，三通，四通或平面二通、平面三通等进行变通连接。（7）、线槽内保护地线安装：金属线槽的宽度在100mm以内（含100rnm）,两段线槽用连接板连接处（即连接板做地线时），每端螺丝固定点不小于4个；置度在200三以内（含200mm）两端线槽用连接板连接的保护地线每端螺丝固定点不小于6个。5、质量标准：、线槽敷设：线槽应紧贴建筑物表面，固定牢靠，横平竖直，布置合理，盖板无翘角，接口严密整齐，拐角、转角、丁字连接、转弯连接正确严实，线槽内外无污染。、支架与吊架安装：术长技队施工员班组长技术交底记录2000年3月20日表式42工程名称1220Ifi分部工程电气分项工程名称金属线槽安装交底内容:可用金属膨胀螺栓固定或焊接支架与吊架，支架与吊架应布置合理、固定牢固、平整。、线路保护：线路穿过梁、墙、楼板等处时，线槽不应被抹死在建筑物上；踌越建筑物变形缝处的线槽底板应断开。、允许偏差项目：线槽水平或垂直敷设直线部分的平直程度和垂直度允许偏差不应超过5mmo检验方法：吊线、拉线、尺量检查。6、成品保护：安装金属线槽及槽内配线时，应注意保持墙面的清洁。使用高凳时，注意不要碰坏建筑物的墙面及门窗等。7、应注意的质量问题：、支架与吊架固定不牢，主要原因是金属膨胀螺栓的螺母未拧紧，或者是焊接部位开焊，应及时将螺栓上的螺母拧紧，将开焊处重新焊牢。金属膨胀螺栓固定不牢，或吃墙过深或出墙过多，钻孔偏差过大造成松动，应及时修复。、支架或吊架的焊接处未做防腐处理，应及时补刷遗漏处的防锈漆。、保护地线的线径和压接螺丝的直径不符合要求，应全部按规范要求执行。、线槽穿过建筑物的变形缝时未做处理，过变形缝的线槽应断开底板，并在变形槽的两端加以固定，保护地线和导线留有补偿余量。术长技队施工员班组长技术交底记录2000年3月20日表式42工程名称1220工程分部工程电气分项工程名称金属线槽安装交底内容：、线槽接茬处不平齐，线槽盖板有残缺，线槽与管连接处的护口破损遗漏,暗敷设线槽未做检修人孔，应调整加以完善。术长技队施工员班组长技术交底记录年月日交底人：被交底人：（签字）各种桥架空间布置示意图槽式桥架空间布置示意图扣aXQJ-C-02D邮I*左下"通XQJ-C 02D Vrrtica) Left Tk>wn Wards CUrVed-WayXQJ-C-OSF Sai:角三通XQJ-C-03F Vertical Up Three-Wayxqj-c-04. B*eaXQJ-C-04A HorizontaU-WayXQJ-C-03E BT三通XQJ-C-03E Vertkai Down- Side Three-Way引导问题9：对照实物指出材料的名称GQJready?你可能需要获得以下的咨讯，才能更好地完成任务小词典：施工要求电缆线槽安装要求及规范指导1、电缆线槽作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的线槽。(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆线槽的最佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。(2)荷载计算：计算电缆线槽主干线纵断面上单位长度的电缆重量。(3)确定线槽的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆线槽的型号、规格，托臂的长度,支柱的长度、间距,线槽的宽度和层数。(4)确定安装方式：根据场所的设置条件确定线槽的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据线槽结构选折相应的盖板。(5)绘出电缆线槽平、剖面图,局部部位还应绘出空间图,开列材料表。2、如与电力电缆线槽合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。3、弱电电缆与其它低电压电缆合用线槽时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。4、电缆线槽安装要求(1)槽式大跨距电缆线槽由室外进入建筑物内时,线槽向外的坡度不得小于1/100.(2)电缆线槽与用电设备交越时,其间的净距不小于05m°(3)两组电缆线槽在同一高度平行敷设时,其间净距不小于0.6m。(4)在平行图上绘出线槽的路由,要注明线槽起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制线槽敷设轴侧图,则对材料统计将更精确。直线段：注明全长、线槽层数、标高、型号及规格。拐弯点和分支点:注明所用转疗接板的型号及规格。升降段：注明标高变化,也可用局部大样图或剖面图表示。(5)线槽支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。(7)电缆线槽宜高出地面2.2米以上,线槽顶部距顶棚或其它障碍物不应小于0.3米,线槽宽度不宜小于0.1米,线槽内横断面的填充率不应超过50%o(8)电缆线槽内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在线槽的支架上,水平敷设时，在缆线的首、尾、转弯及每间隔35米处进行固定。(9)在吊顶内设置时,槽盖开启面应保持80亳米的垂直净空,线槽截面利用率不应超过50%<,(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位，转方处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。(11)在水平、垂直线槽和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。(12)线槽水平敷设时,支撑间距一般为L5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2mO电缆线槽型式及品种的选择及铺设规范一、电缆线槽型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部(如：有腐蚀液休，易燃粉尘等环境)影响的要求时，应选用(FB)类槽式复合型防腐屏蔽电缆线槽(带盖)2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆线槽。托臂、支架也要选用同样材料，提高线槽及附件的使用寿命，电缆线槽。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆线槽或钢质普通型线槽。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道时，可根据用户要求提高线槽的载荷能力或选用行架。5、大跨距（3m）要选用复合型线槽（FB）。6、户外要选用复合环氧树指线槽（F）。二、电缆线槽规格选择1、复合环氯树脂电缆线槽的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程发展余量。2、各种弯通及附件规格应符合工程布置条件并与线槽相配套。3、支、吊架规格的选择，应按线槽规格、层数、跨距等条件配置。并应满足荷载的要求。4、线槽横截面积的选择见表线槽上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值（八）线槽横截面充许最小值（mm2）0-6012961-1OO258101-200452201-400645401-600968三、对于电缆线槽的支、吊架的配置1、户内支、吊短跨距一般采取L5-3m0户外立柱中跨距一般采取6m。2、非直线段的支、吊架配置就遵循以下原则。当线槽宽度30Omm时，应在距非直线段与直线结合处300-60Om的直线段侧设置一个支、吊架。当线槽宽度30Omm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。3、拉挤玻璃钢电缆线槽多层设置时层间中心距为200,250,300,350mm。4、线槽直线段每隔50m应予留伸缩缝203Omm（金属线槽）。四、防火：要求线槽防火的区段，必须采用钢制或不燃、阻燃材料。五、拉挤玻璃钢电缆线槽的接地1、线槽系统应具有可靠的电气连接并接地（只对金属线槽）。2、当允许利用线槽系统构成接地干线回路时应符合下列要求。线槽端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在IKV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，线槽的级长方向金属横截面积应不小于规定值。3、沿线槽全长另敷设接地干线时，每段（包括非直线段）线槽应至少有一点与接地干线可靠连接。4、对于振动场所，在接地部位的连接处应装置弹簧圈。六、线槽系统设计内容：线槽系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置，其设计内容可含有：1、线槽系统的有关剖面图。2、线槽系统的平面布置图。3、线槽系统所需直线段、方通、支、吊架规格和数量的明细表以及必要的说明。4、有特殊要求的非标件技术说明或示意图。七、安装：电缆线槽的安半夜请参照中国建筑标准设计研究院所发行的JSJT-121全国通用建筑标准设计-电气装置标准图集电缆线槽安装。八、设计要求1、线槽系统的路径平面布置图；2、线槽系统的有关断面图。3、线槽系统所用防腐材质及所需直通、弯通、支（吊）架等的规格和数量明细表以及必要的说明，连接板及螺丝、防护帽按以上要求由生产厂家配齐。4、有特殊要求的非标准技术说明或示图。一、电缆线槽
