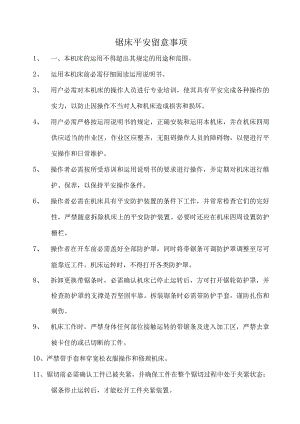

锯床平安留意事项1、 一、本机床的运用不得超出其规定的用途和范围。2、 运用本机床前必需仔细阅读运用说明书。3、 用户必需对本机床的操作人员进行专业培训，使其具有平安完成各种操作的实力，以防止因操作不当对人和机床造成损害和损坏。4、 用户必需严格按运用说明书的规定，正确安装和运用本机床，并在机床四周供应适当的作业区，作业区应整齐，无阻碍操作人员的障碍物，以便进行平安操作和日常维护。5、 操作者必需按所受培训和运用说明书的要求进行操作，并定期对机床进行维护、保养，以保持平安操作条件。6、 操作者必需在机床具有平安防护装置的条件下工作，并常常检查它们的完好性，严禁随意拆除机床上的平安防护装置。必要时还应在机床四周设置防护栅栏。7、 操作者在开车前必需盖好全部防护罩，同时将带锯条可调防护罩调整至尽可能靠近工件。机床运转时，不得打开各类防护罩。8、 拆卸更换带锯条时，必需确认机床已停止运转后，方可打开锯轮防护罩，并检查防护罩的支撑是否坚固牢靠。拆装锯条时必需带防护手套，谨防扎伤和刺伤。9、 机床工作时，严禁身体任何部位接触运转的带锯条及进入加工区，严禁去拿被卡住的或已切断的工件。10、严禁带手套和穿宽松衣服操作和修理机床。11、锯切前必需确认工件已被夹紧，并确保工件在整个锯切过程中处于夹紧状态；锯条停止运转后，才能松开工件夹紧装置。12、运用本机床时，应留意在切入和切出时确保稳妥地支承长而重的工件，避开切断的工件跌落和完成切削后的机床的倾覆。锯切较长材料时，必需运用送料架和接料架。13、在调整、修理、维护和清扫机床之前，尤其是在检修电气前，必需先切断总电源，防止发生意外触电事故。14、机床变速时必需先停机。15、调整导向臂间的距离，必需在停机状态下进行，调整完毕后将紧固手轮拧紧。16、机床电源为三相沟通电，AC380V.50Hz,电压波动值小于10%,须依据机床额定容量设置单独电源、接地和漏电爱护装置，严禁与可能造成电压波动和误操作的设备共用配线。17、机床接地必需良好、牢靠。18、机床在工作中如遇意外状况，请按急停按钮。19、冷却液有损人体皮肤，操作人员在清理或排放时应留意防护。冷却液不得干脆排入地下，应按环保规定进行处理。加工时为防止冷却液飞溅，用户可设置防护挡板。20、在锯切切屑可燃的材料（如镁、钛等）时，工作区，工作区内严禁烟火，并应实行相应的消防措施。21、严禁锯切在粉末状易燃易爆的材料（如碳棒类），防止发生火灾或爆炸。一、锯床的特点及应用二、机床的吊运与安装三、机床主要机械结构的概述四、机床液压传动系统五、机床电气限制系统六、机床的调整与操作七、机床的维护与保养八、机床常见故障及解除方法附图图一液压原理图图二电气原理图图三电气配置图图四地基图一、机床的特点及应用范围GB42系列双柱卧式带锯床是一种以双金属带锯条作为切削工具，能自动切割金属材料的锯切设备，主要用于黑色金属的方料、圆料及各种型材的切割，亦可用于切割有色金属及非金属材料。由于带锯切口窄，切削效率高，因此能耗小，材料奢侈少。是一种具有显著节能、节材效果的高效切割设备。本机床主传动采纳蜗轮箱变速。通过变换皮带轮上的皮带位置可以变换三档速度；工作进给和工件夹紧均采纳液压系统。具有结构紧凑，操作修理便利等特点，其主要技术参数：号主要羲、GB4250GB4250X70GB4260GB4260×70GB4260X80最大切削范围(宽X高mm)500X500500X700600X600700×600800×600锯带规格(mm)6000×41X1.36360×41X1.37000×41×1.37250×54X1.6切削速度(m/min)三档264166三档254368主电机功率(KW)5.57.5进给速度(m/min)0.8-1000无级调速液压电机功率(KW)1.5冷却电机功率(W)125液压油箱体积(L)110主机外形尺寸(mm)3000*1100*21003200*1100*34(X)*1100*3500*1100*2100200020003600*1100*2000二、机床的吊运与安装机床的吊运：机床除料架，其余部件均装配成为整体，可以整体吊运。吊运时,将吊索穿过固定在床身两侧的四个专用吊环进行起吊，或利用叉车从床身底部插入叉起。机床安装：机床安装前，应对机床加工表面进行清洗，利用煤油或其它清洗剂去除防锈油或锈痕，然后进行安装。安装前应按说明书中的基础图做好地基，埋下电源线，待基础干枯后，将机床吊运到基础上，并在床身及料架地脚螺栓孔中穿上地脚螺栓，并插入地基预留孔中，调整机床与料架位置，使料架的中心线与机床的钳铐中心线在一条线上，否则将会影响切削精度，再各自整好水平。（注：料架的台面与机床的台面高度差在土0.1mm内），；料架可通过其脚上螺栓调整。调好后，将混凝土浇入孔中，磨平干枯后,再拧紧地脚螺栓螺母，重复校正机床及料架水平。确定无误后接通电源即可对机床进行调试。基础深度视土质坚硬程度确定。三、机床主要机械结构的概述1、 床身、工作台：床身采纳焊接箱式结构，主要用以支撑其他部件，内腔间作液压油池，工作台为铸件，用以承料，安装夹紧装置及锯架。2、 主传动装置：主传动采纳蜗轮传动方式，由电机、蜗轮变速箱、锯轮箱及锯轮组成。主要用以传递扭矩，驱动带锯条回转，以便实现切削运动。通过变换皮带轮上的皮带位置，可以变换三档速度，以便适应不同材料的锯切。3、 锯带张紧机构：是由从动锯轮、滑座、滑块和丝杆、螺母组成,通过移动从动轮使带锯条得以张紧，保证带锯条与锯轮的轮缘之间形成肯定的压力，产生足够的摩擦力来带动锯条作回转运动，实现切削运动，张紧力有大小可以通过调整测力扳手来确定。4、 工件夹紧机构：工件夹紧采纳液压夹紧。是以油缸替代丝杆和丝杆螺母，并通过按钮和电磁阀进行操纵，实现工件的夹紧与松开。5、 锯带导向装置：由左、右导向臂及导向头组成，导向头则由导向滚轮及导向块组成，主要用来将带锯条扭转肯定角度使之与工作台面垂直，保证锯条的正确位置，提高切割精度。6、 冷却系统：是由冷却液箱、冷却泵、管道、阀及喷嘴组成，用来保证对切削区域供应足够的冷却液，以提高切削效果和锯带的运用寿命与切削断面精度，同时还有利于清除齿上的切屑。7、 承料架：是由滚轮、支架及送料机构组成，送料机构是由送料电机、蜗轮箱、链条和链轮组成。运用时，必需与主工作台面平行且其中心线应与夹紧钳座的中心线对齐，以保证正常切削精度。四、机床的液压传动系统1、 机床液压系统概述：本系统由油池（床身内腔），电机、泵站、油管及执行元件油缸和限制系统组成，用以实现锯架的进给，抬升和工件的夹紧（液压夹紧型），通过调速阀可以实现进给速度的无级调整，以保证对不同材质工件的正准确割。2、 液压动作原理及说明：（见附图液压原理图）,其大小可以通过变量泵上的溢流阀进行调整，压力大小可从压力表上读出。进给速度由操纵面板上调速阀手柄调整，实现无级调速,锯架的快退与工进和工件夹紧，松开等一系列操作均由面板上的相应按钮并通过电磁阀来限制。为了保证锯架进给平稳，在进给油缸的下端盖内安装有一个单向阀，以便使进给时产生肯定的背压，以起到平衡锯架的作用。液压油一般选用20#或30#液压油。工作原理：工作进给：YA2闭合，压力油通过34E2-25B电磁阀进入进给油缸上腔，下腔油通过单向调速阀QITOB、34Ez-25B电磁阀回油池。锯架快退：YAI闭合，压力油通过34E2-25B电磁阀及单向调速阀QI-IOB中的单向阀进入进给油缸下腔，上腔油通过34E2-25B电磁阀回油池。钳口夹紧：YA3闭合压力油通过34E2-25B电磁阀进入主夹紧油缸夹紧腔，松开腔油通过34E2-25B电磁阀回油池。钳口松开：YA4闭合，压力油通过34E2-25B电磁阀进入主夹紧油缸松开腔，紧腔腔油通过34E2-25B电磁阀回油池。锯架快进：YA2、YA5闭合，压力油通过34E2-25B电磁阀进入进给油缸上腔，下腔油通过单向电磁阀22Ez-10B、34E2-25B电磁阀回油池。液压元件明细表序号名称型号规格数量1叶片泵VB-20FA3（1450转/分）12调速阀QI-IOB13电磁阀34E2-25B（直流24V）24压力表Y-6015滤油器W063X10016单向依次阀XI-25B17溢流阀Y-25B18电磁阀22E2-10B（直流24V）1五、机床电气限制系统1、 电气系统概述：（见附图）2、 电气系统是由电气箱、操纵盒及行程开关组成，用来限制机床各部分动作执行元件（油缸），使之按肯定的工作程序有序地动作来实现正常的切削循环，并对机床实施爱护，避开发生设备事故。3、 电气操作说明电气限制元件除行程开关、过载爱护开关和电磁阀外，全部操作按钮都集中在操作面板上，操作时只需按肯定的程序按下相应的功能按钮即可进行正常工作，每个按钮都有相应的功能指示标牌指示。按下带红色蘑菇按钮即可实现机床总停。锯架抬起的高度可由固定在立柱顶端的行程开关碰杆进行调整，从而达到所需高度。锯架下降的极限行程由安装在立柱滑套下端的限位开关限制。主要电气元件一览表序号符号名称型号规格件数用途1Ml三相异步电动机Y132S-4或Y132M-45.5或7.5KW1440rmin1驱动锯轮2M2三相电泵YB-25125W2760rmin1冷却泵3M3三相异步电动机Y90S-41.5W1440rmin1驱动液压泵4M4三相异步电动机Y90L-41.5W1440rmin1驱动输料架5KMl接触器CJX2-321036V32A1限制锯轮6KM2接触器CJX2-121036V12A2限制油泵7KM3-4接触器CJX2-120136V12A2限制送退料8KA1-4中间继电器JZC4-2236V5A3限制电磁阀9SQ1-2行程开关JLXKI-3115A2升降行程10FRl热继电器JRS2-63F20-32A1Ml过载爱护11FR2热继电器JRS2-63F5-8A1M3过载爱护12QFl空气开关DZ47-6032A1锯轮爱护13QF2空气开关DZ47-60IOA1油泵及送料电机爱护14QF3空气开关DZ47-603A1TC保险15QF4-5空气开关DZ47-605A2ET、YA保险16SBl-IO按钮LYA35A12启动、停止17TC限制变压器BK-200VA1限制电源与照明18VC整流桥硅MDA3504CW8219IOA1直流电源六、机床的调整与操作机床调整：机床安装好后，切削前应对机床进行调整，内容如下：1、 通过溢流阀将液压系统压力调到2.5-3.5Mpa（从压力表上视察）。2、 按工作大小调整左、右两导向臂和两夹紧钳铐之间的距离，使之尽量靠近工作，使导向距离最小，以便保证良好的导向效果。钳铐张开距离一般比工作5-6mm即可，同时调整立柱上的行程碰杆位置，使锯架抬起时锯带适当离开工件肯定的距离（一般为30-40mm）3、 按技术参数要求的锯带长度相应的带锯条。锯带齿形应依据材料形态及材质进行选择，选择如下：（1）锯切实心料时宜采纳大齿距的锯带，而切割型材及薄壁管则宜采纳细齿。（2）锯切强度和硬度较高的材料时宜用细齿距，反之则采纳粗齿。（3）锯切效率要求高及切铝合金时，宜用粗齿。（4）变齿距一般用在截面改变大或成束切割的工件，以削减。消退切削时的振动与噪音，使切削更为平稳。（5）锯割含硅、镒、钻、银、铝元素较多的材料宜用细齿。4、 依据被切材料的材质，通过变速箱上的变速手柄选择适当的切削速度，选择原则见下表材料种类合金钢不锈钢合金工具钢碳素钢铜铝合金切削速度（米/分）30-5020-5040-6045-9060-1205、 依据不同的材质和工件形态，通过调速阀手柄选择适当的进给量。6、 依据下料长度，调整好定长装置的顶杆位置并锁紧，顶杆一般应顶在工件中心上部边缘位置。7、 将打算好的带锯条套在两锯轮上，并卡入导向轮及导向块中，然后通过测力扳手与张紧丝杆上的方头使锯带张紧，张紧力的大小一般定为60-80Nmo机床的操作：切削前的调整打算工作完成后即可按下述程序操作机床进行正常的切割：1) 将工件吊到到工作台与料架上，然后依据所锯切的长度将工件夹紧。2) 按工作循环图所示，按依次分别按下操作面板上的按钮，即可完成切削，见下图：锯切工作循环图。锯切工作自动循环图tT锯带停止卜I工进+T工作钳铐夹紧It-送料回退夹料松开J3) 切削过程中依据切削的形态和颜色可推断切削速度和进给量是否合适：切削为白色卷屑时较为合适；若切屑短硬呈蓝色则速度低进给量大，若切屑为薄的散状或粉状且呈白色，则速度过高，进给量小。七、机床的维护和保养为了保证机床良好运行和提高机床运用寿命，在运用过程中应留意常常性的维护保养。1、 在运用过程中应随时留意视察，检查各运动部件运转是否正常,有无异样声响，如有出现，应刚好查找缘由并加以解除。2、 切削过程中有大量切屑产生，并积累在工作台面及锯轮箱内，应刚好加以清除，以免堵塞锯齿，影响切削效果及锯带寿命。3、 常常检查冷却液及液压油的清洁度和油量，保证供油，供液足够，避开液压元件的堵塞而造成机床运转的不正常。4、 对导轨面和各润滑点应加足润滑油（脂），锯轮轴承及大齿轮齿面半年内应加一次润滑油，锯架升降的两滑座上，每天应加油一至三次。5、 每天工作完毕，应将带锯条放松，以提高其运用寿命。6、 齿轮箱内的润滑油应定期更换，一般为半年至一年。7、 机床闲置不用时，对导轨及加工面应加油封，防止工作面的锈蚀。8、 为了提高锯带运用效果，每次更换新锯条时，均应先进行跑合,即切割时头几个切口应采纳低速，小的进给量，待齿尖毛刺去除后，再按正常的切削参数进行切割。9、 工作后应擦抹机床，保持机床各部位的清洁度，提高文明生产水平。10、为了防止由于锯架自重产生的正常下降所引起压坏锯带的形象，应在下班前将工件退入钳口内，然后方可关闭电源。八、机床常见故障及解除方法序号故障产生缘由解除措施1锯削时产生尖叫L锯条速度过快或进给量偏大2 .冷却液选择不当或配比不合3 .导向块过紧4 .材料中有硬点5 .弹簧弹性不足1 .降低速度或进给量2 .更换冷却液3 .调整导向块间隙4 .将工作转动肯定的角度再重新切削5 .更换弹簧2锯料歪斜L锯齿选择不当2 .导向臂调整不当与工作台面或钳口不垂直3 .导向块间隙太大4 .锯条分齿不对称5 .锯条张紧不够6 .进给量太大1.选用合适锯带23.重新调整导向臂与导向块间隙4 .更换合格锯带5 .提高张紧力6 .降低进给量3锯带闷车打滑或中断切削1 .进给量太大2 .过载爱护过载量小3 .锯带张紧不够1 .降低进给量2 .调大过载量3 .提高张紧力4切削时跑带两锯轮磨损修复或更换锯轮5切削时打齿1 .工件未夹紧2 .进给量太大3 .锯齿偏大4 .进给不匀称5 .锯条不平直，跳动厉害1 .重新夹紧工件2 .调小进给量3 .选用小锯齿4 .检查调速阀升降缸5 .锯条重焊6断带1 .张紧力太大2 .焊口不牢3 .工件夹不紧4 .锯条质量差5 .进给量太大1 .削减张紧力2 .重新焊接3 .夹紧工件4 .更换锯条5 .削减进给量7进给过快1 .进给油缸下端盖上的单向阀弹簧小或钢球密封不好2 .调速阀磨损，密封圈漏油3 .进给油缸活塞密封圈损坏1.调整或更换弹簧与钢球2-3.更换密封圈或阀芯8调速范围小或不起作用阀芯弹簧力不够，阀芯磨损或节流孔堵塞1 .拆下调速阀清洗，更换相应零件2 .更换或过滤液压油9液压阀开启，但动作失控1 .阀芯堵塞或卡死2 .油缸下腔进油，单向阀弹簧力太大3 .电压偏低，电磁阀不到位L清洗相应的阀2 .更换弹簧3 .提高系统压力4 .更换或过滤液压油10锯架不下降或下降慢1 .返回极限开关损坏2 .进给电磁阀损坏3 .液压油过粘4 .调速阀芯卡死1 .修复或更换开关2 .修复或更换电磁阀3 .更换液压油4 .清洗阀芯或更换电磁阀5.油缸下出油孔钢珠弹力过大5.推出1/8”堵头,修磨弹簧11锯架抬升慢1 .系统油压低2 .调速阀内的单向阀卡住或弹力太大1 .提高油压2 .拆下调速阀进行清洗或更换弹簧12压力表指针不稳压力表损坏，油液中有空气或进油孔过大解除空气，削减进油孔13调速阀转动时，锯架上升速度受控，进给过快失控调速阀进出油管接错调换进出油管位置14电气限制失灵1 .沟通接触器铁芯的复位弹簧力小，不复位2 .电压低，铁芯不动作1.更换弹簧2.提高限制电压15锯带爱护失灵1 .微动开关松动，顶杆间隙大2 .启动压力调得太高1 .重新调整固定微动开关2 .降低弹簧压力16按钮失效1 .接触器线圈坏或接触不良2 .按钮触点损坏1.更换线圈2.更换按钮17冷却泵供量小L电泵旋向不对2 .滤网堵塞3 .管路扭扁或堵塞1 .改接电源线2 .清洗过滤网3 .调整软管，疏通管路18油泵不供油压力低或压力不稳定1 .滤油网堵塞2 .泵的间隙增大，密封损坏或管道漏气1 .清洗滤网，使之通油顺畅2 .更换零件或密封圈3 .拧紧接头或更换油管19锯削过程锯架抖动进给不稳1 .锯架主滑轨之间间隙大或铜套磨损，间隙增大2 .进给油缸支座铜套和轴销间隙大或支座松动3 .两处轴的径向或轴向过紧4 .导向块间隙大5 .锯轮松动或轮缘磨损1 .调整间隙2 .更换铜套3 .拧紧油缸支座紧固螺钉4 .调整导向块间隙5 .清洗锁紧或更换锯轮20锯架自重下降量大1 .电磁阀新协作或复位不良造成漏油2 .油缸内滑塞密封圈损坏造成上下腔漏油1 .修复或更换电磁阀2 .更换密封圈21液压夹紧工件夹不牢1 .油压偏低，压力不够2 .夹紧油缸活塞密封圈磨损产生串油现象1.提高系统压力2.更换密封圈
