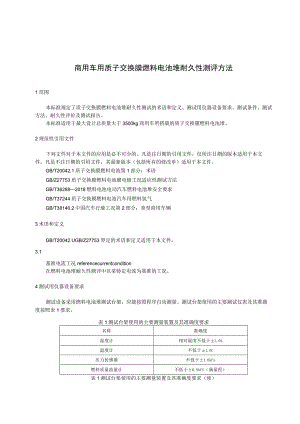

商用车用质子交换膜燃料电池堆耐久性测评方法.docx

商用车用质子交换膜燃料电池堆耐久性测评方法1范围本标准规定了质子交换膜燃料电池堆耐久性测试的术语和定义、测试用仪器设备要求、测试条件、测试方法、耐久性评价及测试报告。本标准适用于最大设计总质量大于3500kg商用车所搭载的质子交换膜燃料电池堆。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20042.1质子交换膜燃料电池第1部分：术语GB/Z27753质子交换膜燃料电池膜电极工况适应性测试方法GB/T362882018燃料电池电动汽车燃料电池堆安全要求GB/T37244质子交换膜燃料电池汽车用燃料氢气GB/T38146.2中国汽车行驶工况第2部分：重型商用车辆3术语和定义GB/T20042.UGB/Z27753界定的术语和定义适用于本文件。3.1基准电流工况referencecurrentcondition在燃料电池堆耐久性测评中以某特定电流为基准的工况。4测试用仪器设备要求测试设备采用燃料电池堆测试台架，应能按照程序自动测量。测试台架使用的主要测试仪表及其准确度按照表1要求。表1测试台架使用的主要测量装置及其准确度要求名称准确度湿度计相对湿度不低于±3.0%温度计不低于±1.0C压力传感器不低于±1.0kPa燃料质量流量计不低于±0.8%FS（满量程）表1测试台架使用的主要测量装置及其准确度要求（续）名称准确度空气质量流量计不低于±0.8%FS电压传感器不低于±0.1%FS电流传感器不低于±0.1%FS5测试条件5.1 测试对象测试对象应为单一燃料电池堆或多个燃料电池堆的组合体。测试对象在测试设备上安装前应满足制造厂规定的基本性能、气密性和绝缘要求，且外观无损伤。5.2 测试环境本标准的测试环境条件为： 海拔：VlOOOm; 温度：25±5； 测试用燃料：纯度99.97%以上的氢气，并满足GB/T37244的规定。5.3 测试终止条件燃料电池堆耐久性测试终止条件包括： 燃料电池堆不能稳定运行； 一某节燃料电池电压低于0.3V（水淹情况除外）； 燃料电池堆额定电流下平均单片电压衰减220机 试验过程中燃料电池堆空气侧排气中氢气的体积浓度高于0.5%； 燃料电池堆气密性不满足制造厂指定的要求（每20次循环测试后，按制造厂指定的方法进行气密性测试）： 不满足GB/T362882018中6.3规定的电安全要求。6测试方法6.1 燃料电池堆活化按照制造厂规定的方法对燃料电池堆进行热机和活化，应达到制造厂指定的活化标准后，进行下一步测试。6.2 额定电流测试按照制造厂规定的方法对燃料电池堆进行加载，加载到额定电流后持续稳定运行60min,记录燃料电池堆的额定电流为6.3 极化曲线测试在燃料电池堆工作范围内均匀选择至少8个工况点，按照制造厂规定的加载方法加载到预先确定的工况点，在每个工况点至少持续稳定运行5min；按照制造厂规定的减载方法从预先确定的工况点减载到OCV,在每个工况点至少持续稳定运行5min。测试中燃料电池堆进气温度、进气湿度、进气压力、进气化学计量比、冷却液温度及压力等参数由制造厂指定。分别对每个工况点在加载和减载过程中的平均单片电压做平均值，记录燃料电池堆的平均单片电压、功率和电流等数据，绘制“平均单片电压-电流”极化曲线图和“功率-电流”曲线图。6.4 基准电流测试燃料电池堆的基准电流为L、h、Io分别对应的平均单片电压由制造厂指定或选取070V、0.75V、0.85Vo根据“平均单片电压-电流”极化曲线测试结果，分别确定燃料电池堆的基准电流h、h、6.5 组合工况循环测试6.5.1组合工况按照GB/T38146.2的规定，组合工况包括市区、城郊、高速三个速度区间，由启停工况、变载工况、怠速工况和额定工况等组成，按照对燃料电池堆性能影响的比重组合为一个循环谱图，以检测燃料电池堆的性能。一次完整的组合工况耗时9.5h,包含10次启停过程，工况曲线如图1所示。工况逐秒数据见附录A。组合工况按照基准电流分为四个工况：一基准电流工况一：高速速度区间，时间占比33%,在额定电流L下稳定运行N45min； 基准电流工况二：城郊速度区间，时间占比29%,在基准电流L下稳定运行N15min； 基准电流工况三：市区速度区间，时间占比25%,在基准电流L下稳定运行£15min； 基准电流工况四：变载工况段，包含连续变载工况、启停工况、怠速工况等，时间占比13%,在基准电流L下稳定运行210min。图1燃料电池堆耐久性测试组合工况按照组合工况进行一次测试，根据测试结果，绘制”功率-时间”曲线图，通过积分求平均值的方法得到组合工况测试过程中的平均功率。从“功率-电流”曲线图上得到平均功率对应的平均电流I。6. 5.2组合工况循环测试燃料电池堆耐久性测试按照组合工况进行循环测试，每个组合工况测试完成后，在平均电流I下持续稳定运行0.5h。循环测试次数应不少于200次。单次组合工况测试过程中原则上不允许中断，如果发生中断不应计入循环次数。记录每个循环测试过程中的电流、电压、功率和时间。6.6数据处理方法分别取平均电流1在后120s的平均单片电压Vj,N为循环次数，V。为燃料电池堆初始电压。循环测试次数完成后，以平均单片电压V、T为纵坐标，耐久运行时长为横坐标，绘制平均电流对应的“平均单片电压-运行时间”图（见图2所示），并对平均单片电压所有测量数据点做线性拟合，得到整个循环过程中的平均单片电压变化率Vo图2平均单片电压-运行时间图()田钟火<於中7耐久性评价组合工况循环测试下，燃料电池堆初始电压V。衰减15%20%的预期运行时间范围I：0.15×V00.2×V0式中：V0燃料电池堆初始电压，单位为伏（V）;U平均单片电压变化率，单位为伏每小时（Vh）,小数点后的位数应保留不少于8位;t燃料电池堆的预期运行时间范围，单位为小时（h）。附录A（规范性附录）燃料电池堆耐久性测试组合工况表燃料电池堆耐久性测试组合工况表见表A.1。表A.1燃料电池堆耐久性测试组合工况表序号时间S电流A序号时间S电流A序号时间S电流A10OXI228202300.81×I5531727OXIt2140.78×I229210260.81×I56317374.7IXL331130.78×I23021039IXL57320014.71X1,431171×L3123310IXI15832011OXI154414IXI232233120.84XI359321760×I,64432OXI233240980.84×I360321822.86XL74599OXI23424107OXI361332812.86×L846150.86XI23524272OXI362332851X1.962060.86XI236242851.2XL63340231X1.106209IXL37259851.2×I364340241.43×Lt117342IXI23825998OXI365340421.43XL1273450.86XI23926163OXI366340430×I,1398920.86×I24026174IXh6734200OXIt1498980.72×Il4127715IXI315107690.72×I142277170.84×L1610790OXI143297190.84XI31710956OXI144297246.52X1,18109800.81×I45306116.52×L19120680.81×I146306250×I,20120720.93×I14730790OXL21131810.93×L48308046.57×L22131820.91XI149310726.57XLt23162740.91XI15031086OXIt24162761.IXI15131251OXI,25173791.IXI152312635.62XL26173821×I53315495.62×L2720274IXI154315610×I,
