基础工程和安装工程实施方案.docx

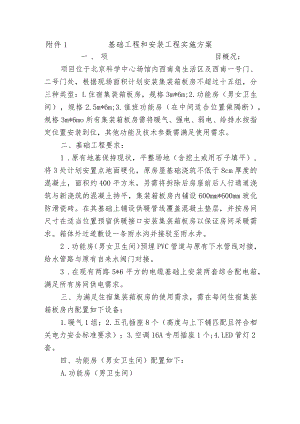

附件1基础工程和安装工程实施方案一、项目概况：项目位于北京科学中心场馆内西南角生活区及西南一号门、二号门处，根据现场面积计划安装集装箱板房不超过十五组，分三种类型：L住宿集装箱板房，规格3m*6m;2.功能房（男女卫生间），规格2.5m*6m;3.值班功能房（在中间适合位置做隔断），规格3m*6mo所有集装箱板房需将暖气、强电、弱电、给排水按指定位置安装到位，其他功能及技术参数需满足使用需求。二、基础工程要求：1 .原有地基保持现状，平整场地（含挖土或用石子填平）,将3处计划安置点地面硬化，原房屋基础浇筑不低于8cm厚度的混凝土，面积约400平方米，另需将拆除后房屋前后人行通道浇筑与新浇筑的混凝土持平，集装箱板房内铺设600mm*600mm玻化防滑瓷砖。在其基础上铺设供暖管线覆盖混凝土垫层，并按房间尺寸在适当位置预留供暖接口安装集装箱板房以保证房间采暖需求。箱体外过道敷设一条雨水沟并接驳至雨水井。2 .功能房（男女卫生间）预埋PVC管道与原有下水管线对接，给水管路与原有自来水阀门对接。3 .在现有两路5*6平方的电缆基础上安装两套综合配电箱，满足所有房间供电需求。三、为满足住宿集装箱板房的使用需求，需在每间住宿集装箱板房内配置如下设备：1.暖气1组；2.五孔插座8个（高度与上下铺匹配且符合相关电力安全标准要求）；3.空调16A专用插座1个;4.LED管灯2套。四、功能房（男女卫生间）配置如下：A.功能房（男卫生间）1.如厕设备设施若干，中间有隔断板；2.一组空调管接口预留；3.入口附近地漏1个；4,热水器防水插座2个；5.排风扇1个；6.暖气片1组；7.防水灯2套；8.蹲位间安装隔板；9.预留一套洗衣槽上下水及水龙头。B.功能房（女卫生间，安装在整体箱体区最外侧）1.如厕设备设施若干，中间有隔断；2.一组空调管接口预留；3.入口附近地漏1个；4.热水器防水安全插座2个;5.排风扇1个；6.暖气片1组；7.防水灯2套；8.蹲位间安装隔板；9.预留一套洗衣槽上下水及水龙头。五、值班功能房1.休息室和值班室（中间联通）；2.防盗门2橙及隔断门1樟；3.暖气2组；4.LED管灯3套；5.五孔插座8个；6.空调独立16A插座2个。六、项目施工图纸2套，竣工图2套及电子版。七、集装箱板房技术参数明细规格：6055mm×2990mm×2896mm侧板75mm彩钢复合板，彩钢板厚度0.5mm顶板镀锌瓦楞单板焊接厚度1.5mm5ftS80*160*4墙面、顶棚：玻璃丝桶卷毡IOomm保温十0.4mm条型吊顶彩钢扣板门：钢质套装门窗：；（5÷9+5）断桥铝合金中空白玻带防盗格栅带金刚纱窗
