建筑项目工程防雷接地装置安装技术交底.docx

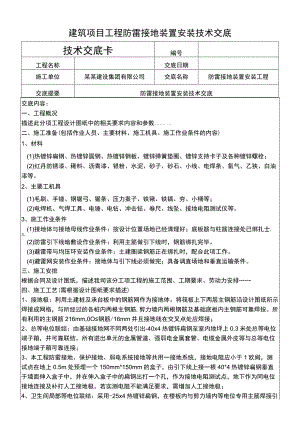

建筑项目工程防雷接地装置安装技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称防雷接地装置安装工程交底提要防雷接地装置安装技术交底交底内容：一、工程概况描述此分项工程设计图纸中的相关要求内容和参数.二、施工准备(包括作业人员、主要材料、施工机具、施工作业条件的内容)1、材料(1)热镀锌扁钢、热镀锌圆钢、热镀锌钢板、镀锌弹簧垫圈、镀锌支持卡子及各种镀锌螺栓；(2)红丹防锈漆、稀料、沥青漆、银粉、水泥、砂子、砂石、小线、电焊条、氧气、乙狭、白油漆等。2、主要工机具(1)毛刷、手锤、钢锯弓、锯条、压力案子、铁锹、铁镐、夯、小桶等；(2)电焊机、气焊工具、电锤、电钻、冲击钻、卷尺、线坠、接地电阻测试仪等。3、施工作业条件(1)接地体与接地母线作业条件：按设计位置场地已经清理好；底板筋与柱筋连接处已绑扎士.兀，(2)防雷引下线暗敷设作业条件：利用主筋做引下线时，钢筋绑扎完毕。(3)避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合此项工作。(4)避雷网安装作业条件：接地体与引下线必须做完；具备调直场地和垂直运输条件。三、施工安排根据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、劳动力安排四、施工工艺(需根据设计图纸要求描述)1、接地极：利用土建桩及承台板中的钢筋网作为接地体。将筏板上下两层主钢筋沿设计图纸所示焊接成网格，与所经过的各桩内两根主钢筋,剪力墙内两根钢筋及基础底板内主钢筋可靠焊按。所有利用的主钢筋216mm,0O钢筋/16mm并且接地线在交叉点处应焊接；2、总等电位联结：由基础接地网不同两处引出-40x4热镀锌扁钢至室内地坪上0.3米处总等电位端子箱，并可靠联结。所有进出单元的金属管道、强弱电金属套管、电缆金属外皮等与总等电位接地端子箱可靠连接；3、本工程防雷接地、保护接地、弱电系统接地等共用一接地系统，接地电阻应小于1欧姆，测试点在地上0.5m处预埋一个150mm*150mm的盒子，由引下线上接一根40*4热镀锌扁钢垂直于墙面伸入盒子中，并在伸入盒子中的扁钢出打一个孔，作为接地电阻测试点，地下作为同电位接地连接及补打人工接地极。若实测电阻不能满足要求，需增加人工接地极；4、卫生间局部等电位联结：采用-25x4热镀锌扁钢，在楼板内与剪力墙内等电位专用主筋焊接引至局部等电位端子箱，卫生间的局部等电位联结用BVR-1x4-PC20将卫生间内所有金属管道、浴缸及插座的PE线等与其相连。此外，局部等电位联接端子箱采用-25x4热镀锌扁钢与等电位专用柱子主钢筋及楼板钢筋相联接；5、本工程年预计雷击次数0.3473次a,按一类防雷建筑考虑，建筑物的防雷装置应满足防直击雷及雷电波的侵入，并设置总等电位联结。从接地体敷设一条-40*4热镀锌扁钢至电梯井及电气竖井，应保证接地装置和接地干线的可靠连接。桥架内侧或外侧应设置一根-25*4的热镀锌扁钢作为接地用，扁钢每隔1-2米设一个¢8的接地孔，做接地用。全长不大于30m时，不少于两处于接地保护干线可靠连接，全长大于30m时，应每隔25m增加与接地保护干线的连接点，线槽与桥架的两端均应可靠接地，镀锌桥架、托盘和槽盒之间不跨接地保护联接导体时，链接板妹端不少于两个防送螺帽或防松垫圈的连接固定螺栓。避雷带和引下线可靠焊接，引下线和基础承台钢筋焊接为一整体作为接地装置，本工程采用联合接地，总接地电阻不大于1欧姆。若实测电阻不能满足要求，需增加人工基地；6、均压环：因本工程为一类防雷，均压环的设置需满足以下要求：（1）正负零开始30m内均压环的设置间隔不超6m,因本工程层高3.15米，故30m应隔层设置均压环，30m以上每层设置均压环；（2）均压环的焊接需选用建筑物外圈结构梁内两根结构钢筋作为主筋，整个贯穿焊接闭合，并与所经过的引下线主筋可靠焊接。7、建筑物四周的引下线（平面图指定）在首层高出地面0.5米处预埋接地引出端子板，平装饰柱面，以便测量接地电阻或增补接地装置用；8、优先利用室外地坪0.5米以下全部柱子基础内的钢筋网作为接地装置（连接做法同引下线），如四周无基础圈梁，在距室外地坪0.5米以下用-40*4热镀锌扁钢将四周各独立基础内主筋连接起来，不同标高的接地网必须可靠连接。9、预埋接地端子板：在等电位联结箱附近、配电房、弱电机房、水泵房、电梯机房、电梯井道底部等处预埋接地端子板，端子板采用焊接连接型或螺栓连接型，具体做法参见15D502。10、凡突出屋面的所有金属构件，如金属通风管、屋顶风机等所有金属突出物均应与避雷带可靠焊接，利用建筑物剪力墙内二根主钢筋（0Nl6mm）作为引下线，避雷带和引下线可靠焊接，引下线和基础承台钢筋焊接为一整体作为接地装置。11、室外接地凡焊接处均应刷沥青防腐。12、同一引下线部位对角主筋之间除在基础及建筑顶层做可靠连接外，每隔30米做一次可靠连接。五、质要求1、材料的规格、质量必须符合设计要求，接地装置的接地电阻值必须符合设计要求；2、接至电气设备、器具和可拆卸的其他非带电金属部位接地（接零）的分支线，必须直接与接地干线相连，严禁串联连接；3、突出屋面的金属管道或金属件必须与屋顶避雷网焊接成一个整体；4、避雷网规格尺寸和弯曲半径正确；5、支持卡子之间距离均匀，不能大于1m,支持卡子高度范围在IoCm20cm之间；6、接地、接零线截面必须符合规定，压接地线应用镀锌弹簧防松垫圈；7、所有焊接处应使焊缝平整饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊好后必须清除药皮。除混凝土外，其余焊接处必须刷防锈漆（沥青漆）进行防腐处理；8、搭接长度要求：镀锌扁钢与镀锌扁钢大于2b;镀锌圆钢与镀锌圆钢6d;镀锌圆钢与镀锌扁钢大于6d（注：b为镀锌扁钢宽度，d为镀锌圆钢直径）。扁钢搭接焊接3个棱边，圆钢焊接双面；9、所有金属部件应镀锌。操作时，注意保护镀锌层；10、一圈，两色胶带间距50mm;11、对于不同分区且结构施工作业时间间隔较长的部位，预留甩出与相邻分区的接地主筋做标记时必须采用圆钢或扁钢焊接之后立起，超出结构面50Omm以上，以便后期相邻分区防雷接地焊接施工时能准确找出主筋。12、所有圆钢及扁钢弯曲加工时，必须采用正常机械弯曲或物理弯曲，不得热弯曲，且圆钢不得加工成直角死弯。六、成品保护1、不得随意移动已经绑好的结构钢筋；2、打洞时，不应损坏建筑物的结构；3、支持卡子稳住后，不得碰撞松动；4、注意保护好土建结构及装修面和各种成品、半成品；5、预留接地线引出部分因标识，利用红色和黄色电工胶带缠绕一圈，两色胶带间距50mm。七、安全环保与绿色施工措施1、高空作业时，必须系好安全带、戴好安全帽、穿软底鞋。遇有大风、雷雨天气影响施工时，应立即停止施工。电、气焊时，应注意防火、用电安全；2、施工用工具、材料，应搁置在顺手稳妥的地方，防止坠落伤人；3、电缆及焊线不得拖在地上或绑在钢筋上，必须用木支架架空；4、电气焊接施工周边10米以内不准有易燃易爆物品；5、施工完成后剩余材料及时回收入库，废料清理干净放在项目指定位置，做到工完场清；交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
