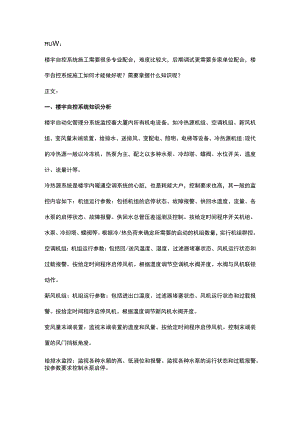

uW：楼宇自控系统施工需要很多专业配合，难度比较大，后期调试更需要多家单位配合，楼宇自控系统施工如何才能做好呢？需要掌握什么知识呢？正文：一、楼宇自控系统知识分析楼宇自动化管理分系统监控着大厦内所有机电设备，如冷热源机组、空调机组、新风机组、变风量末端装置、给排水、送排风、变配电、照明、电梯等设备。冷热源机组:现代的冷热源一般以冷冻机、热泵为主，配之以多种水泵、冷却塔、蝶阀、水位开关、温度计、流量计等。冷热源系统是楼宇内暖通空调系统的心脏，也是耗能大户，控制要求也高，其一般的监控内容如下：机组运行参数：包括机组的启停状态、故障报警、供回水温度、流量、各水泵的启停状态、故障报警。供回水总管压差遥测及控制。按给定时间程序开关机组、水泵、冷却塔、蝶阀等。根据冷/热负荷来确定所需要的启动的机组数量，实行机组群控。空调机组：机组运行参数：包括回/送风温度、湿度、过滤器堵塞状态、风机运行状态和过载报警。按给定时间程序启停风机。根据温度调节空调机水阀开度。水阀与风机联锁动作。新风机组：机组运行参数：包括进出口温度、过滤器堵塞状态、风机运行状态和过载报警。按给定时间程序启停风机。根据温度调节新风机水阀开度。变风量末端装置：监视末端装置的温度和风量。按给定时间程序启停风机。控制末端装置的风门挡板角度。给排水监控：监视各种水箱的高、低液位和报警。监视各种水泵的运行状态和过载报警。按参数要求控制水泵启停。送/排风机监控：监视送/排风机的运行状态和过载报警。按时间程序控制风机启停。变配电监视：监视高/低压电气参数，包括电压、电流、频率、有功功率、无功功率、功率因数等。监视开关柜内接触器运行状态及故障报警。监视变压器温度及故障报警。照明监控监视各照明回路的运行状态。按时间程序控制选定回路主接触器分合。电梯监视：监视各电梯运行状态及故障报警。二、楼宇自控系统施工要点BA系统施工在进场前，必须要有的几份图纸：风系统图、水系统图，电气图。这些图纸都需要跟甲方的电气工程师索要，不懂的地方联系现场空调、水、电气等施工方管理人员，寻求帮助!但是我们作为弱电工作者对于空调、水、电图稍微看懂一些才行！下面我就根据在实际施工中看图纸中什么内容呢？都从图纸中需要看什么呢？下面分别说明一下：空调风系统：包括空调风系统图，水系统图，这两张图纸是你一定要吃透的。里面有风机的数量，类型，以及水系统里面的各个阀门，传感器的安装。简单的说下，风系统里面主要有，风机，送风机、排风机，风柜，新风机，空调风柜,盘管机，这几种。安装在风机上的传感器主要有，压差开关，温度传感器，压差开关走的是开关量信号，可以用RVV的线进行辐射，温度传感器走的是模拟量的信号，所以要用RVVP的线进行敷设。空调水系统，进水管，回水管，要分清冷冻水管跟冷却水管，不过正常来说现场很好分，带有保温层的就是冷冻水，不带的直接是裸管的就是冷却水。水管的直径，要看清水管的大小DN400DN100是上啜常见的。要知道具体管径大小，方便定制设备。安装在水管上的传感器，水流开关，流量计，压力传感器,温度传感器。电动调节阀的尺寸一定要和做水的施工管理人员沟通确定尺寸,其电动调节水阀也一般由做水管的来施工！配电：电气、冷电，包括，低压电器配电图，这个图纸要吃透，每一路的控制回路，控制那方面的，是公共照明还是插座要分清。二次回路图要碰好，因为要设计到控制问题，是有源信号控制还是无源信号控制，一定要分清。水：给排水比较简单，系统图就可以，看清出集水坑的位置，给水管的位置，大小就可以。火：消防，一般在国内消防系统的风，水、电系统与弱电系统有界面分离（消防与弱电很多时候是两家公司在做所以消防问题基本不用考虑，但是施工要协调好,因为一台风机也许平时是排风但是消防时要排烟所以要2套控制思路,即；平时由BA控制，但是消防时一定要切断BA信号，由消防单独控制。总的说来，电气二次回路图一定要明确控制思路，BA所有的控制都是与电气二次回路离不开的，楼宇自控的施工秘诀就是多沟通多协调，与具有施工面的单位多交流，对你的工作进行具有极大的帮助！薛哥总结：楼宇自控系统施工方法一般需要完整做完一个项目的时候才会深有感触,光看理论可能一头雾水，做完一个项目后，再回头看理论，就是柳暗花明了！如果您在学习弱电行业知识的时遇到问题，不能解决的时候，可以咨询我！我愿意为那些刚入行的人提供一点帮助。我的微信号：81113907弱电成长俱乐部（会员群）正在招募会员，欢迎弱电工作者加入!我们的宗旨就是分享知识，共享资源，合作共赢，共同成长！微信群和QQ群同时邀请！
