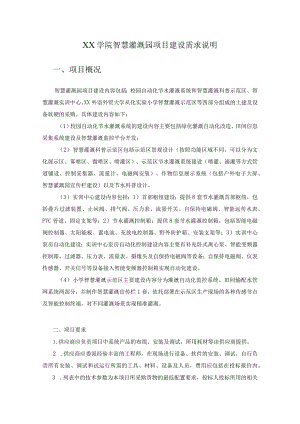

XX学院智慧灌溉园项目建设需求说明.docx

XX学院智慧灌溉园项目建设需求说明一、项目概况智慧灌溉园项目建设内容包括：校园自动化节水灌溉系统和智慧灌溉科普示范区、智慧灌溉实训中心、XX外语外贸大学从化实验小学智慧灌溉示范区等四部分组成的土建及设备软硬的采购。具体建设内容如下：（1）校园自动化节水灌溉系统的建设内容主要包括绿化灌溉自动化改造、田间信息采集系统建设及智慧灌溉监控平台开发；（2）智慧灌溉科普示范区包括示范区景观设计（按照功能区域不同，可以分为文化展示区、雾喷区、微喷区、喷灌区）、示范区节水灌溉系统建设（喷灌、滴灌等方式管道铺设、控制采集器、流量计、电磁阀安装）、作物信息展示系统（包括户外电子大屏、智慧灌溉园宣传栏建设）以及节水科普设计。（3）实训中心建设内容包括：1）首部枢纽建设：提供8套节水灌溉首部枢纽，包括叠片过滤装置、止回阀、排气阀、压力表、流量开关、自保持电磁阀、智能远传水表、PVC管道、固定支架等；2）节水灌溉控制箱：提供8套节水灌溉控制箱，包括智能电磁阀控制器、太阳能板、蓄电池、充放电控制器、野外防护箱、安装支架等；3）实训中心泵房自动化建设：实训中心泵房自动化控制建设内容主要有补充卧式离心泵、智能变频器控制箱、过滤器、压力表、流量表、摄像头及自保持电磁阀等设备；自保持电磁阀、仪表传感器、开关信号等设备接入智能变频器控制箱实现自动化建设。（4）小学智慧灌溉示范区主要建设内容分为灌溉自动化监控系统、田间输配水管网系统两部分，并制作智慧灌溉宣传栏1套，依托部署在示范区生产现场的各种传感节点及智能控制终端，对不同灌溉场景实现精准灌溉。二、项目要求1.供应商应负责项目中系统产品的布线、安装及调试，所用耗材等由供应商提供。2 .供应商应委派经验丰富的工程师，在现场进行设备、软件的安装、调试，自行负责所有安装、调试和试运行所需的工具、材料、设备及人员，费用应包括在投标报价内。3 .列表中的技术参数为本项目所采购货物的最低配置要求，投标人投标所用的相关设备其技术参数均应至少满足其最低配置要求。4 .招标文件中所列采购设备的性能技术参数及数量是本项目的基本要求，投标人应根据用户实际要求、场地等条件，自行细化设计方案（包括具体设备数量）。投标人应充分了解实际所需材料设备数量及工程量，按各自的投标方案进行设计及配置完善。供应商除按照供货清单配齐所有设备外，在施工过程中如发现要使项目实现招标要求的功能还需要增加其他设备或增加工程量的，全部由供应商负责，采购人将不为此支付任何费用。5 .供应商在施工过程中，如需对墙体和地面等作局部破损，应在施工前取得采购人的书面同意，并负责恢复原状。6 .供应商在施工过程中应采取足够的安全措施，并自行负责相关安全责任。7 .投标人应按其技术方案的实际情况对应招标文件要求逐一作出明确的应答，并详细说明。8 .供应商应负责在项目验收时将设备的全部有关产品说明书、原厂家安装手册等文档汇集成册交付设备使用单位。三、智慧节水灌溉管理平台软件功能（一）总体功能要求1、接收泵房管道监测控制站的流量、压力数据，在需要的情况下，远程开启/关闭泵房主灌溉管路。2、接收气象站上传的气象信息以及墙情站上传的墙情信息，为灌溉策略提供数据依据。3、接收图像站上传的图像信息，分析农作物长势,验证灌溉策略的合理性。4、通过网关接收各个智能阀控器的数据，并展示当前阀门状态。5、依照灌溉策略循环或者按照指令的顺序依次打开脉冲阀，完成灌溉作业后关闭对应的电磁阀。6、数据统计和数据管理。7、报表曲线。8、历史数据和历史操作查询。（二）技术指标要求1、系统安全性要求（1）可以强制设置系统用户口令有效天数,超过设置天数须重新设置口令；（2） 口令输错次数控制，系统可以设置允许口令输入错误的次数，超过允许错误次数时，系统强制要求10分钟以后才能登陆；（3）用户登录限制，可以设置是否允许相同用户在不同的电脑登录；（4）用户口令强度设置，系统可以设置口令包括字母、数字、特殊字符等三种的任意组合控制；（5）系统管理员权限控制，可以设置系统管理员除了进行系统管理以外，其他功能都不能操作；（6）锁屏功能，可以设置系统闲置一段时间后，再操作系统要重新录入口令；（7）首次登陆修改口令，强制要求系统用户第一次登陆系统后，修改口令；（8）通讯报文加密，前端和后端通讯进行加密处理；（9）门户层提供单点登录、信息发布等功能。2、业务功能需求智慧节水灌溉管理平台是为满足灌溉过程的自动化、精准化和智能化而设计,以GIS为基础，实现农田墙情、气象和作物长势的实时监测与灌溉的智能控制，保证作物在适宜的水环境中生长。因此，系统在满足智慧化灌溉核心功能需要的同时，还要从获取数据的安全性、适用性角度综合考虑，结合系统的开发难度和用户体验感，做到界面美观大方、功能齐全、操作简单、运行稳定、交互性良好。2.1 数据管理功能数据是执行智能灌溉的基础，只有掌握田间实时环境和作物信息，才能够为灌溉进行科学的指导，数据管理是智能灌溉系统必不可少的功能之一。按照数据流的传递，数据管理功能分为数据采集、数据传输和数据存储三个阶段。数据采集方面，由于作物生长状态与其生长环境有着密切的关系，数据采集需要全方位全时段的监测并记录作物生长环境变化。在时间维度上，实时性十分重要，若数据采集时间过长将会导致决策出现偏差，严重时将影响作物的长势和产量，所以数据采集时间间隔要根据不同参数的需要情况合理设置。在空间维度上，系统所需要的农田信息的覆盖范围是全方位的，包括有农田地块的土壤条件、田间小区域气象信息、种植的农作物信息以及灌区设备信息等。数据传输功能起到连接田间终端、服务器和Web前端三者之间桥梁的作用。当田间终端接收数据采集指令成功获取数据后，系统需要应用网络传输协议将所采集数据传输至服务器，再按照一定格式存储进数据库中。并通过数据库接口，实现对数据的增加、删除、更改和查询操作。数据存储方面，随着灌溉进程的推进，来自田间终端的数据将不断地采集并传输至服务器上，这些来自农田多维度信息的使用价值并不仅仅是一次性的。历史数据对于研究作物生长规律、气象变化规律、土壤条件变化都有着重要的价值。系统不能仅做少量存储而销毁之前的数据，系统需要有足够的空间对这些数据进行存储，并进行高效的管理。2.2 信息可视化功能信息可视化功能用以向用户实时全面展现当前农田状态，方便灌溉的控制和管理。一个好的可视化展示界面，能够将用户所需要的信息全面准确展示出来,并且需要有良好的交互体验。本系统的信息可视化展示需求在功能上应该具有图表展示、地图展示和实时视频监控。数据图表展示可以给用户以直观的视觉体验，表格的设计可以通过列表的形式快速查询某项属性的准确数值，折线图、柱状图等可以突出反映出数据的变化规律，在气象数据、土壤条件等时空序列变化规律上有着很好的效果。地图展示是GIS功能的体现，它需要能够显示出试验区以及智能水阀的地理位置信息，以及示范区场景三维模型。实时视频监控不同于实时获取的监测数据，其在视觉效果上更加直观，用于满足用户对示范区进行整体管控。2.3 灌溉智能控制功能灌溉智能控制功能是本系统的核心功能，要求系统在无人干预的情况下可以自行控制灌溉，能够计算所需的灌水量、灌溉时间，涉及灌溉智能判断和智能控制。灌溉的智能判断需要系统应用田间水量平衡公式、作物生长规律对所收集的农田大数据进行智能化分析。根据田间传入数据库的实时数据，判断作物环境变化确定是否进行灌溉。灌溉的智能控制是根据灌溉所确定的各项参数，计算灌溉水用量及所需灌溉时间，在灌溉方案计算完成后，向智能水阀等灌溉设施及时发布指令，实现智能灌溉控制。这项功能不仅仅要求在WindOWS服务中实现，用户需要能够在可视化管理农田信息的同时实现对所展示数据分析以及其数据背后设备的管控，因此前端平台上还应有相应灌溉指令发布功能。2.4 用户综合管理用户作为系统的使用者，也是系统单独的一部分。系统需提供包括用户注册、登录等账号管理功能。此外，系统还需对不同用户进行管理，设置不同等级的管理权限。普通用户相对于管理员来说，没有对系统本身进行更改开发的权力，而管理员权限在普通用户的权限之上，可以使用系统的全部功能的同时，可以对系统程序进行管理和维护，这样设置从某种程度上提高了系统的安全性和管理人员的可操作性。3、系统框架要求智慧节水灌溉管理平台利用物联网协同监测技术，实时监测农作物生态环境参数，设计生态、环境参数与需水量关系模型，利用智能决策技术获得农作物生长最佳需水量和灌溉时间，实现对农作物的适时精细灌溉，智慧节水灌溉管理平台包括PC端系统及移动端系统。3.1PC端系统系统功能模块划分如图1所示。智慧节水灌溉管理平台图1智能灌溉应用管理系统功能模块系统可以将各种资源使用情况进行统计分析，使相关人员及时了解整个系统的相关资源信息，通过统计分析，进行合理使用，从而达到省水节能、省工省地的效果。(1)智慧灌溉一张图智慧灌溉一张图通过驾驶舱模式实时反映灌溉区域的水泵、各电磁阀运行状态，同时将采集的各类数据形象化、直观化、具体化。以3D可视化技术为基础，构建灌溉示范区的可视化，正确显示当前试验出地理位置，并对其和智能水阀进行标注，正确加载三维模型。统一整合视频监控、设备监测等各种信息系统，对集成数据按标准进行验证，对信息进行实时更新，建成智慧灌溉的三维场景、监控等一张图，实现节水灌溉过程的全面信息化，达到提高绿化灌溉管理水平、从而提升核心竞争力的目的。(2)实时监控系统以图形用户界面的形式，实时查看电磁阀控制单元、土壤墙情监测点、灌溉水量信息、气象信息监测点及视频监测站点。田间终端设备包括有田间小型气象站一台，能够采集包括由降雨量、空气水分含量、气温、风速、风向监测装置，实时监测试验场的气象状况；土壤摘情传感器，能够采集包括土壤体积含水量、土壤温度、土壤盐分数据；智能水阀，需要按照划分地块,每块试验田设置相关设施,能够获取水阀状态;视频监控设施，能够实时获取试验田实时监控。由于所使用田间终端模块的各个传感器设备、智能灌溉设施等均由仪器生产厂家提供，并在出厂时已提供与系统间进行数据传输的接口，因此在WindowS服务中，只需要编写相关函数，调用其数据接口即可,不再需要对其硬件进行二次开发。平台的数据展示功能分为统计图、表格和视频展示等。其中图表展示需要调用Echarts插件，在HTML页面引入Echarts后可以使用其丰富的图表库，将数据进行展示。气象数据如：降雨量、气温、空气湿度等采用折线图和柱状图展示，而土壤数据中的土壤体积含水量则采用累积折线图进行展示，这样能够符合用户的常规视觉逻辑，从而大大提高用户交互感。针对土壤墙情数据，系统设计实时数据不同深度的分布图，并通过设置计时器，实现时间段内的动态展示。监控视频展示能够将灌溉示范区实时状况最为真实的展现给用户，应在灌溉示范区安装监控摄像头，利用摄像头生产厂家所提供的接口接入平台，从而在可视化平台上将监控摄像内容进行实时显示；在前端开发中，应设计相应按钮控制视频通道的切换。（3）智能灌溉智能灌溉模块是系统的核心模块，它将智能灌溉决策模型以功能函数的方式嵌入系统。该模块从功能上分为智慧灌溉计算和实时灌溉控制两部分。在灌溉实施前系统可以通过作物需水预测模型根据农田管理者所提供的种植作物的种类、种植面积、作物生长阶段、目标产量给出建议灌溉值。在种植作业过程中，在系统内部设置时钟，以固定的时间间隔采集数据，依据作物适宜土壤含水量自动进行灌溉决策，控制智能水阀实施灌溉。1）作物需水预测模型：参考作物腾发量（）是计算作物腾发量和进行灌溉预报的前提要素。针对Pemnan物8九方公式的应用局限性，利用公共天气预报可测因子及历史气象数据计算为基准，对广州站多年预报气象信息风力状况进行量化后，以样本年气象预报信息为输入因子、/7；为输出因子，建立基于BP神经网络预报模型；预测出参考作物的潜在需水量ETO,由公式ET=KCXETo计算出的灌区农作物需水量ET,KC是指充分供水条件下实际农作物蒸发蒸腾量与参考农作物蒸发蒸腾量的比值。其反映了农作物本身的生物学特性、产量水平、土壤耕作条件等对农作物需水量的影响。其因农作物种植、发育阶段和产量而异，生育初期、末期较小，中期较大。KC选用联合国粮农组织推荐的作物系数表的作物系数。通过查阅FAO的作物系数表确定广州地区的主要农作物全生育期内的作物系数。2）基于水量平衡智能灌溉决策模型：在农业生产的实际条件下，农田土壤含水量通常不能够满足作物生长发育的需求或者是土壤含水量与作物生长所需的最适宜的含水量不一致，主要表现为土壤含水量过低，不能够满足作物生长发育的需求；或者农田土壤含水量过多，也不利于作物的生长。鉴于此类现象时有发生，我们必须采取一定的措施为作物生长创造良好的土壤环境条件，一般来说主要是通过灌溉或者排水来调节土壤中的含水量，使其处于适宜作物生长的范围内。因为土壤含水量的过多或过少都不利于作物的生长，因此精确灌溉对土壤含水量进行调节时其主要目标是节水增产。根据作物生理特性及生长发育的不同阶段的需水规律，并对农田水量变化的动态过程进行分析研究，以对农田土壤含水量的调控为目标，实现对农作物适时、适量地进行灌溉，提高灌溉水的利用效率。本项目采用田间水量平衡原理，以农田土壤含水量为研究对象，结合田间土壤摘情、气象信息等完成对土壤含水量的计算从而确定为满足作物生长所需的灌水量。具体做法如下：农作物含水量设定：在农田布设土壤墙情传感器能够实时读取土壤的水分数据，确定土壤水分变化状况。随着农作物耗水，土壤根系部分的水分不断减少，当土壤水分降低到允许土壤水分下限时，开启灌溉。随着灌溉的继续，土壤水分逐渐增多，当传感器探测到土壤水分达到允许上限时停止灌溉。表1为农作物土壤含水量上下限阈值。表1农作物含水量上下限生育阶段土壤含水员上限()土康含水量下限(%)出苗一返青7060返青一拔节8555拔节一抽穗8055有效降水量的估算：有效降水量计算以日降水量为准，日降水量小于5nun,视为无效降水；日降水量530rn利用率为100机日降水量3050mm,利用率取60%；日降水量大于50mm,利用率取30机农作物灌水量计算：M=ET-P-(WO-Ws)-Wk+Ml；土壤计划湿润层取0.35m,土壤水利用量(WO-W)经分析计算，灌区统一取Im3667m2*d;随着灌溉水入渗补给，地下水位上升十分缓慢且有限，故地下水补给Wk=0。智能灌溉决策：通过获取公共天气预报的数据结合预测模型预测出潜在需水量，种植作物甘所处生长阶段，得出该阶段作物系数，及该片农田面积。根据公共天气预报及灌区小气候数据，可以预报出逐日灌水量；根据水量平衡原理，可以确定灌溉管理制度，何时需要灌水、每次灌水持续时间和间隔多长时间进行灌溉；结合开启/关闭田间电磁阀、水泵控制、管路监测，真正达到智能精细灌溉管理及决策应用。3)模型与平台耦合功能的设计实现是在Windows服务中编写相应函数，调取当前土壤体积含水量数据，与灌溉上下限做比较，当土壤体积含水量达到上限时停止灌溉，达到下限时开始灌溉。灌溉指令发布由部署在服务器端的服务发送给田间智能水阀，结合灌溉判定实现灌溉的远程智能控制。除Windows服务执行的智慧灌溉操作外，针对智能水阀设定了自定义控制的功能，目的是在农田灌溉过程中，Web前端用户在可视化平台管理农田灌溉时,可以随时对灌溉进行控制和管理。由于是用户本身发布指令，所以此处指令将直接发布到智能水阀，不需要向服务器申请，也不需要部署在计算机上，而是在执行指令时将水阀状态及时返回给服务器端数据库记录即可。(4)自动灌溉自动灌溉即对农田种植作物固定，在一段时间内执行相同的命令，实现相同的功能下使用，此操作节省人力，使施肥灌溉自动化。在任务子项中可以直观获取当前的灌溉任务包括测站状态、测站名称、阀门状态、土壤水分、采集时间、任务状态等。在轮灌组子项中将田间种植结构相同的田块设置为同一个轮灌组,并选择已经设置好的灌溉方案。在轮灌方案子项中，可以根据不同农作物设置相适应的灌溉方案。1）灌溉计划灌溉操作应能制定灌溉汁划，计划内包括灌溉组号、计划灌溉时长、单组阀号、实际灌水时长、轮灌状态等。应能修改、暂停、终止计划，还可以单个轮灌组启动、暂停、终止。还能单个阀门点选灌溉，多种灌溉方式便于用户不同需求在系统的界面当中，灌溉管理人员可以事先设定一段时间的灌水计划，系统会按照该灌溉计划自动施行灌溉。2）轮灌编制根据轮灌组名称查询对应的信息，添加轮灌组信息：点击“添加轮灌组”，填写轮灌组信息、支管，然后点击“选择支管”，查看“支管列表”，每个出地桩的支管1、2只能支持选择一个，然后点击“保持”。（5）人工灌溉人工灌溉即用户通过系统手动控制各个阀门实现灌溉的目的。手动模式适用于在灌溉情况较复杂时，通过人为的干预，达到灌溉目的。采用此种方式，需要有一定的技术专业知识作为支撑，并实现点选打开设备操作日志功能。（6）查询统计查询统计模块主要由气象信息与灌溉信息两个子模块构成；气象信息模块可以查询田间微气象站的信息，并通过图表、表格形式展示出来。（7）自动控制通过该子系统可对泵房水泵进行控制；并且能够根据水泵电流和电压监测、出水口压力和流量监测、管网分干管流量和压力监测，能够及时发现灌溉系统爆管、漏水、低压运行等不合理灌溉事件，及时通知系统维护人员，保隙灌溉系统高效运行。（8）设备管理设备管理模块实现设备新增、删除、编辑功能。在菜单栏可以显示本管理员账号里面的所有设备，在页面的上方点击“添加”按钮，可以新增项目，如传感器通道设置根据采集仪的采集通道，按顺序设置。如通道1是大气温度，点击CHl的环境要素下拉键，出现选择列表，选择大气温度即可，在CHl的定义名称输入通道名称,如：大气温度选择环境要素之后,测量范围和测量精度自动填充。有些环境要素有多种测量范围，故需要选择正确测量范围的环境要素。继电器设置：根据采集仪的继电器顺序设置平台继电器。如继电器1是控制水泵，点击Jl的环境要素下拉键，出现选择列表，选择水泵即可，在Jl的定义名称输入设备名称，如：水泵。（9）系统管理该模块包括作物系数、用户管理、权限管理功能；系统可以针对不同用户设置相对应的系统操作权限。用户管理出现本管理员账号里面的所有设备，在页面可以新增用户。点击“添加”之后，输入用户的具体信息，包括：账号、密码及用户类型（用户类型为普通用户）等，然后点击“确认”按钮，用户添加成功，点击用户的基本信息，可以对用户的各种属性进行修改，用户管理是系统安全性的一部分，系统对用户验证主要体现在登录前端平台的部分。用户登录时，需要已经在数据库注册有账户，并且需要正确匹配到用户的账号和密码。模块设计实现功能为在用户输入正确用户名和密码时能够成功登录前端平台主界面，用户名与密码不匹配时，则用户无法登录，并弹框提示。权限管理：点击用户的设备分配，可以将添加的设备分配到相应的用户中，左边是本用户未添加的设备，右边是本用户已有设备，在选择正确的设备后，点击“一”或“一”来对此用户进行设备的分配和移除。3.2 移动终端系统（APP）移动终端系统方便管理人员通过手机等移动终端设备随时随地查看系统信息，远程操作相关设备。移动终端系统包括实时监控、人工灌溉、自动灌溉、系统管理功能。实时监控：登陆账号之后，进入设备首页，可以查看实时状态，包括设备数据及数据更新时间，可以查看设备ID、站点名称和刷新时间，还可以上传现场设备图片，也可以查看摄像头实时视频显示。点击“视频详情”的下拉栏，出现摄像头界面，点击播放按钮，即可查看摄像头拍摄的画面，若该摄像头是球型摄像机，还可以通过云台操作摄像机旋转。点击单个站点，进入统计界面，可以按照图形或表格的形式显示历史数据。人工灌溉、自动灌溉、系统管理功能同PC端一样。3.3 监控方式(1)手机APP控制用户可以通过手机APP接收所需信息推送，查看实时数据、历史数据，并能实现远程灌溉管理操作。(2) PC端控制用户可以通过电脑、平板等终端登录灌溉云平台实时查看灌溉情况，并根据数据控制灌溉等设施的开启和关闭，灌溉过程中用户可以通过视频实时了解灌溉现场。4、其他要求协助学校通过国家信息安全等级保护测评，符合国家相关法规和信息系统等级保护制度要求；协助学校完成数据对接工作，将系统和学校智慧校园平台进行整合集成，包括身份认证系统集成、数据中心集成、企业微信集成；应符合学校数据标准，并向学校提供软件数据字典和必要的数据视图；系统运维服务管理,包括系统维护、资讯更新以及功能优化。四、采购清单及技术规格、参数及要求：序号设备名称数量单位规格、技术参数1变频器1台最高频率：15KW/3-38Ov矢量控制：0500Hz;V/F控制：0"500Hz;载波频率：0.8kHz12kHz;可根据温度特性，自动调整载波频率；输入频率分辨率：数字设定：0.01Hz；模拟设定：最高频率X0.025%；控制方式：开环矢量控制(SVC)；闭环矢量控$0(FVC)；V/F控制：启动转矩；G型机：0.5Hz150%(SVC)；P型机：0.5Hz100%;调速范围：1：100(SVC)；稳速精度:±0.5%(SVC)；转矩控制精度：±5%(FVC)；过载能力：G型机：150%额定电流60s；180%额定电流3s；P型机：120%额定电流60s；150%额定电流3s；转矩提升：自动转矩提升;手动转矩提升0.1%30.0%2智能控制器14可编程设定多种泵工作方式，最多可拖拖五台泵(1变频+4台工频)；参数调整和设定具有密码锁定及保护功能；采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；可接无源远传压力表、有源电压及电流型压力变送器；(TlOV输出控制频率电压为DC0-10V,也可设定为DC0-5V；具有压力传感器零点和满度补偿功能；具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；具有第二压力（消防压力）设定和控制功能；具有缺水自动检测保护功能和外部输入停机保护功能；系统补水控制时，具有超压自动泄水设定和控制功能；具有供水附属小泵控制功能，可设定小泵变频或工频模式；具有定时自动开、关机控制功能；具有小流量水泵睡眠控制功能；具有手操器功能，可手动调节输出电压来控制变频器的频率；可代替电接点压力表进行上、下限压力控制；具有分时分压供水控制功能，最多有六段时间控制；具有上限保护压力控制功能，超压自动停泵。3断路器2只16/63A/3-380V,具备短路保护，过流保护功能4防雷器1只50KA/380V,圆盘石墨电极，特氟纶隔环火花间隙放电，性能稳定。密封设计结构，无外泄电弧产生，高雷电放电能力，10350us冲击，ns级响应速度。35rn导轨安装，标准模块化设计。5开关电源1只100W/24V,交流输入电压（AC）：100264V（实际输入电压范围：90264V）；交流输入频率：4763Hz;输出稳定度：1%;负载调整率：1%典型值；输出电压微调范围：±10%（额定输出电压）；纹波及噪声：Wl%峰值（IOomVpp典型值）；过电压保护：110%140%（保护模式：关断输出电压，异常消除后，自动回复）；过载保护：110%160%（保护模式:关断输出电压，异常消除后，自动回复）；6漏电保护器1只30mA380V,额定绝缘电压Ui：（V）250（相对地）/500（相对相）工作电压Ugmax：1P+N,2P（V）230AC3P,3P+N,4P（V）400AC；额定冲击耐受电压：Uimp（l.2/50）（KA）4介电测试电压：2kV（50/60HZ,1分钟）；隔离功能：具备；污染等级：2；脱扣形式：热磁脱扣；7指示灯10只红/绿/白220V,防尘防水，符合国标要求8按钮10只红/绿/220V,防尘防水，符合国标要求9端子排100位纯铜50A,符合国标要求10标示牌10只PVC背胶,尺寸20*40*211电源线25米阻燃4*4mm2,符合国标要求12控制线50米带屏蔽4*L5mm2,符合国标要求13304不锈钢箱体1台304不锈钢，600*800*25OnIm14管道50米镀锌钢管DN80改造，含切割，焊接，吊装，承压1.OMpa15智能远程水表1DN80/24VDC,机械式，带485输出功能，防水户外型、水表压力等级为MAPlO16智能数显压力表2台0.l-1.6Mpa,RS485通讯17管道压力开关20.3-1.OMpa可调节18流量开关2台DN80,流量感应开关，管道式，无源开关量19无线采集控制器1台设备基本功能：设备具有水雨情信息、图像信息、设备状态信息在线监测功能、具有定时自报、超限加报、人工置数、远程召测、远程配置、多中心数据传输以及APN虚拟专网支持等功能；可接入的传感器：翻斗式雨量计、雷达水位计、CMOS高清摄像头，并支持流量计、压力式水位计等智能传感器接入；供电方式：DC12V；配置接口：R供32接口、WlFl接口；工作环境：温度：-2060；湿度：95%（无凝结）；静态功耗：工作电流：小于30MA12V（含通讯模块）；值守电流：小于7MA12V（不含通讯模块）；传感器接口：脉冲接口、模拟量接口、RS-485接口、RS-232接口；防护等级：大于IP65；支持远程配置、远程程序升级、远程复位及远程召测功能；支持手机本地配置及数据下载功能。防雷等级：接口具有4KV防雷能力；抗干扰等级：可在电磁干扰器25CM内正常工作；存储容量：存储容量大于256M（可存储10年以上数据信息）。通讯规约：满足水利部水资源监控数据传输规约的47个功能码符合性检测；20485信号分路器3台接口：符合ElARS-485、RS-232标准；RS-485信号：T/R+、T/R-；RS-232信号：RXD,TXD,GND；工作方式：支持异步传输，点对点或多点，2线半双工；波特率：300115.2Kbps,自动侦测串口信号速率；方向控制：自动判别和控制数据传输方向；中继距离：5000米；防雷保护：RS-485输出提供1500W的防雷保护；指示灯：具备电源及数据流量指示灯，可参考判断故障类型；静电保护：15Kv静电保护；光电隔离：隔离电压2.5KVnnSo21电线100O米RVVP4*1.5mm222线管1000米DN32PVC,壁厚1.9mm23无线采集控制器100只设备基本功能：设备具有水雨情信息、图像信息、设备状态信息在线监测功能、具有定时自报、超限加报、人工置数、远程召测、远程配置、多中心数据传输以及APN虚拟专网支持等功能；可接入的传感器：翻斗式雨量计、雷达水位计、CMOS高清摄像头，并支持流量计、压力式水位计等智能传感器接入；供电方式：DC12V；配置接口：R供32接口、WIFl接口；工作环境：温度：-20°C60；湿度：95%（无凝结）；静态功耗：工作电流：小于30MA12V（含通讯模块）；值守电流：小于7MA12V（不含通讯模块）；传感器接口：脉冲接口、模拟量接口、RS-485接口、RS-232接口；防护等级：大于IP65；支持远程配置、远程程序升级、远程复位及远程召测功能；支持手机本地配置及数据下载功能。防雷等级：接口具有4KV防雷能力；抗干扰等级：可在电磁干扰器25CM内正常工作；存储容量：存储容量大于256M（可存储10年以上数据信息）。通讯规约：满足水利部水资源监控数据传输规约的47个功能码符合性检测；24物联网卡100张运营商网络，50M/月服务期：3年25自保持电磁阀100只口径大小：DN50适用压力：0、L6MPa适用温度：-20+350oC电源电压：DC6VDC24V响应时间：50120毫秒通电时间：脉冲电源13秒26电磁阀保护罩100只颜色：黑色应用场景：草坪自动灌溉系统抗压强度：1.0MPa重量：0.6-7KG27智能远程水表2只DN80/24VDC,机械式，带485输出功能，防水户外型、水表压力等级为MAPlO28流量开关2只DN80,流量感应开关，管道式，无源开关量29室外保护箱100只304不锈钢定制,300*400*150mm,制作前须按用户需求提供最终设计方案，用户确认后方可实施。30保护箱支架100只304不锈钢定制，dn50,1米，制作前须按用户需求提供最终设计方案，用户确认后方可实施。31太阳能板100块峰值功率(Pmax)：30W；峰值电压(Vmp):17.2V；开路电压(Voc)：21.6V；电池片转换效率：13.7%。32蓄电池100块免维护蓄电池：24Ah12VDC;安全性能：正常使用下无电解液漏出，无电池膨胀及破裂；放电性能：放电电压平稳，放电平台平缓；耐震动性：完全充电状态的电池完全固定，以4mm的振幅，16.7HZ的频率震动1小时，无漏液，无电池膨胀及破裂，开路电压正常。33充放电控制器100块最大充电电流(50C)：20A；最大负载电流(50)：20A；系统电压：12/24VDC；最大自损耗：4mA；最终充电电压：13.7V；过放保护值：11.1V(SOC=30%)；过放恢复值：12.6V(S0C=50%)O34堵头30个PPR/DN8035手阀20个PPR/DN8036手阀110个PPR/DN3237活接216个PPR/DN8038喷头150个DN3239土壤墙情传感器4个测量范围：0100%分辨率：0.1%准确度：±3%接口：485符合GB/T28418-2012土壤水分(墙情)监测仪器基本技术条件；40保护罩4只颜色：黑色应用场景：草坪自动灌溉系统抗压强度：1.0MPa重量：0.6-7KG41信号线400米RVVP4*1.5mm242线管400米DN32PVC,壁厚1.9mm43无线高清球机3台产品功能：红外灯；有效像素：2200万；最低照度彩色：0.005Ix,黑白：0.0005Ix,最大亮度鉴别等级（灰度等级）不小于11级；宽动态:120dB；内置红外与白光补光灯；红外补光距离不小于80米；设备可通过无线接入；云台定位准确度小于等于0.1°最大亮度鉴别等级应11级；摄像机宜具有宽动态能力，具有宽动态能力的摄像机其宽动态能力综合评价得分应80。支持3D定位,通过IE浏览器圈定监视画面中或全景预览图中的任意区域,在旋转角度范围允许的条件下，可将该区域处于屏幕中心位置并对该区域进行放大或缩小；当使用环境实际色温在280OK100OOK范国内变化时应能自动调整白平衡，使输出图像准确重现出观察场景的实际色彩；44高速率SD卡3张128G45物联网卡3张运营商网络，10G/月服务期：3年46电源适配器3套24V供电，与球机适配47球机安装支架3套球机配套支架48监控立杆3套3米立杆，含安装3米立杆，镀锌钢管，基础50*50*100厘米，混泥土浇筑含安装49地笼及避雷针3套与监控立杆配套50配电箱3只304不锈钢定制,300*400*150mm51电线1500米RVVP4*1.5m252网线1500米超五类双屏蔽网线53线管1500米DN32PVC,壁厚L9mm54工作站1套CPU型号：17-12700CPU核心数：八核三级缓存：16MB速度:2.9GHz内存：16GDDR3,显卡类型独立显卡：RTX3060固态硬盘：1T,显示器：屏幕尺寸：23.8英寸分辨率：1920*1080屏幕刷新率:75Hz面板：VA接口：HDMI,VGA,音频/耳机输出屏幕比例：16:955数据接收软件开发1套开发数据接收软件，通过不同的通讯方式来接收各种监测设备（水情、墙情、视频等）采集的数据报文，然后再根据行业标准协议来对报文进行解析，得出监测设备的采集值，存储到综合数据库中，同时也可以对监测设备进行配置。56综合数据库开发1套开发智慧节水灌溉综合数据库，包括逻辑设计、物理设计、建立数据库表等工作，用来存储业务数据、水量监测数据、土壤墙情数据、气象数据、视频监控数据及控制数据。具体要求如下：（1）分类管理和存储数据；（2）分类存储各监测系统采集数据和历史数据，各子系统均通过网络直接将数据存入云服务器中；（3）数据库服务器实时备份数据，并定期将数据备份到网络存储系统中；（4）数据网络存储系统至少存储数据三年以上，数据库服务器至少存储数据一年以上；（5）提供数据安全的管理手段；（6）整合现有气象站的相关数据。57智慧节水灌溉管理平台1套可通过智慧节水灌溉管理平台实现农作物生长环境信息采集和控制响应、灌溉系统控制、数据计算和管理等功能，学生可以通过WEB端、移动端对平台进行访问和控制，从理论和实践方面加深对物联网基础的理解。平台部署要求：1.部署在云平台-按照权限设置总务中心、实训室的账号，分别实现对自动灌溉全域及示范区灌溉控制；2.同时部署在校内服务器上实现供教师、学生教学实训所用。模块功能具体包括：1.智慧灌溉一张图：可让学生智慧灌溉一张图通过驾驶舱模式实时反映校园及示范区的水泵、各电磁阀运行状态，同时将采集的各类数据形象化、直观化、具体化；2.实时监控模块：系统以图形界面的形式，让学生直观实时查看电磁阀控制单元、土壤墉情监测点、灌溉水量信息、气象信息监测点及视频监测站点；3.智能灌溉模块：供学校师生开展科技研发等实训课题，智能灌溉是系统根据农作物需水预测模型、农作物生长阶段及对应作物系数计算出作物需水量，结合土壤墙情阈值、农作物需水量、田块面积来实现智能灌溉；当系统检测到农作物需要灌溉，系统会自动判断作物灌溉水量、土壤墙情阈值来开启电磁阀；当管道流量计监测到水量达到作物灌溉水量就关闭电磁阀；4.自
