一种井盖被盗安全警示装置.docx

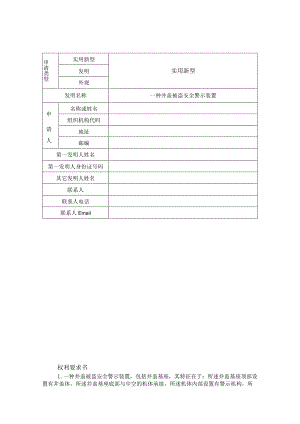

申请类型实用新型实用新型发明外观发明名称一种井盖被盗安全警示装置申名称或姓名组织机构代码请地址人邮编第一发明人姓名第一发明人身份证号码其它发明人姓名联系人联系人电话联系人Email权利要求书1.一种井盖被盗安全警示装置，包括井盖基座，其特征在于：所述井盖基座顶部设置有井盖体，所述井盖基座底部与中空的机体承接，所述机体内部设置有警示机构，所述警示机构包括一端固定的若干弹簧，所述弹簧另一端连接有若干警示杆，所述警示杆一端与机体钱接，钱接端设置有开关，所述警示杆另一端与井盖体底部接触，所述警示杆上设置有反光装置。2 .根据权利要求1所述的井盖被盗安全警示装置，其特征在于：所述警示杆内部设置有通过防水电线电性连接的开关、五彩LED灯和电池。3 .根据权利要求1所述的井盖被盗安全警示装置，其特征在于：所述井盖体为圆形，所述警示杆长度为井盖体的半径。4 .根据权利要求1所述的井盖被盗安全警示装置，其特征在于：所述反光装置为沿若干警示杆绕圈分布的反光条带。5 .根据权利要求1所述的井盖被盗安全警示装置，其特征在于：所述警示杆在不工作状态下的固定端与水平面的最大夹角为75°,所述开关的接通角度为75°90°O6 .根据权利要求1所述的井盖被盗安全警示装置，其特征在于：所述警示杆数量为48根，所述警示杆由高强度塑料材料制成。7 .根据权利要求4所述的井盖被盗安全警示装置，其特征在于：所述反光条带长度满足警示杆翘起后能自然伸展。&根据权利要求1所述的井盖被盗安全警示装置，其特征在于：所述弹簧满足长期受力拉伸后撤销拉力能恢复原长度。说明书摘要本实用新型涉及一种井盖被盗安全警示装置，包括井盖基座，所述井盖基座顶部设置有井盖体，所述井盖基座底部与中空的机体承接，所述机体内部设置有警示机构，所述警示机构包括一端固定的若干弹簧，所述弹簧另一端连接有若干警示杆，所述警示杆一端与机体钱接，钱接端设置有开关，所述警示杆另一端与井盖体底部接触，所述警示杆上设置有反光装置。本实用新型能在井盖被盗后自动进入工作状态，在井道口围上一圈反光条带，并通过警示杆上的五彩LED灯提醒行人车辆注意安全，该装置结构简单，成本便宜，维护方便，且自动触发，更好的保隙了人们的出行安全，适合大规模推广应用。说明书一种井盖被盗安全警示装置技术领域本实用新型涉及市政设施技术领域，是一种井盖被盗安全警示装置。背景技术井盖属于城市公共设施，在我们身边随处可见，遍布大街小巷。但是由于井盖管理并不全面，井盖经常被盗或是人为的移动，使原本应该盖住井道的井盖不在原来的位置上面，又没能及时放置警示标志或是重新补上井盖，这时候井盖伤人甚至吞人事件就会频繁发生。另外，因为井盖的丢失，也会给各种车辆造成损坏，引发各种交通安全事故。当前，对于井盖丢失都集中在研究井盖防盗上面，可以比较快的知道井盖丢失的信息，但是从得到井盖被盗的信息到补上新的井盖这段时间还是很有可能发上事故，因此，急需一种在井盖被盗后能立即自动给行人车辆提供安全警示的装置。实用新型内容本实用新型的目的是针对以上不足之处，提供了一种能在井盖被盗后自动快速的进行安全警示，防止井盖伤人事件，保障行人和车辆的交通安全的井盖被盗安全警示装置。本实用新型解决技术问题所采用的方案是，一种井盖被盗安全警示装置，包括井盖基座，所述井盖基座顶部设置有井盖体，所述井盖基座底部与中空的机体承接，所述机体内部设置有警示机构，所述警示机构包括一端固定的若干弹簧，所述弹簧另一端连接有若干警示杆，所述警示杆一端与机体较接，较接端设置有开关，所述警示杆另一端与井盖体底部接触，所述警示杆上设置有反光装置。进一步的，所述警示杆内部设置有通过防水电线电性连接的开关、五彩LED灯和电池。进一步的，所述井盖体为圆形，所述警示杆长度为井盖体的半径。进一步的，所述反光装置为沿若干警示杆绕圈分布的反光条带。进一步的，所述警示杆在不工作状态下的固定端与水平面的最大夹角为75°,所述开关的接通角度为75°90°。进一步的，所述警示杆数量为48根，所述警示杆由高强度塑料材料制成。进一步的，所述反光条带长度满足警示杆翘起后能自然伸展。进一步的，所述弹簧满足长期受力拉伸后撤销拉力能恢复原长度。与现有技术相比，本实用新型具有以下有益效果：（1）该实用新型结构简单,成本便宜，维护方便，且自动触发，能在井盖被盗后第一时间进行安全警示，降低事故发生的可能；（2）该装置在工作状态下警示杆与反光条带能绕着井道口围成一圈，且具有一定高度，警示效果显著；（3）由于警示杆上装有五彩LED灯，连接着反光条带，能在黑暗的环境中进行安全警示作用；（4）该装置不会污染环境，不会影响井盖的正常工作，更好的保障了人们的出行安全，适合大规模推广应用。附图说明下面结合附图对本实用新型专利进一步说明。图1为该实用新型的结构剖视图；图2为该实用新型的俯视图；图3为警示杆结构剖视图；图4为实用新型的工作状态示意图；图中：1-井盖体；2-井盖基座；3-警示杆；4-弹簧；5-开关；6-反光条带；7-五彩LED灯；8-电池；9-机体。具体实施方式下面结合附图和具体实施方式对本实用新型进一步说明。如图14所示，一种井盖被盗安全警示装置，包括井盖基座2,所述井盖基座2顶部设置有井盖体L所述井盖基座2底部与中空的机体9承接，所述机体9内部设置有警示机构，所述警示机构包括一端固定的若干弹簧4,所述弹簧4另一端连接有若干警示杆3,所述警示杆3一端与机体9钱接，钱接端设置有开关5,所述警示杆3另一端与井盖体1底部接触，所述警示杆3上设置有反光装置。在本实施例中，所述警示杆3内部设置有通过防水电线电性连接的开关5、五彩LED灯7和电池8。在本实施例中，所述井盖体1为圆形,所述警示杆3长度为井盖体1的半径。在本实施例中，所述反光装置为沿若干警示杆3绕圈分布的反光条带6o在本实施例中，所述警示杆3在不工作状态下的固定端与水平面的夹角为75°,所述开关5的接通角度为75°-90oO在本实施例中，所述警示杆3数量为48根，所述警示杆3由高强度塑料材料制成。在本实施例中，所述反光条带6长度满足警示杆3翘起后能自然伸展。在本实施例中，所述弹簧4满足长期受力拉伸后撤销拉力能恢复原长度。具体实施过程：（1）在安装该装置前，先清除井盖内壁和井盖基座2安装区域的表面，用钢刷刷掉表面的杂质；（2）沿井盖基座2均匀布置弹簧4、警示杆3,用螺栓把弹簧4,警示杆3固定在相应区域，锁紧后对螺栓进行防水处理；（3）用反光条带6把警示杆3连接起来，应留有足够的长度，以便警示杆3翘起撑开后能自然伸展；（4）把警示杆3下压，弹簧4拉伸，盖上井盖体L完成该装置的施工。在步骤（2）中，警示杆3装好电池8后测试电路是否能够连通，测试五彩1.ED7灯能否正常发光工作。在步骤（4）中，弹簧4弹力应适中，能够在井盖体1自重的压力下处于拉伸状态，拿掉井盖体1后能够恢复原长。上列较佳实施例，对本实用新型的目的、技术方案和优点进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。图2图4
