三维 X 射线显微镜.docx

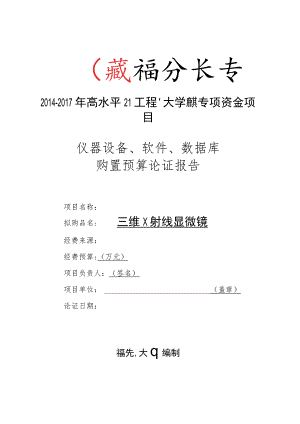

（藏福分长专2014-2017年高水平21工程'大学麒专项资金项目仪器设备、软件、数据库购置预算论证报告项目名称：拟购品名:三维X射线显微镜经费来源：经费预算:（万元）项目负责人：（签名）项目单位：（盖章）论证日期：福先,大q编制说明1.本报告仅限于2014-2017年福州大学高水平“211工程”大学建设专项资金项目经费预算论证使用，不作其它用途。2,仪器设备、软件和数据库购置预算论证是福州大学高水平“211工程”大学建设专项严格预算执行、提高项目竞争力和提升项目建设质量、水平和效益的重要环节，各项目单位务必严谨、认真对待。3 .论证报告分拟购理由、拟购选型、运行条件与资金筹措等方面填报、预算论证。缺一项论证，不能批准执行。4 .拟列入购置预算清单的单价在人民币10万元（含）以上的仪器设备、软件和数据库（含单台件、成套或配套），均需填此表组织论证。5 .单价在人民币10万元（含）至40万元（不含）以下的仪器设备、软件和数据库，由项目自主论证。6 .单价40万元（含）以上人民币的仪器设备、软件和数据库，经设备、软件管理部门和纪委监审部门同意，可由项目所在学院教授委员会（学术委员会）自主组织论证；直属单位自主组织5或7位校内专家论证。7 .本报告是2014-2017年福州大学高水平“211工程”大学建设专项资金项目的重要支撑材料，作为项目可行性论证报告的附件上报。8 .下表可以根据需要进行拉伸填写，填报内容也可以另附纸。2014-2017年福州大学高水平“211工程”大学建设专项资金项目仪器设备、软件、数据库购置预算论证报告一、仪器设备（软件、数据库等）拟购理由论证拟购品名三维X射线显微镜项目预算拟购排序缓急程度：急需（J）;可缓（）；可换（）；其它二选项依据J项目用途（可多选）教学（）；科研（J）;对外服务（）；更新（）；开发（J）;选项裱据：X射线CT成像技术自上世纪六十年代首先在医疗诊断领域应用以来,在成像原理、重建算法和技术装备等方面都取得了巨大的进步。该技术与其他成像手段如SEM/TEM与AFM/STM相比,其特点是能够对检测对象实现三维透视成像,而非表面成像,因此更具有应用前景。X射线三维显微镜（显微CT）是目前发展最热门、成长最快的CT成像技术门类之一,在微纳制造技术、新材料以及电子科学等领域起着十分重要的作用并得到广泛的应用。X射线三维显微镜能够以亚微米的细节分辨能力对被检测对象内部结构进行无损的三维成像,是一种新型的检测设备。X射线显微镜（XRM）的性能，能够为各种不同的样品和研究环境提供灵活的3D成像解决方案。应用范围广，从软质复合材料内的裂缝成像到钢铁孔隙度测量，都只需要用一个系统就能完成。通过改变条件如拉伸、压缩、气体、氧化性、润湿性及温度变化下的成像进行原位研究。还可以对与真空和带电离子束不相容的材料进行成像。提供光学显微镜,SEM和AFM等二维表面成像方法无法观察到的深层次微结构。进行长距离原位成像实验时，仍能保持高分辨率，使用各种原位设备可以让您研究多种样品尺寸和形状。了解在无损X射线环境下改变条件随时间变化的影响。通过高分辨率和高衬度对染色和未染色的软硬组织进行探索。定量分析骨形态学中骨细胞的属性，映射神经网络，血管的研究，并了解生物结构的发展。表征和定量分析孔隙结构和连通性、了解孔隙度和渗透率、矿物解离分析效率，研究储碳过程的有效性。执行原位多相流研究。通过研究材料在不同条件和时间下的效应，体验显微组织最准确的3D亚微米成像。承担项目具体任务表征和定量分析孔隙结构和连通性、了解孔隙度和渗透率、矿物解离分析效率，研究储碳过程的有效性。执行原位多相流研究。通过研究材料在不同条件和时间下的效应，体验显微组织最准确的3D亚微米成像。X射线三维显微镜能够以亚微米的细节分辨能力对被检测对象内部结构进行无损的三维成像,为课题研究的混凝土的微观结构提供重要的数据支持。工作量预测5小时/天X6天/周X45周/年二1350小时预期效益可有助于申请有关混凝土性能研究方面的国家自然科学基金和相应的省级基金，还可以有助于申请有关环保新材料设计方面的省级重大项目。共享方案福州大学其他学科预计使用500小时/年；（预计开机每次20机时*5人次*5次其他学科需求二500小时）。福建省其他高校预计使用500小时/年。（预计开机每次20机时*5人次*5次其他高校需求二500小时）。风险分析其它拟购原因附件二、仪器设备（软件、数据库等）拟购选型论证项目对设备/软件的要求主要配置三维X射线显微镜主机配套：工作站主要性能性能超越微米CT,突破了过去科学研究中使用平板系统的局限。传统断层扫描依赖于单级几何放大，拥有在长工作距离下优化的分辨率、衬度和高分辨检测系统，并采用了基于同步口径光学元件的独特的两级放大技术，大工作距离下的高分辨率（RaaD）特性，实现了在实验室中对各种类型和尺寸的样品和多种应用进行前所未有的探索。无损X射线和灵活的多尺度范围成像功能可以对同一样品进行大范围的多倍率成像。作为业内领先的4D/原位解决方案，可以对原始环境下的材料微结构，以及随时间的演化进行独特的表征。可选配的套件通过优化设置和操作，操作极为简便，同时缩短了获得结果的时间，并支持原位辅助装置（如线缆和管线），实现最高的成像性能和易用性。主要指标1、无损三维成像，最大限度保护和扩展贵重样品的利用率2、使用独特的VerSa显微镜设计，实现距离射线源大工作距离的高分辨率，是原位和大体积样品成像的先决条件3、多尺度范围成像功能可以对同一样品进行大范围的多倍率成像，拥有高达07微米的真实空间分辨率，体素大小低至70纳米4、4D和原位功能提供多种原位辅助装置，适用于实际尺寸从亳米到数厘米的样品的亚微米级分辨率成像，承重可达15kg,样品尺寸最大到30Omm5、独特的双级放大构架可以轻松通过多种倍率检测系统进行导航，通过自动多点断层扫描和重复扫描进行连续运转以及快速重建6、适用于低原子序数材料和软组织的先进成像衬度解决方案7、搜索和扫描(ScouLand-ScanN)功能可实现多用户环境下的简化工作流程8、几乎无样品制备需求附属配套无其它要求无合目求市产比交符项要的场品专制造产家美国Xradia公司无竞争品牌产品品名三维X射线显微镜技术先进程度性能超越微米CT,突破了过去科学研究中使用平板系统的局限，拥有高达0.7微米的真实空间分辨率，体素大小低至70纳米质量可靠程度最新一代处于领导地位的三维X射线显微镜(XRM)解决方案，适用范围材料科学、原材料、生命科学、电子学等样品均可无损3D成像，做不同方向的研究经济合理性售后服务产商家信誉度项目适用性其它方面项目拟预算购置的意向产家产品厂家：美国Xradia公司附件三、仪器设备（软件、数据库等）运行条件和预算购置资金筹措使用论证目设的行件求项对备运条要环境条件所需空间测算、安装场地落实安装在福州大学土木工程学院水、电、气、通风、承重能力等工作条件设计和安全使用措施现有的供电能力足够满足需求，不需要另外建设供电设施。可能产生的废弃物、污染、放射物等妥善处理预案该设备使用过程中不会产生废弃物、不会产生污染各项辅助设施的安全、完备程度辅助设施齐全完备管理条件实验室与设备管理使用规范、注意事项和责任规定的制定土木工程学院派试验室专职老师负责该套系统安装后的日常保管工作，做到用前需申请，使用有记录。技术责任、维护维修、保管和使用等人员的落实、管理、使用能力培训供应商提供上门安装和培训工作，软件培训将在安装完成后，由供应商负责进行，与培训有关的内容将写进软件购置合同中。管理、设备运行条件保隙等福州大学土木工程学院所购置的仪器设备一率进行专人统一管理，由专人负责使用安全监管和日常维护。对重要设备仪器的使用均采用“先申请再使用”的原则，由实验室领导对实验方案进行审核，对设备使用进行监督，尽可能做到节约使用和长寿命使用。其它要求目购备算金措用项拟设预资筹使拟购设备预算经费的合理性、经济性（是否详细询价和做好价格可能变动性分析）已经详细询价和做好价格可能变动性分析拟购设备附件、零配件、软件配套经费及购后每年所需不低于购置费6%的运行维修费预算及来源拟购设备预算经费自筹部分预算及来源设备保修期后每年的运行消耗、维修、保养等运行费预算及来源因考虑不周全可能产生的费用预算及来源附件
