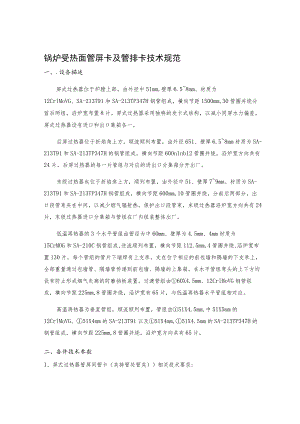

锅炉受热面管屏卡及管排卡技术规范.docx

锅炉受热面管屏卡及管排卡技术规范一、.设备描述屏式过热器位于炉膛上部，由外径中51mm,壁厚6.58mm、材质为12CrlMoVG、SA-213T91和SA-213TP347H钢管组成，横向节距1500mm,30管圈并绕分前后两组，沿炉宽布置8片。屏式过热器采用独特的发卡式结构，以减小同屏水力偏差。屏式过热器设有进口和出口集箱各一。后屏过热器位于折焰角上方，顺流顺列布置，由外径651、壁厚6.58mm材质为SA-213T91和SA-213TP347H的钢管组成，横向节距60Onlnb12管圈并绕，沿炉宽方向共有24片，后屏过热器的每一片管组与对应的进出口分集箱分开出厂。末级过热器也位于折焰角上方，顺列布置，由外径中51、壁厚79mm、材质为SA-213T91和SA-213TP347H钢管组成，横向节距600mm,10管圈并绕，分前后两部分，出口段管束夹在中间，以减少烟气辐射热，保护出口段管束，末级过热器沿炉宽方向共有24片，末级过热器进口分集箱与管组在厂内组装整体出厂。低温再热器的3个水平管组由管径为中60mm、壁厚为4.5mm、4mm材质为15CrMOG和SA-210C钢管组成,逆流顺列布置，横向节距112.5mm,4管圈并绕,沿炉宽布置130片，每个管组的管片下端焊有上支承，支在位于相应的前包墙和隔墙的下支承上，全部重量通过包墙管、隔墙管传递到前包墙、隔墙的上集箱。在水平管组弯头的上下方均设有防止形成烟气走廊的防磨挡板装置。过渡管组由60X4.5mm、12CrlMoVG钢管组成，横向节距225mm,8管圈并绕，沿炉宽有65片，与低温再热器水平管组相对应。高温再热器为垂直管组，顺流顺列布置，管组由51X4.5mm,中51X5mm的12CrlMoVG、51X4mm的SA-213T91以及51X4mm,51X4.5mm的SA-213TP347H的钢管组成，横向节距225mm,8管圈并绕，沿炉宽方向共有65片。二、备件技术参数1、屏式过热器管屏间管卡（夹持管处管夹）相关技术要求:屏式过热器参数：屏式过热器管径51、横向节距1500mm,30管圈并绕材质：稀土耐热钢NRREI250,成分中必须保证MrI含量6,N含量0.2,RE含量0.1。需求数量：36套2、屏式过热器管排卡相关技术要求：屏式过热器参数：屏式过热器管径51材质：稀土耐热钢NRREI250,成分中必须保证Mn含量6,N含量0.2,RE含量0.1。需求数量：4套3、后屏过热器管屏间管卡（夹持管处管夹）相关技术要求：后屏过热器参数：后屏过热器管径51、横向节距60Omln,12管圈并绕材质：稀土耐热钢NRREl250,成分中必须保证Mn含量6,N含量0.2,RE含量0.1需求数量：48套4、末级过热器管屏间管卡（夹持管处管夹）相关技术要求：末级过热器参数：后屏过热器管径51、横向节距60Omm,10管圈并绕材质：稀土耐热钢NRREI250,成分中必须保证Mn含量6,N含量0.2,RE含量0.1需求数量：48套5、高温再热器管屏间管卡相关技术要求:高温再热器参数：高温再热器管径51、横向节距225mm,8管圈并绕材质：稀土耐热钢NRREI250,成分中必须保证Mn含量6,N含量0.2,RE含量0.1需求数量：175套6、低温再热器梳形卡相关技术要求：低温再热器参数：低温再热器管径60,横向节距112.511)11b4管圈并绕材质：稀土耐热钢NRREl250,成分中必须保证Mn含量6,N含量0.2,RE含量0.1需求数量：280套N三、技术要求:3.6.1使用温度1300,现场加热测温观察蠕变。3.6.2拉伸性能1300oCRp0.2MPa=16,RmMPa=32,A%=40.5（实验室检验）。3.6.31300oC17MPa温度下断裂时间856/h（实验室检验）3.6.4硬度（HB）1923.6.5耐磨损耐磨系数60003.6.6卡具内表面光滑，径差0.05MMo安装时能够保证恢复管子的安装及设计间距。3.6.7销块采用材料选用（；25雨20人，厚度根据实际管间距设计制作，长度保证焊接安全可靠，能够完全避免卡具脱落造成事故。3.6.8制作必须采用全部真空系统，制作后全部做光谱检验，同时做混合金属分布分析，不得有纯金属混合不均匀现象发生，避免造成安装后脱落事故。3.6.9卡具具有耐磨损、耐腐蚀性能，断面伸长率和收缩率能满足管子自由膨胀，同时具有安全可靠的焊接性能。3.6.10卡具排列安装设计后出具安装说明书，避免因安装错误而导致管子的再损坏。
