风机叶片结冰模型联合开发及数值模拟技术规范书.docx

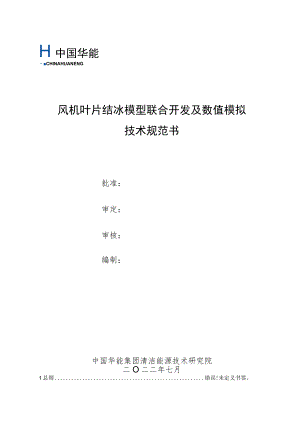

H中国华能CHINAHUANENG风机叶片结冰模型联合开发及数值模拟技术规范书批准：审定：审核：编制：中国华能集团清洁能源技术研究院二O二二年七月1总则错误!未定义书签。2资质要求错误!未定义书签。3技术服务主要研究内容错误!未定义书签。3.1 风机叶片结冰机理研究错误!未定义书签。3.2 风机叶片数值模拟研究错误!未定义书签。4进度计划错误!未定义书签。5技术要求错误!未定义书签。5.1 技术经济指标错误!未定义书签。5.2 保密及成果要求错误!未定义书签。5.3 最终验收成果错误!未定义书签。6安全要求错误!未定义书签。6.1 现场安全管理错误!未定义书签。6.2 现场文明生产要求错误!未定义书签。7竣工验收错误!未定义书签。7.1 初步验收错误!未定义书签。7.2 最终验收错误！未定义书签。1总则1.1本技术规范书的使用范围，仅限于风机叶片结冰模型开发及数值模拟技术服务项目中的课题研究、模型开发、验收相关标段。1.2投标方在本次项目中的技术服务应保证达到本技术规范书和有关最新国家和相关行业标准和规范的规定要求。1.3投标方如对本技术规范书有异议，应以书面形式明确提出，在征得招标方同意后,可对有关条文进行修改。如招标方不同意修改，仍以招标方意见为准。1.4本技术规范书所使用的标准和规范如与投标方所执行的标准和规范发生矛盾时，按较高标准执行。2资质要求详见招标公告3技术服务主要研究内容3.1风机叶片结冰模型开发为实现对叶片结冰过程的准确预测，首先从微观角度对风机叶片结冰过程进行物理建模。一般来说，结冰模型可进一步解耦为水滴运动、水滴碰撞和水滴结冰模型，这三个子模型有待建模优化：（1）建立水滴在大空间内运动的完整的受力模型，采用拉格朗日法对水滴的运动轨迹进行追踪；（2）建立水滴碰撞模型，考虑水滴与壁面碰撞后破裂或者飞溅带来的质量损失，以及对水滴收集系数的影响；（3）对比研究不同的宏观水滴结冰模型，通过实验数据验证结冰模型的准确性，选择精度较高的模型进行判别结冰状态和结冰程度。（4）完成风机叶片结冰模型及算法建立，以及算法、模型的封装工作。3.2风机叶片数值模拟研究(1)数值模拟：耦合优化后的水滴运动、水滴碰撞和结冰模型，选定某一翼型叶片和典型工况，采用CFD方法对整体叶片结冰进行数值模拟；二维模型验证算例：至少提供3个二维模型结冰验证算例，需有公开实验数据进行对比支撑。二维典型风机叶片算例：至少提供2个典型机型叶片(如NRELPhaSeVI、NREL5W)对应二维翼型的算例，每种叶片计算工况不少于18个，工况变化参数至少包括叶片半径处二维翼型截面、风速、攻角、温度。三维典型风机叶片算例：至少提供1个三维典型风机叶片结冰算例，叶片需与一致，计算工况不少于9个，工况变化参数至少包括风速、温度、结冰时间。实际风场风机叶片算例至少提供1个实际风场风机叶片结冰算例，叶片几何模型由甲方提供，计算工况不少于9个，工况变化参数至少包括风速、温度、结冰时间。(2)敏感性分析：研究不同环境工况对结冰的影响：由于结冰受到的影响因素较多，一般包括环境温度、空气湿度、水滴粒子的尺寸大小、结冰时间、气流速度、叶片翼型、叶片材质等等，分析影响因素对于叶片结冰冰形、结冰程度、叶片气动性能等参数的影响。4进度计划1、该技术服务需满足整体项目计划，该技术服务节点详见进度计划表。2、投标方提供详细的工程计划及模型清单供招标方研究实施。进度计划表:序号内容名称进度要求1风机叶片结冰机理研究联合建模技术服务合同签订后1个月内完成并交付技术报告2风机叶片数值模拟研究技术服务合同签订后1个月内完成并交付技术报告3项目验收合同签订后2个月内完成关键指标的专家论证、验收材料准备、技术报告4知识产权合同签订后3个月内完成论文发表注：可根据实际项目进度进行调整。5技术要求5.1技术经济指标招标方科技项目制定如下指标，投标方配合招标方实现如下验收指标以及验收报告的撰写：技术指标：（1）建立优化的风机结冰计算模型，结冰厚度等参数预测准确度不低于85%。（2）搭建一套完善的风机叶片结冰数值模拟和气热除冰优化设计的计算平台。成果指标：（1）提供一份技术报告；（2）发表或录用核心/EI/SCI论文1篇，并提供发表证明材料。5.2保密及成果要求（1）未经招标人同意，投标人不得将本项目涉及到的技术资料、文档外泄。（2）本项目实施过程中所形成的成果（新技术、新工艺以及论文、专利、标准等技术成果）归招标人所有。（3）投标人在模型开发过程中涉及第三方产品，若出现技术、经济或法律上的纠纷，应由投标人全面承担并全权解决，并确保不影响项目的进度。（4）因履行本项目所产生的成果及其相关的知识产权需经招标人许可后方可使用和转让。5. 3最终验收成果（1）提供所有算法、模型的说明文档和源码，完成系统模型的建立，并配合招标方进行模型调试，达到要求准确性；（2）发表或录用核心/EI/SCI论文1篇，并提供发表证明材料；（3）撰写项目验收技术报告1份。6安全要求6.1 现场安全管理6.1.1 投标方中标后（以下简称中标方）必须坚决贯彻执行党和国家及工程所在地各级人民政府，关于安全生产的一系列方针、政策、法规、条例和规定，必须采取一切必要措施和手段强化安全管理，提高安全生产水平，维持安全生产秩序，以保证现场人员和设备在安装及调试工作中的安全与健康。6.L2中标方必须贯彻执行“安全第一、预防为主、综合治理”的方针，严格执行中国华能集团公司、华能国际电力股份有限公司以及发包方有关安全生产工作的有关规定，确保人身及设备事故零目标。6.1.3由于中标方人员违反中国华能集团和发包方有关安全工作的规定、规程，造成人员伤亡和设备设施损坏事故，责任完全由中标方独立承担，造成的经济损失发包方可从应付给或将要付给中标方的款项中扣回，不足部分从履约保证金中扣除。6. 1.4中标方的负责人是本合同的安全第一责任人，必须亲自抓安全，必须建立严密的安全监察网络和有效的安全保障体系。6.1. 5中标方的工作票、动火工作票的工作负责人和签发人及许可人资格必须经发包方考试确认，工作票执行中的相关事项依据电力生产安全工作规程和发包方有关工作票的相关规定执行。6. 1.6中标方应按照发包方要求组织其人员认真听取相关人员的安全技术交底，制定出运行维护工作安全技术措施和防火防盗措施，经审核批准后方可开工。6.1. 7中标方人员在配合现场工作过程中，应按照发包方的安全技术监督与管理要求实施。6.1.8 劳动保护防护用品及安全工器具由中标方按国家规定配备齐全。6.1.9 中标方所用的安全工器具必须按国家规定报请有检验资质部门检验后方可使用。6.1.10中标方的特殊工种工作人员必须按规定持证上岗，人员技术档案应报发包方备案。6.2现场文明生产要求6.2.1中标方在现场应遵守发包方有关文明生产的文件、规定和考核办法。6.2.2中标方在现场的工作人员着装应符合电力安全工作规程和发包方有关规定要求。6.2.3中标方应采取一切合理措施，保护现场及周围的环境，避免污染或由于其设备安装维护方法的不当造成的对人员和公共财产等的危害或干扰。6.2.4系统移交前中标方应随时保持所负责安装设备的整洁与卫生，每个作业点都应做到“工完、料净、场地清”。6.2.5中标方不得随意在设备、结构、墙板、楼道上开孔或焊接临时结构，必要时须提出书面申请，经发包方批准后方可实施。6.2.6中标方应采取一切合理的预防措施，以防止其员工发生任何违法的、妨害治安的行为，并维护治安和保护现场及附近的个人或财产免遭上述行为的破坏。7竣工验收7.1初步验收投标人在测试通过后，可编制初步验收申请书和初步验收方案，初验内容应包括但不限于本技术规范中所要求的内容，及完整的各类文档资料。经招标人确认后，出具初步验收申请及方案确认书，并组织相关人员和机构，会同投标人进行项目初步验收。投标人配合招标人做好初步验收过程记录的填写，并参与初步验收并编写初步验收报告，投标人根据验收结果，完成初步验收报告。初验合格后，双方签署初步验收报告。初验不合格，投标人应立即就初验中发现的异常事件进行处理，并填写初步验收异常事件及处理报告单，直至符合招标人提出的各项要求并调试至验收合格。招标人对初步验收的认可并不解除投标人对合同规定的保证责任。7.2最终验收最终验收在模型上线稳定运行且满足关键技术经济指标后30日内进行。模型试运行结束后，投标人可向招标人提出最终验收申请书和最终验收方案，招标人签署最终验收申请和方案确认书后，投标人依据合同要求拟写终验大纲和终验标准，招标人审核后组织相关人员和机构，会同投标人进行最终验收。最终验收主要内容是对初步验收时存在的问题进行测试验收，处理完成试运行期间出现的异常情况，并对试运行期的设备状态进行总结。最终验收方式由双方协商，招标人最终予以确定。最终验收过程由招标人做好最终验收过程记录，投标人应积极配合。最终验收合格后，双方签署竣工验收报告。如有未尽事宜，双方签署项目竣工验收备忘录。
