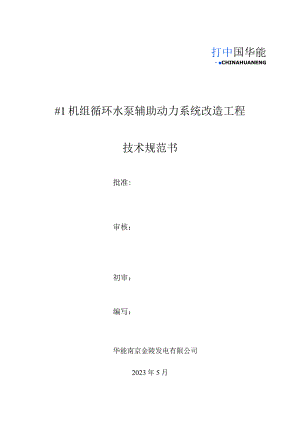

打中国华能CHINAHUANENG#1机组循环水泵辅助动力系统改造工程技术规范书批准:审核：初审：编写：华能南京金陵发电有限公司2023年5月一、总则1、本技术规范适用于华能南京金陵发电有限公司井I机组循环水泵辅助动力系统改造工程技术服务。2、本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，本项目投标方除应完成本技术规范书所规定的工作量，服务质量满足本技术规范书的标准、要求外，也须符合国家、行业有关标准、规范。3、本技术规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。4、本技术规范经投标方招标方双方确认后作为合同附件，与合同正文具有同等效力。5、投标方应将工作中涉及招标方的有关信息视为机密（除非该信息已公开发布或不属于该合同范畴），在合同终止后投标方未经招标方书面同意，仍负有继续保守机密的责任，不得将保密信息中的任何部分向任何人披露。若由于投标方人员泄露招标方机密而造成招标方损失，投标方应负相应法律责任。6、本技术规范未尽事宜，由投标方招标方双方协商解决。二、项目概况本工程名为华能南京金陵发电有限公司#1机组循环水泵辅助动力系统改造工程技术服务。本工程拟将现有循泵辅助动力系统进行改造，通过引入风机外部电源与循泵搭配提升运行可靠性、经济性，使得#1循泵能够适应机组排水箱切换后的高阻力高水位差的运行条件。本工程计划总工期约60天（以实际工期为准），开工日期以招标人通知为准。三、工作范围及工期1、工作范围：承担华能南京金陵发电有限公司#1机组循环水泵辅助动力系统改造工程的设计、设备采购、施工准备、建筑工程、安装工程、竣工验收等全过程建设工作。2、工期：本工程计划总工期约60天（以实际工期为准），开工日期以招标人通知为准。自合同签订之日起至本工程全部设备完工、消缺、竣工验收完成。若发生不可抗力的情况、验收提前等情况，总包方需根据发包人的要求无条件服从总工期变更的安排。3、时间节点序号时间（开工后）名称说明1第01-05天设计方案、施工图确认2第0630天风机基础施工3第31-40天风机安装4第4145天电缆敷设5第4655天系统调试6第5660天竣工并网四、具体要求1、承包人采购的设备、材料范围设备、工器、消耗性设备及钢材等建材均由投标方负责。本工程所需材料和设备均由承包人采购，承包人采购必须经过发包人认可，否则不得使用。2、承包方式包设计、包设备采购、包工包料，包定总价。（注：材料由投标方提供时，特别是钢材、土建、化工等方面的材料，因市场发生变化导致费用变化时根据报价时的价格执行，不做任何调整。）3、工作量项目工程主要范围包括但不限于以下内容，以最终施工图为准，投标方不得以任何理由拒绝。项目工程中所涉及的材料不仅限于工程量清单中，必须满足现场工程需要，不足部分由投标方负责补充。工程量清单序号名称规格单位数量1机组循环水泵辅助动力系统改造工程本期新建20kW水平风机3台，IkW水平风机2台。»勘测设计费1.1地勘施工现场进行地质钻勘，并出具报告项11.2设计项1二主设备、料费费2.1风机部分风机厂家需获得高新技术企业证书，且具有IS09001,IS014001,CE认证资格，小型风机年出货量不低于5万台。2.1.1水平风力发电机20kW风力发电机20kW台3独立钢管塔10米根3并网控制器20kW台3并网逆变器20kW台3户外柜台3地笼套32.1.2水平风力发电机Ikw风力发电机IkW台2独立钢管塔10米根2风机控制逆变一体机IkW台2电源驱动持续系统套1地笼套22.1.3配电站一、二次并网计量柜含防孤岛保护、电能质量等台1并网汇集柜台12.1.4电力电缆ZRC-YV22-0.6lkV-4x35mm2电缆采用铜芯电缆，导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线;绝缘采用交联聚乙烯。绝缘应紧密挤包在导体上，绝缘表面应平整，色泽均匀。绝缘线芯的标称米1200ZRC-YV22-0.6lkV-4x25mm2米650ZRC-YV22-0.6lkV-4xl6mm2厚度见GBT12606.L绝缘平均厚度不小于标称值。缆芯间紧密填充非吸湿性材料，成缆后缆身应外形圆整，并用无纺布搭盖绕包，并具有阻燃性能。铠装尺寸应符合GB12606.1的规定,外护套应采用聚乙烯料挤，外护套应经受GB/T3048.10-2006规定的火花试验。具有资质的第三方权威检测机构出具的型式试验报告。电缆芯线必须有明确的色相标识。米800ZRC-YV22-0.6lkV-4x95+lx50mm2米90控制电缆项1电缆终端低压四指套，配镀铜端子套24三建筑、安装工程费3.1安装工程3.1.1水平风力发电机20kW钢管风塔、风机、风叶组装及吊装，场地维护、钢板等安装套3并网控制器20kW台3并网逆变器20kW台3户外柜台3地笼套33.1.2风力发电机IkW钢管风塔、风机、风叶组装及吊装，场地维护、钢板等安装套2风机控制逆变一体机IkW台2电源驱动持续系统套1地笼套23.1.3并网计量柜含防孤岛保护、电能质量等台1并网汇集柜台1桥架配电室电缆桥架米60通讯柜485线，ModbUS通讯协议项1光缆光缆4芯单模km1光缆终端终端、接头盒项1电能表0.2S级块1电量传输终端Modbus通讯协议只13.1.4电力电缆ZRC-YV22-0.6lkV-4x35mm2米1200ZRC-YV22-0.6lkV-4x25mm2米650ZRC-YV22-0.6lkV-4xl6mm2米800ZRC-YV22-0.6lkV-4x95+lx50mm2米90控制电缆项1电缆终端低压四指套，配镀铜端子套243.1.5防火封堵防火封堵防火堵料、防火涂料、防火包、防火板等项1灭火器箱具7灭火器手提干粉4kg只只143.1.6接地垂直接地极热镀锌角钢N50x50x5,L=2500m根25水平接地极热镀锌扁钢-50X5米150接地导线BVR1X16mm2米30接地导线BVRlxl00mm2米53.2建筑工程3.2.1电缆沟开挖、回填米250铺砂盖保护板，电缆桩、局部套管米250电缆沟揭、盖盖板米603.2.2设备支架#8槽钢台153.2.3设备基础钢碎基础支墩只153.2.4设备基础槽钢#10槽钢米153.2.5风机塔筒基础钢筋混凝土基础（埋件、钢筋、开挖、模板、降水，PI填、场地恢复）基基坑开挖砂石土方开挖m31120回填m3970基坑降水项1基础地基处理基坑下防沉降,需换填砂石劣实或打桩处理，具体方式按地勘实测后确定，建议采用打桩方式。基5基础混凝土模板、c30混凝土浇筑m3150基础钢筋钢筋制作与安装t10基础埋件底脚螺栓，高强钢0420t0.6余士清理余士清理外运m3250场地恢复恢复修整场地（绿化、水泥地面、沥青路面、路牙石，以及地下管道维修等）。m2450管线查找基础开挖前使用专用仪器对地下管网探测、查找、勘挖项53.2.6破路埋管镀锌钢管SC50米80破路埋管镀锌钢管SClOO米145沥青道路恢复30OnInl厚混凝土，IOomnI厚沥青米803.3施工围挡米4503.4施工辅材PE管材、防腐涂料、焊条、扎线等项13.5系统调试项13.6安全文明措施不低于建安工程的2.5%0包括环境保护费、文明施工费、安全施工费、临时设施费（临时用水、用电、通信等、办公、会议、空调、投影仪）等。项14、现场条件(1)概述承包人根据施工需要、现场踏勘收集信息及本招标文件所提供的用地范围(如有),确定本标段的施工总平面布置方案。定标后，承包人提交的施工组织、施工总平面布置方案经发包人同意后将作为最后确定的施工总平面布置，最后确定的施工总平面布置和施工组织各方应严格遵照执行。根据工程进展实际情况，发包人有权对施工区进行调整。(2)施工用地由发包人批准的施工总平面布置图，承包人不得自行扩大范围，不得损坏邻近的工程(或生产)设施，否则必须承担由此造成的一切损失。施工时必须做到文明生产，各类废弃物必须运至指定地点，竣工时必须做到工完料尽场地清，除发包人要求保留外，所有临时建筑必须无条件拆除清理并恢复原状。在发包人指定区域内，由承包人自行解决施工生活及办公临建，并办理相关临建设施的土地相关手续，但承包人的临建布置和临建形式必须征得发包人的同意。生活区及办公区建筑要求标准统一、美观、坚固、色调一致，用栏杆围成独立区域，并经发包人认可且不得修建永久性建筑。承包人必须保持生活及办公区内的环境卫生，不得从事商业或影响周边环境的活动。(3)施工道路可利用厂区既有道路，但不得破坏道路及其设施，并要做好维护、清理；如发生损坏道路及其设施的情况，所有责任全部由承包人承担，并负责恢复并承担一切费用。(4)施工通讯发包人不提供电话接口，提供基建管理信息网络接口，接口后费用承包人自行承担。(5)弃土场、周转土场及垃圾场建筑垃圾及各类废弃物堆放场地由承包人负责，所产生的费用由承包人负责；承包人按当地环保和建设主管部门的要求运输、堆放废弃物，费用由承包人自行承担。建筑垃圾、余土外运等：所有产生的建筑垃圾如余土、混凝土块、废弃砖块等杂物,一律由施工方自行负责处理，不能堆放在电厂院内、扩建场地、苏三生活区等地，处理方式符合国家、江苏省、南京市现行、法律法规及环保制度政策等要求，不能损坏周边环境，出现任何环保事故，均有施工方负责。建筑垃圾处理费用包含在工程报价中。5、材料技术要求（1）总体要求施工单位所提供材料必须符合环保、消防防火要求，必须提供材料样品，发包人确认后方可采购，若施工过后使用出现任何问题均有施工单位负责。（2）材料要求1）建筑工程所用材料的品种、规格和质量应符合设计要求和国家现行标准的规定。不得使用国家明令淘汰的材料。2）建筑工程所用材料的燃烧性能应符合现行国家标准的规定。3）建筑工程采用的材料、构配件应按进场批次进行检验。属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批材料、构配件、器具及半成品，可统一划分检验批对品种、规格、外观和尺寸等进行验收，包装应完好，并应有产品合格证书、中文说明书及性能检验报告，进口产品应按规定进行商品检验。4）进场后需要进行复验的材料种类及项目应符合本标准各章的规定，同一厂家生产的同一品种、同一类型的进场材料应至少抽取一组样品进行复验，当合同另有更高要求时应按合同执行。抽样样本应随机抽取，满足分布均匀、具有代表性的要求，获得认证的产品或来源稳定且连续三批均一次检验合格的产品，进场验收时检验批的容量可扩大一倍，且仅可扩大一次。扩大检验批后的检验中，出现不合格情况时，应按扩大前的检验批容量重新验收，且该产品不得再次扩大检验批容量。5）当国家规定或合同约定应对材料进行见证检验时，或对材料质量发生争议时，应进行见证检验。6）建筑工程所使用的材料在运输、储存和施工过程中，应采取有效措施防止损坏、变质和污染环境。7）提供远程监控系统服务，实现在监控室操作现场设备。6、风机技术参数（1） 20kW水平风力发电机D电控型风力发电机额定功率20kW最大功率22kW启动风速3.5ms工作风速2.5-25ms切入风速4ms额定风速12ms安全风速45ms切出风速18ms风轮风轮直径9.4m叶片加强型玻璃钢叶片长度4.5m后机舱材质优质合金钢额定转速200r.p.m±5%主机重量Q80Okg其他电机类型三相同步永磁电机速度控制电磁制动，智能刹车，主动偏航额定电压C380v塔架类型10米独立塔架工作温度-40oC-80oC2）智能型控制器风机输入参数（三相）额定风机功率20kW380V输入电压范围0-600V（整流后直流）风机最大输入电流200Ade（整流后直流）风机最大转速限制210Rpm（可设）风机保护方法过转速保护，过流保护，过温保护，暴风/卸荷方式PWM无级高频软卸荷（外接卸荷电阻）负载输出端口参数（2相）输出电压范围0-6OoV最高设定限制电压（参数设定）额定输出电流200A（直流）保护方式限压，输出偏转电机驱动输出端口参数（三相）额定输出电压220Vac最大输出电流9Aac适用驱动电机2.2kW交流异步电机控制模式正反转控制（三相换序变向）外部方械刹车输出端口参数（三相）输出电压24Vdc最大输出电流IOA适用驱动电机40W直流有刷电机控制模式正反转控制（输出电压极性变换）其他显示方式昆仑通态彩色显示屏通讯方式标配RS485通讯待机耗电量（仅接电40W（理论值）工作温湿度范围（环境）-30-+65oC20-95%RH（但无结露）存储温度-55-+80C防护等级IP21外壳材质铁质外壳（控制柜）不锈钢外壳（卸荷箱）控制器尺寸（长*宽*高*）700mm*700mm*17OOrnm重量IOOkg3）智能型逆变器工作方式连续工作交流接线方式三相五线制额定输出功率（kW）20输出过载能力（kW）22电网侧参数额定电网电压（有效值）380Vac±15%允许电网电压310-450Vac额定电网频率50HZ频率范围48.5Hz-51.5Hz总电流波形畸变率（THD）（额定功率）<5%功率因数（额定功率）0.99直流侧参,收最大直流功率（kW）22直流电压范围（VdC）200-700最大输入直流电压（VdC）700V稳压精度±1%稳流精度±2%直流电流纹波<5%系统最大转换效率96%噪声<65dB防护等级IP22允许环境温度-20+45°C冷却方式强制风冷允许相对湿度O95%（无冷凝）允许最高海拔6000m（超过200Om降额）紧急停机有（通过紧急停机按钮）显示与通讯显示触摸屏标准通讯方式以太网RS485（MoDBUS协议）尺寸（宽*长*高）550*770*184mm（2） IkW水平风力发电机技术参数1）风机额定功率100OW最大功率1200W额定电压48V启动风速2.5ms额定风速llm/s安全风速45ms主机净重45kg风轮直径2.55m叶片数量3片叶片材料增强玻璃钢发电机类型三相交流永磁发电机制动方式电磁/风轮偏侧风向调整自动调整迎风角度工作温度-40°C802）并网逆变器直流电压（输入）22V-65V峰值功率跟踪25V-60V最大直流输入电压65V交流额定电压（范围）115V(95-140V)频率范围46Hz-65Hz功率因数>0.95输出波形纯正弦波MPPT效率99%过流保护Yes过温保护Yes反极性保护Yes反孤岛保护Yes可堆叠仅用于交流输出工作温度范围-20-45储存温度范围-40-657、施工总体要求（1）施工单位应编制施工组织设计或方案并经过审查批准。施工单位应按有关的施工工艺标准或经审定的施工技术方案施工，并应对施工全过程实行质量控制。（2）承担建筑工程施工的人员上岗前应进行培训。（3）施工单位应采取有效措施控制施工现场的各种粉尘、废气、废弃物、噪声、振动等对周围环境造成的污染和危害。（4）施工单位应建立有关施工安全、防疫、劳动保护、防火和防毒等管理制度，并应配备必要的设备、器具和标识。8、工程质量本工程的质量目标是达到合格工程标准，工程合格率100%,质量要求如下：（1）质量一次合格率100%,工程质量应达到华能集团创基建一流指标、电力建设施工质量验收及评价规程（2012版）、中国华能集团公司电力工程建设设备监理管理暂行办法等有关国家、电力行业标准要求；（2）承包人针对本工程特点，建立质量保证体系，严格按照设计的施工图进行施工,所有检验、检测等质量控制文件应提交发包人，负责制定验评划分表报发包人批准后执行，发包人有权委托有验收资质的单位进行质量控制和质量验收。（3）工程所涉及的所有材料均需报验，向建设方提交生产许可证、产品合格证、材料检验报告等有关证明文件，不符合规范、标准要求的，建设方可拒绝进场，由此所造成的损失由施工方负责。（4）进度控制目标：按期完成施工节点目标，确保在规定的总工期内完成竣工。（5）造价控制目标：对变更的实施情况进行记录，对工程量进行签认。（6）安全文明管理目标：确保工程无安全事故，创建文明工地和标化工地，符合建设工程安全生产管理条例（国务院令第393号）以及关于实施建设工程安全监理的指导意见（沪建建管第170号文）、中国华能集团公司电力企业生产外包工程管理办法（第19条监理职责）、中国华能国际电力股份有限公司建设项目安全管理规定（第16条）、中国华能国际电力股份有限公司基建、技改工程施工安全重大危险源识别和控制管理规定等的相关要求。（7）合同管理目标：协助本项目的合同跟踪管理及发包人的相关索赔事宜。（8）信息管理目标：提供齐全的各类项目管理报表和签单，督促施工单位整理好工程技术资料归档。9、保修（1）发包人在本标工程完工并经发包人验收合格后的质保期满（质保期1年）时支付承包人应得的质量保证金。（2）承包人承担的保修责任执行国务院建设工程质量管理条例（2000年1月30H）的相关规定及华能相关规定。10、环境保证措施需要执行的法律、法规、标准及地方政府要求：中华人民共和国环境保护法。中华人民共和国水污染防治法。中华人民共和国大气污染防治法。中华人民共和国固体废物污染环境防治法。中华人民共和国环境噪声污染防治法。江苏省环境保护条例。江苏省长江水污染防治条例。江苏省大气污染防治条例。江苏省固体废物污染环境防治条例。江苏省环境噪声污染防治条例。（1）承包人制订施工方案和组织措施时应当同步考虑环境和资源保护，包括水土资源保护、噪声、振动和照明污染防治、固体废弃物处理、污水和废气处理、粉尘和扬尘控制、道路污染防治、卫生防疫、禁止有害材料、节能减排以及不可再生资源的循环使用等因素（2）建筑垃圾、余土外运等：所有产生的建筑垃圾如余土、混凝土块、废弃砖块等杂物，一律由施工方自行负责处理，不能堆放在电厂院内、扩建场地、苏三生活区等地，处理方式符合国家、江苏省、南京市现行、法律法规及环保制度政策等要求，不能损坏周边环境，出现任何环保事故，均有施工方负责。11、安全生产、文明施工（1）有关电力建设施工项目的安全管理工作应遵守部颁规定执行。施工单位施工组织设计必须有明确的安全、文明施工内容和要求，且安全、文明组织机构网络清晰。（2）遵守华能金陵电厂安全施工管理的有关规定，施工前与厂部安全监督部门签定安全合同。进场前加强施工现场管理及安全教育。（3）严格执行发包人安全文明生产考核实施细则、电力安全工作规程、电力建设安全工作规程、电力建设安全施工（生产）管理制度、电力建设施工企业全面质量管理办法等电力建设安全施工管理的有关规定，认真采取安全防护措施，严防事故。遵守华能金陵电厂小型基建管理制度外包工程管理制度，同时应遵守工程建设安全生产有关管理规定，严格按安全标准组织施工，随时接受行业安全检查人员和发包人安检人员依法实施的监督检查，采取必要的安全防护措施，消除事故隐患。由于承包人安全措施不力造成事故的责任和因此发生的费用，由承包人承担。（4）施工过程中产生的建筑垃圾由施工单位采用专用车辆运至不影响电厂及社会的弃土场，运输过程中严禁跑、冒、滴、漏且污染的路面均由施工方负责及时清理干净。（5）进入现场施工人员必须正确配戴好安全帽，登高作业系好安全带；不得酒后上班、不得大声喧哗、严禁在施工现场抽烟；施工人员必须穿合格的劳动保护服装，严禁穿拖鞋、露趾凉鞋、高跟鞋或钉鞋，以及短袖上装或短裤；所有施工人员不得到与己无关的其他场所。（6施工区域设垃圾箱，并安排专人每天清理干净。场区文明施工标志、安全警示等各类标志醒目、齐全。工地现场不得设混凝土搅拌设施，推荐使用商品混凝土。（7）施工现场应采取降低施工噪声的措施；必须加强对施工人员的成品保护意识的教育，严禁对原有设施乱拆、乱拿、乱涂、乱画。（8）施工用电必须经过相关部门批准，配置专职电工、安全可靠的配供电设备、经检验合格的保护装置。未经允许严禁施工单位电工私自拆装、移动电气设备。施工现场必须配备足够的消防设施，办公室、工具房等房屋内严禁存放易燃、易暴物品。存放油漆、沥青等易燃、易爆物品的场所必须悬挂相应标志，配置充足的消防器材。（9）不得占用道路堆放材料、设备，不得在道路、水泥地坪上拌和砂浆、混凝土,否则对污染道路、地坪原物赔偿。（IO）按照规定进行健康安全检查、定期安全教育培训、施工作业安全监督，并严格履行招标方有关安全管理规定。（11）承包人应设专职安全员，负责施工安全管理；发包人设专职安全监督员，承包人应服从其对施工安全的监督。（12）承包人全面负责工地施工人员的安全，并保证工地和工程施工保持良好的秩序，以避免发生人身、设备事故及火灾事故。如因承包人自身安全措施不力而发生人身伤亡、设备事故或火灾事故，全部责任及处理事故所发生的费用由承包人承担。（13）设置安全管理机构的要求：1）承包人应结合本标工程特点编订安全施工、文明施工的实施细则，建立机构，设置专人，加强管理，以保证本工程现场施工安全和文明施工。2）承包人应随时接受行业安全检查人员和发包人安检人员依法实施的监督检查，采取必要的安全防护措施，消除事故隐患。由于承包人安全措施不力造成事故的责任和因此发生的费用，由承包人承担。3）发生重大人身伤亡事故、施工设备事故，承包人应及时通知发包人，并在上级文件规定的期限内，将事故调查分析报告和处理意见报告监理单位和发包人，并按程序上报主管部门和地方劳动部门。发包人有权决定是否进一步调查、分析和处理。4）承包人应结合本工程特点编订安全施工、文明施工的实施细则，建立机构，设置专人，加强管理，以保证本工程现场施工安全和文明施工。（14）安全目标：1）在本合同工程施工全过程中，安全管理的目标是不发生人身死亡事故；不发生重大机械设备损坏事故；不发生重大火灾事故；不发生负主要责任的重大交通事故；不发生环境污染和重大垮（坍）塌事故。其中，特别强调不发生“五个绝对不允许”事故（即绝对不能发生重大的责任事故；绝对不能发生重大的设备损坏和人员伤亡事故；绝对不能在重要的时间和重要地点发生事故；绝对不能发生有重大社会影响的事故；绝对不能发生由于燃料供应问题而影响安全生产的事故）。2）不发生重伤及以上人身事故，轻伤率控制在0%及以下；3）严格控制各种习惯性违章。（15）承包人必须严格执行下列规程、规定（不限于下列）：电力建设安全健康与环境管理工作规定；电力建设安全工作规程（火力发电厂部分）；电力安全工作规程；电力建设安全施工（生产）管理制度；电力建设施工企业全面质量管理办法；中国华能集团公司电力建设项目安全管理办法建筑工程安全防护、文明施工措施费用及使用管理规定建筑工程安全防护、文明施工措施费用及使用管理规定新安全生产法华能金陵电厂有关安全生产规章制度
