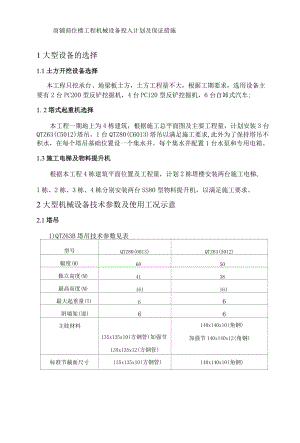

商铺商住楼工程机械设备投入计划及保证措施.docx

商铺商住楼工程机械设备投入计划及保证措施1大型设备的选择1.1土方开挖设备选择本工程只挖承台、地梁板土方，土方工程量不大，根据工期要求，选用设备主要有2台PC200型反铲挖掘机，4台PC120型反铲挖掘机，6台自卸式汽车;1. 2塔式起重机选择本工程一期地上为4栋建筑，根据施工总平面图及主要工程量，计划安装3台QTZ63(C5012)塔吊，1台QTZ80(C6013)塔吊以满足施工要求,此外为了保持塔吊不积水，在每个塔吊基础位置设一个集水井，每个集水井配置1台水泵和专用电箱。1.3施工电梯及物料提升机根据本工程4栋建筑平面位置及工程量，计划2栋塔楼安装两台施工电梯,1栋、2栋、3栋、4栋分别安装两台SS80型物料提升机，以满足施工要求。2大型机械设备技术参数及使用工况示意2.1塔吊1)QTZ63B塔吊技术参数见表型号QTZ80(6013)QTZ63(5012)幅度(M)6050独立高度(M)4138最高高度(M)161161最大起重量(T)66附墙架(道)66主肢材料135x135x10(方钢管)加强节135x135x12(方钢管)140x140x10(角钢)加强节140x140x12(角钢)标准节截面尺寸135x135x10(方钢管)140x140x10(角钢)起升速度(a=2)m/min80/40/1080/40/10回转速度r/min0.620.62变幅速度m/min40/2040/20塔吊使用示意图3)塔吊基础定位见下图:2喊烦10)塔吊基础定位平面图4)塔吊基础配筋见下图:塔吊基础配筋图2.2施工电梯1)SC200/200技术参数见下表:额定载重量(kg)2*2000吊笼内尺寸(m)1.3*3*2.3额定成员数2*20电动机型号YZZ132-M48.300额定起升速度(m/min)151功率(KW)11*3*2导轨架尺寸(m)0.65*0.65*1.508)减速中心距(mm)125传速比8安全器形式渐进式动作速度(m/min)51.8制动力矩(N*M)31002.2施工电梯1)SC200/200技术参数见下表:额定载重量(kg)2*2000吊笼内尺寸(m)1.3*3*2.3额定成员数2*20电动机型号YZZ132-M4额定起升速度(m/min)151功率(KW)11*3*2导轨架尺寸(川)0.65*0.65*1.508)减速中心距(mm)125传速比8安全器形式渐进式动作速度(m/min)51.8制动力矩(N*M)31002)施工电梯基础图两台电梯全部放在地下室顶板面上，考虑到施工电梯的荷载及其自重，为了确保楼板安全，对施工电梯基础下面的地下室顶板进行加固处理，加固范围从基础向外增加1m,地其基础图及加固示意图见下图：3800外用电悌机架8.31X11)施工电梯定位如下图所示:施工电梯定位图3各专业机械投入计划由于本工程施工工期紧迫，积极投入人力物力资源，施工中应充分发挥机械设备的利用率，结构施工阶段垂直运输考虑采用三台塔吊进行，塔吊1、2栋在基础垫层施工前安装检测完毕，2栋在二期桩施工完成后安装，外架拆除完毕后及时拆除。装修阶段考虑二台施工电梯，四台物料提升机作为垂直运输设备。主要设备一览表序号机械设备种类型号规格额定功率(KW)数量是否自有用于施工部位备注1塔吊TQZ551056.03否垂直运输可以使用2施工电梯SC200/20074.02否垂直运输3物料提升机S8045.08是垂直运输4汽车吊25T3否垂直运输5挖掘机PC120120(hp)4否基础开挖6挖掘机PC200150(hp)1否基础开挖7钢筋切断机GJ5405.59自有钢筋加工8钢筋弯曲机GQ4023.59自有钢筋加工9对焊机UN1-100100(KVA)6自有钢筋焊接10电渣压力焊机GD63234(KVA)3套自有柱钢筋焊接11电焊机BX3-30093.6(KVA)6自有钢筋焊接12木工圆锯MJ-10438自有模板加工13机动翻斗车FC11.2(hp)6自有材料运输14表面振动器ZDL8000.58自有混凝土振捣15插入式振动器ZX351.110自有混凝土振捣16振动式打夯机HW1703.512自有回填夯实17潜水电泵QY152.212自有基坑抽水18光学水准仪DS34自有水平测量19光学经纬仪J222自有测量放线20全站仪1台RTS6321自有定位放线1）保障设备生产能力的措施及配套专业人员对于进入本工程的所有机械设备除在基地进行正常的定期维修保养外，进入现场前必须经公司设备科负责人签发手续，项目设备负责人签收。在使用阶段必须进行定期的保养和检查。2）根据本工程施工部署配备的施工机械设备，进行认真落实、保养和维护,根据施工进度要求，分期分批就位、调试经验收合格后，方可投入使用。3）配备充足的施工机械操作人员，并根据各机械设备进场安排，分期分批组织机械操作人员进场，所有机械操作人员均应持有效证件上岗，特种人员见下表：|工种数量工种数量工种数量|塔吊操作工6物料提升机8电焊工4塔吊指挥6维修工-1电工3施工电梯8对焊工6搅拌机操作工6
