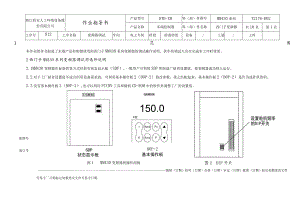

浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第1页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时1范围本作业指导书叙述了末端产品控制器使用的西门子MM430系列变频器的调试操作说明。供车间调试人员在完成本工序时使用。2西门子MM430系列变频器调试用选件说明2.1MM430变频器在标准供货方式时装有状态显示板（SDP）,一般用户可利用SDP和制造厂缺省设置值，使变频器成功投入运行。2.2对于工厂缺省设置值不适合所用设备需求的，可利用基本操作板2（B0P-2）修改参数，使之匹配起来。基本操作板2（B0P-2）是作为选件供货的。2.3没有基本操作板2（B0P-2）,也可以利用PCIBN工具和随机CD-ROM中的软件来调整工厂的设置值。底图号装订号状态显示板ISlEMENSl150.00HzB0P-2基本操作板图1MM430变频器的操作面板编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第2页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时3西门子MM430系列变频器电机频率的调整调整电机频率5060Hz:位于I/O板下面的DIP开关用于调整电机频率，见图2。变频器出厂设置情况如下：DlP开关2：令Off位置：欧洲地区缺省值（50Hz,功率单位：KW）On位置：北美地区缺省值（60Hz,功率单位：HP）DIP开关1：不供用户使用。4用状态显示板（SDP）调试描图4.1采用SDP调试时，变频器的预设定值必须与下列电动机数据兼容:电动机的额定功率描校电动机的额定电压电动机的额定电流底图号电动机的额定频率装订号此外，必须满足以下条件：按照线性V/f控制特性，由模拟电位计控制电动机速度。编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）菽更改文件号签字-日期蠲菽更改文件号签字-0»浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第3页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时>频率为50Hz时最大转速为1500转/分（60HZ时为1800转/分），可通过变频器的模拟输入端用电位器控制。斜坡上升时间=IOSo斜坡下降时间=30s°4.2用SDP操作时的缺省设置值，见表1。表1序号数字输入号对应端子号参数缺省操作1数字输入15P0701=T0N,正向运行2数字输入26P0702='12'反向运行3数字输入37P0703='9'故障确认（复位）4数字输入48P0704=45,固定频率5数字输入516P0705=45,固定频率6数字输入617P0706='15'固定频率7数字输入7经由NINlP0707='0'不激活8数字输入8经由NIN2P0708='0'不激活描校4.3用SDP进行的基本操作。>外接开关经由数字输入I（DINl）进行控制，可启动和停止电动机。底图号>外接开关经由数字输入3（DIN3）进行控制，可故障复位。>按图3连接模拟输入信号，即可实现对电动机速度的控制。装订号5用基本操作面板（BOP-2）调试采用BoP-2调试前，机械安装和电气安装必须已经完成。5.1用B0P-2调试的基本步骤，见图4。编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第4页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时I设置电动机的频率DIP开关2：OFF=50HzON=60HzQ-2OrnA J （500。） BJOVTi OUTi安装B0P-2操作板接通电源参数设置豺56节的螭底图号“a功能试验装订号图3用SDP进行基本操作图4用B0P-2调试的基本步骤OM5.2用BOP-2调试的一些说明。>安装BoP-2之前，必须首先拆下SDP。标记处数更改文件号标记处数更改文件号编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第5页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时> BOP-2具有七段码显示的5位数字，可以显示参数的序号和数值，报警和故障信息，以及给定值和实际值。参数组不能用BOP-2存储。> 变频器加上电源时，也可以把BOP-2装到变频器上，或从变频器上将BoP-2拆卸下来。> 在缺省设置时，用BoP-2控制电动机的功能是禁止的。如果要用BoP-2进行控制，参数P0700应设置为1,参数PlOOo也应设置为Io> 如果B0P-2已经设置为I/O控制（P0700=l）,在拆卸BOP-2时，驱动装置将自动停车。> MM430变频器只能用BOP-2进行控制。如果使用BOP或AOP,显示屏上将显示“5.3用BOP-2操作时的缺省设置值，见表2。表2序号参数说明缺省值，欧洲（或北美）地区1POlOO运行方式，欧洲/北美50Hz,KW(60Hz,HP)2P0307功率（电动机额定值）因此KW（HP）取决于POlOO的设定值（数值决定于变频器）3P0310电动机的额定频率50Hz(60Hz)4P0311电动机的额定速度1395（1680）rpm（同变频器有关）5P1082电动机最大频率50Hz(60Hz)底图号5.4用BOP-2操作的按钮说明，见表3。-5.5用B0P-2更改参数的数值。装订号5.5.1图5以更改参数POO04数值为范例，描述了更改参数数值的步骤，与此类似，可以更改任何一个参数的数值。5.5.2图6以P0719为例，说明如何修改变址参数的数值，与此类似，可以更改任何一个变址参数的数值。编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）嬴处数更改文件号签字日期标记处数更改文件号签字日期浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第6页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时面板/按钮功能功能僦明I3IIIJ状态显示LCD显示变频器当前的设定值。启动电动机按此键启动变频器。缺省值运行时此键是被封锁的。为了使此键的操作有效，应设定P070。=1。停止电动机OFF1：按此健，电动机将按选定的斜坡下降速率减速停车。缺省值运行时此健被封锁。为了允许此键操作，应设定P07。二1。OFF2：按此键两次（或一次,但时间较长电动机将在惯性作用下自由停车，此功能总是“使能”的。O手动方式用户的端子板（CDS2和操作板（BOP-2是命令和设定值信号源。自动方式用户的端子板CDS1或串行接口USS或现场总线接口例如PROFIBUS是命令和设定值信号源。功能此键用于浏览辅嘛M变频器运行过程中，在显示任何一个参数时按下此健并保持2秒钟，将显示以下参数值：1直流母线电压用d表示-单位：V.2,输出电流A。3.输出须率Hz。输出电压用O表示-单位：V。5曲PoIH5选定的数值（如果PD。05选择显示上述参数4中的任意一个，这里将不再显示。连续多次按下此键，将轮流显示以上参数。跳转功能：在显示任意一个参数xxxx或Pxxxx时短时间按下此能将立即跳转到MO00,如果需要的话，您可以直接接着修改其他的参数。跳转到0000后,按此健将返回原来的显示点。退出：在出现故障或报警的情况下，按此健可以将操作面板上显示的故障或报警信号复位。访问参数按此键即可访问参数。增加数值按此解即可增加面板上显示的参数数值。减少数值按此键即可减少面板上显示的参数数值。编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）菽更改文件号签字日期施菽更改文件号签字-浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共IO页第7页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时改变PoO04一参数过滤功能修改变址参数P0719一选择命令/给定值信号源操作步骤结果显不1按0访问魏I厂口口。口 I2按直到显示出POO0。I POOtJHI3按0访问参嬲值级0 I4按或0达到所需要的教值Il5按0蒯并存储参数的雕I POENI操作步骤结果显示1按0访问参数“0。0口 I2按直睚示出P07193按0访问魏变址级4按0显示辅变址下的雕。15按或0选择所需要的雕6按0魏认并存储参数的雕7按直到显示出00008按0烫回标我的变质器显示（由用户定义）底图号图5更改参数的数值图6更改变址参数的数值装订号注：修改参数的数值时，BOP-2有时会显示：“buSY”字样，表明变频器正忙于处理优先级更高的任务。5. 5.3快速改变参数数值中单个数字的方法。其操作步骤如下：确信已处于某一参数数值的访问级。编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第8页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时1按傩篇，最树的一个数字肱。2按3/0，修改这位数字的教鼠3再按0功能键，相邻的下一位教字R艰4执行2至4步,直到显示蜥要求的数值。5按0，退出参嬲值的访问级。说明：功能键也可以用于确认已发生的故障。5.6在BoP-2上进行参数设置。根据我司使用的实际情况，需对MM430默认的一些参数值进行调整，具体操作顺序和设置值，见表4。6常规操作6.1常规操作的有关说明。变频器没有进线主电源开关，因此，当电源电压接通时变频器就已带电。在按下运行（RUN）键，或者在数字输入端子5出现“0N”信号（正向旋转）之前，变频器的输出一直被封锁，处于等待状态。如果装有BOP-2并且已选定要显示输出频率（POOO5=21）,那么，在变频器减速停车时，相应的给定值大约每一秒钟显示一次。变频器出厂时已按相同额定功率的西门子4级标准电动机的常规应用对象进行编程。如果用户采用的是其它型号的电动机，就必须输入电动机铭牌上的规格数据。除非PO（Ho=1,否则是不能修改电动机参数的。为了使电动机开始运行，必须将POOlo返回“0”值。A参数设置完成后，开机运行前，按下“Hand”键，使操作面板显示“Hand”字样。描图描校底图号装订号编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第9页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时表4顺序号穿数地址参数含义默认值设置值单位备注1P0003用户访问级13-2POOlO开始快速调试级？01-3P0304电动机额定电压230#V见电机铭牌4PO3O5电动机额定电流3.25#A见电机铭牌5P0307电动机额定功率0.75#KW见电机铭牌6P0310电动机额定频率50#Hz见电机铭牌7P0311电动机额定速度0#rpm见电机铭牌8PO335电动机冷却方式00-电机自冷却9P0700选择命令源21-基本操作面板控制IOP0701数字输入1的功能129-消防联锁11PlOOO频率设置选择21-基本操作面板控制12P1080最低运行频率030Hz13P1082最高运行频率5050Hz14Pl120加速时间1020S15P1121减速时间3030S16P1210自动再起动10-禁止故障复位后自启动17P1300变频器控制方式12-平方特性18POOlO准备运行10-恢复为缺省值说明参数设置时，有时操作器显示busy,静候几秒钟，待busy字样自动消失后继续参数设置。编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）菽更改文件号签字日期菽更改文件号签字浙江盾安人工环境设备股份有限公司作业指导书产品型号DTB-XM零（部）件图号MM430系列T2176-D02产品名称末端控制器零（部）件名称西门子变频器共10页第10页工序号H12工序名称变频器调试车间电工车间班组前道班组设备/工装/工时6. 2用B0P-2进行的基本操作。7. 2.1前提条件> POOlO=O（运行准备）> P0700=l（使能BOP-2的启动/停止按钮）> PlOOO=I（使能电动电位计的给定值）6. 2.2基本操作。1按下0绿色按钮，启动电动机2在电动机转动时按下®键，使电动机升速到50Hz。3在电动机注到5。HZ时按下键，电动机速度及其显示值都降低。4按回键,激活手动操作模寿5按回键，激活自动操作模式。6用红色按键停止电动机6. 2.3说明。允许使用3个命令数据组（CDS）oBOP-2上的手动/自动按钮应在命令数据组CDSI和CDS2之间切换。如果选择了命令数据组CDS3（通过P0811）,BOP-2的手动/自动按钮将不起作用。6.2.4注意事项。机组未可靠接地，禁止通电操作。>在驱动器断电后5分钟内，不得对变频器进行接线操作。本工序只能由经过培训的调试人员操作。描图描校底图号装订号编制（日期）校对（日期）会签（日期）审定（日期）批准（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期工艺文件产品型号：末端控制器（D端-XM）文件名称：变频器（西门子）调试工艺类别：作业指导书文件编号：T2176-D02编制：校对：会签：审定：批准：浙江盾安人工环境设备股份有限公司2005年10月实施
