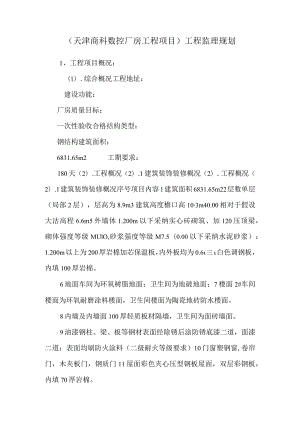

(天津商科数控厂房工程项目)工程监理规划.docx
(天津商科数控厂房工程项目)工程监理规划1、工程项目概况:(1).综合概况工程地址:建设功能:厂房质量目标:一次性验收合格结构类型:钢结构建筑面积:6831.65m2工期要求:180天(2).工程概况(2).1建筑装饰装修概况(2).工程概况(2).1建筑装饰装修概况序号项目内容1建筑面积6831.65m22层数单层(局部2层),层高为8.9m3建筑高度檐口高103m40.00相对于假设大沽高程6.6m5外墙体1.200m以下采纳实心砖砌筑、加120压顶梁,砌体强度等级MUlO,砂浆强度等级M7.5(0.00以下采纳水泥砂浆);1.200m以上为200厚岩棉加芯保温板,内外板均为0.6三白色调钢板,内填100厚岩棉。6地面车间为环氧树脂地面;卫生间为地破地面;7楼面2#车间楼面为环氧耐磨涂料楼面,卫生间楼面为陶瓷地砖防水楼面。8内墙及内墙面100厚轻质板材隔墙,卫生间为面砖墙面。9油漆钢柱、梁、板等钢材表面经除锈后涂防锈底漆二道,面漆二道;表面均刷防火涂料(二级耐火等级要求)10门窗塑钢窗,卷帘门,木夹板门,钢质门11屋面彩色夹心压型钢板屋面,双层彩钢板,内填70厚岩棉。12室内外高差0.3m(2).2结构工程概况序号项目内容1抗震设防烈度7度2合理运用年限50年3地基等级丙级4钢结构耐火等级柱为2.5h,梁为1.5h,楼板1h5结构类型钢结构6基础型式独立基础7基础埋深一1.8m8地基持力层粉质粘土层(自然地基承载力特征值为100KNm),9基础平面尺寸独立基础:18002200-3000380010基础碎强度等级C30,垫层:ClO11地梁断面尺寸250500300600,地梁顶标高一0.500m12基础短柱断面尺寸ZDl:500500和ZD2:55090013组合楼盖板厚120厚14构造柱断面尺寸24024015钢梁H7003001012-H(450-700)3001012;1145025081016钢柱H(500650)300101417楝条屋面C25075203;墙面:C22075202.518压型钢板厚度不小于0.5mm(2).3安装工程概况(2).3.1电气工程1.供配电系统:本建筑电源由厂区原有总配电室低压配电柜内采纳YJV22(4185+195)SC150电缆引来。2.动力及照明系统:本厂房供电负荷等级为三级,动力、照明用电为三级负荷,供电方式采纳放射式,电源由配电室低压配电箱采纳YJV(535)SC50电缆引至各配电柜及配电箱,3.防雷接地系统:本建筑采纳TNS低压接地系统,其屋顶沿女儿墙、屋脊、斜脊等通设10镀锌钢作避雷带,外露金属管道、构件均与避雷带牢靠焊接,利用钢柱作引下线,接地体利用基础内钢筋作为接地装置,并将地圈梁内2根不小于12钢筋焊成电气通路,并预埋-40*4镀锌扁钢接人工接地装置。
