地铁高架区间声屏障施工方案.docx

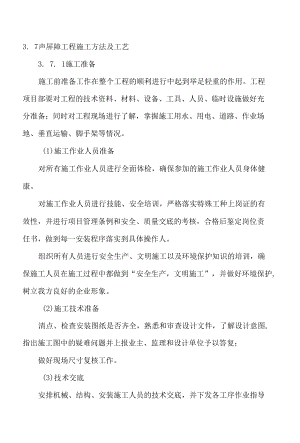

3. 7声屏障工程施工方法及工艺3. 7. 1施工准备施工前准备工作在整个工程的顺利进行中起到举足轻重的作用。工程 项目部要对工程的技术资料、材料、设备、工具、人员、临时设施做好充 分准备；同时对工程现场进行了解，掌握施工用水、用电、道路、作业场 地、垂直运输、脚手架等情况。(1)施工作业人员准备对所有施工作业人员进行全面体检，确保参加的施工作业人员身体健 康。对施工作业人员进行技能、安全培训，严格落实特殊工种上岗证的有 效性，并进行项目管理条例和安全、质量交底的考核，合格后鉴定岗位责 任书，做到每一安装程序落实到具体操作人。组织所有人员进行安全生产、文明施工以及环境保护知识的培训，确 保施工人员在施工过程中都做到“安全生产，文明施工”，并做好环境保护, 树立我方良好的企业形象。(2)施工技术准备清点、检查安装图纸是否齐全，熟悉和审查设计文件，了解设计意图, 指出施工图中的疑难问题并上报业主、监理和设计单位予以答复；做好现场尺寸复核工作。(3)技术交底安排机械、结构、安装施工人员的技术交底，并下发各工序作业指导书指导施工。技术交底的主要内容有:介绍声屏障制造及装配图：单元板制作技术要求，各组件的安装范围,相互间配合时应达到的技术要求。安装技术要求：主要包括安装方法、工艺、测试标准等。机具的使用：注意各种制造、安装、调试工机具的机械受力要求和电 气机具正确操作方法等。安装过程中的资料形成及编制要求。安装过程中技术交底：根据每次联络、协调会议纪要及工程进展情况, 针对性地进行施工技术交底，使作业层始终掌握施工的最新情况，掌握下 道工序的操作要领。统计工程数量和物资用量，提供给物资供应等相关部门。(4)施工材料设备准备组织施工设备人员进场，对机械设备进行安装调试，取样试验经监理 工程师认可，确认材料供应厂家。安装机具进场前，均进行严格的性能检查、维修和保养；所有测试仪 器、仪表均在国家认可的检测机构检验合格的有效使用期内。保证其状况 良好，证照齐全，附属设施及备件完备。进入施工现场的仪器、仪表必须经过检测部门的检测并在有效期内使 用，使用前报驻地监理工程师备案。主要设备、仪表均须有详细的操作运行记录。主要设备、仪器仪表的 操作者必须是持有操作合格证的人员持证上岗操作。现场测量放线后应根据测量数据统计出声屏障构件的详细数量，进行 产品规格分类，对特殊尺寸的构件进行单独编号，利于现场对号安装；根 据施工进度计划将所有构配件的进场时间作好具体计划，安排好现场库区 的设置，要便于构件的领用与存放。自购材料和生产：在开工前着手组织材料的采购和组织生产。3. 7. 2隔声屏加工和施工方法要求（1）倒L式隔声屏、直立式隔声屏安装在桥梁两侧的H型钢立柱与预 埋板及螺栓上。（2）各类隔声屏的安装一定要遵循设计图，整体要求隔声屏的上檐在 一个水平面上，整齐美观。（3）隔声屏单元的规格尺寸及安装以施工图为蓝本进行制作安装。（4）隔声屏宽度必须严格按照设计图纸，误差不得大于3毫米。（5）隔声屏加工应无刺口尖角，无缺损，吸声材料填充良好，防护薄 膜必须完好，不得由破口，隔声屏表面平整美观。（6）钢结构焊接应无漏焊和焊瘤、缩孔等缺陷。（7）隔声屏安装，必须严格密封，不得有缝。（8）隔声屏单元运至现场后，由业主单位组织设计及监理单位对隔声 屏单元进行随即抽样检查，待业主方认可后，方可安装。（9）隔声屏垂直度安装要求，每米垂直度误差±2毫米，每米水平方 向和线路的平行误差为±2毫米。（10）在高架桥上施工，应按有关规定，采取严格的安全防护措施。（11）工地现场按层次先后统筹安装，安装施工过程中，组织好人力、物力，对重点、难点项目，进行重点技术攻关，保证工期和工程质量。3. 7. 3主要施工方法及工艺流程(1)测量放线测量放线工作在本工程中是一个非常重要的环节，它决定着声屏障整体的严密性及美观性。沿声屏障的安装中心控制线均匀分尺，倒L型声屏障每1米为一个声 屏障单元，直立式声屏障每2米为一个声屏障单元，定出H钢立柱的中心 十字控制线，且标明主要控制线、网的尺寸、高程尺寸。施工测量的工具主要采用经纬仪、水准仪、钢尺、盒尺、磁力线坠等。(2)声屏障H型钢立柱的安装1)工艺流程：2)操作方法：1 ,施工准备根据施工现场及任务安排，事先利用吊车提前将支柱运至相应位置;清理预立钢柱基础面污迹；检查各螺栓位置的合适性；2 .清理基础面将基础面清理干净；准备好调平垫片和上部连接螺栓的防松动螺母和弹垫；3 .起吊安装用吊车悬臂转向顺线路方向依次安装；施工负责人指挥作业人员稳住支柱根部，对号连接螺栓，轻轻放下；作业人员先检查，在四面预拧一个螺母，稳住，吊车脱钩。但应使支柱直立，不得向线路侧倾斜。然后配合垫片并用水平尺基本调平，并拧紧 防松动螺母。4 .清理现场安装完毕后，应清理恢复现场；5 .结束检查确保安全后，重复上述2、3程序，继续吊安支柱;H型钢柱，材料及成品吊上桥面6 .注意事项作业人员必须听从指挥人员的命令，号令统一，分工明确，协调配合。带好安全帽，避开吊钩。柱运输中应避免碰撞，造成支柱的涂层和其他设施的破坏。柱下落至基础面0.2米处，应暂停，待扶支柱的人员将支柱孔与地脚 螺栓对准后，再缓慢下落，防止对地脚螺栓的螺纹造成损坏。施工前，桥上、桥下均设好防护，起吊过程中吊臂下严禁站人。临时固定30m声屏障立柱后，在声屏障立柱的柱脚向上100mm处和柱 顶向下lOOmni处分别挂通线，测量立柱的平行度。柱底板下的垫片调平时 应四角放置，保证钢柱的稳定性；调平后把连接螺栓拧牢靠，以防支柱倾 倒，尤其是风大天气施工。用水准仪复测立柱标高，用钢尺复测柱间距。3.7.4单元吸隔声板、透光板、外挂板及铝合金装饰罩板压条安装(1)施工准备清理防撞墙表面杂留物品；检查安装材料和机具，准备齐全；用载重汽车将声屏障运至沿线作业面。(2)施工工艺流程施工工艺流程图（3）屏体吊装本工程因在桥梁上施工，作业面狭窄，为保证施工安全、提高施工效 率，对于直立式声屏障，我们采用吊装架进行屏体安装。该工序作业前在相邻两立柱顶安装吊装架，在吊装架顶锁挂0.5吨定 滑轮，自滑轮上穿好起重绳，起重绳一端栓上吊装钩。安装完毕后应进行 吊装架的安全稳固性测试，确保其具有足够的强度、安全性。倒L型吸声 单元板屏体已做优化设计，可以由工人直接搬运及安装。屏体安装具体操作方法：2人站在声屏障两侧支柱外侧就位；透明PC板塑钢窗声屏障吊起过程中2人配合扶稳，当声屏障单元板高 出H型钢柱顶部200mm时稳住，2人扶住声屏障对准H型钢柱安装槽缓缓落 下，将透明声屏障靠紧H钢柱安装；将角钢安放稳定，连接孔对齐，并压住橡胶；在纵向位置用连接螺栓将角钢与支柱及透明声屏障进行初步连接，安 装其它连接螺栓，再依次紧固其它连接螺栓后解下吸盘。安装程序：将吸隔声板和透光板用吊装架吊起依次滑入H钢柱内，调整其水平度、垂直度及插接严密性符合设计要求。重复上述步骤。(3)屏体底部用1:2水泥砂浆或弹性密封体密封。(4)外挂板安装本工序待吸声板安装完毕后进行，采用滑道吊篮对外挂板进行满固。(5)铝合金装饰罩板安装本工序待吸声板安装及外挂板完毕后进行施工。定位后，用自攻钉固 定，位置应准确，固定应无松动，无脱落。(6)现场清理清理现场杂物，吊臂旋转到顺线路方向卡死，松开锚固零件。(7)结束填写相应的施工记录或安装表格，准备下个单元施工；(8)注意事项1)作业人员必须听从指挥人员的命令，号令统一，分工明确，协调配 合。带好安全帽，避开吊钩。2)屏体运输、吊装中应避免碰撞，造成对声屏障板体的破坏。3)最顶部单元板安装时安装人员需站在事先安放在现场的支撑平台 上，在平台上作业的安装人员应每人配一名防护人员，防止有人员从平台 下摔下受伤。4)施工前，桥上、桥下均设好防护，起吊过程中吊臂下严禁站人(9)零星修整及清理验收将所有现场杂物清理干净，将构件涂层破损的部位进行补涂。整体自 检后，对超差或不符合设计要求的连接或防腐进行修整，书面提请监理、 业主进行验收。3. 7. 5声屏障主要工序的安装质量技术要求1 .声屏障立柱、金属框架和吸声板在运输过程中，应采取可靠措施防 范构件变形或损坏防腐层，严禁安装变形的构件。2 .焊接不得有裂缝、未熔合、夹渣和未填满弧坑等缺陷。3 .固定螺栓紧固，位置正确，封头平整无蜂窝麻面。4 .屏体与钢立柱及屏体间缝隙必须密实。5 .钢立柱和屏体金属结构件防腐喷涂完好，无划痕面、未镀面，防腐 脱落等现象。6 .吸声板和透明隔声板无裂缝和划痕。
