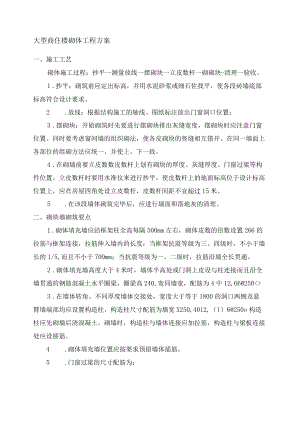

大型商住楼砌体工程方案一、施工工艺砌体施工过程：抄平一测量放线一摆砌块一立皮数杆一砌砌块-清理一验收。1 .抄平：砌筑前应定出标高，并用水泥砂浆或细石佐找平，使各段砖墙底部标高符合设计要求。2 .放线：根据结构施工的轴线、图纸标注放出门窗洞口位置；3 .摆砌块：开始砌筑时先要进行摆砌块排出灰缝宽度，摆砌块时应注意门窗位置。同时要考虑窗间墙的组织砌法，使各皮砌块的竖缝相互错开。在同一墙面上各部位的组砌方法应统一，并使上、下一致。4 .在砌墙前要立皮数数皮数杆上划有砌块的厚度、灰缝厚度、门窗过梁等构件位置。立皮数杆时要用水准仪来进行抄平，使皮数杆上的地面标高位于设计标高位置上，应在房屋四角处设立皮数杆，皮数杆间距不宜超过15米。5 .在该段墙体砌筑完毕后，应进行墙面和落地灰的清理。二、砌块墙砌筑要点1 .砌体填充墙应沿框架柱全高每隔500mm左右，砌体皮数的倍数设置266的拉筋与框架连接，拉筋伸入墙内的长度：当框架抗震等级为三、四级时，不小于墙长的1/5,而且不小于700mm；当抗震等级为一、二级时，拉筋沿墙全长贯通。2 .砌体填充墙高度大于4米时，墙体半高处或门洞上皮设与柱连接而且沿全墙贯通的钢筋混凝土水平圈梁，圈梁高240,宽同墙宽，配筋为4中12,66250<>3 .在墙体转角。不同厚度墙体交接处，宽度大于等于1800的洞口两侧及悬臂墙端部均应设置构造柱，构造柱尺寸配筋为墙宽X250,4012,（l）6250o构造柱应先砌墙后浇混凝土。砌墙时，构造柱与墙体连接应加拉筋，构造柱与梁板连接处应设插筋。4 .砌体填充墙位置应按要求预留墙体插筋。5 .门窗过梁的尺寸配筋为：洞口宽度1200时，墙宽X120,±2012,下2中12,44150。1200洞口宽度W2400时，墙宽义250,上2中12,下3中14,46150。2400洞口宽度W5000时，墙宽X350,上2中12,下3中16,46150；洞口宽度大于5000时;则另见施工详图。6 .当过梁或圈梁的一端支承在柱或混凝土墙上时，应在柱、墙内预留相应的插筋，待砌砖墙时现浇。7 .砌体填充墙长度大于5米时，墙顶与梁板宜设661000钢筋拉接。墙长大于层高的2倍时，在墙交叉处设240火墙宽的构造柱。8 .按砌块模数制作皮数杆，并竖立于墙的两端，两相对皮数杆之间拉准线。在砌筑位置放出墙身边线。9 .砌到接近上层梁、板底时，宜用烧结普通砖斜砌挤紧，砖倾斜度为60°左右，砂浆应饱满。10 .砌块砌筑时，应向砌筑面适量浇水。11 .不同于密度和强度等级的砌块不应混砌，也不得与其他砖、砌块混12 .灰缝应横平竖直，砂浆饱满。水平灰缝厚度不得大于15nm1。竖向灰缝宜用内外临时夹板住后灌缝，其宽度不得大于20mm。13 .砌块墙的转角外，应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接外，应使横墙砌块隔皮端面露头。14 .墙体洞口上部应放置2根直径6mm钢筋，伸过洞口两边长度每边不小于500mm。15 .砌块墙上不得留脚手眼。16 .墙体每天砌筑高度不宜超过1.8m。17 .填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7天后，在将其补砌挤紧。补砌工作宜按楼层从上到下。三、工程质量保证措施1 .砌块的品种、强度等级必须符合设计要求，并应规格一致，砌筑砂浆采用机械拌和，拌和时间从投料完成算起，不得少于L5分钟。严格控制砂浆的配合比，确保砂浆强度，并按规范做好砂浆强度试块；2 .砌块上下皮竖缝相互错开不小于砌块长度的1/3,如不能满足时，在水平灰缝中设置2根直径6mni的钢筋或直径4mm钢筋网片，加筋长度不少于700mni；3 .砌砖工作大面积展开前，先由技术好的工人砌样板墙，由班组长对每个砌砖人员进行现场指导后，再大面积展开砌砖工作。4 .填充墙与承重墙或柱交接处，应在承重墙或柱的水平灰缝内预埋拉接钢筋，拉结钢筋沿墙或柱高每1m左右设一道，每道为2根直径6mm的钢筋（带弯钩），伸出墙或柱面长度不小于700mm,在砌筑砌块时，将此拉结钢筋伸出部分埋置于砌块墙的水平灰缝中。若设计有特别说明则按设计要求来处理；5 .填充砌体墙与钢筋税立体结构交接缝处，在抹灰前，贴一层宽200宽的钢丝网以免出现收缩裂缝。6 .砌砖时，由项目质量员、班组质量员跟踪检查砖墙的平整度、垂直度，若质量不符合要求，及时推倒返工。7 .砂浆的厚度、饱满度主要用眼看、尺量检查，确保砂浆饱满度、厚度在规范要求内，检查应及时，发现有偏差，及时返工。8 .施工时，所用砌块的产品龄期不应小于28天。
