河北零能耗公共建筑设计能效指标计算方法.docx

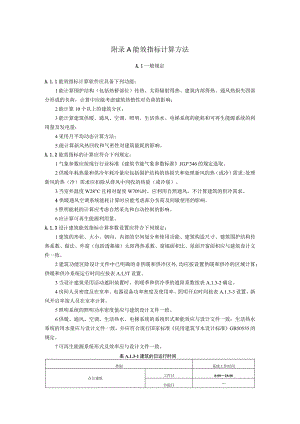

附录A能效指标计算方法A.1一般规定A.1.1能效指标计算软件应具备下列功能：1能计算围护结构（包括热桥部位）传热、太阳辐射得热、建筑内部得热、通风热损失四部分形成的负荷，计算中应能考虑建筑热惰性对负荷的影响；2能计算10个以上的建筑分区；3能计算建筑供暖、通风、空调、照明、生活热水、电梯系统的能耗和可再生能源系统的利用量及发电量；4采用月平均动态计算方法；5.能计算新风热回收和气密性对建筑能耗的影响。A.1.2能效指标的计算应符合下列规定：1气象参数应按现行行业标准建筑节能气象参数标准JGJ“346的规定选取。2供暖年耗热量和供冷年耗冷量应包括围护结构的热损失和处理新风的热（或冷）需求;处理新风的热（冷）需求应扣除从排风中同收的热量（或冷量）。3当室外温度W28°C且相对湿度W70%时，应利用自然通风，不计算建筑的供冷需求。4供暖通风空调系统能耗计算时应能考虑部分负荷及间歇使用的影响。5照明能耗的计算应考虑自然采光和自动控制的影响。6应计算可再生能源利用量。A.1.3设计建筑能效指标计算参数设置应符合下列规定：1建筑的形状、大小、朝向、内部的空间划分和使用功能、建筑构造尺寸、建筑围护结构传热系数、做法、外窗（包括透幕墙）太阳得热系数、窗墙面积比、屋面开窗面积应与建筑设计文件一致。2建筑功能区除设计文件中已明确的非供暖和供冷区外,均应按设置供暖和供冷的区域计算；供暖和供冷系统运行时间应按表A.L3T设置。3当设计建筑采用活动遮阳装置时，供暖季和供冷季的遮阳系数按表A.1.3-2确定。4房间人员密度及在室率、电器设备功率密度及使用率、照明开启时间按表A.1.3-3设置，新风开启率按人员在室率计算。5照明系统的照明功率密度值应与建筑设计文件一致。6供暖、通风、空调、生活热水、电梯系统的系统形式和能效应与设计文件一致；生活热水系统的用水量应与设计文件一致，并应符合现行国家标准民用建筑节水设计标准GB50555的规定。7可再生能源系统形式及效率应与设计文件一致。表A.1.3-1建筑的日运行时间类别系统工作时间办公建筑工作日8:0018:00节假日酒店建筑全年0:00-24:00学校建筑工作日8:0078:00学校建筑节假日商场建筑全年9:0021:00影剧院全年9:0021:00续表A.1.3T建筑的日运行时间类别系统工作时间医院建筑全年8:0078:00表A.13-2活动遮阳装置遮阳系数SC的取值控制方式供暖季供冷季手动控制0.800.40自动控制0.800.35表A.L3-3不同类型房间人员、设备、照明内热设置建筑类型房间类型人均占地面积（m?）人员在室率设备功率密度（Wmj）设备使用率照明功率密度（Wm2）照明开启时长（IV月）办公建筑办公室1032.7%1332.7%9240密集办公室432.7%2032.7%15240会议室3.3316.7%561.8%9180大堂门厅2033.3%00.0%5270休息室3.3316.7%00.0%5150设备用房00.0%00.0%50库房、管道井00.0%00.0%00车库10025.0%1532.7%2270酒店建筑酒店客房（三星以下）14.2941.7%1328.8%7180酒店客房（三星）2041.7%1328.8%7180酒店客房（四星）25-41.7%1328.8%7180续表A.1.3-3不同类型房间人员、设备'照明内热设道建筑类型房间类型人均占地面积（r112）人员在室率设备功率密度（W"）设备使用率照明功率密度（W112）照明开启时长W月）酒店建筑酒店客房（五星）33.3341.7%1328.8%7180多功能厅IO16.7%561.8%13.5150一般商店、超南1016.7%1354.2%9330高档商店2016.7%1354.2%14.5330中餐厅416.7%00.0%9300西餐厅416.7%00.0%6.5300火锅店416.7%00.0%8300快餐店416.7%00.0%5300酒吧、茶座436.6%00.0%8300厨房IO27.9%00.0%6330游泳池IO26.3%00.0%14.5210车库I(X)32.7%1532.7%2270办公室IO32.7%1332.7%8330密集办公室432.7%2032.7%13.5330会议室3.3336.5%561.8%9270大堂门厅2054.6%00.0%9300休息室3.3336.5%00.0%5120设备用房00.0%00.0%50续表A.1.3-3不同类型房间人员、设备、照明内热设置建筑类型房间类型人均占地面积(m2)人员在室率设备功率密度(Wmj)设备使用率照明功率密度(W?)照明开启时长(W月)酒店建筑库房、管道井00.0%00.0%00健身房826.3%00.0%11210保龄球房840.4%00.0%14.5240台球房440.4%00.0%14.5240学校建筑教室1.1226.8%514.9%9180阅览室2.526.8%IO14.9%9180电脑机房450.4%40100.0%15300办公室1032.7%1332.7%8270密集办公室432.7%2032.7%13.5270会议室3.3336.5%561.8%8120大堂门厅2054.6%00.0%10270休息室3.3336.5%00.0%5240设备用房00.0%00.0%50库房、管道井00.0%00.0%00车库10032.7%1532.7%2240商场建筑一般商店、超而2.532.6%1354.2%10330高档商店432.6%1354.2%16330中餐厅227.9%00.0%9300续表A.1.3-3不同类型房间人员、设备、照明内热设置建筑类型房间类型人均占地面积(m2)人员在室率设备功率密度(WZmj)设备使用率照明功率宓度(Wmj)照明开启时长(h月)商场建筑西餐厅236.6%00.0%6.53火锅店217.7%00.0%53快餐店227.9%00.0%5300酒吧、茶座236.6%00.0%8SOo厨房1027.9%00.0%6300办公室1032.7%1332.7%8240密集办公室432.7%2032.7%13.5240会议室3.3336.5%561.8%8180大堂门厅2054.6%00.0%IO270休息室3.3336.5%00.0%5120设备用房00.0%00.0%50库房、管道井00.0%00.0%00影剧院影剧院134.6%00.0%Il390舞台534.6%4066.7%Il390舞厅2.535.8%3035.8%Il240棋牌室2.520.8%00.0%11240展览厅523.8%2041.7%9300A.1.4基准建筑能效指标计算参数设置应符合下列规定:1建筑的形状、大小、内部的空间划分和使用功能、建筑构造、围护结构做法应与设计建筑一致。2供冷和供暖系统的运行时间、室内温度、照明开关时间、电梯系统运行时间、房间人均占有的使用面积及在室率、人员新风量及新风机组运行时间表、电器设备功率密度及使用率应与设计建筑一致；照明功率密度值应按本标准表A.1.3-3确定。3公共建筑的围护结构热工性能和冷热源性能应符合国家标准及河北省公共建筑节能设计标准DB13(J)81的规定，未规定的围护结构热工性能和冷热源性能的相关参数应与设计建筑一致。4应按设计建筑实际朝向建立基准建筑模型，并将建筑依次旋转90°、180°、270°,将四个不同方向的模型负荷计算结果的平均值作为基准建筑负荷。5基准建筑无活动遮阳装置，其基准建筑窗墙面积比应按表A.1.4-1选取，对于表中未包含的建筑类型，基准建筑窗墙比应与设计建筑一致。6基准建筑的供暖、供冷系统形式应按表A.1.4-2确定；基准建筑的生活热水系统形式和用水定额应与设计建筑一致，热源为燃气锅炉，其能效要求应与参照标准中供暖热源的要求一致。7基准建筑的电梯系统形式、类型、台数、设计速度、额定载客人数应与设计建筑一致，电梯待机时的能量需求(输出)为200W,运行时的特定能量消耗为1.26mWh(kgm)°表A.L4T基准建筑窗墙面积比建筑类型窗地面积比（%）零售小超市7医院建筑27酒店建筑（房间数£75间）24续表A.1.4T基准建筑窗墙面积比建筑类型窗墙面积比（）酒店建筑（房间数75间）34办公建筑（面积IOOOOm?）31办公建筑（面积IOOOOn?）40建筑类型窗墙面积比（）餐饮建筑34商场建筑20学校建筑25表A.1.4-2基准建筑供暖供冷系统建筑类型严寒地区寒冷地区夏热冬冷地区夏热冬暖地区温和地区办公建筑末端形式散热器供暧，风机盘管系统散热器供暧，风机盘管系统风机盘管系统风机盘管系统风机盘管系统冷源电制冷机组电制冷机组电制冷机组电制冷机组电制冷机组热源燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉酒店建筑末端形式散热器供暖，风机盘管系统风机盘管系统风机盘管系统风机盘管系统风机盘管系统冷源电制冷机组电制冷机组电制冷机组电制冷机组电制冷机组续表A.1.4-2基准建筑供暖供冷系统建筑类型严寒地区寒冷地区受热冬冷地区受热冬暧地区温和地区酒店建筑热源燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉学校建筑末端形式散热器供暖，风机盘管系统散热器供暖，风机盘管系统分体式空调分体式空调分体式空调冷源分体式空调分体式空调分体式空调分体式空调分体式空调热源燃煤锅炉燃煤锅炉空气源热泵空气源热泵空气源热泵商场建筑末端形式散热器供暖，全空气定风量系统全空气定风量系统全空气定风量系统全空气定风量系统全空气定风量系统冷源电制冷机组电制冷机组电制冷机组电制冷机组电制冷机组热源燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉医院建筑末端形式散热器供暖，全空气系统全空气系统全空气定风量系统全空气定风量系统全空气定风量系统冷源电制冷机组电制冷机组电制冷机组电制冷机组电制冷机组热源燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉续表A.1.4-2基准建筑供暖供冷系统建筑类型严寒地区寒冷地区熨热冬冷地区熨热冬暖地区温和地区其他类型末端形式散热器供暖，风机盘管系统风机盘管系统风机盘管系统风机盘管系统风机盘管系统冷源电制冷机组电制冷机组电制冷机组电制冷机组电制冷机组热源燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉燃煤锅炉A.1.5建筑能耗综合值应按下式计算：E=El"EPf卢EE血Xfi(A.1.5)A式中：E建筑能耗综合值，kWh(m2a)EE不含可再生能源发电的建筑能耗综合值，kWh(m2a)A建筑面积，m2fl能源换算系数，按本标准表A.1.11选取EJ一年本体产生的i类型可再生能源发电量，kWhEw年周边产生的i类型可再生能源发电量，kWhA.1.6不含可再生能源发电的建筑能耗综合值应按下式计算：rEdf,+Rxf、+EKf,+ECf,+EJf,+Rxf.(A.1.6)民一式中：Eh年供暖系统能源消耗，kWhE年供冷系统能源消耗，kWhE1年照明系统能源消耗，kWh氏一年生活热水系统能源消耗，kWhEt年电梯系统能源消耗，kWhEf年电梯系统能源消耗，kWhA.1.7可再生能源利用率应按下式计算：_EPh+EPc+EP.+Et,i×1+Enij×fira16Qtl + Qc + Qw + El×fi+Ee×fiREPP-VA.1./式中:REPP可再生能源利用率，%ER供暖系统中可再生能源利用量，kWhEK供冷系统中可再生能源利用量，kWhEP.生活热水系统中可再生能源利用量，kWhQh年供暖耗热量，kWhQC年供冷耗热量，kWhQ,年生活热水耗热量，kWhA.1.8供暖系统中可再生能源利用量应按下列公式计算：EPh=Ea£8+EPhait+EPlKsd+EPhhM(A. 1.8-2)(A. 1.8-3)EPh.w> 0h-3(A. 1.8-4)EPhtv> QKNO(A. 1.8-5)式中：EPge地源热泵供暖系统的年可再生能源利用量，kWh EPj 空气源热泵供暖系统的年可再生能源利用量，kWh ERa 太阳能热水供暖系统的年可再生能源利用量，kWh EP：生物质供暖系统的年可再生能源利用量，kWh Q*°地源热泵系统的年供暖供热量，kWhQp 空气源热泵系统的年供暖供热量，kWhQw太阳能系统的年供暖供热量，kWh。但，一生物质供暖系统的年供暖供热量，kWh 地源热泵机组年供暖耗电量，kWh 空气源热泵机组年供暖耗电量，kWhA.1.9生活热水系统中可再生能源利用量应按下列公式计算：EPW = EPwgeo+ EPWJait + EPw.w + EPWMOEP*.ifeo - QWitCO(A. 1.9-2)(A. 1.9-4)EPW.W?_Qv,)(EPa）沁=QW（A.1.9-5）式中：EPk地源热泵生活热水系统的年可再生能源利用量，kWhEPf空气源热泵生活热水系统的年可再生能源利用量，kWhEPi太阳能生活热水系统的年可再生能源利用量，kWhEPm生物质生活热水系统的年可再生能源利用量，kWh地源热泵系统的年生活热水供热量，kWhQwM空气源热泵系统的年生活热水供热量，kWh太阳能系统的年生活热水供热量，kWhQ生物质生活热水系统的年生活热水供热量，kWh民3。地源热泵机组供生活热水年耗电量，kWhEj空气源热泵机组供生活热水年耗电量，kWhA.1.10供冷系统中可再生能源利用量应按下列公式计算：式中：ERQ太阳能供冷系统的年可再生能源利用量，kWh太阳能供冷系统的年供冷量，kWhA.1.11能源换算系数应符合表A.l.11的规定。表A.1.H能源换算系数能源类型换算单位能源换算系数标准煤kWh/kbce弊湍8.14天然气kWh/m,络然0.85热力kWh/kWh终端1.22电力kWh/kWh终端2.6生物质能kWh/kWh缪蝠0.20电力（光伏、风力等可再生能源发电）kWhZkWhwa2.6A.2公共建筑A.2.1建筑本体节能率计算时，设计建筑的建筑能耗综合值不应包括可再生能源发电量，并应按下式计算：7=包包X100%(A.3.1)ER式中：九建筑木体节能率EE设计建筑不含可再生能源发电的建筑能耗综合值，kWhm2ER基准建筑的建筑能耗综合值，kWhm2A.2.2建筑综合节能率计算应按下式计算：p=匡一阂×10()%(A.3.2)ER式中：外建筑综合节能率ED设计建筑的建筑能耗综合值，kWhm2
