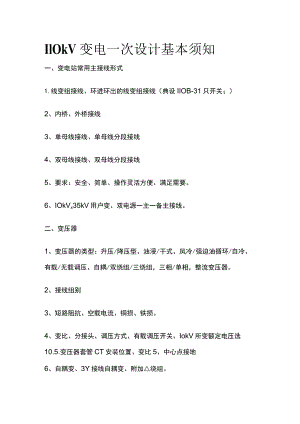

IlOkV变电一次设计基本须知一、变电站常用主接线形式1.线变组接线、环进环出的线变组接线（典设IIOB-31只开关；）2、内桥、外桥接线3、单母线接线、单母线分段接线4、双母线接线、双母线分段接线5、要求：安全、简单、操作灵活方便、满足需要。6、IOkVx35kV用户变、双电源一主一备主接线。二、变压器1、变压器的类型：升压/降压型、油浸/干式、凤冷/强迫油循环/自冷、有载/无载调压、自耦/双绕组/三绕组，三相/单相，整流变压器。2、接线组别3、短路阻抗、空载电流、铜损、铁损。4、变比、分接头、调压方式、有载调压开关、IokV所变额定电压选10.5.变压器套管CT安装位置、变比5、中心点接地6、自耦变、3Y接线自耦变、附加绕组。三、断路器1.作用和地位、开断电流（三相短路电流）、短路关合电流（短路冲击电流）、操作循环、操作相数、分合闸时间及同期性2、首相开断系数：不接地系统1.5、接地系统1.3倍3、切电容器防重燃、过电压、切合小电感电流防强制截流引起过电压4、IlOkVLTB:合闸40ms分闸20ms操作循环。-0.3s-CO-3m-CO四、隔离开关1.在系统中的作用;明显的隔离电源，保安全。2、GIS的快速地刀（有弹簧储能机构、GIS专有）、户内户外、左右接地五、CT1.电气一次动热稳定校验、注意用户变小变比的计量CT2、额定电流变比、误差精度、CT的饱和、二次容量及阻数3、例：LB-IIO2005A45kA3s115kA;LZZB1-12W505A9kA22.5kAs1005A18kA45kA4、变压器套管CT5、D独立油浸CT的小套管6、计量CT实际二次负荷应在25%-IO0%额定二次负荷范围内六、PT1.类型;电磁型、电容式（线路型、母线型）2、接线方式V-VY-Y单相3、变比、精度、二次容量及组数4、计量PT实际二次负荷应在25%-IO0%额定二次负荷范围内5、IOkV、35kV不接地系统（包括消弧线圈接地）PT一次接线：V-V接线、二次B相接地Y-YO接线：一次中性点不接地或经消谐电阻接地YO-YO接线：一次中性点直接接地35kV及以下客户端变电所建设标准：6.7.1电压互感器选择L直选用全绝缘结构型式的互感器。采用V/V接线。当采用Y/Y按时中性点应经消谐电阻接地或不接地。2.对小电阻接地系统中性点采用直接接地方式。国家电网十八项反措实施细则：12.4.2为防止中性点非直接接地系统发生由于电磁式电压互感器饱和产生的铁磁谐振过电压，可采取以下措施：1）选用励磁特颜口点较高的，在L9Um电压下，铁芯磁通不饱和的电压互感器。2 ）在电压互感器（包括系统中的用户站）一次绕组中性点对地间串接线性或非线性消谐电阻、加零序电压互感器或在开口三角绕组加阻尼或其它专门消除此类谐振的装置。3 ）加强用电监察工作，IOkV以下用户电压互感器一次中性点应不接地。七、并联电容器组1.容量与接线2、串联电抗的电抗率，串入电抗后电容器电压的升高;限流电抗电抗率5次谐波电抗率4.5%6%3、放电线圈的容量：5s内剩余电压50V八、消弧线圈接地变1.电网电容电流的计算2、消弧线圈、接地变容量选择Z型接线接地变零序阻抗小能带90%100%的消弧线圈，普通变压器接地变只能带20%容量的消弧线圈
