(全)桩基旋挖钻施工作业指导书.docx

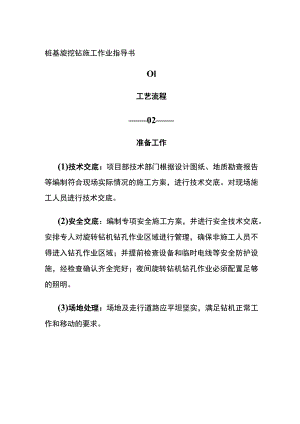

桩基旋挖钻施工作业指导书Ol工艺流程02准备工作(1)技术交底：项目部技术部门根据设计图纸、地质勘查报告等编制符合现场实际情况的施工方案，进行技术交底。对现场施工人员进行技术交底。(2)安全交底：编制专项安全施工方案，并进行安全技术交底。安排专人对旋转钻机钻孔作业区域进行管理，确保非施工人员不得进入钻孔作业区域；并提前检查设备和临时电线等安全防护设施，经检查确认齐全完好；夜间旋转钻机钻孔作业必须配置足够的照明。(3)场地处理：场地及走行道路应平坦坚实，满足钻机正常工作和移动的要求。(4)护筒埋设：护筒坚实不漏水，护筒内径应比钻头大约40厘米，护筒顶面宜高出地下水位2米，并高出地面0.5米。埋设时应在护筒四周回填黏土并分层夯实，顶面位置偏差不大于5厘米，倾斜度偏差不大于1%。(5)设备安装：对主要钻孔机具及配套设备进行检查、维修，底架应平整和保持稳定，不得产生位移或沉陷。钻机顶端应用缆风绳对称拉紧，钻头中心与护筒中心的偏差不得大于5厘米。钻机的钢丝绳应配置适当，使用时应有专人检查维修；钢丝绳应无死弯、无断丝，且安全系数不应小于12;钢丝绳松弛度应适宜，并制动良好；钢丝绳卡数量与钢丝绳直径相匹配。(6)泥浆制备：泥浆原料宜选用优质黏土,有条件时应优先采用膨润土造浆。泥浆池防护栏杆：应采用钢管栏杆及栏杆柱均采用48*3.5mm的管材，以扣件或电焊进行固定。防护栏杆由二道横杆及栏杆柱组成,上横杆离地高度为L2米,下横杆离地高度为0.6米,立杆总长度L7米,埋入地下0.5米，立杆间距2米。防护栏杆采用密目网进行自上而下安装封闭。所有护栏用红白油漆刷上醒目的警示色，钢管红白油漆间距为20cm,护栏周围应悬挂警示标志。03钻孔施工(1)钻孔步骤：低速启动，逐步增加钻速。连续进行，中间不得随意停钻。随时检查泥浆比重和含砂率，并记录土层变化情况。钻孔达到设计深度后，检查孔位、孔径、孔深、孔型和倾斜度。(2)注意事项：因故障停钻时,有钻杆的钻机应将钻头提离孔底5米以上,其他钻机应将钻头提出孔外。钻孔时，钻速不得过快或骤然变速，孔内弃土不得堆积在钻孔周围。在高压线或营业线附近施工，应有防触电和防倾覆措施。钻孔时，非作业人员不得进入该区域范围内。钻孔时，孔内水位高于护筒底脚05m以上或地下水位以上1.52.0m,在任何情况下，应采取措施保证护筒内水头高度和泥浆比重及黏度。提升钻头到接近护筒底缘时,应减速平稳,防止碰撞护筒。钻进时，高压胶管下不得站人。水龙头与胶管连接处应用双夹卡住。钻机旋转时，不得提升钻杆。加接钻杆时，连接螺栓严禁用普通螺栓代替。钻机移动时，不得挤压电缆线和风水管路。潜水钻机钻孔时,每完成一根钻孔桩后应检查一次电机的密封状况。钻进速度应根据地质变化加以控制，以保证安全运转。04收尾工作孔口保护：孔口应加盖防护，并设置值班人员，阻止非工作人员入内。夜间应悬挂红灯警示。切断电源：防止无关人员触碰或发生意外触电。设备转移：检查钻孔机具及配套设备安全情况,将其转移到安全位置。交接场地：钻孔作业班组向下一道工序班组交接场地。
