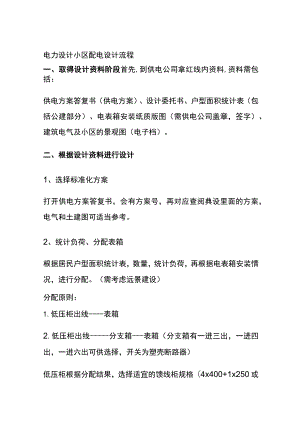

电力设计小区配电设计流程一、取得设计资料阶段首先,到供电公司拿红线内资料,资料需包括：供电方案答复书（供电方案）、设计委托书、户型面积统计表（包括公建部分）、电表箱安装纸质版图（需供电公司盖章，签字）、建筑电气及小区的景观图（电子档）。二、根据设计资料进行设计1、选择标准化方案打开供电方案答复书，会有方案号，再对应查阅典设里面的方案，电气和土建图可适当参考。2、统计负荷、分配表箱根据居民户型面积统计表，数量，统计负荷，再根据电表箱安装情况，进行分配。（需考虑远景建设）分配原则：1.低压柜出线-表箱2.低压柜出线-分支箱-表箱（分支箱有一进三出，一进四出，一进六出可供选择，开关为塑壳断路器）低压柜根据分配结果，选择适宜的馈线柜规格（4x400+1x250或者3x400+2x250等等）调整CT变比，选择电缆。馈线柜配置原则（主备互为闭锁，交叉供电）IOkV主接线及系统配置图，需注意调整：备注说明，文字注释说明，电缆型号，变压器容量。然后画红线内室夕M共电要求图，摆布配电房（注意朝向，位置），摆放电缆井，分支箱（尽量放置绿化带），根据电缆路径画管道图材质一般PVC或者钢笥低压100,高压200）,预留管道（N÷3）o考虑预留配电室备用间隔出线管道。可以让业主根据现场情况确认图纸，方便调整管道，有利于施工。4、红线内土建部分电房土建部分，根据方案，长度和宽度，可参考以前出版的工程，根据实际情况调整：门的规格，窗户的位置，轴流风机的位置，设施的基础的砌筑，和相关的土建说明，剖视图等。二次部分,可参考以前的图纸（注意带不带户内环网柜）至I此,为红线内的电气和土建的施工图。红线外设计需要由业主提供的资料：规划局审批的外部路径图的电子档和纸质版（纸质版需规划盖章）根据现场实际情况,在外部路径电子档图纸的基础上，细化设计，放置电缆井，选择埋管方式，原有管道和新建管道要分清，选择适宜管道的规格（9÷2或者8+2等等）。根据实际情况修改通用图。外线方案有杆塔部分，需出单线图，及杆型图。另外需要出电缆清册，材料清册，计量清册，红线内概算，红线外概算，专变间隔概算。另外,如需扩间隔工程,需到现场确认出线间隔柜号，厂家，额外提供高压柜摆布，及电气主接线图。6、图纸评审及工代图纸设计完,可参加每周二的扬州供电公司的评审会。（会前提前4天预约）。参加会议需带好图纸（图纸可不含二次部分，供电要求图需打彩图），清册，概算，供电方案。会签单需要所有人员全部签字通过，才算图纸通过。图纸根据评审意见修改出版，出版8份，白图。图纸及评审意见单，送到扬州供电公司。给运维部的主任看过出版的图纸，签字，方可盖章。（自己盖）盖完后，2份图留给运维部主任，2份给大客户经理，4份给项目经理。在施工过程中，如外线方案变化，负荷变化，需要业主提出变更，并需供电公司盖章同意，图纸重新调整出版盖章。如设计单位出现设计失误，又设计单位写申请变更函，与变更后的图纸一起交至供电公司。7、物资大致流程：1.供电公司项目经理通知物资上报，并提供项目定义号；2 .施工单位提供物资清单，并且需要项目经理签字，施工单vr->3 .外网上*电力统一认证服务。4 ,登陆成功后，设计成果提交，设备材料清册提交，匹配项目，输入项目定义号。5 .匹配成功后，生成工程信息，导出。6 .打开设备管理工具，项目管理，接收，刚刚导出的文件。7 .项目添加到列表后，双击，新建设备材料清册，添加主设备，装置性材料。8 .保存，导出设备材料清册。9 .上网登陆，勾选报的项目，维护设备材料清册，补充物料，上传，确认。
