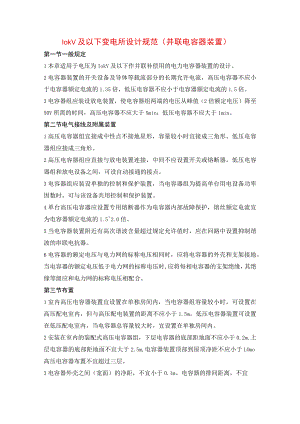

10kV及以下变电所设计规范（并联电容器装置）.docx

IokV及以下变电所设计规范（并联电容器装置）第一节一般规定1本章适用于电压为IokV及以下作并联补偿用的电力电容器装置的设计。2电容器装置的开关设备及导体等载流部分的长期允许电流，高压电容器不应小于电容器额定电流的1.35倍，低压电容器不应小于电容器额定电流的1.5倍。3电容器组应装设放电装置，使电容器组两端的电压从峰值（2倍额定电压）降至50V所需的时间，高压电容器不应大于5min；低压电容器不应大于Imin。第二节电气接线及附属装置1高压电容器组宜接成中性点不接地星形，容量较小时宜接成三角形。低压电容器组应接成三角形。2高压电容器组应直接与放电装置连接，中间不应设置开关或熔断器。低压电容器组和放电设备之间，可设自动接通的接点。3电容器组应装设单独的控制和保护装置，当电容器组为提高单台用电设备功率因数时，可与该设备共用控制和保护装置。4单台高压电容器应设置专用熔断器作为电容器内部故障保护，熔丝额定电流宜为电容器额定电流的1.52.0倍。5当电容器装置附近有高次谐波含量超过规定允许值时，应在回路中设置抑制谐波的串联电抗器。6电容器的额定电压与电力网的标称电压相同时，应将电容器的外壳和支架接地。当电容器的额定电压低于电力网的标称电压时,应将每相电容器的支架绝缘，其绝缘等级应和电力网的标称电压相配合。第三节布置1室内高压电容器装置宜设置在单独房间内，当电容器组容量较小时，可设置在高压配电室内，但与高压配电装置的距离不应小于1.5m。低压电容器装置可设置在低压配电室内，当电容器总容量较大时，宜设置在单独房间内。2安装在室内的装配式高压电容器组，下层电容器的底部距地面不应小于0.2m,上层电容器的底部距地面不宜大于2.5m,电容器装置顶部到屋顶净距不应小于LOmo高压电容器布置不宜超过三层。3电容器外壳之间（宽面）的净距，不宜小于0.1m。电容器的排间距离，不宜小于0.2m<>4装配式电容器组单列布置时，网门与墙距离不应小于1.3m；当双列布置时,网门之间距离不应小于1.5m。5成套电容器柜单列布置时，柜正面与墙面距离不应小于1.5m；当双列布置时,柜面之间距离不应小于2.0mo
