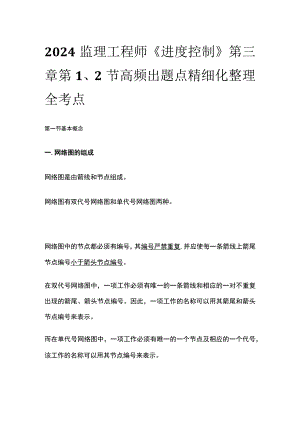

2024监理工程师《进度控制》第三章第1、2节高频出题点精细化整理全考点.docx

2024监理工程师进度控制第三章第1、2节高频出题点精细化整理全考点第一节基本概念一.网络图的组成网络图是由箭线和节点组成。网络图有双代号网络图和单代号网络图两种。网络图中的节点都必须有编号，其编号严禁重复,并应使每一条箭线上箭尾节点编号小于箭头节点编号。在双代号网络图中，一项工作必须有唯一的一条箭线和相应的一对不重复出现的箭尾、箭头节点编号。因此，一项工作的名称可以用其箭尾和箭头节点编号来表示。而在单代号网络图中，一项工作必须有唯一的一个节点及相应的一个代号，该工作的名称可以用其节点编号来表示。在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，称为虚工作。虚工作既不消耗时间，也不消耗资源。虚工作主要用来表示相邻两项工作之间的逻辑关系。但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。二、工艺关系和组织关系（一）工艺关系生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。（二）组织关系工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）遇配需要而规定的先后顺序关系称为组织关系。【例题2019年真题】双代号网络计划中虚工作的含义是指（D）。A.相邻工作间的逻辑关系，只消耗时间B相邻工作间的逻辑关系，只消耗资源C.相邻工作间的逻辑关系，消耗资源和时间D.相邻工作间的逻辑关系，不消耗资源和时间【例题2020年真题】某工程有A、B两项工作，分为3个施工段（A1A2A3,B1B2B3）进行流水施工，对应的双代号网络计划如下图所示，相邻两项工作属于工艺关系的是（B）。A.A1A2B.A2B2C.B1B2D.B1A3【解析】生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。选项AC属于组织关系；选项D无逻辑关系。【例题2017年真题】某工程有3个施工过程，依次为：钢筋+模板+混凝土，划分为I和U施工段编制工程网络进度计划。下列工作逻辑关系中，属于正确工艺关系的是（）。A.模板I一混凝土IB.模板I-钢筋IC.钢筋I一钢筋D.模板I一模板11【解析】生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系，钢筋I一模板I一混凝土I。三、紧前工作.紧后工作和平行工作（一）紧前工作：相对某项工作，紧排在该工作之前的工作称为该工作的紧前工作。（二）紧后工作：相对某项工作，紧排在该工作之后的工作称为该工作的紧后工作。（三）平行工作：相对于某项工作，可以与该工作同时进行的工作即为该工作的平行工作。工作之间逻辑关系是正确绘制网络图的前提条件。四、先行工作和后续工作先行相对于某项工作而言，从网络图的起点节点开始，顺箭头方向经过一系工作列箭线与节点到达该工作为止的各条通路上的所有工作,都称为该工作的先行工作后续相对于某项工作而言，从该工作之后开始,顺箭头方向经过一系列箭线工作与节点到网络图的终点节点的各条通路上的所有工作，都称为该工作的后续工作在工程网络计划实施过程中，如果发现某项工作进度出现拖延，则受影响的工作必然是该工作的后续工作。五、线路、关键线路和关键工作线路网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到达终点节点的通路称为线路关键线路上所有工作的持续时间总和称为该线路的总持续时间。总拄续蛔线路最长的线路称为关键线路,关键线路的长度就是网络计划的总工期关键关键线路上的工作称为关键工作。关键工作的实际进度是建设工程进度工作控制工作中的重点。在网络计划中关键线路可能不止一条。而且在网络计划执行过程中，关键线路还会发生转移。第二节网络图的绘制一.双代号网络图的绘制(1)必须按照已定逻辑关系绘制。(2)网络图中严禁出现从一个节点出发,顺箭头方向又回到原出发点的循环回路。(3)网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向,不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。(4)网络图中严禁出现双向箭头和无箭头的连线。(5)网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。(6)严禁在箭线上引入或引出箭线。但当网络图的起点节点有多条箭线引出(外向箭线)或终点节点有多条箭线引入(内向箭线)时，为使图形简洁,可用母线法绘图。(7)应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。(8)网络图中应只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)。【例题2017年真题】根据双代号网络图绘图规则,下列网络图中的绘图错误是（C）oA.节点编号有误B.存在循环回路C.多个起点节点D.多个终点节点【解析】选项Cz存在多个起点节点L3o【例题2018年真题】某工程双代号网络计划如下图所示,其绘图错误有（AB）。A.多个起点节点B.节点编号有误C.存在循环回路D.工作代号重复E.多个终点节点【解析】选项A,存在多个起点节点1、2;选项B,节点编号6指向节点编号5o【例题2021年真题】某工程双代号网络计划如下图。错误有（ABD）oA.多个起点节点B.多个终点节点 C.存在循环回路D.箭线上引出箭线E.存在无箭头的工作【解析】选项A,存在多个起点节点1、5;选项B,存在多个终点节点4、9;选项D,F、I工作之间存在箭线上引出箭线,所有工作都有箭头。
