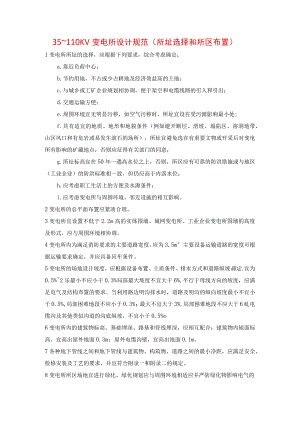

    35~110KV变电所设计规范(所址选择和所区布置).docx

    35110KV变电所设计规范(所址选择和所区布置)1变电所所址的选择,应根据下列要求,综合考虑确定:a.靠近负荷中心;b.节约用地,不占或少占耕地及经济效益高的土地;c.与城乡或工矿企业规划相协调,便于架空和电缆线路的引入和引出;d.交通运输方便;e.周围环境宜无明显污秽,如空气污秽时,所址宜设在受污源影响最小处;f.具有适宜的地质、地形和地貌条件(例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所),所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点,否则应征得有关部门的同意;g.所址标高宜在50年一遇高水位之上,否则,所区应有可靠的防洪措施或与地区(工业企业)的防洪标准相一致,但仍应高于内涝水位;h.应考虑职工生活上的方便及水源条件;i.应考虑变电所与周围环境、邻近设施的相互影响。2变电所的总平面布置应紧凑合理。3变电所宜设置不低于2.2m高的实体围墙。城网变电所、工业企业变电所围墙的高度及形式,应与周围环境相协调。4变电所内为满足消防要求的主要道路宽度,应为3.5m°主要设备运输道路的宽度可根据运输要求确定,并应具备回车条件。5变电所的场地设计坡度,应根据设备布置、土质条件、排水方式和道路纵坡确定,宜为0.5%2乐最小不应小于0.3%局部最大坡度不宜大于6%,平行于母线方向的坡度,应满足电气及结构布置的要求。当利用路边明沟排水时,道路及明沟的纵向坡度最小不宜小于0.5%,局部困难地段不应小于0.3%;最大不宜大于3%,局部困难地段不应大于6虬电缆沟及其他类似沟道的沟底纵坡,不宜小于0.5%o6变电所内的建筑物标高、基础埋深、路基和管线埋深,应相互配合;建筑物内地面标高,宜高出屋外地面0.3m;屋外电缆沟壁,宜高出地面0.1m。7各种地下管线之间和地下管线与建筑物、构筑物、道路之间的最小净距,应满足安全、检修安装及工艺的要求,并宜符合附录一和附录二的规定。8变电所所区场地宜进行绿化。绿化规划应与周围环境相适应并严防绿化物影响电气的安全运行。绿化宜分期、分批进行。9变电所排出的污水必须符合现行国家标准工业企业设计卫生标准的有关规定。
