XXX河道整治工程监理细则.docx

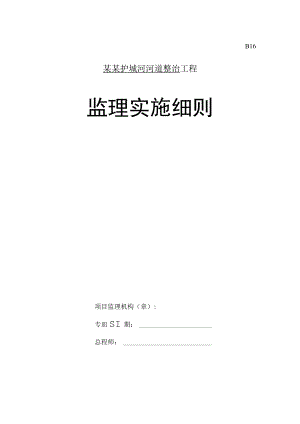

B16某某护城河河道整治工程监理实施细则项目监理机构（章）:专皿SI期：总程师：日期：目录一、工程概况3二、编制依据3三、专1W点42、河道围堰后排水前必须检查沿河两岸是否存在水源，确保河道清.43、河床超深部分采用素士回填夯实，必须确保回填土密实度满足设.47、灰土配合比符合设计要求，回填密实度符合设计要求。49、栏杆制作符合设计要求、安装栏杆顺直、表面无缺陷。4四、监SI作SES5（四）材质核定的监理工作流程9（五）隐蔽工程监理工作流程9（六）施工阶段分部与分项工程质量监理工作流程10（九）竣工验收阶段质量监理工作13五、监理工作控制目标及控制要点14（一）监理工作控制目标：14（二）监理工作控制要点：14六、监理工作方法及措施19（一）质量控制的方法及措施19（二）进度控制的方法及措施20（三）投资控制的方法及措施20（四）合同管理的方法及措施21（五）信息管理的方法及措施21（六）安全管理及文明生产措施21（七）组织与协调22一、工程概况1、 建设单位：2、 工程名称：XXX河河道整治工程3、 建设地点：XXX路与XXX路交会点4、 勘察单位：XXX勘察测绘研究院XXX河河道整治工程地处*XXX路与XXX路交会点，新建XXX医院北侧，南起东风河，东至XxX桥，全长约360米。规划宽度分别为18米、16米。其间以圆弧过渡。二、编制依据1、建筑法2、建筑工程质量管理条例3、本工程监理合同4、本工程建设单位与总承包单位签订的承发包合同5、本工程设计图纸6、监理规划7、建筑工程监理规范(GB503192000)8、砌体工程施工质量验收规范(GB50203-2002)9、硅结构工程施工质量验收规范(GB502042002)10、工程测量规范(GB50026-93)11、施工现场临时用电安全技术规范(JBJ4&88)12、其它相关法律、规范、规程和标准图集，强制性条文。三、专业工程特点1、本工程主要工作内容：测量放线、围堰、排水、河道清淤、河床底超深部位的素土回填压实、搅拌桩施工、C15块石混凝土基础、7.5号砂浆块石挡土墙、灰土回填夯实、人行道施工、防撞栏杆施工。2、河道围堰后排水前必须检查沿河两岸是否存在水源，确保河道清淤时无流水进入河床。3、河床超深部分采用素土回填夯实，必须确保回填土密实度满足设计要求。4、搅拌桩施工（详见搅拌桩施工监理细则）。5、05块石混凝土基础，必须确保混凝土强度和密实度，防止出现空洞。6、7.5号砂浆块石挡土墙，确保砂浆标号、块石的砌筑方法要符合相应的规范要求、按规定留置伸缩缝、几何尺寸符合设计图纸的要求、灌浆饱满。7、灰土配合比符合设计要求，回填密实度符合设计要求。8、人行道路基夯实、垫层混凝土标号、厚度符合设计要求、铺地平整无空鼓、板块表面洁净、图案清晰、色泽一致、接缝均匀、坡度符合设计要求、无积水。9、栏杆制作符合设计要求、安装栏杆顺直、表面无缺陷。（一）理机构与业主、承包人的关系支付证明、报表报告工作、请示、报批决定、指示总监理工程师指示、指报批、请示、报告批熨、批示、指导现场监理工程师申请、报告、报审、报验承包人.审查、抽验、签证、指示、指令（二）工程设计变更程序流程检验结果审查结果业主签署施工组织设计审核意见不合格同意合格,筹署由核竟甲,监理工程师材料进场、按要求堆放承包人监理工程师批复开工申请单监理工程师材料退场承包人返还开工申请单承包人J进入分部、分项工程工序施工承包人（五）隐蔽工程监理工作流程（六）施工阶段分部与分项工程质量监理工作流程（七）进度控制工作流程()投资控制工程流程（九）竣工验收阶段质量监理工作五、监理工作控制目标及控制要点(一)监理工作控制目标：1、质量目标：确保工程质量等级达到优良，争创市优工程。2、安全目标：督促施工单位安全文明施工，无重大人员伤亡事故。3、工期目标：按中标工期为控制目标。4、工程投资目标：控制在业主预定的投资目标值内。(一)监理工作控制要点：1、准备阶段的监理工作要点(1)全面了解和熟悉项目的有关合同文件，以便严格要求施工方履行合同。(2)审批施工方的施工组织设计重点审查：针对本工程特点制定的施工方案；施工组织体系,的完整情况；施工质量保证体系和安全管理体系是否建立健全，人员数量、素质是否满足本工程要求；应具备切实可行的施工进度网络计划，尤其是关键线路上关键工序的工序、人员、材料、设备的安排是否切实可行；施工过程中的材料进场计划；施工现场人员和机械动态计划；测量仪器、标准试验设备应准备就绪。(3)审查开工条件：现场的三通一平已具备，施工组织设计已通过审批，施工进度计划已批准，施工材料、施工机械、施工管理人员(包括工程技术人员及行政管理人员)均已到场，己领取项目施工许可证。2、施工阶段监理工作要点(1)河床清淤及回填：、河床清淤前必须检查施工单位所放线是否设计要求，并检测河床排水后的标高；、清淤时必须控制好河床底的高程、坡度；、河床土方开挖时必须控制好机械挖土高度，为防止河床底土层受扰动必须留约200mm厚土进行人工开挖，河床开挖后必须留设排水沟和集水坑，便于雨天及时抽排水，防止河床积水；、土方回填时必须严格控制好回填土的质量(严禁有垃圾、树根、淤泥等)，回填前必须在基底压实后再进行；、回填土及原土夯实系数、标高、坡度、表面平整度必须符合设计及规范要求，并进行见证检测。(2)挡土墙施工：、挡土墙所用的石材必须质地坚实，无风化剥落和裂纹，石材砌筑前必须清除表面的泥垢、水锈等杂质；、砌筑挡土墙时第一皮石块要根据放出的边线进行摆底、45cm座浆、大面向下，并采用丁砌层砌筑，处理好大放脚的转角，大角处要选择比较方正的石块砌筑，以此石为基准石再依次摆砌外皮块石和内侧皮块石，内外侧块块石至少有两个较平整面，确保底面窝砌平衡，外侧面平齐；、每层台砌好后找平，台高一般控制在3040cm,至少二皮块石，石块必须上下错缝，上级阶梯的石块至少压砌下级阶梯的1/2,相邻部分的块石就相互错缝搭砌，每阶收退宽度不应大于20cm,每级上表面必须大致平整，对于石尖采用手锤修正；、挡土墙当中部分用毛石砌筑时，丁砌料石伸入毛石部分的长度必须大于200mm,砌筑角度必须符合设计要求，外露面的灰缝厚度不得大于40mm两个分层高度间分层处的错缝不得小于80mm；、挡土墙所用的石材及砂浆强度等级必须符合设计要求；、挡土墙组砌形式必须符合下列规定：内外搭砌，上下错缝，拉结石、丁砌石交错设置。要确保墙体的整体性和稳定性，严禁干垫砌筑和双垫砌筑，每层间隔IM左右，必须砌一贯通墙厚压住内外皮块石的拉结石，毛石墙拉结石每0.7M墙面不应少于1块，上下拉结石应呈梅花状，互相错开，防止砌成夹心墙；、挡土墙轴线位置、垂直度、尺寸允许偏差见下表:项目轴线位置墙面垂直度顶面标高墙体厚度表面平整度允许偏差（n）153015+20,-1020、控制好挡土墙伸缩沉降缝的间隙长度、缝宽、缝内泡沫塑料板、及内、外、顶三边填塞沥青麻丝深度；、土方回填所用的土质必须符合设计及规范要求，灰土回填时必须分层夯实，灰土回填厚度必须符合设计要求，回填土必须按设计及规范要求进行检测；、C15毛石碎、C20碎压顶所用的材料必须符合设计及规范要求，役必须要有配合比，按试验室出具的配合比计量，混凝土施工前进行计量，严格控制好混凝土的配合比，毛石混凝土施工前应首先在底部铺设一层不少于IOCM厚的同标号碎石粒径2040mm的混凝土层，抛石灌浆，碎严禁出现蜂窝、孔洞、疏松、夹渣、裂缝(3)石灰土施工：、石灰土必须按设计配合比搅拌均匀，人工拌和的翻拌次数不少于三遍，要求色泽一致、无花白现象。干土还应随拌随打水花，控制灰土的最佳含水量。、石灰土厚度必须按规定铺设，石墙后灰土每层厚度不得超过25cm并分层夯实，夯实密实度经环刀试验检测必须符合设计图纸要求；人行道基层灰土的厚度必须符合设计要求，密实度经检测后确认，应符合设计图纸要求。、拌制灰土使用的石灰存放期不得超过3个月，防止石灰过期失效，使用的块状石灰必须充分消解，对于少量未消解和慢化石灰块，要过ICm筛孔的筛子。、拌制灰土的土料超过2cm以上的土块不得大于3%,必要时应通过2cm筛孔过筛；、控制好灰土的含水量，严禁因灰土过干在碾压时采用表面洒水处理的方法和使用过湿灰土碾压后出现颤动、裂缝现象的发生。(4)人行道及防撞栏杆施工：、检查所放线是否符合设计要求；、检查材料的品种、规格、质量等是否符合设计及规范要求，有裂纹、缺棱、掉角、色差较大的严禁使用;、面层铺设前必须弹线试铺、试拼，试铺后按两个方向编号排列，然后按编号码堆放整齐；、板块之间应接缝紧密、粗砂扫缝、在非标准地段应将板材切割后铺装，不准用砂浆面层代替板块或以零碎板材进行拼铺。面层与基层必须结合牢固，无空鼓，板块表面必须洁净、图案清晰、色泽一致、接缝均匀填顺，坡度符合设计要求，人行道内必须无积水；、盲道铺设所用材料规格、品种必须符合设计及规范要求；、路牙、及路缘石所用的材料必须有足够的强度，并应具有抗撞击、耐风化的性能，表面应平整，不应有脱皮现象；、碎防撞栏杆每块构件必须一次性浇筑完毕，洒水养护不少于7天，栏杆的形状、尺寸必须符合设计要求，栏杆浇筑后达到一定的强度后方可拆模（无裂纹、缺棱、掉角现象）；、栏杆安装时碎强度必须达到设计值的70%以上，栏杆安装时必须带通线对直、较平（弯道圆弧要求顺适）竖直后用高标号水泥砂浆填缝固定。（4）安全文明施工：要求施工单位做好施工前的安全教育和安全交底，现场安全保证体系必须正常运转，施工现场周围应设立防护拦及标识，张贴横幅标语，做好文明施工的宣传工作。3、竣工阶段的监理工作要点在缺陷责任期内，如工程发生质量问题是由于承包人的原因造成的，发生的一切费用由承包人承担；如缺陷的原因，不属于承包人的责任，由监理与承包人进行工程费用估价，在缺陷责任期内，监理将定期组织人员对承包人移交的工程进行检查。在缺陷责任期终止前，缺陷修复工程全部完成及经监理组织检查认可，报建设单位审定，由总监理工程师签发“缺陷责任终止证书”O六、监理工作方法及措施（一）质量控制的方法及措施根据质量目标达到优良等级，争创市优工程。因此在质量控制上严格按优良等级标准组织检查验收，按照工程质量控制的工作流程，组织现场监理人员做好事前、事中、事后的质量控制工作。重点是做好施工准备阶段以及施工各工序之前的事前控制工作。在施工现场及时发现问题，及时纠正，做好事中控制工作。事后控制：通过对已完工程的检查验收，把好最后一道关，不合格的要求承包人修复，甚至返工。分项工程开工前的审查：审查承包方提供的“进场设备报验单”、施工方案、施工工艺、质量控制和进度计划；审查进场材料情况及试验报告；审查现场测量放样及资料。检验测试：用于本工程的材料（包括外购材料、半成品、成品）需事先经过检验合格。各种混合料的组成设计、最佳密实度、最佳含水量均需经过试验确定。隐蔽（中间）验收：每道工序开始前，承包人应填报隐蔽工程验收单并附自检资料，监理工程师收到申请单24小时内到现场检验，合格后方可转入下一道工序施工。分项工程检查：分项工程完工，承包人应自检合格后，填报工程报验单，由监理组织现场验收。旁站监理：根据工程的难易程度、复杂性和重要性，采取全过程旁站、部位旁站和巡视抽查三种方式，对发现的问题应及时纠正解决，不留隐患。.（二）进度控制的方法及措施分项工程开工前，建立分项工程的月、周进度控制图表，对分项工程的月、周施工进度进行动态控制，实际进度与计划偏离时，应及时调整、纠偏，尤其是关键线路、关键工序的人力、材料设备的安排是否合理、是否能保障关键线路的顺利施工。（三）投资控制的方法及措施1、工程费用管理：合同中所规定的工程量清单工程费用的计量的支付，已批复的施工方案及合同中所规定的其它工程量进行计量（如：附加工程、工程变更等），尽量减少施工中各种附加费用的支付。2、计量工作由总监理工程师负责，可采用承包人计量、监理工程师确认，或监理工程师独立核算，以及监理工程师、承包人共同计量三种形式。无论何种形式均需承包人、总监理工程师、业主三方签字。3、计量方法：对已完合格工程，监理工程师事先通知承包人，进行实地测量并计量，双方签字确认。4、工程费用支付：总监理工程师通过工程的计量支付，控制合同价款，承包人的付款申请，经监理审核签字后，由建设单位支付。（四）合同管理的方法及措施1、工程变更：严格按设计变更程序办理工程变更，经建设单位代表签字认可后，由监理签发工程变更监理通知单方能生效。2、变更的估价由总监理工程师按合同有关条款及有关规定处理，由建设单位代表最终核定。3、审查分包合同：承包人将主体工程工程分包时应根据合同的规定向总监理工程师提出申请，应把分包人的技术力量、管理水平、施工机械以及类似工程业绩，报总监理工程师审批，在合同实施过程中，监理工程师与分包人发生直接关系，建设单位也不直接向分包人付款，承包人必须对分包人行为、违约等承担全部责任。（五）信息管理的方法及措施监理工程师随时注意对信息的收集、整理、分析处理保存，采用微机手段进行信息处理、进行编制、决策、跟踪检查。建立监理档案包括行政档案、监理月报、技术档案等。（六）安全管理及文明生产措施严格执行国务院2003年第393号令（关于建设工程安全生产管理条例）的规定，督促施工单位安全保证体系的运行情况，要求施工单位定期组织质量安全大检查，使其制度化，促进安全文明生产。现场施工人员必须人人都树立安全生产意识，时时注意安全，施工现场周围应设立防护拦及标识，张贴横幅标语，做好文明施工的宣传工作。遇有安全隐患及时提醒施工单位进行整改处理，特殊情况下发工程暂停令，整改合格后签署工程复工令。对拒不执行监理通知违章冒险施工行为，及时向建设单位和政府行政主管部门汇报。（七）组织与协调1、实现工程总目标是业主、承包方、监理方三方共同的目标，在工程实施过程中，三方从各自项目管理角度必然出现矛盾，因此在费用控制、进度控制等方面，会遇到大量的协调工作，监理工程师要当好业主的参谋，做承包人的朋友，积极主动配合协调各方关系。2、第一次工地例会：在总监理工程师下达开工令之前，由建设单位主持，承包人、监理工程师参加，达到相互了解，检查工程各项准备情况，明确监理程序的目的。3、经常性工地例会（周例会）：由总监理工程师主持。通过例会达到总结上周工作情况，明确下周工程计划和质量、进度方面的要求，以及解决工程中存在的问题。
