X射线数字成像检测系统项目环境影响报告表.docx

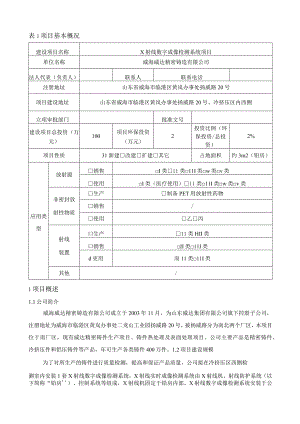

表1项目基本概况建设项目名称X射线数字成像检测系统项目单位名称威海威达精密铸造有限公司法人代表（负责人）联系人联系电话注册地址山东省威海市临港区黄岚办事处扬威路20号项目建设地址山东省威海市临港区黄岚办事处扬威路20号、冷挤压区内西侧立项审批部门批准文号建设项目总投资（万元）100项目环保投资（万元）2投资比例（环保投资/总投资）2%项目性质31新建改建扩建其它占地面积约3m2（铅房）应用类型放射源销售I类11类11I类w类v类使用I类（医疗使用）11类11I类w类v类非密封放射性物质生产制备PET用放射性药物销售/使用乙丙射线装置口生产11类HII类口销售II类11I类d吏用而11类11I类其他/1项目概述1.1公司简介威海威达精密铸造有限公司成立于2003年11月，为山东威达集团有限公司旗下控股子公司，注册地址为威海市临港区黄岚办事处二龙山工业园扬威路20号，被杨威路分为南北两个厂区，本项目位于南厂区，现有威达精密铸件生产项目、铸件热处理及表面处理项目。公司主要产品是精密铸件、冷挤压件和铝压铸件等产品，年可生产各类铸件400万件。1.2项目建设规模为了对所生产的铸件进行质量检测，提高和保证产品质量，公司拟在冷挤压区西侧检测室内安装1套X射线数字成像检测系统，X射线实时成像检测系统由X射线机、射线防护系统（以下简称“铅房''）、控制系统等组成，X射线机固定于铅房内部。X射线数字成像检测系统安装于公司冷挤压区西侧检测室内。本次评价涉及的X射线实时成像检测系统用于工业X射线探伤，根据关于发布射线装置分类的公告（环境保护部、国家卫生和计划生育委员会公告，2017年第66号）以及环境保护部对射线装置分类的解释：“自屏蔽式X射线探伤装置，应同时具备以下特征：一是屏蔽体应与X射线探伤装置主体结构一体设计和制造，具有制式型号和尺寸；二是屏蔽体能将装置产生的X射线剂量减少到规定的剂量限值以下，人员接近时无需额外屏蔽；三是任何工作模式下，人体无法进入和滞留在X射线探伤装置屏蔽体内。”本项目X射线实时成像检测系统设有1处电动平移式防护门，防护门尺寸约0.77mxl.34m（宽X高），具备人员进入自带铅房内部的条件，因此不作为自屏蔽式X射线探伤装置考虑，属于II类射线装置。截至2022年12月勘查现场，本项目X射线数字成像检测系统尚未购置。本次评价涉及的射线装置明细见表Mo表本次评价涉及的X射线探伤机装置明细表装置名称型号数量类别最大管电压最大管电流主射束方向备注X射线探伤机MXR-225HP/111台11类225kV8mA定向向北拟购本项目属威海威达精密铸造有限公司首次开展核技术利用建设项目，核技术利用类型为使用11类射线装置。1.3实践正当性本项目使用X射线实时成像检测系统对公司产品进行无损检测，以保证产品质量，具有良好的经济效益和社会效益。经分析其产生的辐射影响较小，满足相关标准规范，符合电离辐射防护与辐射源安全基本标准（GB18871-2002）中的辐射防护”实践正当性”的要求。1.4选址合理性本公司厂区属于工业用地，本项目位于公司厂区内，不新增用地，用地性质符合规划要求。公司厂区土地证见附件4oX射线数字成像检测系统安装区域周围50m范围内：北侧为检测室内道路、配电室、压铸铝区及厂区道路，南侧为人员操作位、过道、车间办公室、外环境，东侧为检测室内道路、冷挤压、抛丸区，西侧为检测室内道路、厂区内道路。经现场勘查，X射线数字成像检测系统安装区域周围50m评价范围内存在3处环境保护目标，分别为北侧IOm处压铸铝区、南侧15m处为车间办公室、东侧15m处为冷挤压和抛丸区。评价范围内无居民区、学校等敏感目标。经下文分析，X射线数字成像检测系统周围及环境保护目标处辐射水平可满足国家相关要求，公众成员的受照剂量低于本报告提出的管理剂量约束值，本项目运行后对周围环境影响较小。本项目周边关系影像图见附图2。1. 5产业政策符合性本项目所在厂区主体生产项目不属于产业结构调整指导目录（2019年本，2021年修订）中限制类和淘汰类，符合国家产业政策，本项目为使用X射线探伤机进行室内无损探伤，属服务于公司主体生产项目的辅助项目，因此符合产业政策。1.6目的和任务的由来公司生产的精密铸件、冷挤压件和铝压铸件，需使用X射线实时成像检测系统进行对其铸件内部结构进行无损检测。X射线实时成像检测系统在检测室内工作过程中产生X射线，可能对环境产生一定的辐射影响。为保护环境和公众利益，根据中华人民共和国放射性污染防治法、中华人民共和国环境影响评价法和放射性同位素与射线装置安全许可管理办法等法律法规对伴有辐射建设项目环境管理的规定，本项目须开展环境影响评价审批手续。根据建设项目环境影响评价分类管理名录，该项目应编制环境影响报告表。接受威海威达精密铸造有限公司委托后，在进行现场调查与核实、辐射环境监测、收集和分析有关资料、工程分析、理论计算等基础上，我单位编制完成了威海威达精密铸造有限公司X射线数字成像检测系统项目环境影响报告表。表2射线装置序号名称类别数量型号最大管电压（kV）最大管电流（mA）用途工作场所备注1X射线探伤机H类1MXR-225HP/112258无损探伤冷挤压区西侧定向表3废弃物（重点是放射性废弃物）名称状态核素名称活度月排放量年排放总量排放口浓度暂存情况最终去向非放射性废气气态/少量少量/通过机械排风装置、排风管道排向外环境注：1、常规废弃物排放浓度，对于液态单位为mgL,固体为mgkg,气态为mgmi；年排放总量用kg。2、含有放射性的废物要注明，其排放浓度、年排放总量分别用比活度（Bq/L或Bq/kg或BqZm3）和活度（Bq）。表4评价依据(1)中华人民共和国环境保护法，2014年4月24日第十二届全国人民代表大会常务委员会第八次会议修订，2015年1月1日起实施；(2)中华人民共和国放射性污染防治法，中华人民共和国主席令第六号，2003年，2003年10月1日起施行；(3)中华人民共和国环境影响评价法，全国人大第十三届人大常委会第七次会议，2018年12月29日修正，2019年1月1日施行；(4)建设项目环境保护管理条例，国务院令第253号，2017年10月1日实施；(6)建设项目环境影响评价分类管理名录(2021年版)，生态环境部令第16号，2020年11月5日通过，2021年1月1日起施行；法律(7)放射性同位素与射线装置安全许可管理办法，国家环境保护总局令法规第31号公布，2006年3月施行，2021年1月日第四次修订；(8)放射性同位素与射线装置安全和防护管理办法，环保部令第18号，2011年5月1日实施；(9)关于发布射线装置分类的公告，环境保护部、国家卫生和计划生育委员会公告，2017年第66号，2017年12月实施；(10)关于建立放射性同位素与射线装置辐射事故分级处理和报告制度的通知，国家环保总局，环发2006145号;(11)山东省辐射污染防治条例，山东省人民代表大会常务委员会公告第37号，2014年5月1日施行；(12)山东省环境保护条例，山东省第十三届人大常务委员会第七次会议，2018.11修订，2019.1.1施行；(1)辐射环境保护管理导则核技术利用建设项目环境影响评价文件的内容和格式(HJlO.1-2016)；技术(2)电离辐射防护与辐射源安全基本标准(GB18871-2002)；标准(3)环境辐射剂量率测量技术规范(HJ1157-2021)；(4)辐射环境监测技术规范(HJ/T61-2021)；(5)职业性外照射个人监测规范(GBZ128-2019)；(6)工业X射线探伤放射防护要求(GBZl17-2022)；(7)工业X射线探伤室辐射屏蔽规范(GBZ/T250-2014/XG1-2017)；其他(1)项目辐射环境影响评价委托书；(2)山东省环境天然放射性水平调查研究报告(山东省环境监测中心站，1989年)；(3)威海威达精密铸造有限公司提供的相关技术资料。表5保护目标与评价标准5.1评价范围根据辐射环境保护管理导则核技术利用建设项目环境影响评价文件的内容和格式(HJIO.1-2016)规定要求：“放射源和射线装置应用项目的评价范围，通常取装置所在场所实体屏蔽物边界外50m的范围L根据本项目特点，X射线实时成像检测系统在检测室内的铅房内使用。因此，评价范围为铅房防护面外50m的范围，评价范围包络线图见附图2o5.2保护目标本项目环境保护目标为评价范围内活动的辐射工作人员和公众成员。其中辐射工作人员为操作X射线实时成像检测系统的辐射工作人员，公众成员为检测室所在厂房内及周围的其他工作人员，检测室周围偶然经过的其他公众。表5-1本项目保护目标保护目标人数方位距离工作人员职业人员2人铅房南侧相邻公众成员压铸铝区其他工作人员约50人铅房北侧约IOm冷挤压区、抛丸区其他工作人员约100人铅房东侧约15m车间办公室内工作人员约50人铅房南侧约15m其他偶然经过的公众一铅房周围<50m5.3评价标准5.3.1 电离辐射防护与辐射源安全基本标准(GB188712002)标准中附录B规定：Bl剂量限值：Bl.1职业照射BL1.1剂量限值B1.1.1.1应对任何工作人员的职业照射水平进行控制，使之不超过下述限值：a)由审管部门决定的连续5年的年平均有效剂量(但不可作任何追溯性平均)，20mSv；b)任何一年中的有效剂量，50mSv;B1.2公众照射B1.2.1剂量限值实践使公众中有关关键人群组的成员所受到的平均剂量估计值不应超过下述限值：a)年有效剂量，ImSv;b)特殊情况下，如果5个连续年的年平均剂量不超过ImSv,则某一单一年份的有效剂量可提高到5mSv；o参考以上标准，本次评价以职业照射年有效剂量限值的1/10(2mSv)作为职业人员的年管理剂量约束值；以公众照射年有效剂量限值的1/10(0.ImSv)作为公众成员的年管理剂量约束值。5.3.2工业探伤放射防护要求(GBZn7-2022)5.1X射线探伤机5.1.1X射线探伤机在额定工作条件下，距X射线管焦点100Cnl处的漏射线所致周围剂量当量率应符合表5-2的要求。表5-2X射线管头组装体漏射线空气比释动能率控制值管电压，kV漏射线空气比释动能率，mGyh-1<150<1150200<2.5>200<56.1探伤室放射防护要求6.1.1探伤室的设置应充分注意周围的辐射安全，操作室应避开有用线束照射的方向并应与探伤室分开。探伤室的屏蔽墙厚度应充分考虑源项大小、直射、散射、屏蔽物材料和结构等各种因素。无迷路探伤室门的防护性能应不小于同侧墙的防护性能。6.1.2应对探伤工作场所实行分区管理，分区管理应符合GB18871的要求。6.1.3探伤室墙体和门的辐射屏蔽应同时满足：a)关注点的周围剂量当量参考控制水平，对放射工作场所，其值应不大于100Sv周，对公众场所，其值应不大于5Sv周；b)屏蔽体外30Cm处周围剂量当量率参考控制水平应不大于2.5Svho6.1.4探伤室顶的辐射屏蔽应满足：a)探伤室上方已建、拟建建筑物或探伤室旁邻近建筑物在自辐射源点到探伤室顶内表面边缘所张立体角区域内时，探伤室顶的辐射屏蔽要求同6.1.3；b）对没有人员到达的探伤室顶，探伤室顶外表面30cm处的周围剂量当量率参考控制水平通常可取IooUSV/h。6.1.5探伤室应设置门-机联锁装置，应在门（包括人员进出门和探伤设备进出门）关闭后才能进行探伤作业。门-机联锁装置的设置应方便探伤室内部的人员在紧急情况下离开探伤室。在探伤过程中，防护门被意外打开时，应能立刻停止出束或回源。6.1.6探伤室门口和内部应同时设有显示“预备”和“照射”状态的指示灯和声音提示装置，并与探伤机联锁。“预备”信号应持续足够长的时间，以确保探伤室内人员安全离开。“预备”信号和“照射”信号应有明显的区别，并且应与该工作场所内使用的其他报警信号有明显区别。在醒目的位置处应有对“照射”和“预备”信号意义的说明。6.1.7探伤室内和探伤室出入口应安装监视装置，在控制室的操作台应有专用的监视器，可监视探伤室内人员的活动和探伤设备的运行情况。6.1.8探伤室防护门上应有符合GB18871要求的电离辐射警告标志和中文警示说明。6.1.9探伤室内应安装紧急停机按钮或拉绳，确保出现紧急事故时，能立即停止照射。按钮或拉绳的安装，应使人员处在探伤室内任何位置时都不需要穿过主射线束就能够使用。按钮或拉绳应带有标签，标明使用方法。6.1.10探伤室应设置机械通风装置，排风管道外口避免朝向人员活动密集区。每小时有效通风换气次数应不小于3次。6.1.11探伤室应配置固定式场所辐射探测报警装置。6.2探伤室探伤操作的放射防护要求6.2.1 对正常使用的探伤室应检查探伤室防护门-机联锁装置、照射信号指示灯等防护安全措施。6.2.2 探伤工作人员在进入探伤室时，除佩戴常规个人剂量计外，还应携带个人剂量报警仪和辐射巡检仪。当剂量率达到设定的报警阈值报警时，探伤工作人员应立即退出探伤室，同时防止其他人进入探伤室，并立即向辐射防护负责人报告。6.2.3 应定期测量探伤室外周围区域的剂量率水平，包括操作者工作位置和周围毗邻区域人员居留处。测量值应与参考控制水平相比较。当测量值高于参考控制水平时，应终止探伤工作并向辐射防护负责人报告。6.2.4 交接班或当班使用辐射巡检仪前，应检查是否能正常工作。如发现辐射巡检仪不能正常工作，则不应开始探伤工作。6.2.5 探伤工作人员应正确使用配备的辐射防护装置，如准直器和附加屏蔽，把潜在的辐射降到最低。6.2.6 在每一次照射前，操作人员都应该确认探伤室内部没有人员驻留并关闭防护11o只有在防护门关闭、所有防护与安全装置系统都启动并正常运行的情况下，才能开始探伤工作。参考以上标准，本次评价以2.5uSvh作为X射线机铅房四周防护面各关注点的剂量率参考控制水平；本项目铅房较矮，本次以2.5Svh作为铅房室顶外关注点的剂量率参考控制水平。表6环境质量和辐射现状6.1项目地理位置公司位于威海市临港区黄岚办事处二龙L挤压区西侧，厂区总平面布置示意图见附图像检测系统四周情况详见表6-lo表6-1本项目X射线数字成名称X射线数字成像检测系统方向东面检测室内道J北面检测室内道辟南面人员操作位、西面检测室内JXX射线数字成像检测系统位置西侧道路10-二X射线数字成像检测系统位置东部车间Il工业园扬威路20号，本项目位于公司冷3,现场勘查情况见图6-1,X射线数字成像检测系统周围环境一览表场所名称路、冷挤压、抛丸区距场所距离Om5Om久配电室、压铸铝区0m50m过道、车间办公室、外环境道路、厂区内道路01150m0m50m尸T北三BtX射线数字成像检测系统位置北部道路IHUMIIHH.1明.1X射线数字成像检测系统位置南部通道及办公室X射线数字成像检测系统南部通道及办公室检测室北墙图6-1拟建区域及周围现场勘察照片（2022年12月）6. 2环境天然辐射水平根据山东省环境监测中心站山东省环境天然放射性水平调查研究报告（1989年），烟台市（含威海市）环境天然Y空气吸收剂量率见表6-2o表6-2烟台市（含威海市）环境天然空气吸收剂量率（xlO8Gyh）注：表中数据摘自山东省环境天然放射性水平调查研究报告(山东省环境监测中心站，1989年)，报告中无威海市数据，使用原隶属烟台地区数据。监测内容范围2. 14"12.051.94"20. 14.5620.53平均值5.846.4910.11标准差1.662.392.717. 3环境质量和辐射现状8. 3.1监测方案本次评价根据项目实际情况制定辐射环境检测计划，对本项目X射线数字成像检测系统拟建区域周围辐射环境现状进行检测。监测方案如下所示：1、环境现状评价对象自屏蔽铅房及周围辐射环境现状。2、监测因子环境空气吸收剂量率。3、监测点位本次评价按照环境辐射剂量率测量技术规范(HJl157-2021)和辐射环境监测技术规范(HJ61-2021)测点布设原则，在X射线数字成像检测系统房间拟建区域及四周共布设9个检测点位，检测点位均位于水泥路面上。检测布点示意图见附图3。6.3.2质量保证措施1、检测单位本次评价委托具备生态环境检测资质的山东正诺检测有限公司开展检测。2、检测仪器检测仪器为环境监测用X、辐射空气比释动能率仪，设备型号：NT6101-S75,设备编号：ZNJC-O40；测量范围为10nSvh-200uSvh,能量响应范围:48keV3MeV;检定单位：上海市计量测试技术研究院，检定证书编号：Y16-20220465,检定日期：2022年04月22日。3、检测方法依据辐射环境监测技术规范(HJ61-2021)和环境Y辐射剂量率测量技术规范(HJl157-2021)的要求和方法进行现场测量。将仪器接通电源预热，仪器探头离地1m,设置好测量程序，仪器自动读取10个数据，计算均值和标准偏差。4、其他保证措施本次由两名检测人员共同进行现场检测，由专业人员按操作规程操作仪器，并做好记录。检测时获取足够的数据量，以保证检测结果的统计学精度。建立完整的文件资料、仪器校准(测试)证书、检测布点图、测量原始数据、统计处理记录等全部保留，以备复查。检测报告严格实行多级审核制度，经过校对、审核，最后由技术负责人审定。6.3.3监测时间与条件2022年06月20日，天气：晴，温度：24,相对湿度：79.0%,气压：100.OKPa。6.3.4监测结果环境Y空气吸收剂量率监测结果见表6-3O表6-3环境Y空气吸收剂量率监测结果单位：nGy/h序号点位描述检测结果(nGy/h)剂量率标准偏差1#X射线数字成像检测系统拟建区域中间位置910.4222#X射线数字成像检测系统拟建区域东侧841.4493#X射线数字成像检测系统拟建区域南侧791.6874#X射线数字成像检测系统拟建区域北侧721.4495#X射线数字成像检测系统拟建区域西侧691.2656#X射线数字成像检测系统拟建区域南侧约15m处办公室750.9667#X射线数字成像检测系统拟建区域东侧约15m处冷挤压、抛丸车间772.9518#X射线数字成像检测系统拟建区域北侧约IOm处压铸铝车间750.4229#X射线数字成像检测系统拟建区域西侧约Iom处道路中心621.449注：检测结果未扣除仪器对宇宙射线响应值(室外276xlO-Kiy/h,室内2.21xlO-8Gyh)。6.3.5辐射环境现状调查结果评价表6-3检测数据表明，本项目拟安装区域及周围环境Y空气吸收剂量率为(62.091)nGyh即(6.29.DxlO4Gy/h之间，处于威海市环境天然辐射水平范围内室内(4.56“20.53)×10-8Gyh>道路(1.9420.14)×10-8Gyho表7项目工程分析与源项7.1施工期工艺流程简述本项目施工期主要包括铅房及防护设施的安装，铅房为整体结构，可直接固定安装，不涉及土建工作。施工期可能的污染因素主要为噪声、生活污水及固体废物，均为常规环境要素。施工期工艺流程及产污环节见图7-lo铅历及防护设依安我I用验收一M生播污水.固体废物图7-1施工期工艺流程及产污环节示意图7. 2营运期工艺流程简述7.1.1 X射线数字成像检测系统简介1 .X射线实时成像检测系统结构X射线实时成像检测系统主要由X射线机系统、数字成像系统、图像处理系统、电气控制系统、机械传动系统、射线防护系统（铅房）及其它部分等构成。其中数字成像系统主要由工控计算机、平板数字成像器、采集卡、传输光缆、成像软件等部分组成。采用集中-分散型工业总线控制方式，将传感器、运动控制器、触摸屏、电机驱动、联锁保护、网络、通讯等技术结合在一起，组成灵活的硬件和软件模块设计，工作稳定性好，运行可靠。图7-2X射线数字成像检测系统图示7. 2.2工艺分析1. X射线产生原理X射线机主要由X射线管和高压电源组成。X射线管由阴极和阳极组成。阴极通常是装在聚焦杯中的铝灯丝，阳极靶则根据应用的需要，由不同的材料制成各种形状，一般用高原子序数的难熔金属（如鸨、钳、金、铝等）或钻石制成。当灯丝通电加热时，电子就“蒸发”出来，而聚焦杯使这些电子聚集成束，直接向嵌在金属阳极中的靶体射击。高电压加在X射线管的两极之间，使电子在射到靶体之前被加速达到很高的速度。这些高速电子到达靶面作用的何致辐射即为X射线。X射线发生器结构见图7-3O物致辐射及特征性X射线图7-3X射线发生器结构示意图2. X射线探伤原理X射线实时成像检测系统通过X射线对被检测工件进行照射，当射线在穿透材料时，由于材料的厚薄不等，材料与其中缺陷对X射线吸收衰减不同而形成X射线强度分布的潜像，再将这个潜像用图像增强管转换为可见像，如果被检测工件质量有问题，在成像中显示缺陷所在的位置，从而实现无损探伤的目的。3. X射线数字成像检测系统构成及主要技术参数本项目拟购置的X射线实时成像检测系统主要技术参数见表7-1表7-1本项目X射线数字成像检测系统主要技术参数项目内容设备型号MXR-225HP/11最大管电压225kV最大管电流8mA焦点尺寸小焦点0.4mm；大焦点1.Omm辐射角度锥束40°射束定向向北7.2.3工作流程企业将需要检测的铸件放置到X射线数字成像检测系统自屏蔽铅房入口，铸件经传送装置进入到铅房内部照射台。防护门关闭，操作人员通过控制操作面板处的按钮调整C型臂，C型臂上的X射线机到达位置后开机，X射线管发射X射线，对放置在照射台上的铸件进行检测，期间工作人员可通过操作台处的按钮控制照射台对工件进行转动及对X射线管上下方向移动来实现铸造工件的全检测。操作人员在控制台处观察无损检测图像，根据X射线图像情况，对工件进行分析和判断，完成一次检测。然后进行下一轮的工件检测，检测工作完成后关机，检查全部完成后，关闭操作系统和电源。X射线装置固定在铅房内，无法移出。X射线实时成像检测系统需要定期训机，以提高X射线管的真空度。工作流程图见图7-30复化由图7-4X射线数字成像检测系统工作流程及产污环节示意图7.2.4工作负荷与辐射工作人员根据建设单位提供资料，X射线实时成像检测系统一年最多检测IOoO件工件，每件平均曝光3min,则年曝光时间为50ho本项目拟配置专职辐射工作人员2人，公司拟组织所有辐射工作人员参加国家核技术利用辐射安全与防护培训平台的学习，通过生态环境主管部门组织的辐射安全与防护考核合格后上岗。7.3污染源项描述7.3.1施工期污染因素分析与评价因子1 .噪声本项目施工期噪声主要来自铅房及防护设施安装过程中产生的突发性、冲击性、不连续性的敲打撞击噪声。2 .固体废物本项目施工期固体废物主要为铅房及防护设施安装过程中产生的下脚料、包装材料及安装人员产生的少量生活垃圾。3 .生活污水本项目施工期不涉及土建工作，不产生泥浆废水，施工期废水主要为安装人员产生的少量生活污水，施工期最多时期有约3人施工，总施工期约5天，用水按每人每天50L计算，日用水O.15m7do废水产生量以80%计，每天产生生活污水0.12m7do综上，施工期主要环境影响评价因子为：施工噪声、生活污水、生活垃圾和建筑垃圾。7.3.2营运期污染因素分析与评价因子1 .放射性废物本项目不产生放射性固体废物、放射性废水和放射性废气。2 .X射线X射线实时成像检测系统开机后产生X射线，对周围环境产生辐射影响，关机后X射线随之消失。3 .非放射性污染因素分析系统产生的X射线会使空气电离。空气电离产生臭氧（01和氮氧化物（NoJ,在NOx中以NO?为主。它们是具有刺激性作用的非放射性有害气体。本项目中，臭氧和氮氧化物的产生量均较小，通过铅房内的排风口连接排风管道排至车间外部环境。X实时成像检测系统不进行拍片、洗片，无废显（定）影液和废胶片产生。综上分析，本项目营运期环境影响评价的评价因子为X射线、非放射性有害气体，评价重点为X射线。表8辐射安全与防护8.1项目安全与防护8.1.1 项目分区根据工业探伤放射防护要求(GBZII7-2022)中规定，”应对探伤工作场所实行分区管理。一般将探伤室墙壁围成内部区域划为控制区，与墙壁外部相邻区域划为监督区”。公司拟将铅房内部设置为控制区，检测室内除铅房以外的区域划分为监督区，分区示意图见图8-1o图8-1分区示意图8.1.2 平面布局及防护设计本项目铅房为单层建筑，控制台与铅房分开设置，位于铅房南侧，X射线向北照射，控制台避开了有用线束的照射，满足GBZU7-2022中第6.1.1款要求。工件进出防护门位于铅房东侧，方便工件进出。图8-2本项目检测室现状本项目铅房防护设计见表8-lo表8-1铅房防护设计一览表项目内容尺寸、容积铅房南北净宽1.63m、东西净长1.64m、净高1.86m,净容积4.97m30四周防护面均采用铅钢复合结构，北侧防护面为14mm铅板+4mm钢板，南侧、东侧、西侧防护面均为Iomm铅板+4mm钢板。顶部防护面铅钢复合结构，1Omm铅板+4mm钢板。防护门铅房设有1个防护门，防护门采用铅钢复合结构，位于铅房东侧，用于工件及人员进出，电动平移门。防护门采用铅钢复合结构，防护能力为IOmmPb,门体尺寸为0.83×1.4m（宽X高），门洞尺寸0.77m×1.34m（宽X高），上、下、左、右与周围墙壁搭接量分别为3cm,防护门与墙体之间的缝隙不大于0.5cm,搭接量与缝隙比例大于10：1,可满足防护要求。控制台控制台位于检测室内铅房南侧。3辐射安全环保措施1.铅房防护门设计有门-机联锁装置，门打开时X射线照射立即停止，关上门不能自动开始X射线照射，铅房内设有紧急开门装置，并在装置旁张贴“紧急开门装置”标识字样，可方便铅房内人员在紧急情况下离开。满足工业探伤放射防护标准（GBZl17-2022）6.1.5款的管理要求。2 .铅房防护门及铅房内设计有能够显示“预备”和“照射”状态的工作状态指示灯和声音提示装置，且“预备”信号持续时间能够确保铅房内人员安全离开，两种信号有明显的区别，并与场所周围使用的其他报警信号有明显区别，工作状态指示灯能够与X射线探伤机有效联锁；公司拟于铅房内外醒目位置张贴对两种信号意义的说明；满足工业探伤放射防护标准(GBZl17-2022)6.1.6款的管理要求。3 .铅房内拟设计有1处监控摄像头，位于铅房北墙上方偏西侧。显示屏位于控制台处，操作人员能够及时观察到铅房内部情况，避免无关人员逗留铅房内。满足工业探伤放射防护标准(GBZII72022)6.1.7款的管理要求。4 .防护门外设计有符合GB18871要求的电离辐射警告标识和中文警示说明；满足工业探伤放射防护标准(GBZl17-2022)6.1.8款的管理要求。5 .控制台上自带紧急停机按钮；铅房东侧防护面内侧设计有1处紧急停机按钮，确保出现紧急事故时，能立即停止照射，人员在铅房内任何位置时都不需要穿过主射束就能使用，并设置标签，标明其使用方法，满足工业探伤放射防护标准(GBZII72022)6.1.9款的管理要求。6 .铅房拟设置机械通风装置，设计通风量为340m3h,铅房净容积约4.97m3,通风换气次数大于3次h,排风口位于室顶西北侧，距西侧、北侧防护面均为20cm,尺寸为12cm×12cm,排风口拟设置IOmmPb防护罩；排风口连接排风管道排至车间外环境，排风管道向上自车间顶部穿出所在车间，铅房排风口处安装轴流风机，排风管道加高排放，排风管道末端为所在车间顶部，不属于人员活动密集区，满足工业探伤放射防护标准(GBZl17-2022)6.1.10款的管理要求。7 .铅房内拟配备固定式场所辐射探测报警装置，满足工业探伤放射防护标准(GBZl17-2022)6.L11款的管理要求。8 .使用探伤机前检查铅房防护门-机联锁装置、照射信号指示灯等防护安全措施。满足工业探伤放射防护标准(GBZII7-2022)621款的管理要求。9 .交接班或当班使用辐射巡检仪前，应检查是否能正常工作。如发现辐射巡检仪不能正常工作，则不应开始探伤工作，辐射巡检仪定期检定/校准。满足工业探伤放射防护标准(GBZIl7-2022)6.2.4款的管理要求。10 .当X射线发生器应无法使用，或经监管机构批准后，转移给其他已获许可机构，X射线探伤机应履行退役手续。满足工业探伤放射防护标准(GBZl17-2022)6.3款的管理要求。11 .在每一次照射前，辐射工作人员都应确认铅房内部没有人员驻留并关闭防护门。只有在防护门关闭、所有防护与安全装置系统都启动并正常运行的情况下，才开始探伤工作。满足工业探伤放射防护标准(GBZl17-2022)6.2.6款的管理要求。12 .管线口拟设置在南侧防护面位置，地下U型穿墙，可避免主射束照射。13 .本项目配备2名辐射工作人员，公司拟配备辐射巡检仪1台、个人剂量计2个、个人剂量报警仪2部。14 .公司拟委托有资质的单位对辐射工作人员个人剂量每三个月检测一次，拟建立工作人员个人剂量档案，个人剂量档案每人一档，由专人负责保管和管理，个人剂量档案终生保存。辐射工作人员调换单位的，原用人单位应当向新用人单位或者辐射工作人员本人提供个人剂量档案的复制件。15 .公司拟定期为工作人员职业健康查体，建立工作人员健康档案。8. 2三废治理本项目为X射线实时成像检测系统应用，不产生放射性固体废物、放射性废水、放射性废气。系统产生的X射线会使空气电离，从而产生臭氧(0J和氮氧化物(NO铅房顶部设计有1处排风口，有效通风换气量约340m7h,铅房净容积约4.97m3,通风换气次数大于3次h,所在车间顶部无人到达，且周围非人员聚集区，因此本项目产生的非放射性有害气体对周围环境影响较小。表9环境影响分析8.1 建设阶段对环境的影响本项目施工期噪声主要来自铅房及防护设施现场安装过程，安装耗时较短，通过选取低噪声设备，合理控制施工时间以减少噪声污染，并尽可能回收建筑材料，无利用价值的其他建材垃圾及安装人员产生的少量生活垃圾进行集中堆放，委托环卫部门清运。另外安装人员产生的少量生活污水依托厂区内化粪池收集，定期委托环卫部门清运。通过以上措施，本项目施工期产生的噪声、固体废物及生活污水对周围环境影响较小。8.2 运行阶段对环境的影响本项目X射线数字成像检测系统尚未安装，目前不具备开机条件，因此本次评价采用理论计算的方法评估X射线实时成像检测系统对周围环境的影响。9. 2.1辐射剂量率理论计算(1)估算公式及相关参数取值有用线束根据工业X射线探伤室辐射屏蔽规范(GBZ/T250-2014),有用线束在关注点处的剂量率可按以下公式进行估算：IHBH=-三一(式9-1)式中：I：X射线探伤装置在最高管电压下的常用最高管电流，单位为mA,本项目为8mA；Ho：距辐射源点(靶点)Im处输出量，Svm2/(mAh),以mSvm2/(mAmin)为单位的值乘以6×104o经与企业核实，本项目最大管电压为225kV,查GBZZT250-2014附表B.1,保守取250kV管电压0.5mm铜过滤条件下输出量16.5mSvm2(mAmin)。B：屏蔽透射因子；R：辐射源点(靶点)至关注点的距离，m<,其中屏蔽透射因子采用以下公式计算：B=IofmL(式9-2)式中：X：屏蔽物质厚度，与TVL取相同的单位；TVL：X射线在屏蔽物质中的什值层厚度，经与企业核实，本项目最大管电压为225kV,查GBZ/T250-2014附表B.2,通过内插法225kV对应铅的什值层厚度为2.15mm。漏射辐射对于漏射辐射屏蔽采用以下公式计算考察点处的辐射剂量率.（式9-3）式中：B：屏蔽透射因子；R：辐射源点（靶点）至关注点的距离，m：Hlz距靶点Im处X射线管组装体的泄露辐射剂量率，单位为uSvh,根据GBZ/T250-2014表1对于225kVX射线装置泄漏辐射剂量率均取5000USv/h.散射辐射屏蔽在给定屏蔽物质厚度时，关注点的散射辐射剂量率按工业X射线探伤室辐射屏蔽规范（GBZ/T250-2014）中给出的公式进行计算：fIHqBFaH=-P7-（式9-4）式中:IzX射线探伤装置在最高管电压下的最大常用管电流，单位为mA,本项目为8mA；H同式9-1；B;屏蔽透射因子；查GBZ/T250-2014表2,225kV原始X射线的散射辐射的能量为2OOkV,查GBZ/T250-2014中附录B,表B.2,200kV射线对应铅的TVL为1.4mm；F：Ro处的辐射野面积，m2,X射线实时成像检测系统，辐射角度为锥束40°,辐射角度半张角约为20°Ct.散射因子，入射辐射被单位面积（Im?）散射体散射到距其Im处的散射辐射剂量率与该面积上的入射辐射剂量率的比；R）辐射源点（靶点）至探伤工件的距离，m；散射体至关注点的距离，m,保守取为靶点距关注点的距离。根据GBZrr250-2014B.4.
